W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord X z lat: 2020, 2021, 2022.

Honda Accord X, znany również jako Honda Accord 10. generacji, został wprowadzony na rynek w 2017 roku i jest obecnie produkowanym modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to kolejna iteracja popularnej linii Accord, która wprowadza nowe technologie, stylowy design i doskonałe osiągi.

Honda Accord X wyróżnia się nowoczesnym i dynamicznym wyglądem, z wyraźnymi liniami i agresywnym charakterem. Charakteryzuje go smukła sylwetka, aerodynamiczne kształty i charakterystyczne elementy stylistyczne, które nadają mu sportowego charakteru. Samochód jest dostępny zarówno jako sedan, jak i coupe, zapewniając różne opcje wyglądu i funkcjonalności.

Wnętrze Honda Accord X oferuje wysoką jakość wykonania, komfort i nowoczesne technologie. Przestronna kabina zapewnia wygodne miejsce dla kierowcy i pasażerów, a wysokiej jakości materiały i precyzyjne wykończenia podkreślają elegancję samochodu. Kokpit jest ergonomicznie zaprojektowany, z intuicyjnie rozmieszczonymi elementami kontrolnymi i zaawansowanym systemem multimedialnym, który obejmuje dotykowy ekran, system nawigacji, integrację z telefonem komórkowym i wiele innych funkcji.

Honda Accord X oferuje również szeroki zakres zaawansowanych technologii i funkcji. Należą do nich systemy bezpieczeństwa i asysty kierowcy, takie jak system automatycznego hamowania w przypadku kolizji, asystent pasa ruchu, monitor martwego pola, adaptacyjny tempomat i wiele innych. Dodatkowo, samochód może być wyposażony w zaawansowane systemy audio, systemy komunikacji i łączności oraz wiele innych udogodnień.

Pod względem napędu Honda Accord X oferuje różne jednostki napędowe, w tym silniki benzynowe i hybrydowe. Silniki te zapewniają doskonałe osiągi, przyjazność dla środowiska i oszczędność paliwa. Samochód jest również dostępny z napędem na przednie lub wszystkie koła, co pozwala dostosować go do różnych warunków jazdy i preferencji kierowcy.

Zobacz także:  Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników

Honda Accord X to samochód, który oferuje połączenie komfortu, wydajności, technologii i bezpieczeństwa. Jego zaawansowane rozwiązania technologiczne, przestronne wnętrze i dynamiczny design przyciągają klientów poszukujących nowoczesnego i niezawodnego samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

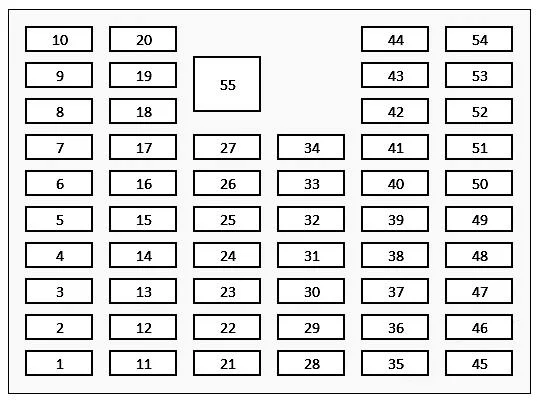

W przedziale pasażerskim skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej po stronie kierowcy.

Honda Accord X (2020-2022) - schematy bezpieczników i przekaźników

Opis

1
2 10A Drzwi otwierane na lewą stronę
3 10A Drzwi otwierane na prawą stronę
4 10A Zasilanie z wyłącznika zapłonu (ACC)
5 7,5 A Blokowanie zasilania z wyłącznika zapłonu (ACC KEY LOCK)
6 10A Poduszki powietrzne (SRS)
7
8 10A Sterowanie silnikiem (IG HOLD 2)
9 10A System SMART
10
11 10A Zamykanie drzwi z lewej strony
12 10A Zamykanie drzwi kierowcy
13 10A Drzwi otwierane na prawą stronę
14 Opcja 10A
15 10A Światła do jazdy dziennej
16 Gniazdka elektryczne 20A (zapalniczka)
17 20A Szyberdach
18
19
20 10A Elektroniczna jednostka sterująca SBW
21 10A Otwieranie drzwi kierowcy
22
23
24 Wzmacniacz 20A
25
26
27
28
29
30
31
32 15A Sterowanie silnikiem (IG HOLD 3)
33 20A Regulacja (zasilanie) fotela kierowcy
34 20A Regulacja fotela pasażera (zasilanie)
35 Opcja 10A
36 10A Licznik
37 Opcja 10A
38 20A Regulacja (zasilanie) fotela kierowcy
39 20A Regulacja fotela pasażera (zasilanie)
40 10A Regulacja (zasilanie) fotela kierowcy (dolne oparcie)
41
42 20A AVS
43 Opcja 10A
44 20A „A-D-S”
45
46 System SRS 10A
47
48 10A HUD, wyświetlacz Head-up
49 20A Zamek drzwi
50 20A Gniazda przednie (zapalniczka)
51 20A Elektrycznie sterowana tylna prawa szyba
52 20A Elektryczna szyba tylna lewa
53 20A Okno elektryczne pasażera z przodu
54 20A Sterownik elektrycznego podnośnika szyby
55
Zobacz także:  Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników



Przedział pasażerski

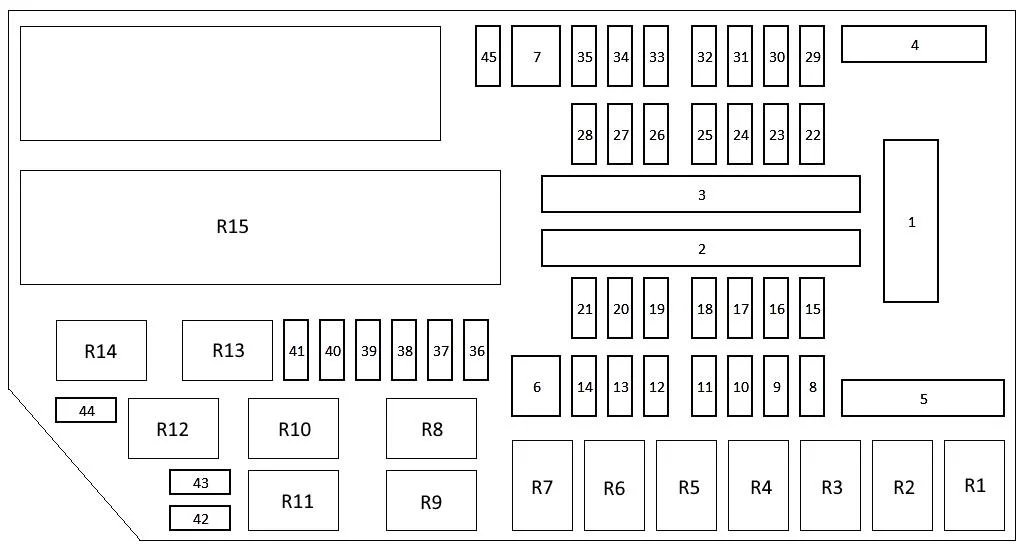

Pod maską, w komorze silnika po lewej stronie, znajduje się główny bezpiecznik i skrzynka przekaźników. Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.

Honda Accord X (2020-2022) - schematy bezpieczników i przekaźników

Opis

1 Akumulator 125A
2 70A –
2 70A EPS
2 30A-
2 60A Główna skrzynka bezpieczników 2
2 40A EBB
2 40A ABS/VSA FSR
2
2 Główny IG 30A
3 40A Tylny odszraniacz
3 60A Główna skrzynka bezpieczników 1
3 30A –
3 40A Silnik nagrzewnicy
3 40A –
3 30A ST MG
3 30A Silnik wentylatora pomocniczego
3 30A
4 30A
4 70A Skrzynka bezpieczników 2 (opcja)
4 40A-
4 60A Skrzynka bezpieczników 1 (opcja)
5 40A-
5 30A Silnik wentylatora głównego
5 30A SPM2
5 Silnik 40A ABS/VSA
5 30A IG Główny 2
5 30A Silnik wycieraczek
6 30A SRM1
7
8
9 10A Światło stopu
10 15A TCU (opcja)
11 Wtryskiwacz 20A (INJ)
12 10A TCU2 (opcja)
13 15A IGP
14 10A TCU3 (opcja)
15 10A Elektroniczna jednostka sterująca FI
16 7,5A Czujnik akumulatora
17 15A DBW
18 15A Cewka zapłonowa
19 Alarm 15A (światła awaryjne)
20
21
22 10A Podgrzewana kierownica  (opcja)
23
24 15A AUDIO
25 20A Podgrzewane tylne siedzenie (opcja)
26 15A Podgrzewana wycieraczka przednia (opcja)
27 10A Tylne światło (zapasowe)
28 10A Klakson
29 10A Przednie światła przeciwmgielne (opcja)
30 7.5 Kratka żaluzjowa (opcja)
31 Sprzęgło MG 10A
32 Silnik spryskiwacza 15A
33
34 10 A
35 SUB audio 7,5 A (opcja)
36 7,5 A IGPS
37 7,5 A IGPS (LAF)
38 7.5A VB AKT
39 10A IG1 TCU (opcja)
40 20A IG1 Pompa paliwa
41 7,5 A IG1 ABS/VSA
42 10A IG1 ACG
43 10A IG1 Rozrusznik
44 10A Monitor  IG1
45
Przekaźniki
R1 PGM-FI Przekaźnik główny 2 (4p)
R2 Przekaźnik klaksonu
R3 Przekaźnik świateł przeciwmgielnych
R4 Przekaźnik sprzęgła sprężarki klimatyzacji
R5 Przekaźnik silnika dmuchawy
R6
R7 Przekaźnik odmgławiacza tylnej szyby
R8 Przekaźnik ogrzewania tylnego siedzenia
R9 Podgrzewany przekaźnik kierownicy
R10 Przekaźnik zabawy chłodnicy
R11 Przekaźnik wentylatora skraplacza klimatyzacji
R12 Przekaźnik sterowania wentylatorem
R13 Podgrzewany przekaźnik obszaru wycieraczek przedniej szyby
R14 Przekaźnik wtryskiwacza
R15 Płytka przekaźnika
