W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Airwave z lat: 2005, 2006, 2007, 2008, 2009, 2010.
Honda Airwave to kompaktowy samochód wielofunkcyjny (MPV), który został wprowadzony na rynek przez japońskiego producenta samochodów Honda. Model ten był produkowany w latach 2005-2010 i był dostępny głównie na rynkach azjatyckich, takich jak Japonia i Singapur.
Honda Airwave cechuje się praktycznym i wszechstronnym designem, który łączy cechy sedana i kombi. Samochód oferuje przestronne wnętrze, które zapewnia dużo miejsca dla pasażerów i bagażu. Konstrukcja samochodu została zaprojektowana w taki sposób, aby zapewnić wygodną jazdę i funkcjonalność w różnych sytuacjach.
Pod względem wyposażenia i funkcji, Honda Airwave oferuje wiele udogodnień, takich jak klimatyzacja, elektryczne sterowanie szyb, system audio, system nawigacji i wiele innych. W zależności od wersji i opcji wyposażenia, samochód może być wyposażony w różne technologie i systemy bezpieczeństwa.
Pod maską Honda Airwave znajduje się silnik benzynowy o pojemności 1,5 litra, który zapewnia odpowiednią moc i oszczędność paliwa. Samochód jest dostępny zarówno z napędem na przednie, jak i na wszystkie koła, co pozwala dostosować go do różnych warunków jazdy.
Honda Airwave jest popularnym wyborem dla osób poszukujących praktycznego i wszechstronnego samochodu, który oferuje dużo miejsca, niezawodność i komfort jazdy. Jego wydajność paliwowa, funkcjonalność i japońska jakość wykonania przyciągają klientów, którzy cenią sobie praktyczne rozwiązania i niezawodność marki Honda.
Komora silnika

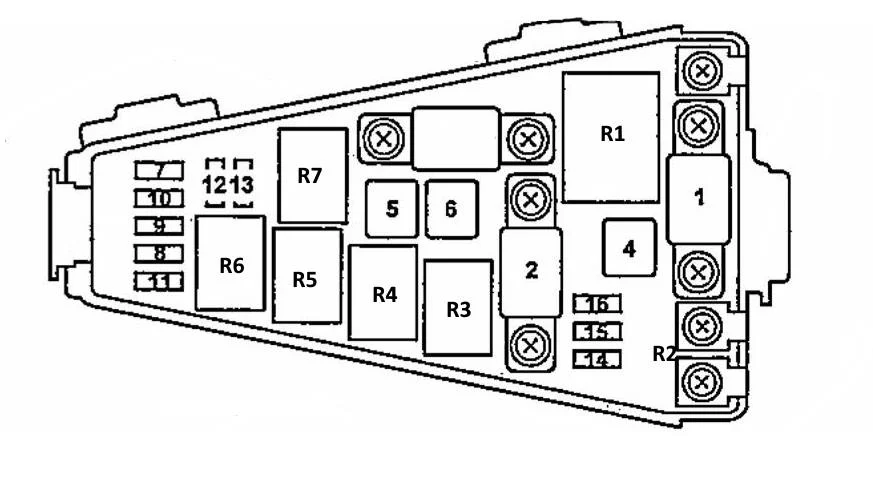

Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po stronie kierowcy, obok słupka. Zamykana jest również pokrywą ochronną.
Opis
| 1 | Akumulator 80A |
| 2 | 60A Elektroniczna jednostka sterująca wspomaganiem kierownicy |
| 3 | 50A Wyłącznik zapłonu |
| 4 | 30A Modulator ciśnienia i jednostka sterująca ABS |
| 5 | 40A Silnik wentylatora nagrzewnicy |
| 6 | 40A Bezpieczniki nr 14, nr 15, nr 16, nr 17, nr 28, nr 29 (blok kabiny) |
| 7 | 20A Przekaźnik reflektorów nr 1, prawy reflektor |
| 8 | Bezpieczniki 30A nr 19, nr 21 (blok kabiny) |
| 9 | 10A Przekaźnik pozycyjny, oświetlenie przełączników, przekaźnik świateł przeciwmgielnych, oświetlenie zestawu wskaźników, oświetlenie panelu sterowania klimatyzacją i ogrzewaniem, oświetlenie radia (modele bez systemu nawigacji), jednostka sterująca systemu nawigacji (modele z systemem nawigacji), oświetlenie przełącznika sterowania systemem nawigacji i włącznik sterowania systemem głośnomówiącym (modele z systemem nawigacji), wymiary, oświetlenie tablicy rejestracyjnej, złącze „B” do podłączenia wyposażenia dodatkowego (skrzynka bezpieczników) |
| 10 | 30A Silnik wentylatora chłodzącego |
| 11 | 30A Silnik wentylatora skraplacza |
| Sprzęgło elektromagnetyczne sprężarki, kondensator (filtr przeciwzakłóceniowy) | |
| 12 | 15A Złącze diagnostyczne, jednostka sterująca nawigacją (modele z systemem nawigacji), radio (modele bez systemu nawigacji), tuner TV (modele z systemem nawigacji), zestaw wskaźników, pilot centralnego zamka, przednia lampka wewnętrzna (modele bez dachu panoramicznego), tylne światła boczne (modele z panoramicznym dachem), lampa oświetlenia, tylna lampa wewnętrzna, jednostka sterująca immobilizera, jednostka sterująca systemu Honda Smart Key (modele z systemem Honda Smart Key), czujnik dotykowy (zewnętrzna klamka drzwi (modele z systemem Honda Smart Key) , Czujnik dotyku (zewnętrzna klamka drzwi pasażera) (modele z systemem Honda Smart Key), Czujnik dotyku (zewnętrzna klamka tylnych drzwi) (modele z systemem Honda Smart Key) |
| 13 | 20A Przekaźnik reflektorów nr 2, lewy reflektor, włączony kierunkowskaz |
| 14 | 10A Obwód sterowania kierunkowskazami i alarmem (zestaw wskaźników) |
| 15 | 20A Modulator ciśnienia i jednostka sterująca ABS |
| 16 | 10A Modulator ciśnienia i jednostka sterująca ABS, światła hamowania, dodatkowe światło hamowania |
| Sygnał dźwiękowy | |
| Przekaźnik klaksonu | |
| Przekaźniki | |
| R1 | Blok układu sterowania napięciem zasilania |
| R2 | Skrzynka przekaźników |
| R3 | Przekaźnik wentylatora chłodzącego |
| R4 | Przekaźnik klaksonu |
| R5 | Przekaźnik wentylatora skraplacza |
| R6 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| R7 | Przekaźnik reflektorów |
Przedział pasażerski

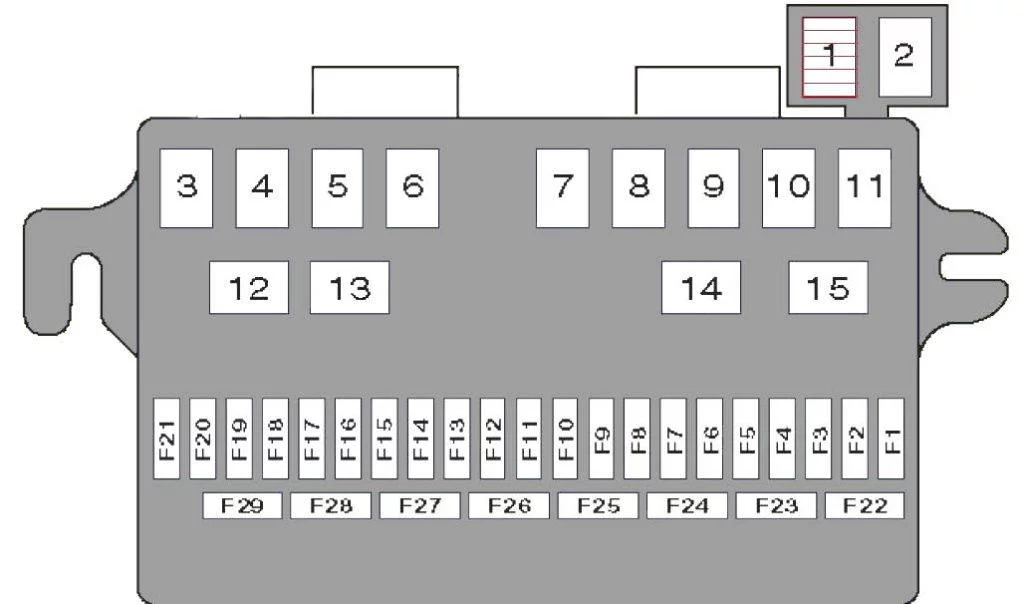

W przedziale pasażerskim główny bezpiecznik i skrzynka przekaźników znajdują się na dole tablicy rozdzielczej po stronie kierowcy, za osłoną ochronną.
Opis
| 1 | 10A Przekaźnik świateł cofania, światła cofania, jednostka sterująca systemu nawigacji (modele z systemem nawigacji) |
| 2 | Nie |
| 3 | 7,5A Jednostka sterująca wspomagania kierownicy, elektrozawór blokady wybieraka, zestaw wskaźników, jednostka zdalnego sterowania centralnego zamka, generator, czujnik tlenu, elektrozawór systemu emisji par, jednostka systemu monitorowania napięcia zasilania, jednostka sterująca systemu automatycznego sterowania światłami reflektorów, przełącznik kontroli zasięgu reflektorów (modele z ręcznym poziomowaniem reflektorów), elektryczna regulacja zasięgu reflektorów |
| 4 | 10A Obwód sterowania kierunkowskazami i alarmem (zestaw wskaźników) |
| 5 | – |
| 6 | 20A Silnik napędu wycieraczek przedniej szyby, pompa spryskiwacza przedniej szyby, pompa spryskiwacza tylnej szyby |
| 7 | 7,5 A Jednostka wykrywająca pozycję pasażera z przodu (modele z bocznymi poduszkami powietrznymi) |
| 8 | – |
| 9 | 20A Odszraniacz tylnej szyby, przekaźnik odszraniacza lusterek bocznych (modele z odszraniaczem lusterek bocznych), przekaźnik odszraniacza tylnej szyby |
| 10 | 7,5AA/C ECM, przełącznik klimatyzacji (ręczna klimatyzacja), przekaźnik silnika wentylatora nagrzewnicy, lusterka elektryczne, przekaźnik silnika wentylatora chłodzącego, przekaźnik silnika wentylatora skraplacza |
| 15A Złącze „A” do podłączenia dodatkowego wyposażenia | |
| 11 | 10A ECM silnika, moduł paliwowy (bezpiecznik pompy paliwa), ECU immobilizera, ECU SRS (VA), ECU systemu Honda Smart Key (modele z systemem Honda Smart Key) |
| 12 | 10A Podświetlenie przełącznika głównego podnośnika szyby, moduł sterowania podnośnikiem szyby (wbudowany w wyłącznik głównego podnośnika szyby), silnik panoramicznej zasłony dachowej (modele z panoramicznym dachem), silnik wycieraczki tylnej |
| Przekaźnik okna elektrycznego | |
| 13 | 10A Elektroniczna jednostka sterująca SRS (VB) |
| 14 | 15A Główny przekaźnik układu wtryskowego nr 1, główny przekaźnik układu wtryskowego nr 2, moduł sterujący silnika, czujnik położenia wału korbowego, zawór regulacji prędkości biegu jałowego, czujnik położenia wałka rozrządu, wtryskiwacze |
| 15 | 20A Elektrycznie sterowany podnośnik szyby tylne lewe drzwi |
| 16 | 20A Elektrycznie otwierane tylne prawe drzwi |
| 17 | 20A Elektrycznie sterowany podnośnik szyby, przednie drzwi pasażera |
| 18 | 10A Przycisk zapłonu (+B) (modele z systemem Honda Smart Key) |
| 19 | 20A Silnik rolety panoramicznego okna dachowego (modele z panoramicznym dachem) |
| 20 | Złącze „D” do podłączenia dodatkowego wyposażenia |
| 21 | 7,5 A Podgrzewacz lusterka (modele z podgrzewaniem lusterka) |
| 22 | – |
| 23 | – |
| 24 | 15A Cewki zapłonowe |
| 25 | 7,5A Modulator ciśnienia i jednostka sterująca ABS |
| 26 | 7,5 A Zawór elektromagnetyczny blokady kluczyka zapłonu, obwód sterujący blokady kluczyka zapłonu (wbudowany w zestaw wskaźników), jednostka sterująca systemu nawigacji (modele z systemem nawigacji), tuner TV (modele z systemem nawigacji), radio (modele bez systemu nawigacji), Honda Smart Jednostka sterująca systemu klucza (modele z systemem Honda Smart Key) |
| Złącze „C” do podłączenia dodatkowego wyposażenia | |
| 27 | 15A Zapalniczka, Złącze do dodatkowego wyposażenia |
| 28 | 20A Elektryczne zamki drzwi, zamek tylnych drzwi napęd elektryczny |
| 29 | 20A Drzwi kierowcy sterowane elektrycznie |
Przekaźnik
| 1 | Przekaźnik mocy lusterek |
| 2 | Przekaźnik tylnego odszraniacza |
| 3 | Przekaźnik odblokowania drzwi |
| 4 | Przekaźnik odblokowania drzwi |
| 5 | Wymiary |
| 6 | Przekaźnik reflektorów nr 2 |
| 7 | Przekaźnik reflektorów nr 1 |
| 8 | Przekaźnik prawego kierunkowskazu |
| 9 | Przekaźnik lewego kierunkowskazu |
| 10 | Główny przekaźnik układu wtryskowego nr 1 |
| 11 | Główny przekaźnik układu wtryskowego nr 2 |
| 12 | Rozrusznik |
| 13 | Przekaźnik okna elektrycznego |
| 14 | Przekaźnik silnika wentylatora nagrzewnicy |
| 15 | Przekaźnik świateł cofania |
