Honda Accord X (2018-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord X z lat: 2018, 2019. Honda Accord X, znany również jako Honda Accord 10th Generation, jest obecną generacją samochodu Honda Accord. Model ten został wprowadzony na rynek w 2017 roku i kontynuuje tradycję jako luksusowy samochód klasy średniej oferujący wysoką jakość […]

05/22/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord X z lat: 2018, 2019.

Honda Accord X, znany również jako Honda Accord 10th Generation, jest obecną generacją samochodu Honda Accord. Model ten został wprowadzony na rynek w 2017 roku i kontynuuje tradycję jako luksusowy samochód klasy średniej oferujący wysoką jakość wykonania, zaawansowane technologie i komfort jazdy.

Honda Accord X wyróżnia się nowoczesnym i aerodynamicznym designem, który łączy elegancję z dynamicznymi liniami. Samochód jest dostępny w wersji sedan i oferuje przestronne wnętrze z wysoką jakością materiałów i wykończenia. Kabina została zaprojektowana z myślą o ergonomicznym układzie elementów i intuicyjnym obsługiwanie różnych funkcji samochodu.

Wnętrze Honda Accord X jest luksusowe i komfortowe, oferując wiele udogodnień dla kierowcy i pasażerów. Wyposażone jest w zaawansowane systemy multimedialne, w tym dotykowy ekran infotainment, nawigację satelitarną, system audio wysokiej jakości i wiele innych funkcji dostępnych w ramach pakietów wyposażenia.

Pod względem napędu Honda Accord X oferuje różne opcje silnikowe, w tym benzynowe i hybrydowe jednostki napędowe. Silniki te zapewniają osiągi, efektywność paliwową i elastyczną moc, dostosowując się do preferencji i potrzeb różnych klientów.

Honda Accord X jest również wyposażona w wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy wspomagające jazdę, asystent pasa ruchu, adaptacyjny tempomat, system monitorowania martwego pola i wiele innych. Dzięki temu samochód zapewnia wysoki poziom bezpieczeństwa dla kierowcy i pasażerów.

Jako samochód klasy średniej, Honda Accord X oferuje wygodną jazdę i dobrą stabilność na drodze. Zawieszenie jest dobrze zestrojone, zapewniając pewne prowadzenie i komfort na różnych nawierzchniach.

Podsumowując, Honda Accord X to luksusowy samochód klasy średniej, który oferuje doskonałą jakość wykonania, zaawansowane technologie, komfortowe wnętrze i zaawansowane systemy bezpieczeństwa. Jest to samochód dedykowany klientom poszukującym nie tylko praktyczności i wydajności, ale również stylu, luksusu i komfortu jazdy.

Zobacz także:  Honda HR-V II (2020-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

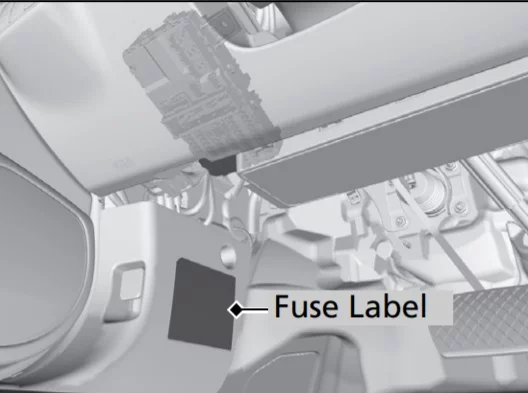

Znajduje się pod deską rozdzielczą.

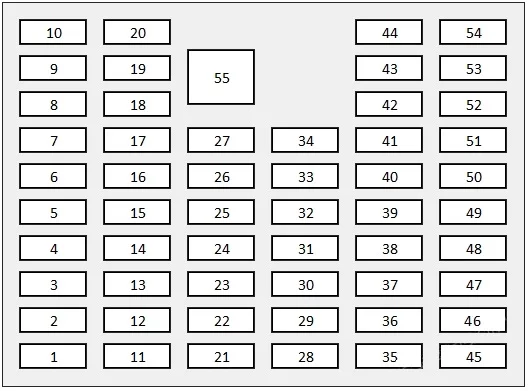

Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1
2 L SIDE DOOR UNLOCK – Odblokowanie lewych drzwi 10 A
3 R SIDE DOOR UNLOCK – Odblokowanie prawych drzwi 10 A
4 ACC 10 A
5 ACC KEY LOCK – Blokada kluczy ACC 7,5 A
6 SRS 10 A
7
8 IG HOLD2 (opcja) (10 A)
9 SMART 10 A
10
11 L SIDE DOOR LOCK – Blokada lewych drzwi 10 A
12 DR DOOR LOCK (10 A)
13 R SIDE DOOR LOCK – Blokada prawych drzwi. 10 A
14 OPTION 10 A
15 DRL 10 A
16 CTR ACC SOCKET (20 A)
17 MOON ROOF (opcja) – Szyberdach (20 A)
18
19
20 SBW ECU (opcja) (10 A)
21 DR DOOR UNLOCK (10 A)
22
23
24 PREMIUM AMP (opcja) (20 A)
25
26
27
28
29
30
31
32 IG HOLD3 (opcja) (15 A)
33 DR P / SEAT SLI (opcja) (20 A)
34 AS P / SEAT SLI (opcja) (20 A)
35 OPTION 2 10 A
36 METER – Licznik 10 A
37 OPTION 1 10 A
38 DR P / SEAT REC (opcja) (20 A)
39 AS P / SEAT REC (opcja) (20 A)
40 DR P / LUMBAR (opcja) (10 A)
41
42 AVS (opcja) (20 A)
43 OPTION 10 A
44 ADS (opcja) (20 A)
45
46 SRS 10 A
47
48 HUD (opcja) (10 A)
49 DOOR LOCK 20 A
50 FR ACC SOCKET 20 A
51 RR RP / W 20 A
52 RR LP / W 20 A
53 AS P / W 20 A
54 DR P / W 20 A
55

Komora silnika

Zobacz także:  Honda StepWGN (2009-2015) - schematy bezpieczników i przekaźników

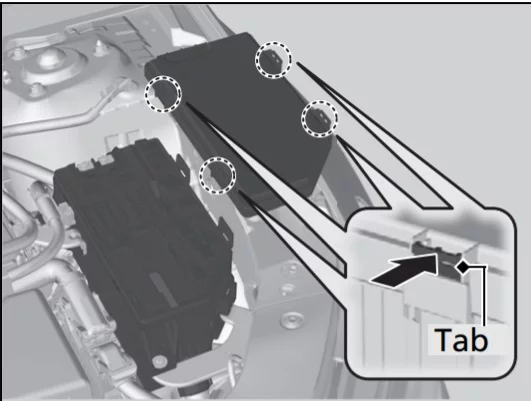

Znajduje się w pobliżu akumulatora.

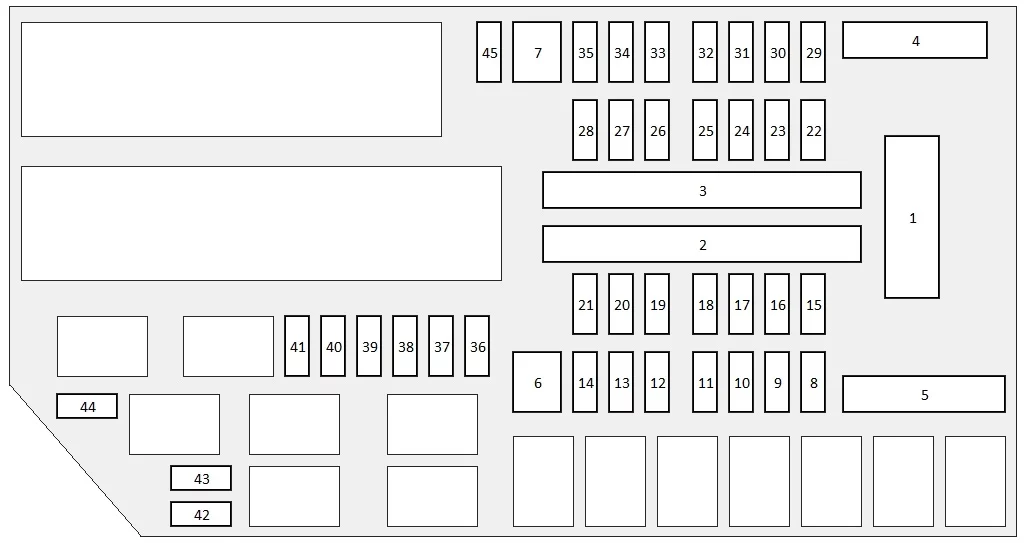

Lokalizacje bezpieczników pokazano na pokrywie skrzynki bezpieczników.Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 BATTERY – Akumulator 125 A
2 (70 A)
2 EPS 70 A
2 (30 A)
2 FUSE BOX MAIN 2 – Skrzynka bezpieczników główna 2 60 A
2 40 A
2 ABS/VSA FSR 40 A
2 (30 A)
2 IG MAIN1 30 A
3 REAR DEFROSTER – Odmrażanie tylnej szyby 40 A
3 FUSE BOX MAIN 1 – Skrzynka bezpieczników główna 1 60 A
3 (30 A)
3 HEATER MOTOR – Silnik nagrzewnicy 40 A
3 (40 A)
3 ST MG 30 A
3 SUB FAN MOTOR – Silnik podwentylatora 30 A
3 (30 A)
4 (30 A)
4 FUSE BOX OP 2 – Skrzynka bezpieczników opcjonalna 2 (70 A)
4 (40 A)
4 FUSE BOX OP 1 – Skrzynka bezpieczników opcjonalna 1 60 A
5 (40 A)
5 MAIN FAN MOTOR – Główny silnik wentylatora 30 A
5 SPM2 30 A
5 Silnik ABS/VSA 40 A
5 IG MAIN2 30 A
5 WIPER MOTOR – Silnik wycieraczki 30 A
6 SRM1 30 A
7
8
9 STOP LIGHT Światło stop 10 A
10 TCU (opcja) (15 A)
11 INJ – Wtryskiwacze 20 A
12 TCU2 (opcja) (10 A)
13 IGP 15 A
14 TCU3 (opcja) (10 A)
15 FI ECU 10 A
16 BATT SNSR – Sensor akumulatora 7,5 A
17 DBW 15 A
18 IG COIL – Cewka wtryskiwaczy 15 A
19 HAZARD 0 Światła awaryjne 15 A
20
21
22 H/STRG (opcja) (10 A)
23
24 AUDIO 15 A
25 TYLNE H / FOTEL (opcja) (20 A)
26 WYCIERACZKA FR (opcja) (15 A)
27 BACKUP – Zapasowy 10 A
28 HORN – Klakson 10 A
29 Światło przeciwmgielne (opcja) (10 A)
30 SHUTTER GRILLE (opcja) – kratka grilla (7,5 A)
31 MG CLUTCH – Sprzęgło MG 10 A
32 WASHER MOTOR – Silnik spryskiwaczy 15 A
33
34 (10 A)
35 SUB AUDIO (opcja) (7,5 A)
36 IGPS 7,5 A
37 IGPS (LAF) 7,5 A
38 VB ACT 7,5 A
39 IG1 TCU (opcja) (10 A)
40 IG1 FUEL PUMP – Pompa paliwa 20 A
41 IG1 ABS / VSA 7,5 A
42 IG1 ACG 10 A
43 IG1 ST MOTOR 10 A
44 IG1 MONITOR 7,5 A
45
