W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2019, 2020.
Ford Transit Custom i Tourneo Custom to dwa modele samochodów użytkowych, które były dostępne w latach 2019-2020. Oba pojazdy należą do popularnej gamy Ford Transit i zostały zaprojektowane, aby sprostać różnorodnym potrzebom biznesowym i transportowym. Oto kilka kluczowych informacji o tych modelach:
- Wielozadaniowość: Zarówno Ford Transit Custom, jak i Tourneo Custom są samochodami wielozadaniowymi, które oferują różne konfiguracje siedzeń i przestrzeni ładunkowej. Transit Custom skupia się na funkcjonalności transportowej, podczas gdy Tourneo Custom jest bardziej skoncentrowany na komforcie pasażerów, oferując opcje przewozu osób.
- Pojemność ładunkowa: Ford Transit Custom i Tourneo Custom oferują dużą pojemność ładunkową, co czyni je idealnymi do przewozu towarów lub ekwipunku. Możliwość dostosowania układu wnętrza do własnych potrzeb umożliwia wygodne załadunek i rozładunek, a także organizację przestrzeni ładunkowej.
- Wydajność i oszczędność paliwa: Oba modele były dostępne z różnymi jednostkami napędowymi, w tym silnikami benzynowymi, dieslami oraz wersjami hybrydowymi. Ford Transit Custom i Tourneo Custom oferują dobrą wydajność paliwową w swojej klasie, co jest ważne dla użytkowników, którzy często pokonują długie trasy lub wykonują dużo przejazdów.
- Komfort i wyposażenie: Zarówno Transit Custom, jak i Tourneo Custom oferują wysoki poziom komfortu zarówno dla kierowcy, jak i pasażerów. Wnętrze jest ergonomiczne, a siedzenia są wygodne, co pomaga w dłuższych podróżach. Oba modele były wyposażone w różne funkcje i technologie, takie jak systemy multimedialne, systemy wspomagające kierowcę, a także zaawansowane systemy bezpieczeństwa.
- Wieloletnie doświadczenie: Ford Transit Custom i Tourneo Custom są częścią długiej tradycji modeli Ford Transit, które są popularne i cenione na rynku samochodów użytkowych od wielu lat. Ford ma bogate doświadczenie w produkcji tych pojazdów, co przekłada się na ich niezawodność i trwałość.
Ford Transit Custom i Tourneo Custom (2019-2020) to wszechstronne i funkcjonalne samochody użytkowe, które cieszą się uznaniem wśród przedsiębiorców i osób potrzebujących przewozu towarów lub pasażerów. Oferują dużą pojemność ładunkową, wygodę, a także różnorodne opcje wyposażenia, aby sprostać różnym potrzebom i oczekiwaniom użytkowników.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
2,0L EcoBlue

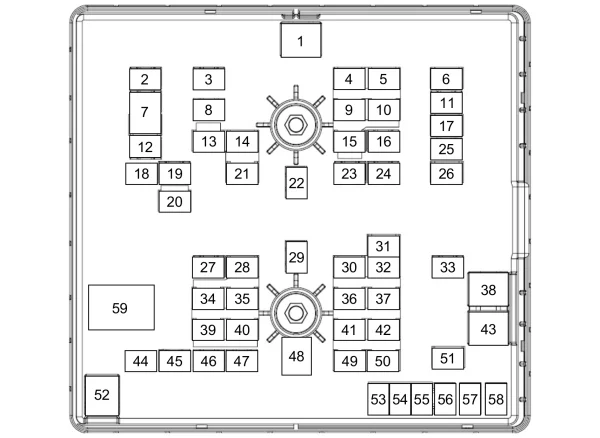

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 A | Wycieraczki. |
| 2 | – | Nieużywany. |
| 3 | 40 A | Element grzejny przedniej szyby z prawej strony. |
| 4 | 15 A | Pompa spryskiwacza tylnej szyby. |
| 5 | – | Nieużywany. |
| 6 | – | Nieużywany. |
| 7 | 40 A | Silnik dmuchawy z przodu. |
| 8 | 40 A | Element grzejny przedniej szyby z lewej strony. |
| 9 | 15 A | Zaczep zamka drzwi tylnych. |
| 10 | 5 A | Moduł sterujący energią akumulatora — MHEV. |
| 11 | 40 A | Dodatkowe gniazdo zasilania. Port USB. |
| 12 | 20 A | Sygnał dźwiękowy. |
| 13 | 20 A | Układ selektywnej redukcji katalitycznej. |
| 14 | 10 A | Zasilanie pojazdu 5. |
| 15 | – | Nieużywany. |
| 16 | – | Nieużywany. |
| 17 | 10 A | Reflektory ksenonowe prawe. |
| 18 | 40 A | Odszranianie tylnej szyby. |
| 19 | 20 A | Przednie światła przeciwmgielne. |
| 20 | 10 A | Lusterka składane elektrycznie. |
| 21 | 15 A | Zasilanie pojazdu 4. |
| 22 | 40 A | Silnik dmuchawy z tyłu. |
| 23 | 20 A | Pompa paliwowa. |
| 24 | 40 A | Przekaźnik rozrusznika. |
| 25 | 40 A | Dodatkowe gniazdo zasilania. |
| 26 | 10 A | Reflektory ksenonowe lewe. |
| 27 | 40 A | Układ selektywnej redukcji katalitycznej. |
| 28 | 20 A | Zasilanie pojazdu 1. |
| 29 | 40 A | Nagrzewnica filtra paliwa. |
| 30 | 15 A | Pompa płynu chłodzącego. |
| 31 | 5 A | Układ zapobiegający blokowaniu kół podczas hamowania. |
| 32 | 15 A | Moduł sterujący skrzynią biegów. |
| 33 | 30 A | Rozrusznik. |
| 34 | 15 A | Układ selektywnej redukcji katalitycznej. |
| 35 | 15 A | Zasilanie pojazdu 2. |
| 36 | 5 A | Zintegrowany z pasem alternator rozrusznika — MHEV. |
| 37 | 5 A | Świece żarowe. Moduł sterowania zespołem napędowym. |
| 38 | 60 A | Świece żarowe. |
| 39 | 15 A | Układ selektywnej redukcji katalitycznej. |
| 40 | 10 A | Zasilanie pojazdu 3. |
| 41 | 10 A | Monitorowanie świecy żarowej. |
| 42 | 15 A | Zespół sterujący skrzynią biegów. |
| 43 | 60 A | Pompa układu zapobiegającego blokowaniu kół podczas hamowania. |
| 44 | 25 A | Wentylator |
| 45 | 30 A | Gniazdo przyczepy. |
| 46 | – | Nieużywany. |
| 47 | 40 A | Tylne zawieszenie. |
| 48 | 50 A | Wentylator |
| 49 | 15 A | Czujnik tlenków azotu. |
| 50 | 5 A | Nagrzewnica zamkniętego układu odpowietrzania skrzyni korbowej. |
| 51 | 10 A | Sprzęgło klimatyzacji. |
| 52 | 50 A | Wentylator |
| 53 | 5 A | Aktywny napinacz — MHEV. |
| 54 | 20 A | Ostrzegawczy sygnał akustyczny cofania. |
| 55 | 25 A | Pompa płynu przekładniowego. |
| 56 | 20 A | Nagrzewnica wspomagająca na paliwo. |
| 57 | 25 A | Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy. |
| 58 | 30 A | Gniazdo przyczepy. |
| 59 | – | Przekaźnik wentylatora chłodzenia. |

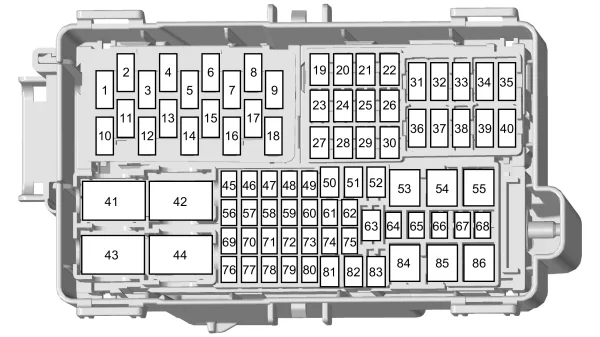

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 A | Port USB. |
| 2 | – | Nieużywany. |
| 3 | 5 A | Port USB. |
| 4 | – | Nieużywany. |
| 5 | 5 A | Port USB. |
| 6 | – | Nieużywany. |
| 7 | – | Nieużywany. |
| 8 | – | Nieużywany. |
| 9 | 10 A | Ogrzewane lusterka zewnętrzne. |
| 10 | – | Nieużywany. |
| 11 | – | Nieużywany. |
| 12 | – | Nieużywany. |
| 13 | – | Nieużywany. |
| 14 | – | Nieużywany. |
| 15 | – | Nieużywany. |
| 16 | 5 A | Czujnik deszczu. |
| 17 | – | Nieużywany. |
| 18 | 20 A | Silniczek wycieraczki szyby tylnej. |
| 19 | – | Nieużywany. |
| 20 | – | Nieużywany. |
| 21 | 20 A | Ogrzewanie tylnej szyby. |
| 22 | 20 A | Ogrzewanie tylnej szyby. |
| 23 | 20 A | Dodatkowe gniazdo zasilania. |
| 24 | 20 A | Dodatkowe gniazdo zasilania. |
| 25 | 25 A | Silniczek wycieraczki przedniej szyby. |
| 26 | 25 A | Silniczek wycieraczki przedniej szyby. |
| 27 | – | Nieużywany. |
| 28 | – | Nieużywany. |
| 29 | – | Nieużywany. |
| 30 | – | Nieużywany. |
| 31 | – | Nieużywany. |
| 32 | – | Nieużywany. |
| 33 | – | Nieużywany. |
| 34 | – | Nieużywany. |
| 35 | – | Nieużywany. |
| 36 | – | Nieużywany. |
| 37 | – | Nieużywany. |
| 38 | – | Nieużywany. |
| 39 | – | Nieużywany. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | 40 A | Przekaźnik zapłonu/rozruchu. |
| 43 | – | Przekaźnik niefabrycznego wyposażenia opcjonalnego. |
| 44 | 40 A | Przekaźnik zapłonu/rozruchu. |
| 45 | 10 A | Moduł niefabrycznego wyposażenia opcjonalnego. |
| 46 | 15 A | Moduł holowania przyczepy. |
| 47 | 5 A | Nagrzewnica zasilana paliwem. |
| 48 | – | Nieużywany. |
| 49 | 10 A | Przełącznik pedału hamulca. |
| 50 | – | Nieużywany. |
| 51 | – | Nieużywany. |
| 52 | 30 A | Siedzenie kierowcy regulowane elektrycznie. |
| 53 | 60 A | Akumulator. |
| 54 | 60 A | Przemiennik prądu. |
| 55 | 50 A | Moduł sterujący układami nadwozia. |
| 56 | – | Nieużywany. |
| 57 | – | Nieużywany. |
| 58 | 10 A | Interfejs nadwozia pojazdu kempingowego. Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego. Dodatkowa skrzynka przyłączowa. |
| 59 | – | Nieużywany. |
| 60 | – | Nieużywany. |
| 61 | 7,5 A | Tachograf. |
| 62 | 15 A | Moduł interfejsu niefabrycznego wyposażenia opcjonalnego. |
| 63 | 20 A | Dodatkowe gniazdo zasilania. |
| 64 | – | Nieużywany. |
| 65 | – | Nieużywany. |
| 66 | 10 A | Układ przekaźników rozszerzonego odcięcia. |
| 67 | – | Nieużywany. |
| 68 | 5 A | Moduł holowania przyczepy. |
| 69 | 30 A | Elektroniczny układ wspomagania kierownicy. |
| 70 | – | Nieużywany. |
| 71 | 10 A | Podgrzewane siedzenia. |
| 72 | 10 A | Podgrzewane siedzenia. |
| 73 | 20 A | Moduł reflektorów adaptacyjnych. Regulacja ustawienia reflektorów. |
| 74 | – | Nieużywany. |
| 75 | 10 A | Skrzynka rozdzielcza zasilania. |
| 76 | – | Nieużywany. |
| 77 | 5 A | Włącznik reflektorów. |
| 78 | – | Nieużywany. |
| 79 | 5 A | Przekaźnik zapłonu/rozruchu. |
| 80 | – | Nieużywany. |
| 81 | – | Nieużywany. |
| 82 | – | Nieużywany. |
| 83 | 15 A | Moduł sterujący układu kontroli dynamiki pojazdu. |
| 84 | 50 A | Moduł sterujący układami nadwozia. |
| 85 | – | Nieużywany. |
| 86 | 50 A | Moduł sterujący układami nadwozia. |

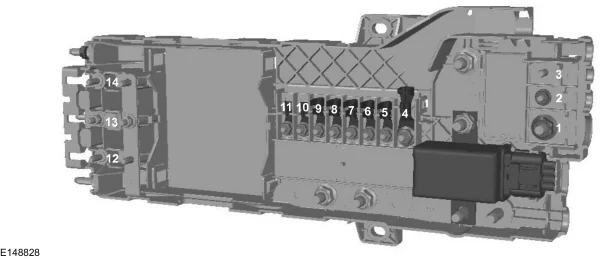

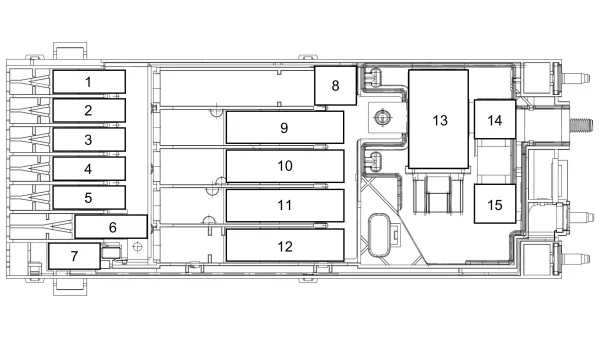

Dodatkowa skrzynka bezpieczników wysokoprądowych
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 125 A | Moduł sterujący układami nadwozia. |
| 2 | 80 A | Elektroniczny układ wspomagania kierownicy. |
| 3 | 150 A | Dodatkowa nagrzewnica. |
| 4 | – | Nieużywany. |
| 5 | – | Nieużywany. |
| 6 | 150 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| 7 | 60 A | Pojazd kempingowy. |
| 8 | – | Akumulator. |
| 9 | 470 A | Przetwornik prądu stałego na prąd stały. |
| 10 | 300 A | Skrzynka bezpieczników w komorze silnika. |
| 11 | – | Nieużywany. |
| 12 | 150 A | Skrzynka bezpieczników w przedziale kierowcy. |
| 13 | – | Przekaźnik zmniejszania obciążenia. |
| 14 | 180 A | Dodatkowe gniazdo zasilania 1. |
| 15 | 60 A | Dodatkowe gniazdo zasilania 2. |

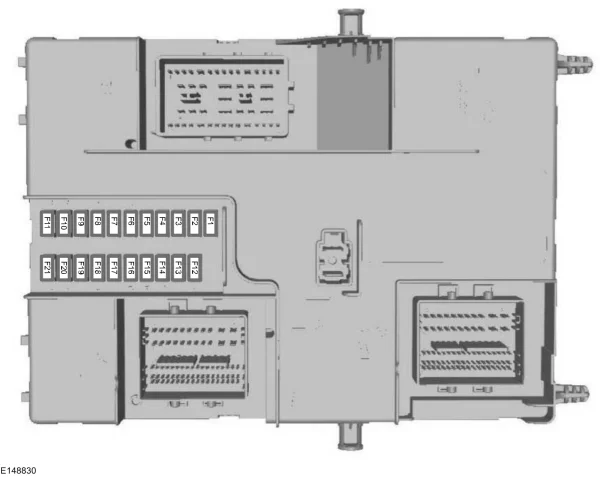

Moduł sterujący układami nadwozia
| Numer | Ampery [A] | Opi |
|---|---|---|
| 1 | – | Nieużywany. |
| 2 | 10 A | Przemiennik prądu. |
| 3 | 7,5 A | Przełącznik okna sterowanego elektrycznie. Sterowane elektrycznie lusterka zewnętrzne. |
| 4 | 20 A | Nieużywany. |
| 5 | – | Nieużywany. |
| 6 | 10 A | Nieużywany. |
| 7 | 10 A | Nieużywany. |
| 8 | 5 A | Syrena systemu alarmowego. |
| 9 | 5 A | Czujnik wtargnięcia. Klimatyzacja z tyłu pojazdu. |
| 10 | – | Nieużywany. |
| 11 | – | Nieużywany. |
| 12 | 7,5 A | Układ ogrzewania, wentylacji i klimatyzacji. |
| 13 | 7,5 A | Złącze diagnostyczne. Kolumna kierownicza. Zestaw wskaźników. |
| 14 | 15 A | Moduł sterujący energią akumulatora — MHEV. |
| 15 | 15 A | Moduł SYNC 3. |
| 16 | – | Nieużywany. |
| 17 | 7,5 A | Tachograf. |
| 18 | 7,5 A | Nieużywany. |
| 19 | 5 A | Syrena alarmu zasilana przez baterię. |
| 20 | 5 A | Włącznik zapłonu. |
| 21 | 5 A | Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym. |
| 22 | 5 A | Moduł sterujący systemem ostrzegania pieszych. |
| 23 | 30 A | Nieużywany. |
| 24 | 30 A | Nieużywany. |
| 25 | 20 A | Moduł drzwi kierowcy. |
| 26 | 30 A | Moduł drzwi pasażera. |
| 27 | 30 A | Nieużywany. |
| 28 | 30 A | Nieużywany. |
| 29 | 15 A | Nieużywany. |
| 30 | 5 A | Nieużywany. |
| 31 | 10 A | Złącze diagnostyczne. Odbiornik kluczyka ze zdalnym sterowaniem. |
| 32 | 20 A | Radio. Moduł telematyczny. |
| 33 | – | Nieużywany. |
| 34 | 30 A | Tachograf. Centrum komunikatów. Nagrzewnica o dodatnim współczynniku temperaturowym. Przetwornik prądu stałego na prąd zmienny. Kamera układu pomocy w utrzymaniu pasa ruchu. Układ pomocy przy parkowaniu. Kolumna kierownicza. |
| 35 | 5 A | Nieużywany. |
| 36 | 15 A | Układ pomocy przy parkowaniu. Kamera układu pomocy w utrzymaniu pasa ruchu. Moduł sterujący kolumną kierowniczą. |
| 37 | 20 A | Nieużywany. |
| 38 | 30 A | Okna sterowane elektrycznie. |
2,2L Diesel

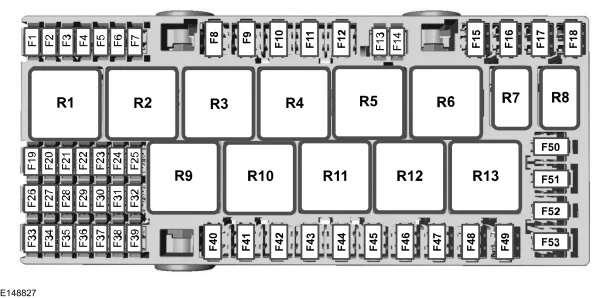

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | 3 A | Świeca żarowa parownika filtra cząstek stałych. |
| F6 | 3 A | Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy. |
| F7 | 7,5 A | Moduł sterowania zespołem napędowym. Moduł jednostki sterującej układu Telematics. |
| F8 | – | Nieużywany. |
| F9 | 30 A | Wycieraczka przedniej szyby po lewej stronie. |
| F10 | 30 A | Wycieraczka przedniej szyby po prawej stronie. |
| F11 | 10 A | Sprzęgło klimatyzacji. |
| F12 | 20 A | Świeca żarowa parownika filtra cząstek stałych. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | 40 A | Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy. |
| F19 | 30 A | Elektromagnes rozrusznika. |
| F20 | 60 A | Świece żarowe. |
| F21 | 60 A | Przekaźnik zapłonu 3. |
| F22 | 30 A | Nagrzewnica wspomagająca na paliwo. |
| F23 | 10 A | Nieużywany (zapasowy). |
| F24 | 7,5 A | Pompa paliwa. |
| F25 | 15 A | Nieużywany (zapasowy). |
| F26 | – | Nieużywany. |
| F27 | – | Nieużywany. |
| F28 | – | Nieużywany. |
| F29 | 3 A | Zespół audio. |
| F30 | 60 A | Wentylator chłodzenia o niskiej prędkości. |
| F31 | – | Nieużywany. |
| F32 | 60 A | Silniczek wycieraczki przedniej szyby. |
| F33 | – | Nieużywany. |
| F34 | – | Nieużywany. |
| F35 | 15 A | Moduł sterowania zespołem napędowym. |
| F36 | 7,5 A | Przepływomierz masowy powietrza. |
| F37 | 7,5 A | Zawór sterujący dawką paliwa. |
| F38 | 7,5 A | Sprzęgło klimatyzacji. |
| F39 | 15 A | Czujnik temperatury spalin. Pompa paliwa układu parownika paliwa. Elektromagnetyczny zawór obejściowy płynu chłodzącego. Wentylator chłodzenia o niskiej prędkości. Wentylator chłodzenia o wysokiej prędkości. |
| Numer przekaźnika | Opis |
|---|---|
| R1 | Przekaźnik zapłonu 3. |
| R2 | Nieużywany. |
| R3 | Wycieraczka szyby tylnej. |
| R4 | Przekaźnik wycieraczek przedniej szyby. |
| R5 | Nieużywany. |
| R6 | Wycieraczki przedniej szyby. |
| R7 | Prędkość wycieraczki przedniej szyby. |
| R8 | Nagrzewnica paliwa. |
| R9 | Rozrusznik |
| R10 | Sprzęgło klimatyzacji. |
| R11 | Świeca żarowa układu parownika paliwa. |
| R12 | Pompa paliwa. |
| R13 | Nieużywany. |
| R14 | Nieużywany. |
| R15 | Wentylator chłodzenia o niskiej prędkości. |
| R16 | Nieużywany. |
| R17 | Moduł sterowania zespołem napędowym. |
| R18 | Wentylator chłodzenia o wysokiej prędkości. |
Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Moduł sterujący uzupełniającym systemem bezpieczeństwa. |
| F2 | – | Nieużywany. |
| F3 | 10 A | Ogrzewane lusterka zewnętrzne. |
| F4 | – | Nieużywany. |
| F5 | 20 A | Nagrzewnica wspomagająca na paliwo. |
| F6 | 5 A | Tachograf. |
| F7 | 10 A | Adaptacyjny układ kontroli prędkości. |
| F8 | 40 A | Przetwornik prądu stałego na prąd zmienny. |
| F9 | – | Nieużywany. |
| F10 | 30 A | Siedzenie kierowcy regulowane elektrycznie. |
| F11 | – | Nieużywany. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | 5 A | Moduł sterowania zespołem napędowym. |
| F15 | 40 A | Moduł sterowania zespołem napędowym. |
| F16 | 40 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| F17 | – | Nieużywany. |
| F18 | 30 A | Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy. |
| F19 | 5 A | Tachograf. |
| F20 | 5 A | Przekaźnik ogrzewania przedniej szyby. Przekaźnik ogrzewanego lusterka zewnętrznego. Gniazdo zasilania prądem zmiennym. Przetwornik prądu stałego na prąd zmienny. |
| F21 | 10 A | Złącze pojazdu zmodyfikowanego. |
| F22 | 15 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| F23 | 7,5 A | Układ ogrzewania, wentylacji i klimatyzacji. |
| F24 | 5 A | Regulacja ustawienia reflektorów. |
| F25 | 7,5 A | Oświetlenie wnętrza. |
| F26 | 10 A | Podgrzewane siedzenia. |
| F27 | 10 A | Podgrzewane siedzenia. |
| F28 | 20 A | Światła doświetlające zakręty. |
| F29 | 10 A | Kamera wsteczna. Wewnętrzne lusterko wsteczne. Układ pomocy w utrzymaniu pasa ruchu. |
| F30 | 5 A | Adaptacyjny układ kontroli prędkości. |
| F31 | – | Nieużywany. |
| F32 | 10 A | Lampka oświetlenia wnętrza |
| F33 | – | Nieużywany. |
| F34 | 20 A | Wycieraczka szyby tylnej. |
| F35 | 5 A | Lusterka składane elektrycznie. |
| F36 | 20 A | Sygnał dźwiękowy. |
| F37 | 7,5 A | Nieużywany (zapasowy). |
| F38 | 5 A | Przekaźnik wycieraczek przedniej szyby. Przekaźnik wycieraczki tylnej szyby. Przekaźnik sygnału dźwiękowego. Przekaźnik silniczka dmuchawy. |
| F39 | 7,5 A | Okna sterowane elektrycznie. Układ ogrzewania, wentylacji i klimatyzacji z tyłu pojazdu. Układ zamka centralnego bez kluczyka. |
| F40 | 40 A | Silnik dmuchawy. |
| F41 | 40 A | Silnik dmuchawy z tyłu. |
| F42 | 30 A | Ogrzewana szyba tylna. |
| F43 | 30 A | Moduł przyczepy. |
| F44 | 60 A | Dodatkowe gniazda zasilania. |
| F45 | – | Nieużywany. |
| F46 | 30 A | Okna sterowane elektrycznie. |
| F47 | 20 A | Zapalniczka. |
| F48 | 20 A | Dodatkowe gniazda zasilania z tyłu. |
| F49 | 20 A | Dodatkowe gniazda zasilania z przodu. |
| F50 | 60 A | Przekaźnik zapłonu 1. |
| F51 | 60 A | Przekaźnik zapłonu 2. |
| F52 | 40 A | Element grzejny przedniej szyby z lewej strony. |
| F53 | 40 A | Element grzejny przedniej szyby z prawej strony. |
| Numer przekaźnika | Opis |
|---|---|
| R1 | Nagrzewnica wspomagająca na paliwo. |
| R2 | Dodatkowe gniazda zasilania. |
| R3 | Nieużywany. |
| R4 | Przekaźnik zapłonu 2. |
| R5 | Nieużywany. |
| R6 | Przekaźnik zapłonu 1. |
| R7 | Sygnał dźwiękowy. |
| R8 | Nieużywany. |
| R9 | Silnik dmuchawy. |
| R10 | Silnik dmuchawy z tyłu. |
| R11 | Ogrzewana szyba tylna. Ogrzewane lusterka zewnętrzne. |
| R12 | Element grzejny przedniej szyby z prawej strony. |
| R13 | Element grzejny przedniej szyby z lewej strony. |
Skrzynka bezpieczników wysokoprądowych
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 470 A | Alternator. Rozrusznik Skrzynka przyłączowa w komorze silnika. |
| F2 | 100 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| F3 | – | Nieużywany. |
| F4 | 200 A | Dodatkowa skrzynka przyłączeniowa. |
| F5 | 100 A | Dodatkowa skrzynka przyłączeniowa. |
| F6 | 80 A | Elektryczna nagrzewnica wspomagająca. |
| F7 | 80 A | Przekaźnik ogrzewania przedniej szyby. |
| F8 | 100 A | Skrzynka przyłączowa w komorze silnika. |
| F9 | 100 A | Dodatkowa skrzynka przyłączeniowa. |
| F10 | 60 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| F11 | 60 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| F12 | 60 A | Złącze pojazdu zmodyfikowanego. |
| F13 | 60 A | Złącze pojazdu zmodyfikowanego. |
| F14 | 60 A | Złącze pojazdu zmodyfikowanego. |
Pojazd z napędem hybrydowym z możliwością ładowania z sieci elektrycznej (PHEV)
Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 A | Wycieraczki. |
| 2 | – | Nieużywany. |
| 3 | 40 A | Element grzejny przedniej szyby z prawej strony. |
| 4 | 15 A | Silniczek tylnego spryskiwacza. |
| 5 | – | Nieużywany. |
| 6 | 5 A | Siłownik pokrywy wlewu paliwa. |
| 7 | 40 A | Silnik dmuchawy z przodu. |
| 8 | 40 A | Element grzejny przedniej szyby z lewej strony. |
| 9 | – | Nieużywany. |
| 10 | 5 A | Zawór odcinający zbiornik paliwa. |
| 11 | 40 A | Dodatkowe gniazdo zasilania. Port USB. |
| 12 | 20 A | Sygnał dźwiękowy. |
| 13 | 10 A | Zasilanie pojazdu 3. |
| 14 | 5 A | Zawór odcinający rdzeń nagrzewnicy. |
| 15 | 5 A | Pompa płynu chłodzącego turbosprężarki. |
| 16 | – | Nieużywany. |
| 17 | 10 A | Reflektory ksenonowe prawe. |
| 18 | 40 A | Odszranianie tylnej szyby. |
| 19 | 30 A | Moduł napędu pompy paliwa. |
| 20 | 10 A | Lusterka składane elektrycznie. |
| 21 | 15 A | Pompa płynu chłodzącego o wysokiej temperaturze. |
| 22 | 40 A | Silnik dmuchawy z tyłu. |
| 23 | – | Nieużywany. |
| 24 | 40 A | Zapłon/rozruch. |
| 25 | 40 A | Dodatkowe gniazda zasilania. |
| 26 | 10 A | Reflektory ksenonowe lewe. |
| 27 | – | Nieużywany. |
| 28 | 15 A | Pompa płynu chłodzącego elektronicznego układu sterowania pracą silnika elektrycznego. |
| 29 | 40 A | Pompa podciśnienia układu hamulcowego. |
| 30 | 15 A | Pompa płynu chłodzącego akumulatora trakcyjnego. |
| 31 | 5 A | Układ zapobiegający blokowaniu kół podczas hamowania. |
| 32 | – | Nieużywany. |
| 33 | 30 A | Moduł sterowania zespołem napędowym. |
| 34 | 15 A | Zasilanie pojazdu 4. |
| 35 | 5 A | Zawór chłodzenia akumulatora trakcyjnego. |
| 36 | 5 A | Zawór odcinający parownik z przodu. |
| 37 | – | Nieużywany. |
| 38 | – | Nieużywany. |
| 39 | 15 A | Zasilanie pojazdu 2. |
| 40 | 5 A | Sprężarka układu klimatyzacji. |
| 41 | 5 A | Zawór odcinający wymiennik ciepła. |
| 42 | 5 A | Zawór odcinający tylną nagrzewnicę. |
| 43 | 60 A | Pompa układu zapobiegającego blokowaniu kół podczas hamowania. |
| 44 | 25 A | Wentylator |
| 45 | 30 A | Gniazdo przyczepy. |
| 46 | 40 A | Element grzejny 3. |
| 47 | 40 A | Element grzejny 1. |
| 48 | 50 A | Wentylator |
| 49 | 10 A | Nagrzewnica o dodatnim współczynniku temperaturowym. |
| 50 | 5 A | Zawór odcinający parownik z tyłu. |
| 51 | 15 A | Moduł sterujący energią akumulatora. |
| 52 | 50 A | Wentylator |
| 53 | 5 A | Zawór odcinający obejście. |
| 54 | 10 A | Moduł sterujący ładowaniem akumulatora. |
| 55 | 5 A | Moduł sterujący pojazdem. |
| 56 | – | Nieużywany. |
| 57 | 25 A | Zawory układu zapobiegającego blokowaniu kół podczas hamowania. |
| 58 | 40 A | Element grzejny 2. |
| 59 | – | Przekaźnik wentylatora chłodzenia. |
Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 A | Port USB. |
| 2 | – | Nieużywany. |
| 3 | 5 A | Port USB. |
| 4 | – | Nieużywany. |
| 5 | 5 A | Port USB. |
| 6 | – | Nieużywany. |
| 7 | – | Nieużywany. |
| 8 | – | Nieużywany. |
| 9 | 10 A | Ogrzewane lusterka zewnętrzne. |
| 10 | – | Nieużywany. |
| 11 | – | Nieużywany. |
| 12 | 15 A | Moduł sterujący pojazdem. |
| 13 | 15 A | Moduł sterujący pojazdem. |
| 14 | 15 A | Moduł sterujący pojazdem. |
| 15 | – | Nieużywany. |
| 16 | 5 A | Czujnik deszczu. |
| 17 | – | Nieużywany. |
| 18 | 20 A | Silniczek wycieraczki szyby tylnej. |
| 19 | – | Nieużywany. |
| 20 | – | Nieużywany. |
| 21 | 20 A | Ogrzewanie tylnej szyby. |
| 22 | 20 A | Ogrzewanie tylnej szyby. |
| 23 | 20 A | Dodatkowe gniazdo zasilania. |
| 24 | 20 A | Dodatkowe gniazdo zasilania. |
| 25 | 25 A | Silniczek wycieraczki przedniej szyby. |
| 26 | 25 A | Silniczek wycieraczki przedniej szyby. |
| 27 | – | Nieużywany. |
| 28 | – | Nieużywany. |
| 29 | – | Nieużywany. |
| 30 | – | Nieużywany. |
| 31 | – | Nieużywany. |
| 32 | – | Nieużywany. |
| 33 | – | Nieużywany. |
| 34 | – | Nieużywany. |
| 35 | – | Nieużywany. |
| 36 | – | Nieużywany. |
| 37 | – | Nieużywany. |
| 38 | – | Nieużywany. |
| 39 | – | Nieużywany. |
| 40 | – | Nieużywany. |
| 41 | – | Nieużywany. |
| 42 | 40 A | Przekaźnik zapłonu/rozruchu. |
| 43 | 10 A | Przekaźnik niefabrycznego wyposażenia opcjonalnego. |
| 44 | 40 A | Przekaźnik zapłonu/rozruchu. |
| 45 | 10 A | Moduł interfejsu niefabrycznego wyposażenia opcjonalnego. |
| 46 | 15 A | Moduł holowania przyczepy. |
| 47 | 10 A | Przetwornik prądu przemiennego na prąd stały alternatora. |
| 48 | – | Nieużywany. |
| 49 | 10 A | Przełącznik pedału hamulca. |
| 50 | – | Nieużywany. |
| 51 | – | Nieużywany. |
| 52 | 30 A | Siedzenie kierowcy regulowane elektrycznie. |
| 53 | 60 A | Akumulator. |
| 54 | – | Nieużywany. |
| 55 | 50 A | Moduł sterujący układami nadwozia. |
| 56 | – | Nieużywany. |
| 57 | – | Nieużywany. |
| 58 | 10 A | Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego. |
| 59 | 10 A | Układ monitorowania martwego pola. |
| 60 | 10 A | Nieużywany. |
| 61 | 7,5 A | Tachograf. |
| 62 | 15 A | Moduł interfejsu niefabrycznego wyposażenia opcjonalnego. |
| 63 | 20 A | Dodatkowe gniazdo zasilania. |
| 64 | – | Nieużywany. |
| 65 | – | Nieużywany. |
| 66 | 10 A | Przekaźnik niefabrycznego wyposażenia opcjonalnego. |
| 67 | – | Nieużywany. |
| 68 | 5 A | Moduł holowania przyczepy. |
| 69 | 5 A | Elektroniczny układ wspomagania kierownicy. |
| 70 | – | Nieużywany. |
| 71 | 10 A | Podgrzewane siedzenia. |
| 72 | 10 A | Podgrzewane siedzenia. |
| 73 | 20 A | Przełącznik świateł. |
| 74 | – | Nieużywany. |
| 75 | 20 A | Skrzynka rozdzielcza zasilania. |
| 76 | 10 A | Nieużywany. |
| 77 | 5 A | Włącznik reflektorów. |
| 78 | 10 A | Przetwornik prądu stałego na prąd przemienny silnika elektrycznego. |
| 79 | – | Przekaźnik zapłonu/rozruchu. |
| 80 | 5 A | Nieużywany. |
| 81 | 40 A | Moduł sterujący układu kontroli dynamiki pojazdu. |
| 82 | 30 A | Nieużywany. |
| 83 | 15 A | Moduł sterujący układu kontroli dynamiki pojazdu. |
| 84 | 50 A | Moduł sterujący układami nadwozia. |
| 85 | – | Nieużywany. |
| 86 | 50 A | Moduł sterujący układami nadwozia. |
Dodatkowa skrzynka bezpieczników wysokoprądowych
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 125 A | Moduł sterujący układami nadwozia. |
| 2 | 80 A | Elektroniczny układ wspomagania kierownicy. |
| 3 | 150 A | Dodatkowa nagrzewnica. |
| 4 | – | Nieużywany. |
| 5 | – | Nieużywany. |
| 6 | 150 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| 7 | 60 A | Pojazd kempingowy. |
| 8 | – | Akumulator. |
| 9 | 470 A | Przetwornik prądu stałego na prąd stały. |
| 10 | 300 A | Skrzynka bezpieczników w komorze silnika. |
| 11 | – | Nieużywany. |
| 12 | 150 A | Skrzynka bezpieczników w przedziale kierowcy. |
| 13 | – | Przekaźnik zmniejszania obciążenia. |
| 14 | 180 A | Dodatkowe gniazdo zasilania 1. |
| 15 | 60 A | Dodatkowe gniazdo zasilania 2. |
Moduł sterujący układami nadwozia
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany. |
| 2 | 10 A | Przemiennik prądu. |
| 3 | 7,5 A | Przełącznik okna sterowanego elektrycznie. Sterowane elektrycznie lusterka zewnętrzne. |
| 4 | 20 A | Nieużywany. |
| 5 | – | Nieużywany. |
| 6 | 10 A | Syrena systemu alarmowego. |
| 7 | 10 A | Nieużywany. |
| 8 | 5 A | Modem telematyczny. |
| 9 | 5 A | Czujnik wtargnięcia. Klimatyzacja z tyłu pojazdu. |
| 10 | – | Nieużywany. |
| 11 | – | Nieużywany. |
| 12 | 7,5 A | Układ ogrzewania, wentylacji i klimatyzacji. |
| 13 | 7,5 A | Złącze diagnostyczne. Kolumna kierownicza. Zestaw wskaźników. |
| 14 | – | Nieużywany. |
| 15 | 15 A | Moduł SYNC 3. |
| 16 | – | Nieużywany. |
| 17 | 7,5 A | Tachograf. |
| 18 | 7,5 A | Nieużywany. |
| 19 | 5 A | Syrena alarmu zasilana przez baterię. |
| 20 | 5 A | Włącznik zapłonu. |
| 21 | 5 A | Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym. |
| 22 | 5 A | Moduł sterujący systemem ostrzegania pieszych. |
| 23 | 30 A | Nieużywany. |
| 24 | 30 A | Nieużywany. |
| 25 | 20 A | Moduł drzwi kierowcy. |
| 26 | 30 A | Moduł drzwi pasażera. |
| 27 | 30 A | Nieużywany. |
| 28 | 30 A | Nieużywany. |
| 29 | 15 A | Nieużywany. |
| 30 | 5 A | Nieużywany. |
| 31 | 10 A | Złącze diagnostyczne. Odbiornik kluczyka ze zdalnym sterowaniem. |
| 32 | 20 A | Radio. |
| 33 | – | Nieużywany. |
| 34 | 30 A | Tachograf. Centrum komunikatów. Nagrzewnica o dodatnim współczynniku temperaturowym. Przetwornik prądu stałego na prąd zmienny. Kamera układu pomocy w utrzymaniu pasa ruchu. Układ pomocy przy parkowaniu. Kolumna kierownicza. |
| 35 | 5 A | Nieużywany. |
| 36 | 15 A | Układ pomocy przy parkowaniu. Kamera układu pomocy w utrzymaniu pasa ruchu. Moduł sterujący kolumną kierowniczą. |
| 37 | 20 A | Nieużywany. |
| 38 | 30 A | Okna sterowane elektrycznie. |

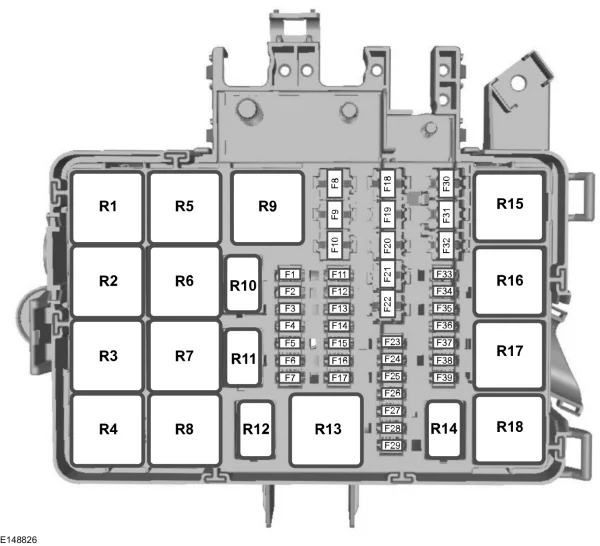

Moduł sterujący układami nadwozia
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 A | Zamek centralny. |
| F2 | 15 A | Zamek centralny. |
| F3 | 15 A | Włącznik zapłonu. Akumulator pomocniczy. |
| F4 | 5 A | Moduł sterujący układu aktywnej pomocy przy parkowaniu. |
| F5 | 5 A | Moduł czujnika deszczu. Reflektory automatyczne. |
| F6 | 15 A | Pompka spryskiwacza przedniej szyby. |
| F7 | 7,5 A | Lusterka zewnętrzne. |
| F8 | 15 A | Przednie światła przeciwmgielne. |
| F9 | 10 A | Światło drogowe z prawej strony. |
| F10 | 10 A | Światło drogowe z lewej strony. |
| F11 | 25 A | Lampy oświetlenia zewnętrznego z prawej strony. Światła pozycyjne z lewej strony. |
| F12 | 20 A | Syrena alarmowa Syrena alarmu zasilana przez baterię. |
| F13 | 15 A | Złącze diagnostyczne. Przekaźnik dodatkowego gniazda zasilania. Oświetlenie wnętrza. |
| F14 | 25 A | Światła dzienne. Kierunkowskazy. Światła przeciwmgielne tylne. |
| F15 | 25 A | Lampy oświetlenia zewnętrznego z lewej strony. Światła pozycyjne z prawej strony. Dodatkowe światło STOP. |
| F16 | 20 A | Sterowanie systemem audio. |
| F17 | 7,5 A | Silnik dmuchawy. Zestaw wskaźników. Układ ogrzewania, wentylacji i klimatyzacji. |
| F18 | 10 A | Przełącznik świateł. Moduł kierownicy. |
| F19 | 5 A | Moduł interfejsu elementów sterowania/wyświetlacza z przodu. |
| F20 | 5 A | Bierny układ przeciwkradzieżowy. Zapłon. |
| F21 | 3 A | Sterowanie systemem audio. Opóźnienie wyłączenia zasilania akcesoriów. |
