W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2021, 2022.

Ford F-150 (2021-2022) to najnowsza generacja popularnego pick-upa z serii F-150. Oto kilka informacji na temat Forda F-150 (2021-2022):

  1. Innowacyjna konstrukcja: Ford F-150 (2021-2022) został zbudowany z wykorzystaniem zaawansowanych materiałów i technologii, w tym stopów aluminium i wysokowytrzymałych stali. Dzięki temu udało się zachować wytrzymałość i trwałość, jednocześnie redukując masę pojazdu i zwiększając efektywność paliwową.
  2. Silniki i napęd: Ford F-150 (2021-2022) oferuje szeroką gamę silników, które zapewniają różne poziomy mocy i elastyczności jazdy. Dostępne są silniki benzynowe, takie jak silnik V6 EcoBoost i silnik V8, a także zaawansowane silniki wysokoprężne. Dodatkowo, F-150 może być wyposażony w zaawansowany system napędu na cztery koła, który zapewnia doskonałą trakcję i zdolność do poruszania się po trudnym terenie.
  3. Wyposażenie i technologie: Ford F-150 (2021-2022) oferuje bogate wyposażenie i zaawansowane technologie, które podnoszą komfort, wygodę i bezpieczeństwo. Można spotkać takie funkcje jak systemy infotainment z dużymi ekranami dotykowymi, systemy audio premium, systemy nawigacji, bezprzewodową ładowarkę dla smartfonów, zaawansowane systemy bezpieczeństwa i wiele innych.
  4. Przestrzeń i funkcjonalność: F-150 (2021-2022) oferuje przestronne wnętrze, które zapewnia komfortową przestrzeń dla kierowcy i pasażerów. Kabina może być dostępna w różnych stylach, w tym kabina jednoosobowa, kabina SuperCab (rozciągnięta) i kabina SuperCrew (4 drzwi), które oferują wygodne miejsca dla pasażerów. Przestrzeń ładunkowa jest obszerna i wyposażona w praktyczne rozwiązania, takie jak systemy mocowania ładunku, składane siedzenia tylnej kanapy i dostęp do zasilania.
  5. Nowoczesne funkcje i rozwiązania: Ford F-150 (2021-2022) może być wyposażony w wiele innowacyjnych funkcji, które ułatwiają codzienną pracę i jazdę. Wśród nich znajdują się adaptacyjny tempomat, system automatycznego parkowania, monitorowanie martwego pola, systemy asystujące podczas holowania przyczep, systemy monitorowania ciśnienia w oponach i wiele innych.
  6. Potencjał off-roadowy: Ford F-150 (2021-2022) oferuje także specjalne wersje przeznaczone do jazdy w terenie, takie jak warianty Raptor i Tremor. Te modele są wyposażone w zaawansowane systemy napędu na cztery koła, specjalnie dostosowane zawieszenie, opony terenowe oraz wiele innych funkcji, które pozwalają na pokonywanie trudnych tras off-roadowych.
Zobacz także:  Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Warto zauważyć, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego modelu, rocznika i opcji wyposażenia. Jeśli jesteś zainteresowany konkretnym rocznikiem Forda F-150 (2021-2022), zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego modelu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford F-150 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 10 A Opóźnione zasilania akcesoriów.
3 7,5 A Bezprzewodowa ładowarka.
4 20 A Nieużywany.
5 Nieużywany.
6 10 A Przełącznik podnośnika szyby kierowcy.
7 10 A Moduł zmiany biegów.
8 5 A Moduł paszportu telefonu komórkowego.
9 5 A Połączony moduł czujnika.
10 Nieużywany.
11 Nieużywany.
12 7,5 A Ulepszona centralna brama;
Kontrola klimatu.
13 7,5 A Klaster instrumentów;
Moduł sterujący kolumny kierownicy.
14 15 A Nieużywany (zapasowy).
15 15 A Zintegrowany panel sterowania;
SYNC.
16 Nieużywany.
17 7,5 A Moduł sterowania reflektorami.
18 7,5 A Nieużywany.
19 5 A Przełącznik reflektorów.
20 5 A Start pasywny;
Stacyjka;
Elektromagnes blokady klucza.
21 5 A Przełącznik hamulca przyczepy.
22 5 A Nieużywany.
23 30 A Moduł sterujący drzwi kierowcy.
24 30 A Szyberdach.
25 20 A Nieużywany.
26 30 A Moduł sterujący drzwiami pasażera.
27 30 A Nieużywany.
28 30 A Wzmacniacz.
29 15 A 12-calowy wyświetlacz;
Regulowane pedały.
30 5 A Nieużywany.
31 10 A Odbiornik RF;
Monitor kierowcy;
Przełącznik zarządzania terenem.
32 20 A Moduł sterowania dźwiękiem.
33 Nieużywany.
34 30 A Przekaźnik uruchamiania/rozruchu.
35 5 A Praca/start falownika 400 W.
36 15 A Samościemniające się lusterko wewnętrzne;
Uruchomienie podgrzewania tylnego fotela;
Adaptacyjny bieg/start przedniego układu kierowniczego;
Podgrzewane koło (pojazdy bez adaptacyjnego układu kierowniczego z przodu).
37 20 A Zaawansowane systemy wspomagania kierowcy.
38 30 A CB Tylne elektryczne szyby.
Zobacz także:  Ford Taurus (2008) - schematy bezpieczników i przekaźników

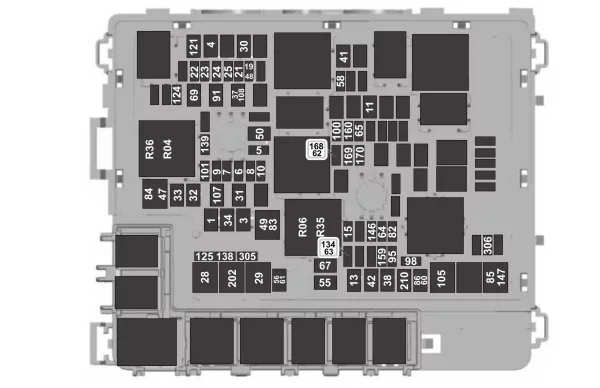

Skrzynka bezpieczników w komorze silnika

Ford F-150 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Moduł sterujący nadwozia – zasilanie z akumulatora na zasilaniu 1.
3 40 A Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 2.
4 30 A Pompa paliwowa.
5 5 A Cewka modułu sterującego układu napędowego.
6 25 A Moc modułu sterującego układu napędowego.
7 20 A Moc modułu sterującego układu napędowego.
8 20 A Moc modułu sterującego układu napędowego (hybryda).
8 10 A Moc modułu sterującego układem napędowym (gaz, olej napędowy, Raptor, Tremor).
9 20 A Moc modułu sterującego układu napędowego.
10 20 A Moc modułu sterującego układu napędowego (diesel).
11 30 A Rozrusznik.
13 40 A Silnik dmuchawy.
15 25 A Klakson.
19 20 A Przełącznik pługu śnieżnego (gaz);
Tylne podgrzewane fotele (gaz, diesel, hybryda).
21 10 A Reflektor jazdy/posuw startowy.
22 10 A Elektroniczne wspomaganie kierownicy.
23 10 A Elektryczne wspomaganie hamulców.
24 10 A Moduł sterowania układem napędowym (gaz, hybryda);
Moduł sterowania skrzynią biegów (diesel);
Moduł sterujący świec żarowych (diesel).
25 10 A Centralna kamera ze światłami stopu;
Kamera przyczepy. Falownik 2 kW;
Alternator 24 V – zasilanie rozruchowe/rozruchowe;
Analogowa kamera tylna.
28 50 A Elektryczne wspomaganie hamulców.
29 50 A Elektryczne wspomaganie hamulców.
30 40 A Elektrycznie regulowany fotel kierowcy.
31 30 A Fotel pasażera z napędem elektrycznym.
32 20 A Pomocniczy punkt zasilania.
33 20 A Pomocniczy punkt zasilania;
Inteligentna ładowarka USB.
34 20 A Pomocniczy punkt zasilania.
37 30 A Moduł tylnej klapy.
38 40 A Klimatyzowany moduł fotela;
Mocne deski do biegania.
41 25 A Elektrycznie przesuwane tylne okno.
42 30 A Moduł sterujący hamulca przyczepy.
47 50 A Opalenizna chłodząca (gaz, hybryda, Raptor, Tremor).
48 20 A Podgrzewane fotele tylne (Raptor, Tremor)
49 50 A Opalenizna chłodząca (gaz, hybryda, Raptor, Tremor).
50 40 A Podgrzewane podświetlenie (gaz, hybryda).
55 30 A Lampy holownicze przyczepy.
56 20 A Przyczepy holownicze światła stop i tum (złącze 4-stykowe).
58 10 A Lampy cofania do holowania przyczepy.
60 15 A Przekaźnik Upfitterl (Raptor, Tremor).
61 15 A Przekaźnik Upfitter 2 (Raptor, Tremor).
62 10 A Przekaźnik Upfitter 3 (Raptor, Tremor).
63 10 A Przekaźnik Upfitter 4 (Raptor, Tremor).
64 25 A Napęd na cztery koła.
65 15 A Moduł sterowania skrzynią biegów (diesel).
67 20 A Uruchomienie skrzyni biegów.
69 30 A Wycieraczka przedniej szyby z lewej strony.
82 25 A Napęd na cztery koła.
83 50 A Grzałka dodatkowa (diesel).
84 50 A Grzałka dodatkowa (diesel).
85 50 A Grzałka dodatkowa (diesel).
86 25 A System selektywnej redukcji katalitycznej (diesel).
91 20 A Moduł oświetlenia holowniczego przyczepy.
95 15 A Moc modułu sterującego układu napędowego (hybryda).
98 10 A Moc modułu sterującego układu napędowego (hybryda);
Pompy chłodziwa (hybrydowe).
100 15 A Reflektory lewe.
101 15 A Reflektory prawe.
105 50 A Aktywny układ kierowniczy z przodu.
107 30 A Ładowanie akumulatora holowniczego przyczepy.
108 15 A Lampy punktowe (police).
121 30 A Grzałka filtra paliwa (diesel).
124 5 A Moduł czujnika deszczu.
125 10 A Inteligentna ładowarka USB.
134 25 A Przekaźnik siedzeń wielokonturowych (gaz, olej napędowy, hybryda).
138 10 A Zwolnienie klapy tylnej.
139 5 A Inteligentna ładowarka USB.
146 15 A Moduł sterujący akumulatora trakcyjnego (hybrydowy).
147 40 A Wymień przekaźnik wentylatora chłodnicy powietrza (Raptor, Tremor).
159 5 A Zasilanie DC/DC (hybrydowe).
160 10 A Inteligentna kontrola łącza danych.
168 15 A Moduł sterujący akumulatora trakcyjnego (hybrydowy).
169 10 A Silnikowa elektryczna pompa chłodząca (hybrydowa).
170 10 A Moduł kontroli ostrzegania o pieszych (hybrydowy);
Moduł sterujący akumulatora trakcyjnego (hybrydowy);
Pompa chłodnicza silnika elektrycznego (hybrydowa).
202 60 A Moduł sterujący nadwozia B+.
210 30 A Zatrzymanie rozruchu modułu sterującego nadwozia.
305 5 A Przekaźnik Upfitter 5 (Raptor, Tremor).
306 5 A Przekaźnik Upfitter 6 (Raptor, Tremor).
Przekaźniki
R04 Elektroniczny przekaźnik wentylatora 1.
R06 Elektroniczny przekaźnik wentylatora 3.
R35 Dodatkowa grzałka.
R36 Dodatkowa grzałka.
