Ford Transit Custom i Tourneo Custom (2021) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2021.

Ford Transit Custom i Tourneo Custom to popularne i wszechstronne samochody użytkowe, które kontynuują swoją obecność na rynku w 2021 roku. Oba modele zostały zaprojektowane, aby spełnić różnorodne potrzeby biznesowe i transportowe. Oto kilka kluczowych informacji na temat tych pojazdów:

Wielozadaniowość: Zarówno Ford Transit Custom, jak i Tourneo Custom są samochodami wielozadaniowymi, które oferują różne konfiguracje siedzeń i przestrzeni ładunkowej. Transit Custom skupia się na funkcjonalności transportowej, podczas gdy Tourneo Custom jest bardziej skoncentrowany na komforcie pasażerów, oferując opcje przewozu osób.
Pojemność ładunkowa: Ford Transit Custom i Tourneo Custom nadal oferują dużą pojemność ładunkową, co czyni je idealnymi do przewozu towarów lub ekwipunku. Mogą być dostosowane do różnych potrzeb, a elastyczne rozwiązania dotyczące ładunku pozwalają na łatwy załadunek i rozładunek.
Wydajność i oszczędność paliwa: W 2021 roku Ford Transit Custom i Tourneo Custom są dostępne z różnymi jednostkami napędowymi, w tym benzynowymi, dieslami oraz wersjami hybrydowymi. Ford stale pracuje nad udoskonalaniem wydajności paliwowej swoich pojazdów, co ma duże znaczenie dla użytkowników, którzy często podróżują na długie dystanse lub wykonują wiele przejazdów.
Komfort i wyposażenie: Zarówno Transit Custom, jak i Tourneo Custom oferują wysoki poziom komfortu zarówno dla kierowcy, jak i pasażerów. Wnętrze zostało zaprojektowane z myślą o ergonomicznym układzie, a siedzenia są wygodne, co jest ważne podczas długich podróży. Oba modele są wyposażone w różne funkcje i technologie, takie jak systemy multimedialne, systemy wspomagające kierowcę oraz zaawansowane systemy bezpieczeństwa.
Koncentracja na technologiach: Wraz z postępem technologicznym, Ford Transit Custom i Tourneo Custom nieustannie wprowadzają nowe rozwiązania. Dostępne są zaawansowane systemy asystujące kierowcy, takie jak systemy monitorowania martwego pola, asystent parkowania i systemy kontroli trakcji. Ponadto, systemy multimedialne zapewniają łączność i rozrywkę na wysokim poziomie.
Znaczenie marki Ford: Ford ma długą historię produkcji samochodów użytkowych, a seria Transit, do której należą Transit Custom i Tourneo Custom, jest niezwykle popularna i ceniona na rynku. Dzięki swojej renomie i uznaniu jako niezawodne i trwałe pojazdy, Ford Transit Custom i Tourneo Custom są często wybierane przez przedsiębiorców i osoby poszukujące niezawodnego i wszechstronnego samochodu użytkowego.

Ford Transit Custom i Tourneo Custom (2021) kontynuują tradycję jako praktyczne i funkcjonalne samochody użytkowe, które oferują duży przestrzeń ładunkową, komfort oraz nowoczesne technologie. Wciąż pozostają popularnym wyborem wśród przedsiębiorców i osób potrzebujących niezawodnego środka transportu do swoich biznesowych i prywatnych zadań.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

2,0L EcoBlue

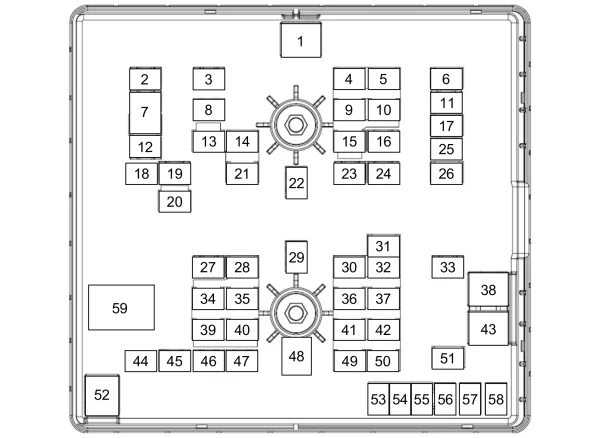

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50 A	Wycieraczki.
2	–	Nieużywany.
3	40 A	Element grzejny przedniej szyby z prawej strony.
4	15 A	Pompa spryskiwacza tylnej szyby.
5	–	Nieużywany.
6	–	Nieużywany.
7	40 A	Silnik dmuchawy z przodu.
8	40 A	Element grzejny przedniej szyby z lewej strony.
9	15 A	Zaczep zamka drzwi tylnych.
10	5 A	Moduł sterujący energią akumulatora — MHEV.
11	40 A	Dodatkowe gniazdo zasilania. Port USB.
12	20 A	Sygnał dźwiękowy.
13	20 A	Układ selektywnej redukcji katalitycznej.
14	10 A	Zasilanie pojazdu 5.
15	–	Nieużywany.
16	–	Nieużywany.
17	10 A	Reflektory ksenonowe prawe.
18	40 A	Odszranianie tylnej szyby.
19	20 A	Przednie światła przeciwmgielne.
20	10 A	Lusterka składane elektrycznie.
21	15 A	Zasilanie pojazdu 4.
22	40 A	Silnik dmuchawy z tyłu.
23	20 A	Pompa paliwowa.
24	40 A	Przekaźnik rozrusznika.
25	40 A	Dodatkowe gniazdo zasilania.
26	10 A	Reflektory ksenonowe lewe.
27	40 A	Układ selektywnej redukcji katalitycznej.
28	20 A	Zasilanie pojazdu 1.
29	40 A	Nagrzewnica filtra paliwa.
30	15 A	Pompa płynu chłodzącego.
31	5 A	Układ zapobiegający blokowaniu kół podczas hamowania.
32	15 A	Moduł sterujący skrzynią biegów.
33	30 A	Rozrusznik.
34	15 A	Układ selektywnej redukcji katalitycznej.
35	15 A	Zasilanie pojazdu 2.
36	5 A	Zintegrowany z pasem alternator rozrusznika — MHEV.
37	5 A	Świece żarowe. Moduł sterowania zespołem napędowym.
38	60 A	Świece żarowe.
39	15 A	Układ selektywnej redukcji katalitycznej.
40	10 A	Zasilanie pojazdu 3.
41	10 A	Monitorowanie świecy żarowej.
42	15 A	Zespół sterujący skrzynią biegów.
43	60 A	Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
44	25 A	Wentylator
45	30 A	Gniazdo przyczepy.
46	–	Nieużywany.
47	40 A	Tylne zawieszenie.
48	50 A	Wentylator
49	15 A	Czujnik tlenków azotu.
50	5 A	Nagrzewnica zamkniętego układu odpowietrzania skrzyni korbowej.
51	10 A	Sprzęgło klimatyzacji.
52	50 A	Wentylator
53	5 A	Aktywny napinacz — MHEV.
54	20 A	Ostrzegawczy sygnał akustyczny cofania.
55	25 A	Pompa płynu przekładniowego.
56	20 A	Nagrzewnica wspomagająca na paliwo.
57	25 A	Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
58	30 A	Gniazdo przyczepy.
59	–	Przekaźnik wentylatora chłodzenia.

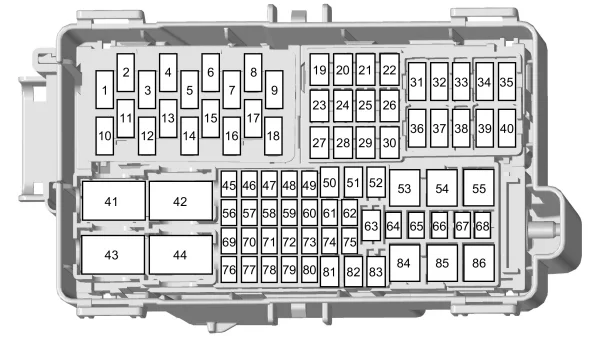

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Port USB.
2	–	Nieużywany.
3	5 A	Port USB.
4	–	Nieużywany.
5	5 A	Port USB.
6	–	Nieużywany.
7	–	Nieużywany.
8	–	Nieużywany.
9	10 A	Ogrzewane lusterka zewnętrzne.
10	–	Nieużywany.
11	–	Nieużywany.
12	–	Nieużywany.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	5 A	Czujnik deszczu.
17	–	Nieużywany.
18	20 A	Silniczek wycieraczki szyby tylnej.
19	–	Nieużywany.
20	–	Nieużywany.
21	20 A	Ogrzewanie tylnej szyby.
22	20 A	Ogrzewanie tylnej szyby.
23	20 A	Dodatkowe gniazdo zasilania.
24	20 A	Dodatkowe gniazdo zasilania.
25	25 A	Silniczek wycieraczki przedniej szyby.
26	25 A	Silniczek wycieraczki przedniej szyby.
27	–	Nieużywany.
28	–	Nieużywany.
29	–	Nieużywany.
30	–	Nieużywany.
31	–	Nieużywany.
32	–	Nieużywany.
33	–	Nieużywany.
34	–	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	–	Nieużywany.
38	–	Nieużywany.
39	–	Nieużywany.
40	–	Nieużywany.
41	–	Nieużywany.
42	40 A	Przekaźnik zapłonu/rozruchu.
43	–	Przekaźnik niefabrycznego wyposażenia opcjonalnego.
44	40 A	Przekaźnik zapłonu/rozruchu.
45	10 A	Moduł niefabrycznego wyposażenia opcjonalnego.
46	15 A	Moduł holowania przyczepy.
47	5 A	Nagrzewnica zasilana paliwem.
48	–	Nieużywany.
49	10 A	Przełącznik pedału hamulca.
50	–	Nieużywany.
51	–	Nieużywany.
52	30 A	Siedzenie kierowcy regulowane elektrycznie.
53	60 A	Akumulator.
54	60 A	Przemiennik prądu.
55	50 A	Moduł sterujący układami nadwozia.
56	–	Nieużywany.
57	–	Nieużywany.
58	10 A	Interfejs nadwozia pojazdu kempingowego. Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego. Dodatkowa skrzynka przyłączowa.
59	–	Nieużywany.
60	–	Nieużywany.
61	7,5 A	Tachograf.
62	15 A	Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
63	20 A	Dodatkowe gniazdo zasilania.
64	–	Nieużywany.
65	–	Nieużywany.
66	10 A	Układ przekaźników rozszerzonego odcięcia.
67	–	Nieużywany.
68	5 A	Moduł holowania przyczepy.
69	30 A	Elektroniczny układ wspomagania kierownicy.
70	–	Nieużywany.
71	10 A	Podgrzewane siedzenia.
72	10 A	Podgrzewane siedzenia.
73	20 A	Moduł reflektorów adaptacyjnych. Regulacja ustawienia reflektorów.
74	–	Nieużywany.
75	10 A	Skrzynka rozdzielcza zasilania.
76	–	Nieużywany.
77	5 A	Włącznik reflektorów.
78	–	Nieużywany.
79	5 A	Przekaźnik zapłonu/rozruchu.
80	–	Nieużywany.
81	–	Nieużywany.
82	–	Nieużywany.
83	15 A	Moduł sterujący układu kontroli dynamiki pojazdu.
84	50 A	Moduł sterujący układami nadwozia.
85	–	Nieużywany.
86	50 A	Moduł sterujący układami nadwozia.

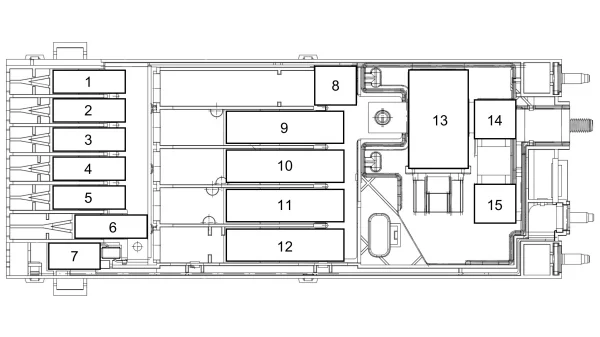

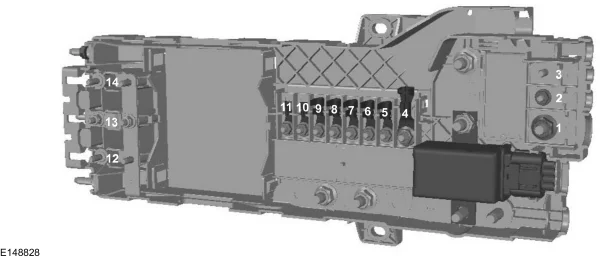

Dodatkowa skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	125 A	Moduł sterujący układami nadwozia.
2	80 A	Elektroniczny układ wspomagania kierownicy.
3	150 A	Dodatkowa nagrzewnica.
4	–	Nieużywany.
5	–	Nieużywany.
6	150 A	Skrzynka bezpieczników w przedziale pasażerskim.
7	60 A	Pojazd kempingowy.
8	–	Akumulator.
9	470 A	Przetwornik prądu stałego na prąd stały.
10	300 A	Skrzynka bezpieczników w komorze silnika.
11	–	Nieużywany.
12	150 A	Skrzynka bezpieczników w przedziale kierowcy.
13	–	Przekaźnik zmniejszania obciążenia.
14	180 A	Dodatkowe gniazdo zasilania 1.
15	60 A	Dodatkowe gniazdo zasilania 2.

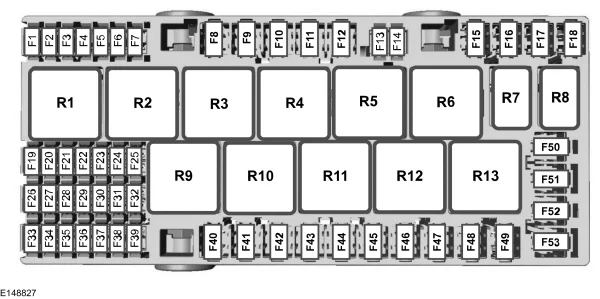

Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	10 A	Przemiennik prądu.
3	7,5 A	Przełącznik okna sterowanego elektrycznie. Sterowane elektrycznie lusterka zewnętrzne.
4	20 A	Nieużywany.
5	–	Nieużywany.
6	10 A	Nieużywany.
7	10 A	Nieużywany.
8	5 A	Syrena systemu alarmowego.
9	5 A	Czujnik wtargnięcia. Klimatyzacja z tyłu pojazdu.
10	–	Nieużywany.
11	–	Nieużywany.
12	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji.
13	7,5 A	Złącze diagnostyczne. Kolumna kierownicza. Zestaw wskaźników.
14	15 A	Moduł sterujący energią akumulatora — MHEV.
15	15 A	Moduł SYNC 3.
16	–	Nieużywany.
17	7,5 A	Tachograf.
18	7,5 A	Nieużywany.
19	5 A	Syrena alarmu zasilana przez baterię.
20	5 A	Włącznik zapłonu.
21	5 A	Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym.
22	5 A	Moduł sterujący systemem ostrzegania pieszych.
23	30 A	Nieużywany.
24	30 A	Nieużywany.
25	20 A	Moduł drzwi kierowcy.
26	30 A	Moduł drzwi pasażera.
27	30 A	Nieużywany.
28	30 A	Nieużywany.
29	15 A	Nieużywany.
30	5 A	Nieużywany.
31	10 A	Złącze diagnostyczne. Odbiornik kluczyka ze zdalnym sterowaniem.
32	20 A	Radio. Moduł telematyczny.
33	–	Nieużywany.
34	30 A	Tachograf. Centrum komunikatów. Nagrzewnica o dodatnim współczynniku temperaturowym. Przetwornik prądu stałego na prąd zmienny. Kamera układu pomocy w utrzymaniu pasa ruchu. Układ pomocy przy parkowaniu. Kolumna kierownicza.
35	5 A	Nieużywany.
36	15 A	Układ pomocy przy parkowaniu. Kamera układu pomocy w utrzymaniu pasa ruchu. Moduł sterujący kolumną kierowniczą.
37	20 A	Nieużywany.
38	30 A	Okna sterowane elektrycznie.

2,2L Diesel

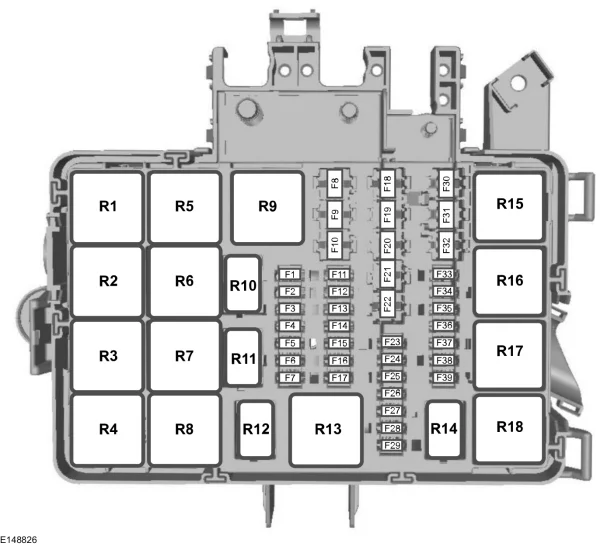

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	–	Nieużywany.
F2	–	Nieużywany.
F3	–	Nieużywany.
F4	–	Nieużywany.
F5	3 A	Świeca żarowa parownika filtra cząstek stałych.
F6	3 A	Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F7	7,5 A	Moduł sterowania zespołem napędowym. Moduł jednostki sterującej układu Telematics.
F8	–	Nieużywany.
F9	30 A	Wycieraczka przedniej szyby po lewej stronie.
F10	30 A	Wycieraczka przedniej szyby po prawej stronie.
F11	10 A	Sprzęgło klimatyzacji.
F12	20 A	Świeca żarowa parownika filtra cząstek stałych.
F13	–	Nieużywany.
F14	–	Nieużywany.
F15	–	Nieużywany.
F16	–	Nieużywany.
F17	–	Nieużywany.
F18	40 A	Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F19	30 A	Elektromagnes rozrusznika.
F20	60 A	Świece żarowe.
F21	60 A	Przekaźnik zapłonu 3.
F22	30 A	Nagrzewnica wspomagająca na paliwo.
F23	10 A	Nieużywany (zapasowy).
F24	7,5 A	Pompa paliwa.
F25	15 A	Nieużywany (zapasowy).
F26	–	Nieużywany.
F27	–	Nieużywany.
F28	–	Nieużywany.
F29	3 A	Zespół audio.
F30	60 A	Wentylator chłodzenia o niskiej prędkości.
F31	–	Nieużywany.
F32	60 A	Silniczek wycieraczki przedniej szyby.
F33	–	Nieużywany.
F34	–	Nieużywany.
F35	15 A	Moduł sterowania zespołem napędowym.
F36	7,5 A	Przepływomierz masowy powietrza.
F37	7,5 A	Zawór sterujący dawką paliwa.
F38	7,5 A	Sprzęgło klimatyzacji.
F39	15 A	Czujnik temperatury spalin. Pompa paliwa układu parownika paliwa. Elektromagnetyczny zawór obejściowy płynu chłodzącego. Wentylator chłodzenia o niskiej prędkości. Wentylator chłodzenia o wysokiej prędkości.

Numer przekaźnika	Opis
R1	Przekaźnik zapłonu 3.
R2	Nieużywany.
R3	Wycieraczka szyby tylnej.
R4	Przekaźnik wycieraczek przedniej szyby.
R5	Nieużywany.
R6	Wycieraczki przedniej szyby.
R7	Prędkość wycieraczki przedniej szyby.
R8	Nagrzewnica paliwa.
R9	Rozrusznik
R10	Sprzęgło klimatyzacji.
R11	Świeca żarowa układu parownika paliwa.
R12	Pompa paliwa.
R13	Nieużywany.
R14	Nieużywany.
R15	Wentylator chłodzenia o niskiej prędkości.
R16	Nieużywany.
R17	Moduł sterowania zespołem napędowym.
R18	Wentylator chłodzenia o wysokiej prędkości.

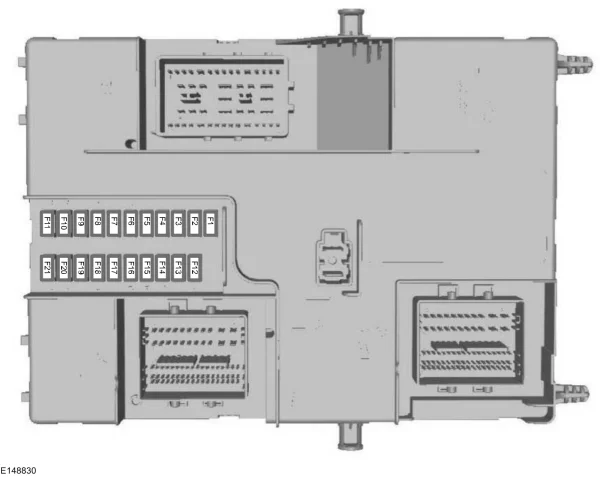

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	10 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
F2	–	Nieużywany.
F3	10 A	Ogrzewane lusterka zewnętrzne.
F4	–	Nieużywany.
F5	20 A	Nagrzewnica wspomagająca na paliwo.
F6	5 A	Tachograf.
F7	10 A	Adaptacyjny układ kontroli prędkości.
F8	40 A	Przetwornik prądu stałego na prąd zmienny.
F9	–	Nieużywany.
F10	30 A	Siedzenie kierowcy regulowane elektrycznie.
F11	–	Nieużywany.
F12	–	Nieużywany.
F13	–	Nieużywany.
F14	5 A	Moduł sterowania zespołem napędowym.
F15	40 A	Moduł sterowania zespołem napędowym.
F16	40 A	Skrzynka bezpieczników w przedziale pasażerskim.
F17	–	Nieużywany.
F18	30 A	Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F19	5 A	Tachograf.
F20	5 A	Przekaźnik ogrzewania przedniej szyby. Przekaźnik ogrzewanego lusterka zewnętrznego. Gniazdo zasilania prądem zmiennym. Przetwornik prądu stałego na prąd zmienny.
F21	10 A	Złącze pojazdu zmodyfikowanego.
F22	15 A	Skrzynka bezpieczników w przedziale pasażerskim.
F23	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji.
F24	5 A	Regulacja ustawienia reflektorów.
F25	7,5 A	Oświetlenie wnętrza.
F26	10 A	Podgrzewane siedzenia.
F27	10 A	Podgrzewane siedzenia.
F28	20 A	Światła doświetlające zakręty.
F29	10 A	Kamera wsteczna. Wewnętrzne lusterko wsteczne. Układ pomocy w utrzymaniu pasa ruchu.
F30	5 A	Adaptacyjny układ kontroli prędkości.
F31	–	Nieużywany.
F32	10 A	Lampka oświetlenia wnętrza
F33	–	Nieużywany.
F34	20 A	Wycieraczka szyby tylnej.
F35	5 A	Lusterka składane elektrycznie.
F36	20 A	Sygnał dźwiękowy.
F37	7,5 A	Nieużywany (zapasowy).
F38	5 A	Przekaźnik wycieraczek przedniej szyby. Przekaźnik wycieraczki tylnej szyby. Przekaźnik sygnału dźwiękowego. Przekaźnik silniczka dmuchawy.
F39	7,5 A	Okna sterowane elektrycznie. Układ ogrzewania, wentylacji i klimatyzacji z tyłu pojazdu. Układ zamka centralnego bez kluczyka.
F40	40 A	Silnik dmuchawy.
F41	40 A	Silnik dmuchawy z tyłu.
F42	30 A	Ogrzewana szyba tylna.
F43	30 A	Moduł przyczepy.
F44	60 A	Dodatkowe gniazda zasilania.
F45	–	Nieużywany.
F46	30 A	Okna sterowane elektrycznie.
F47	20 A	Zapalniczka.
F48	20 A	Dodatkowe gniazda zasilania z tyłu.
F49	20 A	Dodatkowe gniazda zasilania z przodu.
F50	60 A	Przekaźnik zapłonu 1.
F51	60 A	Przekaźnik zapłonu 2.
F52	40 A	Element grzejny przedniej szyby z lewej strony.
F53	40 A	Element grzejny przedniej szyby z prawej strony.

Numer przekaźnika	Opis
R1	Nagrzewnica wspomagająca na paliwo.
R2	Dodatkowe gniazda zasilania.
R3	Nieużywany.
R4	Przekaźnik zapłonu 2.
R5	Nieużywany.
R6	Przekaźnik zapłonu 1.
R7	Sygnał dźwiękowy.
R8	Nieużywany.
R9	Silnik dmuchawy.
R10	Silnik dmuchawy z tyłu.
R11	Ogrzewana szyba tylna. Ogrzewane lusterka zewnętrzne.
R12	Element grzejny przedniej szyby z prawej strony.
R13	Element grzejny przedniej szyby z lewej strony.

Skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	470 A	Alternator. Rozrusznik Skrzynka przyłączowa w komorze silnika.
F2	100 A	Skrzynka bezpieczników w przedziale pasażerskim.
F3	–	Nieużywany.
F4	200 A	Dodatkowa skrzynka przyłączeniowa.
F5	100 A	Dodatkowa skrzynka przyłączeniowa.
F6	80 A	Elektryczna nagrzewnica wspomagająca.
F7	80 A	Przekaźnik ogrzewania przedniej szyby.
F8	100 A	Skrzynka przyłączowa w komorze silnika.
F9	100 A	Dodatkowa skrzynka przyłączeniowa.
F10	60 A	Skrzynka bezpieczników w przedziale pasażerskim.
F11	60 A	Skrzynka bezpieczników w przedziale pasażerskim.
F12	60 A	Złącze pojazdu zmodyfikowanego.
F13	60 A	Złącze pojazdu zmodyfikowanego.
F14	60 A	Złącze pojazdu zmodyfikowanego.

PHEV

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50 A	Wycieraczki.
2	–	Nieużywany.
3	40 A	Element grzejny przedniej szyby z prawej strony.
4	15 A	Silniczek tylnego spryskiwacza.
5	–	Nieużywany.
6	5 A	Siłownik pokrywy wlewu paliwa.
7	40 A	Silnik dmuchawy z przodu.
8	40 A	Element grzejny przedniej szyby z lewej strony.
9	–	Nieużywany.
10	5 A	Zawór odcinający zbiornik paliwa.
11	40 A	Dodatkowe gniazdo zasilania. Port USB.
12	20 A	Sygnał dźwiękowy.
13	10 A	Zasilanie pojazdu 3.
14	5 A	Zawór odcinający rdzeń nagrzewnicy.
15	5 A	Pompa płynu chłodzącego turbosprężarki.
16	–	Nieużywany.
17	10 A	Reflektory ksenonowe prawe.
18	40 A	Odszranianie tylnej szyby.
19	30 A	Moduł napędu pompy paliwa.
20	10 A	Lusterka składane elektrycznie.
21	15 A	Pompa płynu chłodzącego o wysokiej temperaturze.
22	40 A	Silnik dmuchawy z tyłu.
23	–	Nieużywany.
24	40 A	Zapłon/rozruch.
25	40 A	Dodatkowe gniazda zasilania.
26	10 A	Reflektory ksenonowe lewe.
27	–	Nieużywany.
28	15 A	Pompa płynu chłodzącego elektronicznego układu sterowania pracą silnika elektrycznego.
29	40 A	Pompa podciśnienia układu hamulcowego.
30	15 A	Pompa płynu chłodzącego akumulatora trakcyjnego.
31	5 A	Układ zapobiegający blokowaniu kół podczas hamowania.
32	–	Nieużywany.
33	30 A	Moduł sterowania zespołem napędowym.
34	15 A	Zasilanie pojazdu 4.
35	5 A	Zawór chłodzenia akumulatora trakcyjnego.
36	5 A	Zawór odcinający parownik z przodu.
37	–	Nieużywany.
38	–	Nieużywany.
39	15 A	Zasilanie pojazdu 2.
40	5 A	Sprężarka układu klimatyzacji.
41	5 A	Zawór odcinający wymiennik ciepła.
42	5 A	Zawór odcinający tylną nagrzewnicę.
43	60 A	Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
44	25 A	Wentylator
45	30 A	Gniazdo przyczepy.
46	40 A	Element grzejny 3.
47	40 A	Element grzejny 1.
48	50 A	Wentylator
49	10 A	Nagrzewnica o dodatnim współczynniku temperaturowym.
50	5 A	Zawór odcinający parownik z tyłu.
51	15 A	Moduł sterujący energią akumulatora.
52	50 A	Wentylator
53	5 A	Zawór odcinający obejście.
54	10 A	Moduł sterujący ładowaniem akumulatora.
55	5 A	Moduł sterujący pojazdem.
56	–	Nieużywany.
57	25 A	Zawory układu zapobiegającego blokowaniu kół podczas hamowania.
58	40 A	Element grzejny 2.
59	–	Przekaźnik wentylatora chłodzenia.

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Port USB.
2	–	Nieużywany.
3	5 A	Port USB.
4	–	Nieużywany.
5	5 A	Port USB.
6	–	Nieużywany.
7	–	Nieużywany.
8	–	Nieużywany.
9	10 A	Ogrzewane lusterka zewnętrzne.
10	–	Nieużywany.
11	–	Nieużywany.
12	15 A	Moduł sterujący pojazdem.
13	15 A	Moduł sterujący pojazdem.
14	15 A	Moduł sterujący pojazdem.
15	–	Nieużywany.
16	5 A	Czujnik deszczu.
17	–	Nieużywany.
18	20 A	Silniczek wycieraczki szyby tylnej.
19	–	Nieużywany.
20	–	Nieużywany.
21	20 A	Ogrzewanie tylnej szyby.
22	20 A	Ogrzewanie tylnej szyby.
23	20 A	Dodatkowe gniazdo zasilania.
24	20 A	Dodatkowe gniazdo zasilania.
25	25 A	Silniczek wycieraczki przedniej szyby.
26	25 A	Silniczek wycieraczki przedniej szyby.
27	–	Nieużywany.
28	–	Nieużywany.
29	–	Nieużywany.
30	–	Nieużywany.
31	–	Nieużywany.
32	–	Nieużywany.
33	–	Nieużywany.
34	–	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	–	Nieużywany.
38	–	Nieużywany.
39	–	Nieużywany.
40	–	Nieużywany.
41	–	Nieużywany.
42	40 A	Przekaźnik zapłonu/rozruchu.
43	10 A	Przekaźnik niefabrycznego wyposażenia opcjonalnego.
44	40 A	Przekaźnik zapłonu/rozruchu.
45	10 A	Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
46	15 A	Moduł holowania przyczepy.
47	10 A	Przetwornik prądu przemiennego na prąd stały alternatora.
48	–	Nieużywany.
49	10 A	Przełącznik pedału hamulca.
50	–	Nieużywany.
51	–	Nieużywany.
52	30 A	Siedzenie kierowcy regulowane elektrycznie.
53	60 A	Akumulator.
54	–	Nieużywany.
55	50 A	Moduł sterujący układami nadwozia.
56	–	Nieużywany.
57	–	Nieużywany.
58	10 A	Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego.
59	10 A	Układ monitorowania martwego pola.
60	10 A	Nieużywany.
61	7,5 A	Tachograf.
62	15 A	Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
63	20 A	Dodatkowe gniazdo zasilania.
64	–	Nieużywany.
65	–	Nieużywany.
66	10 A	Przekaźnik niefabrycznego wyposażenia opcjonalnego.
67	–	Nieużywany.
68	5 A	Moduł holowania przyczepy.
69	5 A	Elektroniczny układ wspomagania kierownicy.
70	–	Nieużywany.
71	10 A	Podgrzewane siedzenia.
72	10 A	Podgrzewane siedzenia.
73	20 A	Przełącznik świateł.
74	–	Nieużywany.
75	20 A	Skrzynka rozdzielcza zasilania.
76	10 A	Nieużywany.
77	5 A	Włącznik reflektorów.
78	10 A	Przetwornik prądu stałego na prąd przemienny silnika elektrycznego.
79	–	Przekaźnik zapłonu/rozruchu.
80	5 A	Nieużywany.
81	40 A	Moduł sterujący układu kontroli dynamiki pojazdu.
82	30 A	Nieużywany.
83	15 A	Moduł sterujący układu kontroli dynamiki pojazdu.
84	50 A	Moduł sterujący układami nadwozia.
85	–	Nieużywany.
86	50 A	Moduł sterujący układami nadwozia.

Dodatkowa skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	125 A	Moduł sterujący układami nadwozia.
2	80 A	Elektroniczny układ wspomagania kierownicy.
3	150 A	Dodatkowa nagrzewnica.
4	–	Nieużywany.
5	–	Nieużywany.
6	150 A	Skrzynka bezpieczników w przedziale pasażerskim.
7	60 A	Pojazd kempingowy.
8	–	Akumulator.
9	470 A	Przetwornik prądu stałego na prąd stały.
10	300 A	Skrzynka bezpieczników w komorze silnika.
11	–	Nieużywany.
12	150 A	Skrzynka bezpieczników w przedziale kierowcy.
13	–	Przekaźnik zmniejszania obciążenia.
14	180 A	Dodatkowe gniazdo zasilania 1.
15	60 A	Dodatkowe gniazdo zasilania 2.

Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	10 A	Przemiennik prądu.
3	7,5 A	Przełącznik okna sterowanego elektrycznie. Sterowane elektrycznie lusterka zewnętrzne.
4	20 A	Nieużywany.
5	–	Nieużywany.
6	10 A	Syrena systemu alarmowego.
7	10 A	Nieużywany.
8	5 A	Modem telematyczny.
9	5 A	Czujnik wtargnięcia. Klimatyzacja z tyłu pojazdu.
10	–	Nieużywany.
11	–	Nieużywany.
12	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji.
13	7,5 A	Złącze diagnostyczne. Kolumna kierownicza. Zestaw wskaźników.
14	–	Nieużywany.
15	15 A	Moduł SYNC 3.
16	–	Nieużywany.
17	7,5 A	Tachograf.
18	7,5 A	Nieużywany.
19	5 A	Syrena alarmu zasilana przez baterię.
20	5 A	Włącznik zapłonu.
21	5 A	Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym.
22	5 A	Moduł sterujący systemem ostrzegania pieszych.
23	30 A	Nieużywany.
24	30 A	Nieużywany.
25	20 A	Moduł drzwi kierowcy.
26	30 A	Moduł drzwi pasażera.
27	30 A	Nieużywany.
28	30 A	Nieużywany.
29	15 A	Nieużywany.
30	5 A	Nieużywany.
31	10 A	Złącze diagnostyczne. Odbiornik kluczyka ze zdalnym sterowaniem.
32	20 A	Radio.
33	–	Nieużywany.
34	30 A	Tachograf. Centrum komunikatów. Nagrzewnica o dodatnim współczynniku temperaturowym. Przetwornik prądu stałego na prąd zmienny. Kamera układu pomocy w utrzymaniu pasa ruchu. Układ pomocy przy parkowaniu. Kolumna kierownicza.
35	5 A	Nieużywany.
36	15 A	Układ pomocy przy parkowaniu. Kamera układu pomocy w utrzymaniu pasa ruchu. Moduł sterujący kolumną kierowniczą.
37	20 A	Nieużywany.
38	30 A	Okna sterowane elektrycznie.

Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	15 A	Zamek centralny.
F2	15 A	Zamek centralny.
F3	15 A	Włącznik zapłonu. Akumulator pomocniczy.
F4	5 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
F5	5 A	Moduł czujnika deszczu. Reflektory automatyczne.
F6	15 A	Pompka spryskiwacza przedniej szyby.
F7	7,5 A	Lusterka zewnętrzne.
F8	15 A	Przednie światła przeciwmgielne.
F9	10 A	Światło drogowe z prawej strony.
F10	10 A	Światło drogowe z lewej strony.
F11	25 A	Lampy oświetlenia zewnętrznego z prawej strony. Światła pozycyjne z lewej strony.
F12	20 A	Syrena alarmowa Syrena alarmu zasilana przez baterię.
F13	15 A	Złącze diagnostyczne. Przekaźnik dodatkowego gniazda zasilania. Oświetlenie wnętrza.
F14	25 A	Światła dzienne. Kierunkowskazy. Światła przeciwmgielne tylne.
F15	25 A	Lampy oświetlenia zewnętrznego z lewej strony. Światła pozycyjne z prawej strony. Dodatkowe światło STOP.
F16	20 A	Sterowanie systemem audio.
F17	7,5 A	Silnik dmuchawy. Zestaw wskaźników. Układ ogrzewania, wentylacji i klimatyzacji.
F18	10 A	Przełącznik świateł. Moduł kierownicy.
F19	5 A	Moduł interfejsu elementów sterowania/wyświetlacza z przodu.
F20	5 A	Bierny układ przeciwkradzieżowy. Zapłon.
F21	3 A	Sterowanie systemem audio. Opóźnienie wyłączenia zasilania akcesoriów.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Więcej w kategorii: Ford →

Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.
