W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2017, 2018. Ford Transit i Tourneo Custom to dwa różne modele samochodów produkowanych przez amerykańskiego producenta Forda. Oba modele były dostępne w latach 2017-2018 i należą do rodziny Ford Transit, która obejmuje różne rozmiary i konfiguracje pojazdów dostawczych […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2017, 2018.
Ford Transit i Tourneo Custom to dwa różne modele samochodów produkowanych przez amerykańskiego producenta Forda. Oba modele były dostępne w latach 2017-2018 i należą do rodziny Ford Transit, która obejmuje różne rozmiary i konfiguracje pojazdów dostawczych i pasażerskich.
Transit Custom oferuje różne możliwości konfiguracji, umożliwiające dostosowanie pojazdu do indywidualnych potrzeb użytkownika. Przestrzeń ładunkowa jest dobrze zaprojektowana i oferuje łatwe załadunek i rozładunek, a także możliwość dostosowania wnętrza za pomocą systemów montażowych.
Wnętrze Transit Custom zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina jest ergonomiczna, z łatwo dostępnymi przyciskami i elementami kontrolnymi, ułatwiającymi obsługę podczas pracy. Wyposażenie obejmuje zaawansowane systemy multimedialne, klimatyzację, systemy bezpieczeństwa i wsparcia kierowcy, aby zapewnić komfort i wygodę podczas codziennej pracy.
Pod względem osiągów, Transit Custom oferuje różne silniki, zarówno benzynowe, jak i wysokoprężne, które zapewniają odpowiednią moc i oszczędność paliwa. Samochód ten jest również wyposażony w różne systemy wspomagające jazdę, takie jak kontroli trakcji i stabilizacji, asystent parkowania i systemy bezpieczeństwa, które wpływają na zwiększenie bezpieczeństwa podczas jazdy.
Wnętrze Tourneo Custom jest zaprojektowane w celu zapewnienia maksymalnego komfortu podróżującym. Kabinę cechuje wysoka jakość wykonania, regulowane fotele, duże przestrzenie bagażowe i zaawansowane systemy multimedialne. Tourneo Custom oferuje również różne opcje konfiguracji siedzeń, umożliwiające dostosowanie wnętrza do indywidualnych potrzeb pasażerów.
Pod względem napędu, Tourneo Custom oferuje różne silniki benzynowe i wysokoprężne, które zapewniają odpowiednią moc i ekonomiczność paliwa. Samochód ten jest również wyposażony w różne systemy bezpieczeństwa i wspomagające jazdę, takie jak system kontroli trakcji, systemy monitorowania martwego pola i asystent parkowania, które wpływają na zwiększenie bezpieczeństwa i komfortu jazdy.
Podsumowując, zarówno Ford Transit Custom, jak i Tourneo Custom (2017-2018) są wszechstronnymi i niezawodnymi pojazdami, które oferują dużą przestrzeń ładunkową (w przypadku Transit Custom) oraz przestronne wnętrze pasażerskie (w przypadku Tourneo Custom). Oba modele są wyposażone w zaawansowane technologie, systemy bezpieczeństwa i wygodne wnętrza, aby sprostać różnym potrzebom użytkowników.
Schematy skrzynek bezpieczników (z wyjątkiem 2,2 l oleju napędowego)

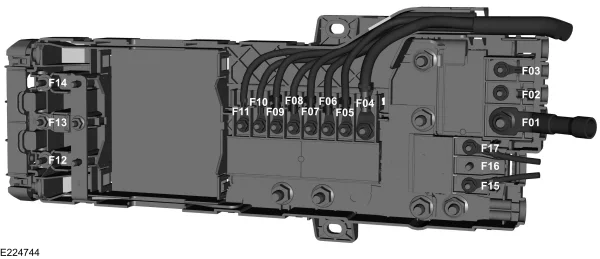

Skrzynka bezpieczników wstępnych
Numer | Ampery [A] | Opis |
---|---|---|
Bezpieczniki główne | ||
F1 | 470A | Skrzynka bezpieczników w komorze silnika. Rozrusznik. Alternator. |
F2 | 100A | Skrzynka bezpieczników w przedziale pasażerskim. Skrzynka bezpieczników modułu sterującego nadwozia. |
F3 | 40A | Falownik prądu stałego (DC/AC). |
F4 | 200A | Zasilanie pomocniczej skrzynki przekaźnikowej 1. |
F5 | 100A | Zasilanie wtórnej skrzynki przekaźnikowej 2. |
F6 | 100A | Ogrzewanie kabiny. |
F7 | 80A | Podgrzewany przekaźnik szyby przedniej. |
F8 | 100A | Skrzynka bezpieczników w przedziale pasażerskim. Zasilanie wtórnej skrzynki przekaźnikowej 5. |
F9 | 100A | Zasilanie wtórnej skrzynki przekaźnikowej 3. |
F10 | 100A | Zasilanie wtórnej skrzynki przekaźnikowej 4. |
F11 | 100A | Przekaźnik modułu sterującego układu napędowego. |
F12 | 60A | Pomocniczy punkt zasilania 1 (zmodyfikowane połączenie pojazdu). |
F13 | 60A | Pomocniczy punkt zasilania 2 (zmodyfikowane połączenie pojazdu). |
F14 | 60A | Pomocniczy punkt zasilania 3 (zmodyfikowane połączenie pojazdu). |
F15 | 60A | Tylna klimatyzacja. |
F 16 | 100A | Nieużywany. |
F17 | 60A | Camper (zmodyfikowane połączenie pojazdu). |

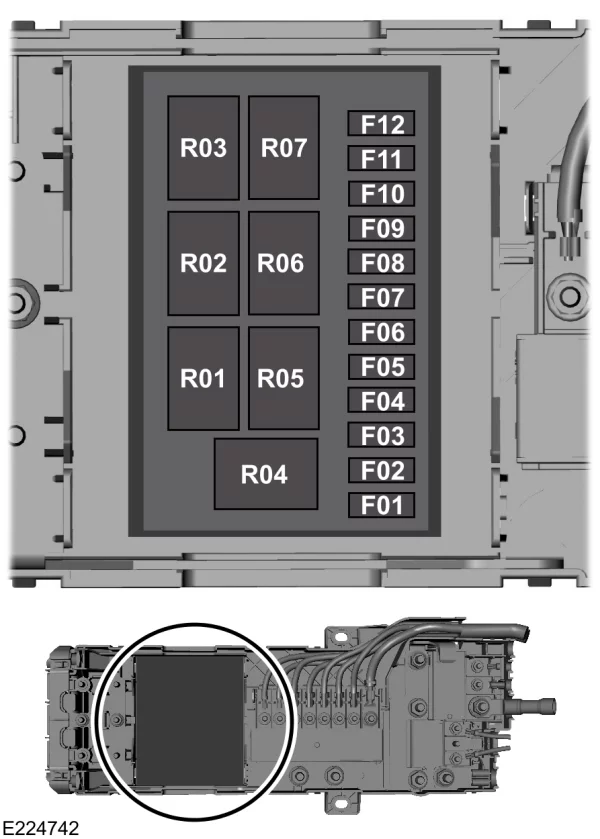

Bezpieczniki i przekaźniki za pokrywą | ||
F1 | 3A | Włącznik światła zewnętrznego. Przełącznik podgrzewacza wody. Pomocniczy wyłącznik zasilania. |
F2 | 20A | Zasilacz. |
F3 | 20A | Moc R1 (latarnia). |
F4 | 20A | Moc R2 (zapłon). |
F5 | 15A | Moc R3 (dodatkowy punkt zasilania, podgrzewacz wody). |
F6 | 15A | Moc R4 (lampa wewnętrzna). |
F7 | 15A | Moc R5, R6 (kierunkowskazy, pomocniczy punkt zasilania). |
F8 | 10 A | Zasilanie R7 (Oświetlenie wewnętrzne). |
F9 | 20A | Nadajnik radiowy. |
F10 | 5A | Przekaźnik wyłącznika zapłonu. |
F11 | 15A | Przekaźnik wyłącznika zapłonu. |
F12 | – | Nieużywany. |
R1 | – | Przekaźnik sygnalizacyjny. |
R2 | – | Przekaźnik zapłonu. |
R3 | – | Dodatkowy punkt zasilania 2. Podgrzewacz wody. |
R4 | – | Przekaźnik oświetlenia wnętrza. |
R5 | – | Pomocniczy punkt zasilania 1. Kierunkowskaz (lewa strona). |
R6 | – | Kierunkowskaz (prawa strona). |
R7 | – | Oświetlenie wewnętrzne. |

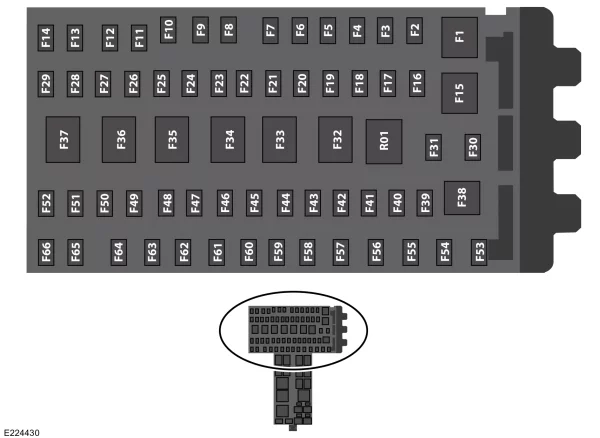

Skrzynka bezpieczników w przedziale pasażerskim
Numer | Ampery [A] | Opis |
---|---|---|
F1 | 60A | Przekaźnik silnika wycieraczek szyby przedniej. |
F2 | 40A | Silnik dmuchawy. |
F3 | 15A | Nieużywany / Moduł interfejsu sieciowego kontrolera. |
F4 | 40A | Ogrzewana tylna szyba. Podgrzewane lusterka zewnętrzne. |
F5 | 40A | Dostawa przyczepy B+. |
F6 | 40A | Pomocniczy punkt zasilania 2. |
F7 | 40A | Pomocniczy punkt zasilania 1. |
F8 | 20A | Klakson. |
F9 | 15A | Przekaźnik spryskiwacza tylnej szyby. |
F10 | 10 A | Cewki przekaźników R1, R2, R3, R4, R5, R10, R17. |
F11 | 5A | Nieużywany / port USB. |
F12 | 5A | Nieużywany / port USB. |
F13 | 20A | Zapalniczka. |
F14 | 20A | Dodatkowy punkt zasilania na tablicy rozdzielczej. |
F15 | 50A | Moduł jakości napięcia. Moduł sterujący nadwozia. |
F 16 | 25A | Moduł układu przeciwblokującego. Elektroniczne sterowanie zaworami programu stabilności. |
F17 | 5A | Cewka przekaźnika napięcia dodatniego akumulatora modułu sterującego zespołu napędowego. |
F18 | 10 A | Lampa hamowania. |
F19 | 15A | Blokowanie przekaźnika ładunku. |
F20 | 5A | Nagrzewnica wspomagająca opalana paliwem. |
F21 | 15A | Jednostka sterująca automatycznej skrzyni biegów. |
F22 | 25A | Pompa oleju automatycznej skrzyni biegów. |
F23 | 5A | Nieużywany / port USB. |
F24 | 10 A | Podgrzewane lusterka zewnętrzne. |
F25 | 7,5A | Odblokowanie drzwi kierowcy. |
F26 | 7,5A | Odblokowanie drzwi pasażera. |
F27 | – | Nieużywany. |
F28 | 20A | Przekaźnik akumulatora pomocniczego / Nieużywany. |
F29 | 40A | Silnik dmuchawy tylnej. |
F30 | 20A | Tylny pomocniczy punkt zasilania. |
F31 | 30A | Ogrzewana tylna szyba. |
F32 | 60A | Przekaźnik rozruchu. |
F33 | 60A | Przekaźnik pompy paliwa. |
F34 | 40A | Ogrzewana tylna szyba po lewej stronie. |
F35 | 40A | Ogrzewana tylna szyba po prawej stronie. |
F36 | 50A | Zasilanie modułu sterującego nadwozia RP1. |
F37 | 50A | Zasilanie modułu sterującego nadwozia RP2. |
F38 | 60A | Standardowe zasilanie skrzynki przekaźnikowej BB4. |
F39 | 20A | Podgrzewane siedzenia. |
F40 | 5A | Zapłon modułu sterującego układu napędowego. |
F41 | 5A | Cewka przekaźnika grzałki wspomagającej opalana paliwem. |
F42 | 5A | Poziomowanie reflektorów. |
F43 | 5A | Moduł kontroli skrzyni biegów. |
F44 | 10 A | Zawieszenie pneumatyczne. Moduł jakości napięcia. Tylna klimatyzacja. System wykrywania światła i określania odległości. Kamery przednie i tylne. Adaptacyjny tempomat. |
F45 | 20A | Lampy narożne. |
F46 | 5A | Ogrzewana tylna szyba. Podgrzewany przekaźnik lusterek zewnętrznych. |
F47 | 5A | Moduł układu przeciwblokującego. |
F48 | 10 A | Złącze interfejsu kampera 1. |
F49 | 20A | Wycieraczka tylnej szyby. |
F50 | 5A | Moduł czujnika deszczu. Wycieraczka tylnej szyby. |
F51 | 25A | Silnik wycieraczek szyby przedniej. |
F52 | 25A | Silnik wycieraczek szyby przedniej. |
F53 | 40A | Przekaźnik zawieszenia pneumatycznego. |
F54 | 15A | Moduł zawieszenia pneumatycznego. |
F55 | 40A | Moduł układu przeciwblokującego. Elektroniczna kontrola stabilności. |
F56 | – | Nieużywany. |
F57 | 30A | Nie używany / Fotel kierowcy. |
F58 | 15A | Nieużywane / Zmodyfikowane połączenie pojazdu. |
F59 | 30A | Elektromagnes rozrusznika. |
F60 | 15A | Ładowanie akumulatora holowniczego przyczepy. |
F61 | 15A | Podwójny zamek po lewej stronie. |
F62 | 15A | Podwójny zamek z prawej strony. |
F63 | 15A | Zamek centralny z lewej strony. |
F64 | 15A | Zamek centralny z prawej strony. |
F65 | 20A | Pompa paliwowa. |
F66 | 40A | Podgrzewany filtr paliwa. |
F67 | 10 A | Nieużywane / Podgrzewane siedzenia.. |
F68 | 10 A | Nieużywane / Podgrzewane siedzenia.. |
F69 | 7,5A | Tachograf. |
F70 | 5A | Nie używany / Moduł przyczepy. |
F71 | 40A | Gniazdo zasilania 230V. |
F72 | 30A | Gniazdo przyczepy. |
Przekaźniki | ||
R1 | Klakson. | |
R2 | Ogrzewana tylna szyba. | |
R3 | Silnik dmuchawy tylnej. | |
R4 | Tylne pomocnicze punkty zasilania. | |
R5 | Zapalniczka, Pomocniczy punkt zasilania. | |
R6 | Przekaźnik ogrzewania przedniej szyby z lewej strony. | |
R7 | Prawy przekaźnik podgrzewanej szyby przedniej. | |
R8 | Pompa spryskiwacza tylnej szyby. | |
R9 | Dmuchawa grzałki wspomagającej opalana paliwem / Nieużywana. | |
R10 | Silnik dmuchawy. | |
R11 | Zamek zewnętrzny. | |
R12 | Lusterka składane elektrycznie. | |
R13 | Uruchom-start. | |
R14 | Pompa paliwowa. | |
R15 | Nieużywany. | |
R16 | Nieużywany. | |
R17 | Wycieraczki. | |
R18 | Nieużywany. | |
R19 | Nieużywany. |

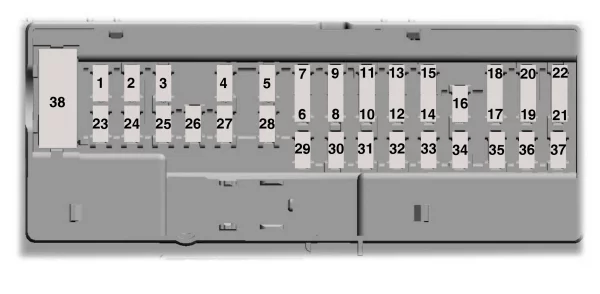

Moduł kontroli nadwozia
Numer | Ampery [A] | Opis |
---|---|---|
F1 | – | Nieużywany. |
F2 | 7,5A | Elektrycznie sterowane lusterka zewnętrzne. Szyba w drzwiach kierowcy. |
F3 | 20A | Funkcja odblokowania (kierowca i pasażer). |
F4 | 5A | Zapasowy. |
F5 | 20A | Zapasowy. |
F6 | 10 A | Zapasowy. |
F7 | 10 A | Zapasowy. |
F8 | 10 A | Klakson bezpieczeństwa. |
F9 | 10 A | Zapasowy. |
F10 | 5A | Zapasowy. |
F11 | 5A | Czujnik wtargnięcia. Klimatyzacja z tyłu. |
F12 | 7,5A | Kontrola klimatu. Przełącznik świateł awaryjnych. |
F13 | 7,5A | Kolumna kierownicy. Klaster instrumentów. Złącze łącza danych. |
F14 | 10 A | Zapasowy. |
F15 | 10 A | Złącze łącza danych. |
F 16 | 15A | Funkcja odblokowania (lewe/prawe drzwi przesuwne). |
F17 | 5A | Sygnalizator podtrzymania baterii. |
F18 | 5A | Stacyjka. |
F19 | 7,5A | Wskaźnik stanu poduszki powietrznej pasażera. Przełącznik stanu poduszki powietrznej pasażera. |
F20 | 7,5A | Tachograf. |
F21 | 5A | Nagrzewnica pomocnicza. |
F22 | 5A | Zapasowy. |
F23 | 10 A | Opóźnienie akcesoriów. Falownik prądu stałego (DC/AC). |
F24 | 20A | Centralny zamek. Podwójny system blokowania. |
F25 | 30A | Zapasowy / moduł drzwi kierowcy. |
F26 | 30A | Zapasowy / moduł drzwi pasażera. |
F27 | 30A | Zapasowy. |
F28 | 20A | Zapasowy. |
F29 | 30A | Zapasowy. |
F30 | 30A | Zapasowy. |
F31 | 15A | Zapasowy. |
F32 | 10 A | GPS. Kontrola głosu. Moduł SYNC. Wyświetlacz. Adaptacyjny tempomat. Odbiornik zdalny. |
F33 | 20A | Radio. Moduł SYNC. |
F34 | 30A | Bezpiecznik wstępny przekaźnika rozruchu zapłonu. Moduł wspomagania parkowania. Sterowanie grzałką. Kamera systemu utrzymania pasa ruchu. Moduł kontroli ograniczeń. Centralny panel sterowania. Wskaźnik stanu poduszki powietrznej pasażera. Tachograf. Nagrzewnica pomocnicza. Moduł kierownicy. |
F35 | 5A | Moduł kontroli ograniczeń. |
F36 | 15A | Pomoc w parkowaniu. Kamera systemu utrzymania pasa ruchu. Moduł kierownicy. |
F37 | 20A | Zapasowy. |
F38 | 30A CB | Elektryczne szyby (wyłącznik). |

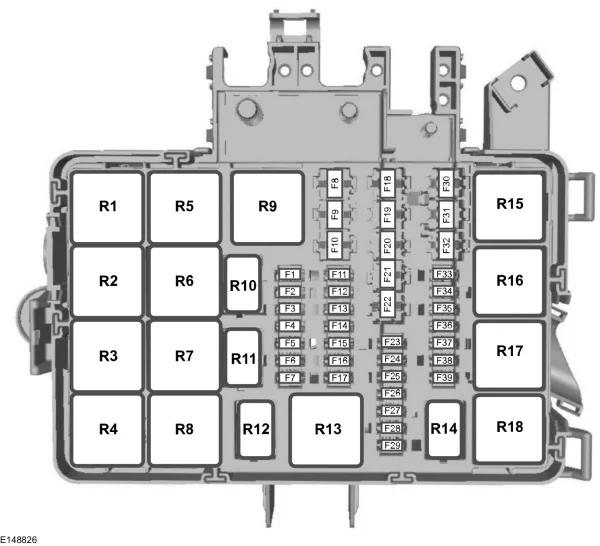

Skrzynka bezpieczników w komorze silnika
Numer | Ampery [A] | Opis |
---|---|---|
F1 | 5A | Wyciszenie radia / Nieużywane. |
F2 | – | Nieużywany. |
F3 | – | Nieużywany. |
F4 | – | Nieużywany. |
F5 | – | Nieużywany. |
F6 | 15A | Nie używany / Czujnik tlenków azotu (euro 6,2). |
F7 | 15A | Nie używany / Czujnik cząstek stałych (euro 6,2). |
F8 | 20A | Wentylator chłodzący (podwójna prędkość / wysoka prędkość). |
F9 | – | Nieużywany. |
F10 | – | Nieużywany. |
F11 | – | Nieużywany. |
F12 | – | Nieużywany. |
F13 | – | Nieużywany. |
F14 | – | Nieużywany. |
F15 | – | Nieużywany. |
F 16 | – | Nieużywany. |
F17 | – | Nieużywany. |
F18 | 40A | Wentylator chłodzący 2. |
F19 | 40A | Wentylator chłodzący (podwójna prędkość / wysoka prędkość). |
F19 | 60A | Wentylator chłodzący (jednobiegowa/niska prędkość). |
F20 | 40A | Przekaźnik selektywnej redukcji katalitycznej. |
F21 | 40A | Moduł świec żarowych 2. |
F22 | 40A | Moduł świec żarowych 1. |
F23 | 10 A | Sprzęgło klimatyzacji. |
F24 | – | Nieużywany. |
F25 | 15A | Reflektory wyładowcze prawe o dużej intensywności / nieużywane. |
F26 | 15A | Reflektory wyładowcze lewe o dużej intensywności / Nieużywane. |
F27 | – | Nieużywany. |
F28 | 5A | Nagrzewnica wentylacyjna skrzyni korbowej. |
F29 | 7,5A/15A | Uruchom pompę wody / pompę płynu chłodzącego. |
F30 | 60A | Przekaźnik modułu sterującego układu napędowego. |
F31 | 25A | Przekaźnik rozruchu 2 / nieużywany. |
F32 | 20A | Nagrzewnica wspomagająca opalana paliwem. |
F33 | – | Nieużywany. |
F34 | – | Nieużywany. |
F35 | 20A | Moduł sterujący układu napędowego. |
F36 | 20A | Moc pojazdu 5. |
F37 | 15A | Reduktor zbiornika. Zawór recyrkulacji spalin. |
F38 | 10 A | Skrzynka przyłączeniowa silnika Cewki przekaźników R1, R5, R10 i R15 (wysokoobrotowy wentylator chłodzący, sprzęgło klimatyzacji, wolnoobrotowy wentylator chłodzący, wolnoobrotowy i szybki przekaźnik wentylatora chłodzącego). |
F39 | 10 A | Monitor świec żarowych. Czujnik tlenku azotu. |
Przekaźniki | ||
R1 | Szybki wentylator chłodzący. | |
R2 | Nieużywany. | |
R3 | Wycieraczka tylnej szyby. | |
R4 | Zawieszenie pneumatyczne. | |
R5 | Wentylator chłodzący. | |
R6 | Nieużywany. | |
R7 | Reflektory wyładowcze lewe o dużej intensywności / Nieużywane. | |
R8 | Reflektory wyładowcze prawe o dużej intensywności / Nieużywane. | |
R9 | Rozrusznik. | |
R10 | Sprzęgło klimatyzacji. | |
R11 | Nieużywany. | |
R12 | Nieużywany. | |
R13 | Selektywna redukcja katalityczna. | |
R14 | Nieużywany. | |
R15 | Wolnoobrotowy wentylator chłodzący. | |
R16 | Nieużywany. | |
R17 | Nieużywany. | |
R18 | Moduł sterujący układu napędowego. |
Schematy skrzynek bezpieczników (2,2 l oleju napędowego)

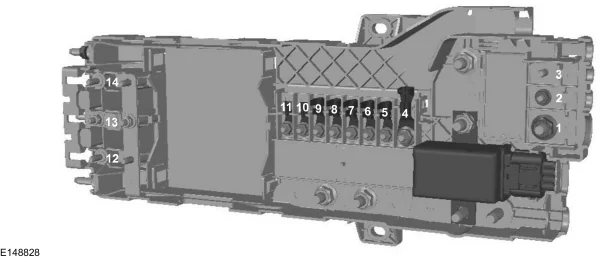

Skrzynka bezpieczników wstępnych
Numer | Ampery [A] | Opis |
---|---|---|
F1 | 470 A | Alternator. Rozrusznik. Skrzynka przyłączeniowa silnika. |
F2 | 100 A | Skrzynka bezpieczników w przedziale pasażerskim. |
F3 | – | Nieużywany. |
F4 | 200 A | Pomocnicza skrzynka przyłączeniowa. |
F5 | 100 A | Pomocnicza skrzynka przyłączeniowa. |
F6 | 80 A | Elektryczna grzałka wspomagająca. |
F7 | 80 A | Podgrzewany przekaźnik szyby przedniej. |
F8 | 100 A | Skrzynka przyłączeniowa silnika. |
F9 | 100 A | Pomocnicza skrzynka przyłączeniowa. |
F10 | 60 A | Skrzynka bezpieczników w przedziale pasażerskim / moduł sterujący nadwozia 1. |
F11 | 60 A | Skrzynka bezpieczników w przedziale pasażerskim / moduł sterujący nadwozia 2. |
F12 | 60 A | Zmodyfikowane połączenie pojazdu. |
F13 | 60 A | Nieużywane / Zmodyfikowane połączenie pojazdu. |
F14 | 60 A | Zmodyfikowane połączenie pojazdu. |

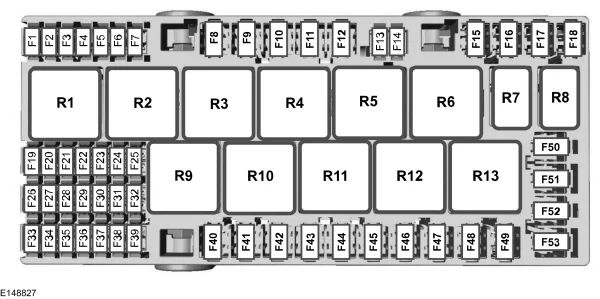

Skrzynka bezpieczników w przedziale pasażerskim
Numer | Ampery [A] | Opis |
---|---|---|
F1 | 10 A | Moduł kontroli ograniczeń. |
F2 | – | Nieużywany. |
F3 | 10 A | Podgrzewane lusterka zewnętrzne. |
F4 | – | Nieużywany. |
F5 | 20A | Moduł sterujący podgrzewacza pomocniczego / Podgrzewacz wspomagający opalany paliwem. |
F6 | 5A | Tachograf. |
F7 | 10 A | Adaptacyjny tempomat. |
F8 | 40A | Falownik DC/AC. |
F9 | – | Nieużywany. |
F10 | 30A | Fotel kierowcy . |
F11 | – | Nieużywany. |
F12 | – | Nieużywany. |
F13 | – | Nieużywany. |
F14 | 5A | Moduł sterujący układu napędowego. |
F15 | 40A | Moduł sterujący układu napędowego. |
F 16 | 40A | Skrzynka bezpieczników w przedziale pasażerskim. |
F17 | – | Nieużywany. |
F18 | 30A | Nie używany / Układ przeciwblokujący z elektroniczną kontrolą stabilności. |
F19 | 5A | Tachograf. |
F20 | 5A | Podgrzewany przekaźnik szyby przedniej. Podgrzewany przekaźnik lusterek zewnętrznych. Punkt zasilania prądem zmiennym. Falownik prądu stałego/przemiennego. |
F21 | 10 A | Zmodyfikowane połączenie pojazdu. |
F22 | 15A | Skrzynka bezpieczników w przedziale pasażerskim / moduł sterujący nadwozia. |
F23 | 7,5A | Kontrola klimatu. Przekaźnik grzałki wspomagającej zasilanej paliwem. Pomocniczy przekaźnik silnika dmuchawy. Grzałka wspomagająca. Silnik dmuchawy. Przełącznik centrum wiadomości. |
F24 | 5A | Poziomowanie reflektorów. |
F25 | 7,5A | Oświetlenie wewnętrzne. |
F26 | 10 A | Nieużywane / Podgrzewane siedzenia. |
F27 | 10A/20A | Podgrzewane siedzenia. |
F28 | 20A | Adaptacyjny moduł oświetlenia przedniego / Lampy narożne. |
F29 | 10 A | Tylna kamera. Wewnętrzne lusterko wsteczne. System utrzymania pasa ruchu. Moduł przetwarzania obrazu A i B. Moduł sterujący kolumny kierownicy. |
F30 | 5A | Nieużywany / Adaptacyjny tempomat. |
F31 | – | Nieużywany. |
F32 | 10 A | Lampa wewnętrzna. |
F33 | – | Nieużywany. |
F34 | 20A | Wycieraczka tylnej szyby. |
F35 | 5A | Lusterka składane elektrycznie. |
F36 | 20A | Klakson. |
F37 | 7,5A | Moduł SYNC. Moduł globalnego systemu pozycjonowania. Lub Nieużywane (zapasowe). |
F38 | 5A | Przekaźnik wycieraczek szyby przedniej. Przekaźnik wycieraczki tylnej szyby. Przekaźnik klaksonowy. Przekaźnik silnika dmuchawy. |
F39 | 7,5A | Elektryczne szyby. Ogrzewanie tylne, wentylacja i klimatyzacja. Zdalny dostęp bezkluczykowy. |
F40 | 40A | Silnik dmuchawy. |
F41 | 40A | Silnik dmuchawy tylnej. |
F42 | 30A | Ogrzewana tylna szyba. |
F43 | 30A | Moduł przyczepy. |
F44 | 60A | Pomocnicze punkty zasilania. |
F45 | – | Nieużywany. |
F46 | 30A | Elektryczne szyby. |
F47 | 20A | Zapalniczka. |
F48 | 20A | Tylne pomocnicze punkty zasilania. |
F49 | 20A | Przednie pomocnicze punkty zasilania. |
F50 | 60A | Przekaźnik zapłonu 1. |
F51 | 60A | Przekaźnik zapłonu 2. |
F52 | 40A | Podgrzewany element przedniej szyby z lewej strony. |
F53 | 40A | Podgrzewany element przedniej szyby z prawej strony. |
Przekaźniki | ||
R1 | Nagrzewnica wspomagająca opalana paliwem. | |
R2 | Pomocnicze punkty zasilania. | |
R3 | Nieużywany. | |
R4 | Przekaźnik zapłonu 2. | |
R5 | Nieużywany. | |
R6 | Przekaźnik zapłonu 1. | |
R7 | Klakson. | |
R8 | Nieużywany. | |
R9 | Silnik dmuchawy. | |
R10 | Silnik dmuchawy tylnej. | |
R11 | Ogrzewana tylna szyba. Podgrzewane lusterka zewnętrzne. | |
R12 | Podgrzewany element przedniej szyby z prawej strony. | |
R13 | Podgrzewany element przedniej szyby z lewej strony. |

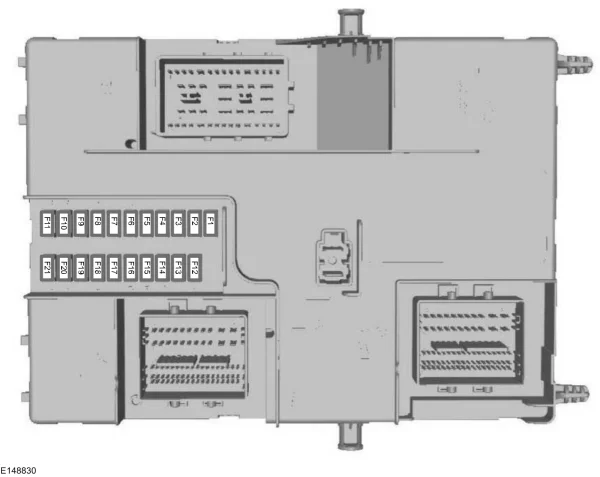

Moduł kontroli nadwozia
Numer | Ampery [A] | Opis |
---|---|---|
F1 | 15A | Centralny zamek. |
F2 | 15A | Centralny zamek. |
F3 | 15A | Stacyjka. Akumulator pomocniczy. |
F4 | 5A | Moduł sterujący wspomagania parkowania. |
F5 | 5A | Moduł czujnika deszczu. Autolampy. |
F6 | 15A | Pompa spryskiwacza przedniej szyby. |
F7 | 7,5A | Lusterka zewnętrzne. |
F8 | 15A | Przednie światła przeciwmgielne. |
F9 | 10 A | Światła drogowe prawe. |
F10 | 10 A | Światło drogowe lewe. |
F11 | 25A | Lampy zewnętrzne prawe. Lampy lewe boczne. |
F12 | 20A | Sygnalizator antywłamaniowy. Sygnalizator podtrzymania baterii. |
F13 | 15A | Złącze łącza danych. Pomocniczy przekaźnik punktu zasilania. Oświetlenie wewnętrzne. |
F14 | 25A | Światła do jazdy dziennej. Kierunkowskazy. Tylne światło przeciwmgielne. |
F15 | 25A | Lampy zewnętrzne z lewej strony. Lampy boczne z prawej strony. Wysoka lampa stopu. |
F 16 | 20A | Sterowanie dźwiękiem. |
F17 | 7,5A | Silnik dmuchawy. Klaster instrumentów. Kontrola klimatu. |
F18 | 10 A | Kontrola oświetlenia. Moduł kierownicy. |
F19 | 5A | Przedni moduł interfejsu sterowania/wyświetlacza. |
F20 | 5A | Pasywny system antykradzieżowy. Zapłon. |
F21 | 3 A | Sterowanie dźwiękiem. Opóźnienie akcesoriów. |
Skrzynka bezpieczników w komorze silnika
Numer | Ampery [A] | Opis |
---|---|---|
F1 | – | Nieużywany. |
F2 | – | Nieużywany. |
F3 | – | Nieużywany. |
F4 | – | Nieużywany. |
F5 | 3A | Moduł sterujący układu napędowego / Świeca żarowa parownika filtra cząstek stałych. |
F6 | 3A | Układ przeciwblokujący z elektroniczną kontrolą stabilności. |
F7 | 7,5A | Moduł sterujący układu napędowego. Moduł jednostki sterującej telematyki. Moduł świec żarowych. |
F8 | – | Nieużywany. |
F9 | 30A | Wycieraczka przedniej szyby z lewej strony. |
F10 | 30A | Wycieraczka prawej przedniej szyby. |
F11 | 10 A | Sprzęgło klimatyzacji. |
F12 | 20A | Świeca żarowa parownika filtra cząstek stałych. Świece żarowe. |
F13 | – | Nieużywany. |
F14 | – | Nieużywany. |
F15 | – | Nieużywany. |
F 16 | – | Nieużywany. |
F17 | – | Nieużywany. |
F18 | 40A | Układ przeciwblokujący z elektroniczną kontrolą stabilności. |
F19 | 30A | Elektromagnes rozrusznika. |
F20 | 60A | Świece żarowe. |
F21 | 60A | Przekaźnik zapłonu 3. |
F22 | 30A | Nieużywany / Podgrzewacz wspomagający opalany paliwem. |
F23 | 25A/10A | Moduł układu przeciwblokującego / Nieużywany (zapasowy). |
F24 | 7,5A | Pompa paliwowa. |
F25 | 15A | Nieużywany (zapasowy). |
F26 | 3A | Econetyczny zawór chłodziwa / Nieużywany. |
F27 | – | Nieużywany. |
F28 | – | Nieużywany. |
F29 | 3A | Jednostka audio. |
F30 | 60A | Wolnoobrotowy i szybki wentylator chłodzący / Wolnoobrotowy wentylator chłodzący. |
F31 | – | Nieużywany. |
F32 | 60A | Silnik wycieraczek szyby przedniej. |
F33 | – | Nieużywany. |
F34 | – | Nieużywany. |
F35 | 15A | Moduł sterujący układu napędowego. |
F36 | 7,5A | Czujnik przepływu masy powietrza. |
F37 | 7,5A | Zawór regulacji objętości paliwa. |
F38 | 7,5A | Sprzęgło klimatyzacji. |
F39 | 15A | Czujnik temperatury spalin. Pompa paliwa układu parownika paliwa. Elektrozawór obejściowy chłodziwa. Wolnoobrotowy wentylator chłodzący. Szybki wentylator chłodzący. Przekaźnik świecy żarowej |
Przekaźniki | ||
R1 | Przekaźnik zapłonu 3. | |
R2 | Rozrusznik / Nieużywany. | |
R3 | Wycieraczka tylnej szyby. | |
R4 | Przekaźnik wycieraczek szyby przedniej. | |
R5 | Nieużywany. | |
R6 | Nieużywane / Wycieraczki przedniej szyby. | |
R7 | Nie używany / Prędkość wycieraczek szyby przedniej. | |
R8 | Nie używany / Podgrzewacz paliwa. | |
R9 | Nie używany / Rozrusznik. | |
R10 | Sprzęgło klimatyzacji. | |
R11 | Świeca żarowa układu parownika paliwa. | |
R12 | Pompa paliwowa. | |
R13 | Nieużywany. | |
R14 | Econetyczny zawór chłodziwa / Nieużywany. | |
R15 | Wolnoobrotowy wentylator chłodzący. | |
R16 | Nieużywany. | |
R17 | Moduł sterujący układu napędowego. | |
R18 | Szybki wentylator chłodzący. |
