Ford Expedition IV (2022) – schematy bezpieczników i przekaźników

Rocznik 2022
Zaktualizowano 24.06.2023
Ford Expedition IV (2022) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition z lat: 2022.

Ford Expedition U553 to czwarta generacja popularnego samochodu typu SUV produkowanego przez amerykańską markę Ford. Została wprowadzona na rynek w 2017 roku i jest nadal produkowana obecnie. Oto kilka informacji na temat Forda Expedition U553:

  1. Design: Ford Expedition U553 ma nowoczesny i atrakcyjny wygląd. Charakteryzuje się muskularnymi proporcjami, smukłymi reflektorami LED, dużą atrapą chłodnicy i dynamicznymi liniami nadwozia. Pod względem designu, Expedition U553 odznacza się pewnością siebie i nowoczesnym stylem, który przyciąga uwagę na drodze.
  2. Wydajność i moc: W zależności od konkretnego modelu, Ford Expedition U553 jest dostępny z różnymi jednostkami napędowymi. Jedną z popularnych opcji jest silnik V6 o pojemności 3,5 litra z technologią EcoBoost, który łączy wysoką moc z lepszą ekonomicznością paliwa. Expedition U553 może mieć także dostępny napęd na cztery koła, co zapewnia większą przyczepność i umożliwia jazdę w trudnych warunkach terenowych.
  3. Przestronne wnętrze: Ford Expedition U553 oferuje przestronne i komfortowe wnętrze, które może pomieścić nawet do ośmiu osób. Wyposażony jest w wysokiej jakości materiały, wygodne siedzenia i liczne schowki, które zapewniają praktyczność i funkcjonalność. Dodatkowo, Expedition U553 może mieć opcję składanych siedzeń, co pozwala na elastyczną konfigurację przestrzeni bagażowej.
  4. Zaawansowane technologie: Expedition U553 wyposażony jest w wiele zaawansowanych technologii, które poprawiają komfort, bezpieczeństwo i rozrywkę. Może zawierać systemy takie jak system multimedialny z dotykowym ekranem, system audio premium, systemy nawigacji, systemy bezpieczeństwa i asystentów kierowcy, a także systemy konnektivity, umożliwiające integrację smartfonów.
  5. Trwałość i funkcjonalność: Ford Expedition U553 jest zaprojektowany jako solidny i trwały pojazd, który jest w stanie sprostać różnym zadaniom. Ma mocną konstrukcję i jest przystosowany do jazdy w różnych warunkach drogowych. Dodatkowo, Expedition U553 oferuje wiele praktycznych rozwiązań, takich jak duży bagażnik i opcje holowania, co czyni go idealnym dla osób potrzebujących dużego i wszechstronnego samochodu.

Ford Expedition U553 jest kontynuacją sukcesu tej linii samochodów typu SUV. Oferuje imponujący design, wydajne jednostki napędowe, przestronne wnętrze oraz zaawansowane technologie. Jest to samochód stworzony dla osób ceniących zarówno komfort podróżowania, jak i możliwość pokonywania trudnych warunków drogowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

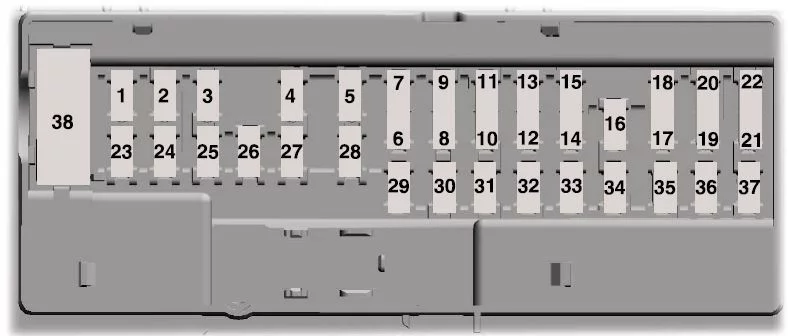

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników modułu sterującego nadwozia znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford Expedition IV (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 10 A Przełącznik fotela kierowcy .
3 7,5 A Odblokowanie drzwi kierowcy.
4 20 A Wzmacniacz głośnikowy.
5 – Nieużywany.
6 10 A Inteligentna logika złącza łącza danych.
7 10 A Tylny moduł sterowania audio.
8 5 A Bezprzewodowa ładowarka do akcesoriów.
Moduł klapy bagażnika bez użycia rąk.
9 5 A Klawiatura.
Połączony moduł czujnika.
10 – Nieużywany.
11 – Nieużywany.
12 7,5 A Klaster instrumentów.
13 7,5 A Moduł sterujący kolumny kierownicy.
Inteligentna logika złącza łącza danych.
Moduł klimatyzacji.
Moduł zmiany biegów.
14 15 A Przełącznik hamulca.
15 15 A SYNC.
16 – Nieużywany.
17 – Nieużywany.
18 7,5 A Moduł zmiany biegów.
Przerzutnik kolumnowy.
19 5 A Moduł jednostki sterującej telematyki.
20 5 A Stacyjka.
21 5 A Czujnik temperatury i wilgotności w pojeździe.
22 5 A Lustro elektrochromowe.

Podgrzewany moduł siedzeń w drugim rzędzie .
23 30 A Przełącznik podnośnika szyb.
Przełącznik zasilania lusterka.
Moduł strefy lewych drzwi przednich.
24 30 A Logika szyberdachu.
25 20 A Wzmacniacz głośnikowy 2.
26 30 A Moduł strefy prawych drzwi przednich.
27 30 A Moduł strefy lewych drzwi tylnych.
28 30 A Moduł strefy prawych drzwi tylnych.
29 15 A Regulowane pedały.
30 5 A Moduł sterowania holowaniem przyczepy.
31 10 A Tylny moduł klimatyzacji.
Moduł przełącznika trybu jazdy.
Przełącznik zarządzania terenem.
Moduł nadawczo-odbiorczy częstotliwości radiowej.
Przełącznik 4×4.
32 20 A Moduł sterowania dźwiękiem.
33 – Nieużywany.
34 30 A Przekaźnik uruchamiania/rozruchu.
35 5 A Nieużywany (zapasowy).
36 15 A Moduł przetwarzania obrazu A.
Zautomatyzowany moduł wspomagania parkowania.
Moduł mocowania z regulacją ciągłą.
37 20 A Podgrzewana kierownica.
38 30A CB Lewe tylne okno elektryczne.
Prawe tylne okno elektryczne.

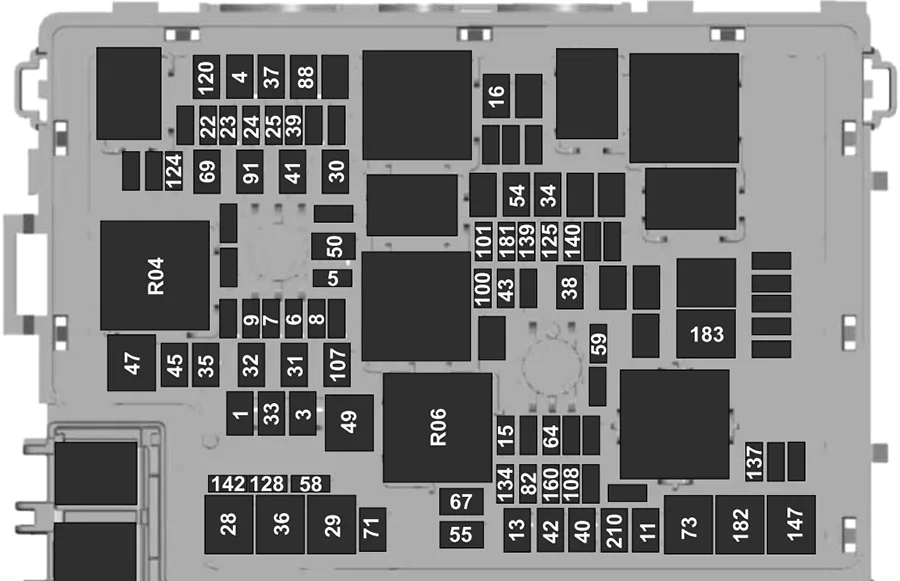

Skrzynka bezpieczników w komorze silnika

Ford Expedition IV (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Moduł sterujący nadwozia 1.
3 30 A Moduł sterujący nadwozia 2.
4 30 A Pompa paliwowa.
5 5 A Przekaźnik modułu sterującego układu napędowego.
6 20 A Moc pojazdu 1.
7 25 A Moc pojazdu 2.
8 20 A Moc pojazdu 3.
9 20 A Moc pojazdu 4.
11 30 A Przekaźnik rozrusznika.
13 40 A Silnik dmuchawy przedniej.
15 20 A Klakson.
16 20 A Pompa spryskiwacza przedniej szyby.
22 10 A Elektroniczne wspomaganie układu kierowniczego/posuw rozruchowy.
23 10 A System zapobiegający blokowaniu hamulców działa/rozpoczyna posuw.
24 10 A Moduł sterujący układu napędowego.
Moduł kontroli skrzyni biegów.
25 10 A Tylna kamera.
Czujnik jakości powietrza uruchamia/rozpoczyna podawanie.
28 50 A Pompa układu przeciwblokującego.
29 50 A Zawory układu przeciwblokującego.
30 30 A Silniki fotela kierowcy .
31 30 A Silniki siedzeń pasażera .
32 20 A Punkt mocy 1.
33 20 A Punkt mocy 2.
34 20 A Punkt mocy 3.
35 20 A Punkt mocy 4.
36 40 A Falownik.
37 30 A Fotele z klimatyzacją (po stronie pasażera).
38 30 A Fotele z klimatyzacją (po stronie kierowcy).
39 20 A Moduł siedzenia w drugim rzędzie .
40 40 A Wysuwane progi do wsiadania.
41 30 A Moduł sterowanej klapy bagażnika.
42 30 A Moduł sterujący hamulca przyczepy.
43 5 A Nieużywany (zapasowy).
45 20 A Punkt mocy 5.
47 50 A Wentylator elektryczny 1.
49 50 A Wentylator elektryczny 2.
50 40 A Ogrzewana tylna szyba.
54 40 A Elektroniczny mechanizm różnicowy o ograniczonym poślizgu.
55 30 A Przekaźnik świateł postojowych holowania przyczepy.
58 10 A Lampy cofania do holowania przyczepy.
59 20 A Nieużywany (zapasowy).
64 25 A Moduł napędu na cztery koła 1.
67 15 A Uruchomienie/rozpoczęcie skrzyni biegów.
69 30 A Silnik wycieraczek z lewej strony.
71 20 A Przekaźnik wycieraczki tylnej szyby.
73 50 A Elektrycznie składany moduł siedzeń – trzeci rząd.
82 25 A Moduł napędu na cztery koła 2.
88 40 A Dmuchawa pomocnicza.
91 20 A Moc modułu oświetlenia holowniczego przyczepy.
100 25 A Reflektor lewy.
101 25 A Reflektor prawy.
107 30 A Ładowanie akumulatora przyczepy.
108 20 A Lampy punktowe (policja).
120 15 A Wtryskiwacze paliwa.
124 5 A Moduł czujnika deszczu.
125 5 A Inteligentna ładowarka USB 1.
128 7,5 A Rodzinny system rozrywki.
134 20 A Przekaźnik siedzeń wielokonturowych.
137 20 A Zaawansowany moduł systemów wspomagania kierowcy.
Podłączona kamera.
139 5 A Inteligentna ładowarka USB 2.
140 5 A Inteligentna ładowarka USB 3.
142 5 A Inteligentna ładowarka USB 5.
147 40 A Przekaźnik wentylatora ściągacza intercoolera.
160 10 A Inteligentne złącze łącza danych.
181 5 A Nieużywany (zapasowy).
182 60 A Moduł sterujący drzwi kierowcy.
183 60 A Moduł sterujący drzwiami pasażera.
210 30 A Zatrzymanie rozruchu modułu sterującego nadwozia.
R04 Przekaźnik wentylatora elektrycznego 1.
R06 Przekaźnik wentylatora elektrycznego 3.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
