Ford Transit Custom (2012-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2012, 2013, 2014, 2015, 2016. Ford Transit i Tourneo Custom to dwie różne wersje tego samego modelu samochodu produkowanego przez amerykańskiego producenta samochodów Ford. Oba modele były dostępne w latach 2012-2016 i były częścią rodziny Ford Transit, która […]

07/01/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Custom z lat: 2012, 2013, 2014, 2015, 2016.

Ford Transit i Tourneo Custom to dwie różne wersje tego samego modelu samochodu produkowanego przez amerykańskiego producenta samochodów Ford. Oba modele były dostępne w latach 2012-2016 i były częścią rodziny Ford Transit, która obejmuje różne rozmiary i konfiguracje pojazdów dostawczych i pasażerskich.

  1. Ford Transit Custom: Ford Transit Custom to popularny furgon dostawczy, który był dedykowany głównie dla przedsiębiorców i firm, które potrzebowały niezawodnego i wszechstronnego pojazdu do przewozu towarów. Jest to średniej wielkości furgon o solidnej konstrukcji i pojemnej przestrzeni ładunkowej.

Transit Custom oferuje różne możliwości konfiguracji, w tym różne rozmiary i wysokości dachu, co pozwala dostosować pojazd do indywidualnych potrzeb użytkownika. Przestrzeń ładunkowa jest dobrze zaprojektowana i oferuje łatwe załadunek i rozładunek, a także możliwość dostosowania wnętrza za pomocą systemów montażowych.

Wnętrze Transit Custom jest ergonomiczne i funkcjonalne, zapewniając wygodne miejsce pracy dla kierowcy. Wyposażenie obejmuje zaawansowane systemy multimedialne, klimatyzację, systemy bezpieczeństwa i wsparcia kierowcy, aby zapewnić komfort i wygodę podczas codziennej pracy.

Pod względem osiągów, Transit Custom oferuje różne silniki, zarówno benzynowe, jak i wysokoprężne, które zapewniają odpowiednie połączenie mocy i oszczędności paliwa. Samochód ten jest również wyposażony w różne systemy wspomagające jazdę, takie jak kontroli trakcji i stabilizacji, asystent parkowania i systemy bezpieczeństwa, które wpływają na zwiększenie bezpieczeństwa jazdy.

  1. Ford Tourneo Custom: Ford Tourneo Custom to wersja pasażerska oparta na Fordzie Transit Custom. Jest to praktyczne i wygodne wielofunkcyjne MPV (Multi-Purpose Vehicle) przeznaczone do przewozu pasażerów.

Tourneo Custom oferuje przestronne wnętrze, które może pomieścić do dziewięciu pasażerów, w zależności od konfiguracji. Kabina została zaprojektowana z myślą o komforcie i wygodzie podróżujących, oferując regulowane fotele, klimatyzację, zaawansowane systemy multimedialne i wiele innych opcji wyposażenia.

Podobnie jak w przypadku Transit Custom, Tourneo Custom oferuje różne opcje silników, które zapewniają odpowiednie osiągi i ekonomiczność paliwa. Wyposażenie obejmuje również zaawansowane systemy bezpieczeństwa i wspomagające jazdę, takie jak system kontroli trakcji, systemy wspomagające hamowanie i systemy monitorowania martwego pola.

Podsumowując, Ford Transit Custom i Tourneo Custom to wszechstronne i niezawodne pojazdy, które były dostępne w latach 2012-2016. Transit Custom był skierowany do przedsiębiorców i dostawców, oferując przestronną przestrzeń ładunkową, solidną konstrukcję i zaawansowane funkcje. Tourneo Custom natomiast był przeznaczony dla przewozu pasażerów, oferując przestronną i wygodną kabinę, regulowane fotele i zaawansowane systemy multimedialne. Oba modele oferowały różne opcje silników i zaawansowane technologie, aby sprostać różnorodnym potrzebom i preferencjom użytkowników.

Zobacz także:  Ford Aspire (1994-1997) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników wstępnych

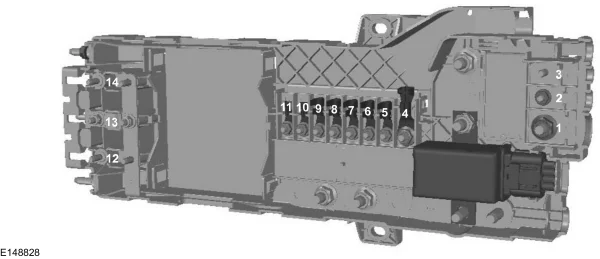

Znajduje się pod siedzeniem kierowcy.

Ford Transit Custom (2012-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 350A Alternator.
Rozrusznik.
Skrzynka przyłączeniowa akumulatora.
F2 100A Pomocnicza skrzynka przyłączeniowa.
F3 Nieużywany.
F4 200A Pomocnicza skrzynka przyłączeniowa.
F5 100A Pomocnicza skrzynka przyłączeniowa.
F6 80A Elektryczna grzałka wspomagająca.
F7 80A Pomocnicza skrzynka przyłączeniowa.
F8 100A Skrzynka przyłączeniowa akumulatora.
F9 100A Pomocnicza skrzynka przyłączeniowa.
F10 60A Moduł sterujący nadwozia 1.
F11 60A Moduł sterujący nadwozia 2.
F12 60A Dostęp klienta.
F13 Nieużywany.
F14 60A Dostęp klienta.

Skrzynka bezpieczników w przedziale pasażerskim

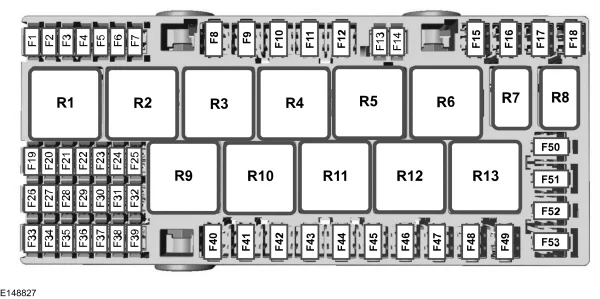

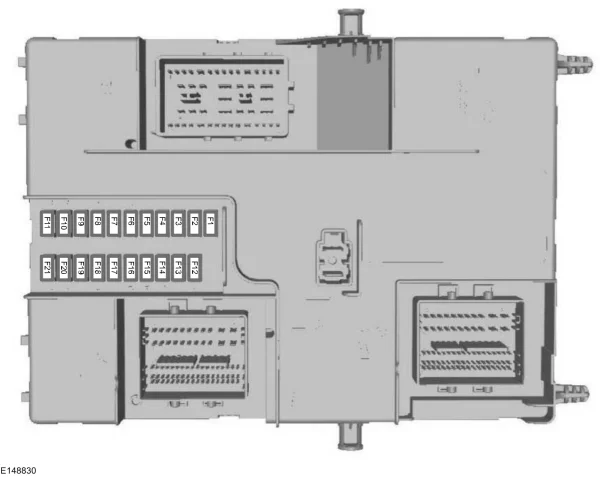

Za zdejmowanymi panelami wykończeniowymi znajdują się dwie skrzynki bezpieczników – skrzynka bezpieczników znajduje się po prawej stronie, a moduł kontroli nadwozia po lewej (w pojazdach z kierownicą po prawej stronie – wręcz przeciwnie).

Ford Transit Custom (2012-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany.
F2 Nieużywany.
F3 Nieużywany.
F4 Nieużywany.
F5 3A Moduł sterujący układu napędowego.
F6 3A Moduł układu przeciwblokującego.
F7 7,5A Moduł sterujący układu napędowego.
Moduł świec żarowych.
F8 Nieużywany.
F9 30A Silnik wycieraczek szyby przedniej.
F10 30A Silnik pomocniczy wycieraczek szyby przedniej.
F11 10 A Sprzęgło klimatyzacji.
F12 20A Świece żarowe.
F13 Nieużywany.
F14 Nieużywany.
F15 Nieużywany.
F 16 Nieużywany.
F17 Nieużywany.
F18 40A Moduł układu przeciwblokującego.
F19 30A Przekaźnik rozrusznika.
F20 60A Moduł świec żarowych.
F21 60A Przekaźnik zapłonu.
F22 Nieużywany
F23 25A Moduł układu przeciwblokującego.
F24 7,5A Przekaźnik pompy paliwa.
F25 Nieużywany.
F26 3A Ekonomiczny zawór chłodziwa.
F27 Nieużywany.
F28 Nieużywany.
F29 Przedni moduł sterowania audio.
F30 60A Wolnoobrotowy i szybki wentylator chłodzący.
F31 Nieużywany.
F32 60A Przekaźnik silnika wycieraczek szyby przedniej.
F33 Nieużywany.
F34 Nieużywany.
F35 15A Moduł sterujący układu napędowego.
F36 7,5A Czujnik przepływu masy powietrza.
F37 7,5A Zawór dozujący paliwo.
F38 7,5A Przekaźnik sprzęgła klimatyzacji.
F39 15A Wolnoobrotowy i szybki wentylator chłodzący.
Przekaźnik świecy żarowej.
Pompa paliwa układu parownika paliwa.
Podgrzewany czujnik tlenu.
Przekaźnik ekonomicznego zaworu chłodziwa.
Przekaźniki
R1 Zapłon.
R2 Rozrusznik.
R3 Wycieraczka tylnej szyby.
R4 Silnik wycieraczek szyby przedniej.
R5 Nieużywany.
R6 Nieużywany.
R7 Nieużywany.
R8 Nieużywany.
R9 Nieużywany.
R10 Sprzęgło klimatyzacji.
R11 Świece żarowe.
R12 Pompa paliwowa.
R13 Nieużywany.
R14 Ekonomiczny zawór chłodziwa.
R15 Wolnoobrotowy wentylator chłodzący.
R16 Nieużywany.
R17 Moduł sterujący układu napędowego.
R18 Szybki wentylator chłodzący.

Moduł kontroli nadwozia

Ford Transit Custom (2012-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15A Centralny zamek 2.
F2 15A Centralny zamek 1.
F3 15A Stacyjka.
Przekaźnik akumulatora pomocniczego.
F4 5A Moduł wspomagania parkowania.
F5 5A Moduł czujnika deszczu.
Moduł autolampy.
F6 15A Pompa spryskiwacza przedniej szyby.
F7 7,5A Lusterka zewnętrzne.
F8 15A Przednie światła przeciwmgielne.
F9 10 A Światła drogowe prawe.
F10 10 A Światło drogowe lewe.
F11 25A Lampy zewnętrzne prawe.
Lampy lewe boczne.
F12 20A Alarm antykradzieżowy.
Sygnalizator podtrzymania baterii.
F13 15A Złącze łącza danych.
Pomocniczy przekaźnik punktu zasilania.
Oświetlenie wewnętrzne.
F14 25A Światła do jazdy dziennej.
Kierunkowskazy.
Tylne światła przeciwmgielne.
F15 25A Lampy boczne z prawej strony.
Lampy zewnętrzne z lewej strony.
Centralne, wysokie światło stopu.
F 16 20A Sterowanie dźwiękiem.
F17 7,5A Sterowanie grzałką.
Klaster instrumentów.
Silnik dmuchawy.
F18 10 A Przełącznik reflektorów.

Moduł kierownicy.

F19 5A Przedni moduł interfejsu sterowania/wyświetlacza.
F20 5A Pasywny system antykradzieżowy i zapłon.
Zapłon.
F21 3A Przedni moduł sterowania audio i przekaźnik akcesoriów.

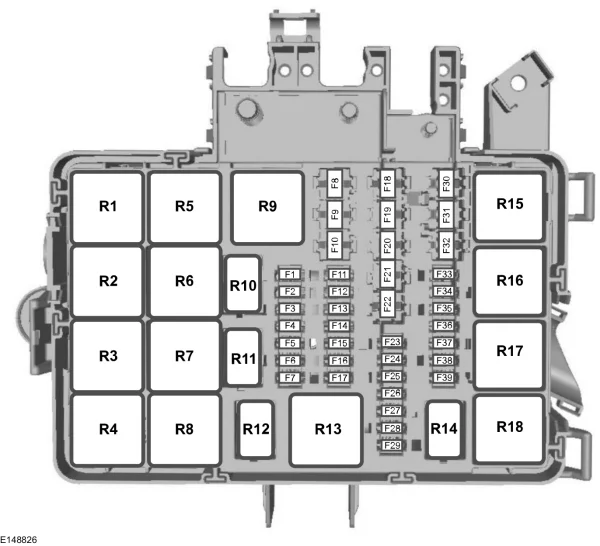

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom (2012-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany.
F2 Nieużywany.
F3 Nieużywany.
F4 Nieużywany.
F5 3A Moduł sterujący układu napędowego.
F6 3A Moduł układu przeciwblokującego.
F7 7,5A Moduł sterujący układu napędowego.
Moduł świec żarowych.
F8 Nieużywany.
F9 30A Silnik wycieraczek szyby przedniej.
F10 30A Silnik pomocniczy wycieraczek szyby przedniej.
F11 10 A Sprzęgło klimatyzacji.
F12 20A Świece żarowe.
F13 Nieużywany.
F14 Nieużywany.
F15 Nieużywany.
F 16 Nieużywany.
F17 Nieużywany.
F18 40A Moduł układu przeciwblokującego.
F19 30A Przekaźnik rozrusznika.
F20 60A Moduł świec żarowych.
F21 60A Przekaźnik zapłonu.
F22 Nieużywany
F23 25A Moduł układu przeciwblokującego.
F24 7,5A Przekaźnik pompy paliwa.
F25 Nieużywany.
F26 3 A Ekonomiczny zawór chłodziwa.
F27 Nieużywany.
F28 Nieużywany.
F29 Przedni moduł sterowania audio.
F30 60A Wolnoobrotowy i szybki wentylator chłodzący.
F31 Nieużywany.
F32 60A Przekaźnik silnika wycieraczek szyby przedniej.
F33 Nieużywany.
F34 Nieużywany.
F35 15A Moduł sterujący układu napędowego.
F36 7,5A Czujnik przepływu masy powietrza.
F37 7,5A Zawór dozujący paliwo.
F38 7,5A Przekaźnik sprzęgła klimatyzacji.
F39 15A Wolnoobrotowy i szybki wentylator chłodzący.
Przekaźnik świecy żarowej.
Pompa paliwa układu parownika paliwa.
Podgrzewany czujnik tlenu.
Przekaźnik ekonomicznego zaworu chłodziwa.
Przekaźniki
R1 Zapłon.
R2 Rozrusznik.
R3 Wycieraczka tylnej szyby.
R4 Silnik wycieraczek szyby przedniej.
R5 Nieużywany.
R6 Nieużywany.
R7 Nieużywany.
R8 Nieużywany.
R9 Nieużywany.
R10 Sprzęgło klimatyzacji.
R11 Świece żarowe.
R12 Pompa paliwowa.
R13 Nieużywany.
R14 Ekonomiczny zawór chłodziwa.
R15 Wolnoobrotowy wentylator chłodzący.
R16 Nieużywany.
R17 Moduł sterujący układu napędowego.
R18 Szybki wentylator chłodzący.
