W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2021, 2022.
Ford Transit Connect oraz Ford Tourneo Connect (2021-2022) to dwa modele samochodów użytkowych oferowane przez amerykańskiego producenta Forda. Oba pojazdy są często wykorzystywane do celów komercyjnych oraz transportu pasażerów.
Ford Transit Connect to mniejszy model z tej dwójki, dostępny zarówno w wersji dostawczej, jak i osobowej. Charakteryzuje się praktycznymi rozwiązaniami, które umożliwiają skuteczne wykorzystanie przestrzeni ładunkowej. Wnętrze oferuje wiele opcji konfiguracji, w zależności od potrzeb użytkownika. Transit Connect ma również zaawansowane funkcje technologiczne, takie jak systemy multimedialne i bezpieczeństwa, które zapewniają komfort i wygodę zarówno dla kierowcy, jak i pasażerów.
Ford Tourneo Connect, z kolei, jest bardziej skoncentrowany na transporcie pasażerów. Jest dostępny jako kompaktowy van z przestronnym wnętrzem, oferującym miejsce dla 5-7 osób. Tourneo Connect również zapewnia wiele opcji konfiguracyjnych, w tym składane tylne siedzenia, które umożliwiają zwiększenie przestrzeni bagażowej. Podobnie jak Transit Connect, Tourneo Connect jest wyposażony w zaawansowane systemy bezpieczeństwa i technologiczne, które podnoszą komfort podróżowania.
Oba modele, Ford Transit Connect i Tourneo Connect, oferują różne warianty silników, w tym diesla i benzyny, które zapewniają zarówno ekonomiczną jazdę, jak i odpowiednią moc. Dodatkowo, oba samochody są wyposażone w różne systemy wspomagające kierowcę, takie jak systemy kontroli trakcji i stabilizacji, systemy wspomagające ruszanie na wzniesieniach oraz systemy monitorowania martwego pola.
Ford Transit Connect i Tourneo Connect są idealnymi pojazdami dla przedsiębiorców, którzy potrzebują niezawodnych i wszechstronnych samochodów do prowadzenia swojej działalności. Zarówno dla przewozu towarów, jak i pasażerów, te modele oferują rozwiązania dostosowane do różnych potrzeb, zapewniając jednocześnie wysoki poziom komfortu, bezpieczeństwa i technologii.
Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 4 | 20A / 25A | Wentylator chłodzący (benzyna, 20 A) Czujnik wody w paliwie (Diesel, 25 A) |
| 6 | 15A | Wycieraczki |
| 7 | 15A | Wycieraczki |
| 8 | 15A | Pompa spryskiwacza tylnej szyby |
| 9 | 10 A | Odblokowanie tylnych drzwi ładunkowych, Odblokowanie klapy tylnej |
| 10 | 20A | Dodatkowy punkt zasilania tylnej konsoli podłogowej |
| 11 | 20A | Dodatkowy punkt zasilania konsoli podłogowej |
| 12 | 5A | Czujnik deszczu |
| 13 | 20A | Wycieraczka tylnej szyby |
| 16 | 20A | Osłona przeciwsłoneczna |
| 17 | 15A | Blokada kolumny kierownicy |
| 19 | 10 A | Odblokowanie lewych drzwi |
| 20 | 20A | Pomocniczy punkt zasilania |
| 21 | 20A | Tylne pomocnicze punkty zasilania |
| 22 | 5A | Port USB |
| 25 | 20A | Jednostka sterująca dozowaniem (diesel) |
| 26 | 20A | Jednostka sterująca dozowaniem (diesel) |
| 27 | 15A | Jednostka sterująca dozowaniem (diesel) |
| 28 | 15A | Moduł sterowania skrzynią biegów (diesel) |
| 29 | 50A | Świece żarowe (diesel) |
| 31 | 20A | Światła mijania prawe |
| 32 | 10 A | Wyłącznik lampki stopu |
| 33 | 30A | Fotel kierowcy |
| 34 | 40A | Inwerter prądu stałego/przemiennego |
| 35 | 50A | Świece żarowe (diesel) |
| 37 | 10 A | Zmodyfikowane połączenie pojazdu |
| 38 | 10 A | Złącze łącza danych |
| 39 | 20A | Ogrzewanie postojowe na paliwo |
| 40 | 40A | Silnik dmuchawy tylnej |
| 41 | 60A | Układ przeciwblokujący, Elektroniczna kontrola stabilności |
| 42 | 40A | Zmodyfikowane połączenie pojazdu |
| 43 | 15A | Lampka stanu – taksówka |
| 44 | 5A | Reflektory |
| 45 | 30A | Moduł prawych tylnych drzwi |
| 46 | 40A | Moduł sterowania nadwozia |
| 47 | 40A | Moduł holowniczy przyczepy |
| 48 | 20A | Podgrzewane siedzenia |
| 49 | 20A | Światło mijania lewe |
| 50 | 5A | Osłona przeciwsłoneczna |
| 51 | 30A | Układ przeciwblokujący, Elektroniczna kontrola stabilności |
| 52 | 40A | Podgrzewany element przedniej szyby z prawej strony |
| 53 | 10 A | Sprzęgło klimatyzacji |
| 55 | 5A | Moduł kontroli skrzyni biegów |
| 56 | 5A | Układ przeciwblokujący, Elektroniczna kontrola stabilności |
| 57 | 10 A | Zmodyfikowane połączenie pojazdu |
| 58 | 10 A | Moduł sterujący układu napędowego |
| 60 | 20A | Zmodyfikowane połączenie pojazdu |
| 61 | 15A | System informacji o martwym polu, Przednia kamera wspomagania parkowania, Kamera cofania |
| 62 | 20A | Moduł sterowania nadwozia |
| 63 | 10 A | Zmodyfikowane połączenie pojazdu |
| 64 | 5A | Poziomowanie reflektorów |
| 65 | 5A | Elektroniczne wspomaganie kierownicy |
| 66 | 5A | Jednostka sterująca dozowaniem (diesel), Świece żarowe (diesel), Moduł sterujący Powertrain (diesel) |
| 67 | 20A | Moduł sterujący układu napędowego |
| 68 | 20A | Moduł sterujący układu napędowego |
| 69 | 15A | Moduł sterujący układu napędowego |
| 70 | 20A | Moduł sterujący układu napędowego |
| 73 | 5A | Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego |
| 79 | 10 A | Podgrzewane lusterka zewnętrzne |
| 80 | 5A | Zmodyfikowane połączenie pojazdu |
| 81 | 20A | Klakson |
| 82 | 40A | Podgrzewany element przedniej szyby z lewej strony |
| 83 | 5A | Podgrzewane dysze spryskiwaczy przedniej szyby |
| 84 | 60A | Wentylator chłodzący |
| 85 | 30A | Pompa paliwowa |
| 86 | 20A | Rozrusznik |
| 87 | 60A | Moduł świec żarowych (diesel) |
| 89 | 40A | Silnik dmuchawy |
| 90 | 25A | Podgrzewana tylna szyba |

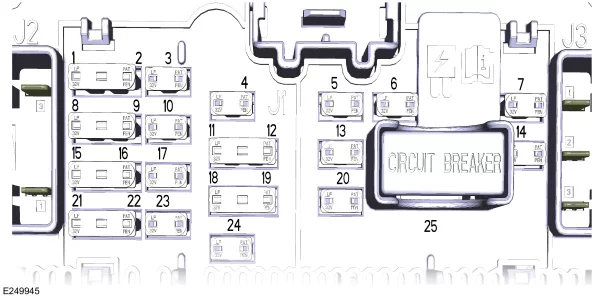

Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się w przedziale pasażerskim pod schowkiem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5A | Moduł kontroli ograniczeń |
| 2 | 5A | Czujnik temperatury i wilgotności w pojeździe, Silnik dmuchawy tylnej |
| 3 | 10 A | Moduł sterujący wspomagania parkowania |
| 4 | 10 A | Wyłącznik zapłonu, Przycisk wyłącznika zapłonu |
| 5 | 20A | Centralny zamek |
| 6 | 10 A | Falownik prądu stałego, Blokada drzwi kierowcy, Przełącznik zasilania lusterka zewnętrznego |
| 7 | 30A | Sterowanie drzwiami kierowcy |
| 9 | 5A | Automatycznie przyciemniane lusterko wewnętrzne, Przednia kamera wspomagająca parkowanie, Wskaźnik wyłączenia poduszki powietrznej pasażera |
| 10 | 10 A | Moduł kontroli ograniczeń |
| 11 | 5A | Moduł jednostki sterującej telematyki |
| 12 | 5A | Alarm antykradzieżowy |
| 13 | 15A | Odblokowanie |
| 14 | 30A | Sterowanie drzwiami pasażera |
| 15 | 10 A | Moduł kontroli energii akumulatora |
| 17 | 15A | Sterowanie głosowe, Wyświetlanie informacji i rozrywki, Odtwarzacz płyt kompaktowych |
| 18 | 7,5A | Bezprzewodowy moduł ładowania akcesoriów |
| 19 | 7,5A | Sygnalizator podtrzymania akumulatora |
| 20 | 10 A | Klakson bezpieczeństwa |
| 21 | 7,5A | Kontrola klimatu |
| 22 | 7,5A | Złącze łącza danych, Zestaw wskaźników |
| 23 | 20A | Jednostka audio |
| 25 | 30A | Okna elektryczne |
