W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fusion I z lat: 2006, 2007, 2008, 2009.

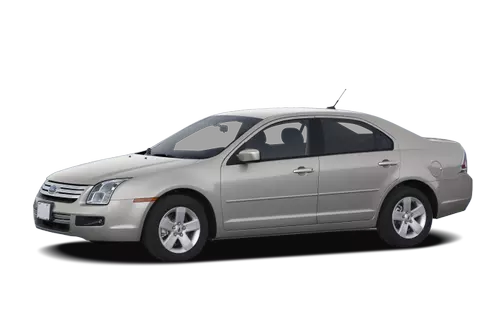

Ford Fusion I jest średniej wielkości sedanem produkowanym przez amerykańskiego producenta samochodów, Forda. Oto kilka kluczowych cech i informacji na temat tego modelu:

  1. Design: Ford Fusion I został zaprojektowany jako nowoczesny i atrakcyjny samochód. Jego linie i proporcje nadają mu elegancki wygląd, który przyciąga uwagę na drodze. Często jest postrzegany jako jeden z najbardziej stylowych sedanów w swojej klasie.
  2. Wybór silników: Fusion I oferuje różne opcje silników, aby sprostać różnym preferencjom i potrzebom kierowców. Dostępne są zarówno benzynowe, jak i silniki wysokoprężne, które zapewniają dobrą kombinację mocy i ekonomiczności.
  3. Komfort i wnętrze: Wnętrze Forda Fusion I jest przestronne i dobrze zaprojektowane, oferując wysoki poziom komfortu dla kierowcy i pasażerów. Materiały wykończeniowe są wysokiej jakości, a układ siedzeń zapewnia wygodę nawet podczas dłuższych podróży.
  4. Technologia: Fusion I wyposażony jest w wiele zaawansowanych technologii, które poprawiają zarówno wygodę, jak i bezpieczeństwo jazdy. Może to obejmować systemy multimedialne z ekranem dotykowym, systemy nawigacji, systemy audio wysokiej jakości, a także zaawansowane funkcje bezpieczeństwa, takie jak systemy asysty kierowcy, systemy ostrzegania o kolizji i wiele innych.
  5. Bezpieczeństwo: Ford Fusion I został zaprojektowany z myślą o bezpieczeństwie kierowcy i pasażerów. Samochód jest wyposażony w wiele systemów bezpieczeństwa, takich jak systemy kontroli trakcji i stabilności, wielokomorowe poduszki powietrzne, systemy hamowania awaryjnego i wiele innych funkcji mających na celu ochronę przed potencjalnymi zagrożeniami na drodze.
  6. Ekonomia paliwowa: W zależności od wybranego silnika, Fusion I może oferować dobre osiągi przy jednoczesnym zapewnieniu ekonomiczności paliwa. Wersje z silnikiem wysokoprężnym mogą być szczególnie oszczędne w zużyciu paliwa.
  7. Warianty: Ford Fusion I dostępny jest w różnych wersjach wyposażenia, które oferują różne funkcje i opcje dodatkowe. Istnieje również wersja hybrydowa o nazwie Fusion Hybrid, która łączy silnik spalinowy z układem napędu elektrycznego, co pozwala na jeszcze większą oszczędność paliwa.

Należy pamiętać, że szczegóły techniczne, dostępne funkcje i wyposażenie mogą się różnić w zależności od roku produkcji i regionu. Aby uzyskać najbardziej aktualne i precyzyjne informacje, zaleca się skontaktowanie się z oficjalnymi źródłami Forda lub lokalnym autoryzowanym dealerem Forda.

Zobacz także:  Ford Focus Electric (2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

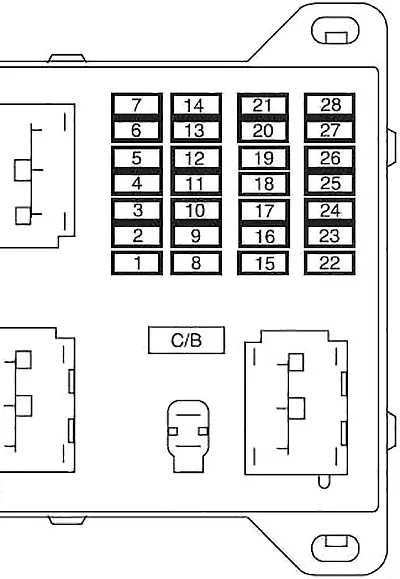

Schemat skrzynki bezpieczników tablicy rozdzielczej

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Ford Fusion I (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lampy cofania (automatyczna skrzynia biegów), lusterko elektrochromatyczne
2 20 Klakson
3 15 Oszczędzanie akumulatora: lampy wewnętrzne, lampy kałużowe, lampy bagażnika, szyby elektryczne
4 15 Lampy postojowe, znaczniki boczne, lampy tablicy rejestracyjnej
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 30 Odmrażacz tylnej szyby
9 10 Podgrzewane lusterka
10 30 Cewka rozrusznika, PCM
11 15 Światła drogowe
12 7,5 Akcesoria opóźniające: Radioodtwarzacze, Szyberdach, Podświetlenie przełącznika blokady, Lusterka elektrochromatyczne, Oświetlenie otoczenia
13 7,5 Klaster, zegar analogowy, jednostki centralne klimatyzacji
14 15 Pompa spryskiwacza
15 20 Zapalniczka
16 15 Siłownik zamka drzwi, solenoid zamka bagażnika
17 20 Głośnik niskotonowy
18 20 Radioodtwarzacze, złącze OBDII
19 7,5 Nieużywany (zapasowy)
20 7,5 Lusterka elektryczne, moduł radia satelitarnego, napęd na wszystkie koła
21 7,5 Lampy stopu, CHMSL
22 7,5 Audio
23 7,5 Cewka przekaźnika wycieraczek, logika klastra
24 7,5 OCS (miejsce pasażera ) , wskaźnik PAD
25 7,5 RCM
26 7,5 Transceiver PATS, cewka elektromagnetyczna blokady zmiany biegów hamulca, przełącznik pedału hamulca, cewka przekaźnika automatycznej skrzyni biegów, przełącznik cofania (lampy rezerwowe dla manualnej skrzyni biegów)
27 7,5 Klaster, jednostki centralne klimatyzacji
28 10 ABS/Kontrola trakcji, Podgrzewane siedzenia, Kompas, System czujników cofania
C/B 30 Wyłącznik obwodu: moc szyberdachu, opóźnione akcesorium (bezpiecznik 12 SJB, okno zasilania)

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

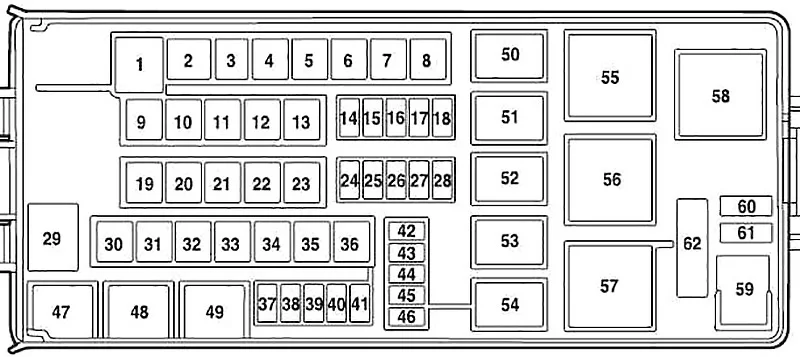

Schemat 2006

Ford Fusion I (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/B)
2 40 Moc układu napędowego
3 Nieużywany
4 40 Silnik dmuchawy
5 Nieużywany
6 40 Odszraniacz tylnej szyby, podgrzewane lusterka
7 40 Pompa PETA (tylko silnik PZEV)
8 Nieużywany
9 20 Wycieraczki
10 20 Zawory ABS
11 20 Podgrzewane siedzenia
12 Nieużywany
13 Nieużywany
14 15 Stacyjka
15 Nieużywany
16 15 Skrzynia biegów
17 20 Punkt zasilania konsoli
18 10 Czujnik alternatora
19 40 Kanał logiczny do SJB (urządzenia półprzewodnikowe)
20 Nieużywany
21 Nieużywany
22 Nieużywany
23 60 Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11)
24 15 Światła przeciwmgielne
25 10 Sprzęgło sprężarki klimatyzacji
26 Nieużywany
27 Nieużywany
28 Nieużywany
29 50 Wentylator chłodzący silnik
30 30 Zasilanie przekaźnika pompy paliwa
31 Nieużywany
32 30 Elektrycznie regulowane siedzenie kierowcy
33 20 Szyberdach
34 Nieużywany
35 Nieużywany
36 40 Pompa ABS
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 15 PCM niezwiązane z emisją
43 15 Cewka na wtyczce
44 15 Związane z emisją PCM
45 5 Sygnał zwrotny pompy PETA (tylko silnik PZEV)
46 15 Wtryskiwacze
62 Wyłącznik obwodu: zapasowy
Dioda
60 Pompa paliwowa
61 Nieużywany
Przekaźnik
47 Światła przeciwmgielne
48 Nieużywany
49 Nieużywany
50 Pióra wycieraczek
51 Sprzęgło klimatyzacji
52 Nieużywany
53 Wycieraczka
54 Skrzynia biegów (tylko silnik I4)
55 Pompa paliwowa
56 Silnik dmuchawy
57 PCM
58 Pompa PETA (tylko silnik PZEV)
59 Nieużywany

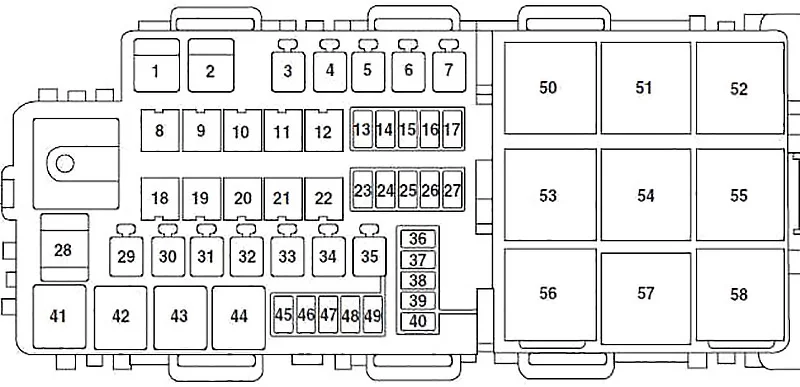

Schemat 2007-2009

Zobacz także:  Ford F-650, F-750 (2021-2022) - schematy bezpieczników i przekaźników

Ford Fusion I (2006-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/B)
2 60 Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11)
3 40 Moc układu napędowego, cewka przekaźnika PCM
4 40 Silnik dmuchawy
5 Nieużywany
6 40 Odszraniacz tylnej szyby, podgrzewane lusterka
7 40 Zasilanie pompy PETA (PZEV)
8 40 Pompa ABS
9 20 Wycieraczki
10 30 Zawory ABS
11 20 Podgrzewane siedzenia
12 Nieużywany
13 10 SYNC
14 15 Stacyjka
15 Nieużywany
16 15 Skrzynia biegów
17 10 Czujnik alternatora
18 Nieużywany
19 40 Kanał logiczny do SJB (urządzenia półprzewodnikowe)
20 Nieużywany
21 Nieużywany
22 20 Punkt zasilania konsoli
23 10 PCM KAM, FNR5 i elektrozawór odpowietrzający kanistra
24 15 Światła przeciwmgielne
25 10 Sprzęgło sprężarki klimatyzacji
26 Nieużywany
27 Nieużywany
28 60 Wentylator chłodzący silnik
29 Nieużywany
30 30 Przekaźnik pompy paliwa/wtryskiwaczy
31 Nieużywany
32 30 Elektrycznie regulowane siedzenie kierowcy
33 20 Szyberdach
34 Nieużywany
35 Nieużywany
36 1 Dioda PCM
37 1 Dioda zintegrowanego startu One Touch (OTIS)
38 Nieużywany
39 Nieużywany
40 Nieużywany
45 5 Opinia o pompie PETA (PZEV)
46 15 Wtryskiwacze
47 15 PCM klasa B
48 15 Cewka na wtyczce
49 15 PCM klasa C
Przekaźnik
41 Przekaźnik świateł przeciwmgielnych
42 Przekaźnik parkowania wycieraczek
43 Przekaźnik sprzęgła klimatyzacji
44 Przekaźnik transmisji FNR5
50 Nieużywany
51 Nieużywany
52 Przekaźnik dmuchawy
53 Nieużywany
54 Przekaźnik pompy paliwa/wtryskiwaczy
55 Przekaźnik wycieraczek
56 Nieużywany
57 Przekaźnik PCM
58 Pompa PETA (PZEV)
