Ford Transit i Tourneo (2020-2022) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2020, 2021, 2022.

Ford Transit i Tourneo (2020-2022) to najnowsza generacja popularnych pojazdów użytkowych marki Ford. Oto kilka istotnych informacji na temat tych modeli:

Design i styl: Ford Transit i Tourneo (2020-2022) charakteryzują się nowoczesnym i dynamicznym designem, który przyciąga wzrok. Mają aerodynamiczne kształty, nowoczesne detale i atrakcyjne proporcje, które nadają im nowoczesny wygląd. Ponadto, dostępne są różne warianty nadwozia, takie jak furgon, kombi, minibus, które umożliwiają dopasowanie pojazdu do indywidualnych potrzeb.
Przestronność i wszechstronność: Ford Transit i Tourneo (2020-2022) oferują przestronne wnętrza i różne opcje konfiguracji, aby sprostać różnym potrzebom. W zależności od wersji, mogą pomieścić zarówno pasażerów, jak i ładunek. Wnętrza są ergonomiczne i funkcjonalne, zapewniając wygodę zarówno kierowcy, jak i pasażerom.
Technologia i wyposażenie: Ford Transit i Tourneo (2020-2022) są zaopatrzone w nowoczesne technologie, które podnoszą komfort, bezpieczeństwo i wydajność. Oferują zaawansowane systemy multimedialne z ekranami dotykowymi, systemy nawigacyjne, systemy audio wysokiej jakości, a także wiele funkcji wspomagających jazdę, takich jak asystent parkowania, systemy monitorowania martwego pola, adaptacyjny tempomat i wiele innych.
Efektywność i zrównoważona mobilność: Ford Transit i Tourneo (2020-2022) są wyposażone w zaawansowane jednostki napędowe, które zapewniają efektywne zużycie paliwa. Dostępne są różne silniki, w tym benzynowe, diesla, a także wersje hybrydowe. Dodatkowo, Ford oferuje również wersje elektryczne tych modeli, co pozwala na osiągnięcie zrównoważonej mobilności.
Bezpieczeństwo: Ford Transit i Tourneo (2020-2022) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. W standardzie znajdują się systemy kontroli trakcji, stabilizacji toru jazdy, systemy wspomagające hamowanie, systemy monitorowania i reagowania na kolizje, a także wiele innych funkcji, które zapewniają maksymalny poziom bezpieczeństwa.
Komfort i wygoda: Ford Transit i Tourneo (2020-2022) oferują wysoki poziom komfortu i wygody. Wnętrza są ergonomicznie zaprojektowane, wyposażone w wygodne fotele, regulację klimatyzacji, systemy wentylacji i ogrzewania, a także wiele praktycznych schowków i udogodnień, które ułatwiają codzienną podróż.

Ford Transit i Tourneo (2020-2022) to wszechstronne i nowoczesne pojazdy użytkowe, które sprostają oczekiwaniom zarówno klientów indywidualnych, jak i firm. Oferują nie tylko wydajność i funkcjonalność, ale również nowoczesne technologie, bezpieczeństwo i komfort.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

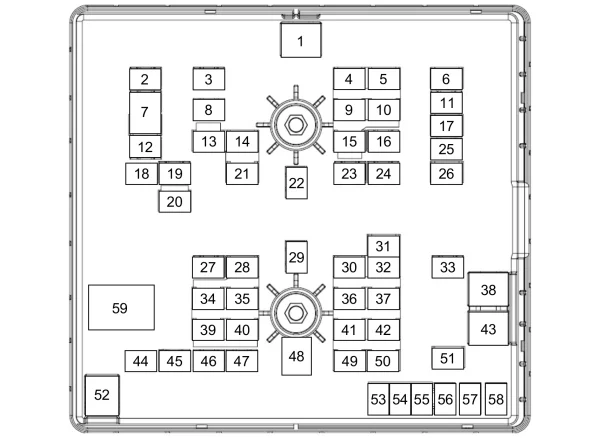

Skrzynka bezpieczników w komorze silnika

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50A	Wycieraczki.
2	40A	2019-2020: Napęd na wszystkie koła.
3	40A	2019-2020: Prawy podgrzewany element przedniej szyby. 2021: Napęd na wszystkie koła
4	30A	Światła postojowe.
5	10 A	Lampa cofania.
6	15A	2022: Elektryczna blokada kolumny kierownicy
7	40A	Silnik dmuchawy przedniej.
8	40A	2019-2020: Lewy podgrzewany element przedniej szyby.
9	15A	Zatrzask tylnych drzwi.
10	–	Nieużywany.
11	40A	Pomocniczy punkt zasilania. Port USB.
12	20A	Klakson.
13	10 A	System selektywnej redukcji katalitycznej.
14	15A	2019-2021: Moc pojazdu 5.
15	–	Nieużywany.
16	–	Nieużywany.
17	10 A	Prawe reflektory wyładowcze dużej intensywności.
18	40A	Odmrażacz tylnej szyby.
19	20A	2019-2021: Przednie światła przeciwmgielne.
20	10 A	Lusterka składane elektrycznie.
21	15A	Moc pojazdu 4.
22	40A	Silnik dmuchawy tylnej.
23	20A	2019-2021: Pompa paliwa.
24	40A	Przekaźnik Run/Start.
25	40A	Pomocnicze punkty zasilania.
26	10 A	Lewe reflektory wyładowcze dużej intensywności.
27	–	Nieużywany.
28	20A	Moc pojazdu 1.
29	40A	2019-2020: Nagrzewnica filtra paliwa.
30	15A	2019-2021: Pompa płynu chłodzącego.
31	5A	System zapobiegania blokady kół.
32	15A	Moduł kontroli transmisji.
33	30A	2019-2021: Rozrusznik.
34	15A	System selektywnej redukcji katalitycznej.
35	15A	2019-2021: Moc pojazdu 2.
36	5A	2019-2021: Zawór obejściowy płynu chłodzącego silnik. 2022: Skrzynka rozdzielcza zasilania Uruchom
37	5A	2019-2021: Świece żarowe. Moduł sterujący układu napędowego. 2022: Moduł sterowania mocą Run/Start.
38	40A/60A	2019-2020: Wentylator chłodzący. 2021: Układ przeciwblokujący z elektroniczną kontrolą stabilności (z wyjątkiem serii 510) / Wentylator chłodzący (seria 510). 2022: Skrzynka rozdzielcza zasilania.
39	15A	2019-2020: System selektywnej redukcji katalitycznej.
40	10 A	Moc pojazdu 3.
41	10 A	Świeca żarowa sterownika.
42	15A	2019-2020: Jednostka sterująca transmisją. 2021-2022: Wentylator chłodzący (seria 510)
43	60A	Pompa układu przeciwblokującego.
44	25A	2019-2020: Wentylator chłodzący. 2021: Wentylator chłodzący (z wyjątkiem serii 510)
45	30A	Gniazdo przyczepy.
46	40A	2019-2020: Świece żarowe.
47	40A	2019-2020: Świece żarowe.
48	40A/50A	2019-2020: Wentylator chłodzący. 2021: Wentylator chłodzący (z wyjątkiem serii 510) / Układ przeciwblokujący z elektroniczną kontrolą stabilności (seria 510, 40A).
49	15A	Czujnik tlenków azotu.
50	5A	2019-2020: Nagrzewnica wentylacyjna zamkniętej skrzyni korbowej.
51	10 A	2019-2021: Sprzęgło klimatyzacji.
52	50A/60A	2019-2021: Wentylator chłodzący.
53	5A	2022: Elektroniczny moduł sterujący akumulatora.
54	20A	Alarm ratunkowy.
55	25A/5A	2019-2021: Pompa oleju przekładniowego. 2022: Przetwornica DC/DC (5A)
56	20A	2019-2020: Nagrzewnica wspomagająca opalana paliwem.
57	25A /40A	2019-2020: Układ przeciwblokujący z elektroniczną kontrolą stabilności. 2022: Zawory układu przeciwblokującego.
58	30A	Gniazdo przyczepy.
59	–	Przekaźnik wentylatora chłodzącego.

Przedział pasażerski

Istnieją cztery skrzynki bezpieczników:

Skrzynka bezpieczników po stronie kierowcy znajduje się za zdejmowanym panelem poszycia pod kierownicą;
Skrzynka bezpieczników po stronie pasażera znajduje się za pokrywą w prawym schowku;
Moduł sterowania nadwozia znajduje się za pokrywą w lewym schowku;
Skrzynka bezpieczników wstępnych znajduje się pod siedzeniem kierowcy.

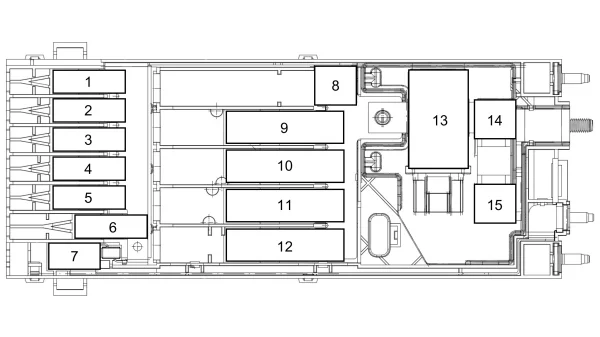

Skrzynka bezpieczników wstępnych

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	125A	Moduł sterujący nadwozia.
2	80A	Elektroniczne wspomaganie kierownicy.
3	150A	Grzałka o dodatnim współczynniku temperaturowym.
4	–	Nieużywany.
5	60A	2022: Wentylator chłodzący.
6	150A	Skrzynka bezpieczników w przedziale pasażerskim.
7	60A	Obozowicz.
8	–	Nieużywany.
9	500A	Rozrusznik. Alternator.
10	300A	Skrzynka bezpieczników w komorze silnika.
11	250A	Podwójne generatory.
12	150A	Skrzynka bezpieczników w przedziale kierowcy.
13	190A	Przekaźnik zrzutu obciążenia.
14	175A	Pomocniczy punkt zasilania 1.
15	60A	Pomocniczy punkt zasilania 2.

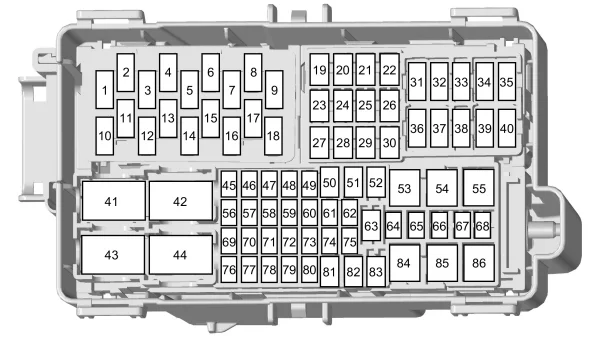

Skrzynka bezpieczników po stronie kierowcy

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5A	Port USB.
2	–	Nieużywany.
3	5A	Port USB.
4	–	Nieużywany.
5	–	Nieużywany.
6	–	Nieużywany.
7	–	Nieużywany.
8	–	Nieużywany.
9	10 A	Podgrzewane lusterka zewnętrzne.
10	5A	Wentylator chłodzący.
11	–	Nieużywany.
12	–	Nieużywany.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	5A	Czujnik deszczu.
17	–	Nieużywany.
18	20A	2021-2022: Przekaźnik.
19	–	Nieużywany.
20	–	Nieużywany.
21	20A	Ogrzewana tylna szyba.
22	20A	Ogrzewana tylna szyba.
23	20A	Pomocniczy punkt zasilania.
24	20A	Pomocniczy punkt zasilania.
25	–	Nieużywany.
26	25A	Silnik wycieraczek szyby przedniej.
27	–	Nieużywany.
28	30A	Zmodyfikowane połączenia pojazdu.
29	20A	Nagrzewnica na paliwo.
30	30A	Mocne deski do biegania.
31	–	Nieużywany.
32	–	Nieużywany.
33	–	Nieużywany.
34	–	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	–	Nieużywany.
38	–	Nieużywany.
39	–	Nieużywany.
40	–	Nieużywany.
41	25A	Przekaźnik zrzutu obciążenia.
42	40A	Przekaźnik rozrusznika.
43	40A	Przekaźnik upfitter.
44	40A	Przekaźnik rozrusznika.
45	10 A	Moduł interfejsu Upfitter.
46	–	Nieużywany.
47	–	Nieużywany.
48	5A	Zmodyfikowane połączenia pojazdu.
49	10 A	Przełącznik pedału hamulca.
50	30A	Fotel pasażera.
51	40A	Zmodyfikowane połączenia pojazdu.
52	30A	Fotel kierowcy.
53	60A	Akumulator.
54	60A	Falownik.
55	50A	Moduł sterujący nadwozia.
56	10 A	Zmodyfikowane połączenia pojazdu.
57	–	Nieużywany.
58	10 A	Złącze interfejsu nadwozia kampera. Interfejs upfittera. Dodatkowa skrzynka przyłączeniowa.
59	10 A	Tylna klimatyzacja. Kamera z widokiem z przodu. Tylna kamera. Adaptacyjny moduł tempomatu. System informacji o martwym polu.
60	10 A	Moduł sterujący hamulca przyczepy.
61	–	Nieużywany.
62	15A	Ulepszony moduł systemu przekaźnika odcinającego.
63	20A	Pomocniczy punkt zasilania.
64	40A	Zmodyfikowane połączenia pojazdu.
65	–	Nieużywany.
66	10 A	Ulepszony system przekaźników odcinających. Przyczepa kempingowa. Przekaźnik zrzutu obciążenia.
67	–	Nieużywany.
68	5A	Moduł holowniczy przyczepy.
69	5A	Moduł kierownicy.
70	5A	2021-2022: Siedzenia obrotowe.
71	10 A	Podgrzewany fotel pasażera.
72	10 A	Podgrzewany fotel kierowcy.
73	20A	Adaptacyjny moduł oświetlenia przedniego. Poziomowanie reflektorów.
74	5A	2022: Czujnik temperatury
75	20A	Skrzynka bezpieczników w komorze silnika.
76	10 A	Przełącznik sterowania mocą drzwi przesuwnych.
77	5A	Przełącznik reflektorów.
78	7,5A	Zmodyfikowane połączenia pojazdu.
79	5A	Przekaźnik skrzynki bezpieczników przedziału kierowcy.
80	10 A	2022: Złącze diagnostyczne
81	40A	Moduł holowniczy przyczepy.
82	30A	Drzwi przesuwne z napędem elektrycznym.
83	30A	Moduł sterujący hamulca przyczepy.
84	50A	Moduł sterujący nadwozia.
85	30A	Drzwi przesuwne z napędem elektrycznym.
86	50A	Moduł sterujący nadwozia.

Skrzynka bezpieczników po stronie pasażera

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Przekaźnik 2.
2	–	Przekaźnik 3.
3	–	Przekaźnik 1.
4	–	Przekaźnik 4.
5	–	Przekaźnik 5.
6	–	Nieużywany.
7	–	Nieużywany.
8	–	Przekaźnik 7.
9	–	Przekaźnik 8.
10	–	Nieużywany.
11	–	Nieużywany.
12	–	Przekaźnik 9.
13	–	Przekaźnik 6.
14	5A	Zapłon.
15	5A	Zasilacz.
16	–	Przełącznik pomocniczy 3 przekaźnik.
17	–	Przełącznik pomocniczy 3 przekaźnik.
18	–	Przełącznik pomocniczy 3 przekaźnik.
19	–	Przełącznik pomocniczy 4 przekaźnik.
20	–	Przełącznik pomocniczy 5 przekaźnik.
21	–	Pomocniczy przekaźnik skrzynki bezpieczników.
22	–	Przełącznik pomocniczy 7 przekaźnik.
23	–	Przełącznik pomocniczy 8 przekaźnik.
24	–	Przełącznik pomocniczy 9 przekaźnik.

Moduł kontroli nadwozia

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	10 A	Falownik.
3	7,5A	Przełącznik podnośnika szyb. Elektrycznie sterowane lusterka zewnętrzne.
4	20A	Nieużywany.
5	–	Nieużywany.
6	10 A	Nieużywany.
7	10 A	Nieużywany.
8	5A	2019-2020: Sygnalizator antywłamaniowy. 2021-2022: Moduł jednostki sterującej telematyki
9	5A	Czujnik wtargnięcia (2019-2020). Klimatyzacja z tyłu.
10	–	Nieużywany.
11	–	Nieużywany.
12	7,5A	Kontrola klimatu.
13	7,5A	Złącze łącza danych. Kolumna kierownicy. Klaster instrumentów.
14	15A	2019-2020: Moduł kontroli energii akumulatora – MHEV.
15	15A	Moduł SYNC 3. Zintegrowany panel sterowania (2021-2022).
16	–	Nieużywany.
17	7,5A	Nieużywany.
18	7,5A	Nieużywany.
19	5A	Nieużywany.
20	5A	Stacyjka.
21	5A	2019-2020: Sterowanie grzałką o dodatnim współczynniku temperaturowym.
22	5A	2019-2020: Moduł kontroli ostrzegania pieszych.
23	30A	Nieużywany.
24	30A	Nieużywany.
25	20A	Nieużywany.
26	30A	Nieużywany.
27	30A	Nieużywany.
28	30A	Nieużywany.
29	15A	Nieużywany.
30	5A	Nieużywany.
31	10 A	Złącze łącza danych. Odbiornik kluczyka zdalnego.
32	20A	Radio. Moduł telematyki (2019-2020).
33	–	Nieużywany.
34	30A	2019-2020: Centrum wiadomości. Grzałka o dodatnim współczynniku temperaturowym. Falownik prądu stałego/przemiennego. Kamera systemu utrzymania pasa ruchu. Pomoc w parkowaniu. Kolumna kierownicy. 2021-2022: Przekaźnik uruchamiania/rozpoczęcia. Pomoc w parkowaniu. Kolumna kierownicy.
35	5A	Nieużywany.
36	15A	Pomoc w parkowaniu. Kamera systemu utrzymania pasa ruchu (2019-2020). Moduł sterujący kolumny kierownicy.
37	20A	Nieużywany.
38	30A	Okna elektryczne.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
