Ford Expedition IV (2018-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition U553 z lat: 2018, 2019, 2020, 2021. Ford Expedition U553 to czwarta generacja popularnego SUV-a produkowanego przez amerykańską markę Ford. Model ten został wprowadzony na rynek w 2017 roku i kontynuowany jest do dziś. Oto kilka informacji na temat Forda Expedition […]

06/24/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition U553 z lat: 2018, 2019, 2020, 2021.

Ford Expedition U553 to czwarta generacja popularnego SUV-a produkowanego przez amerykańską markę Ford. Model ten został wprowadzony na rynek w 2017 roku i kontynuowany jest do dziś. Oto kilka informacji na temat Forda Expedition U553:

  1. Design i rozmiar: Ford Expedition U553 charakteryzuje się nowoczesnym i imponującym wyglądem. Posiada charakterystyczną, muskularną sylwetkę z dużą atrapą chłodnicy, nowoczesnymi reflektorami i dynamicznymi liniami. Podobnie jak jego poprzednik, Expedition U553 jest dużym SUV-em o przestronnym wnętrzu i pojemnym bagażniku.
  2. Wydajność i moc: Ford Expedition U553 oferuje mocne jednostki napędowe, które zapewniają imponującą wydajność. W standardowej wersji napędzany jest silnikiem V6 EcoBoost o pojemności 3,5 litra, który dostarcza dużą moc i moment obrotowy. Istnieje również wersja Expedition MAX, która oferuje jeszcze większy rozmiar i przestronność.
  3. Przestronne wnętrze: Expedition U553 oferuje luksusowe i przestronne wnętrze, które zapewnia wygodę dla kierowcy i pasażerów. Znajduje się w nim duża ilość miejsca na nogi i głowę w każdym rzędzie siedzeń, a trzeci rząd siedzeń może pomieścić nawet dorosłych pasażerów. Dodatkowo, wnętrze Expedition U553 jest dobrze wyposażone w nowoczesne technologie i funkcje.
  4. Zaawansowane technologie: Ford Expedition U553 oferuje szeroki zakres zaawansowanych technologii, które poprawiają zarówno komfort, jak i bezpieczeństwo jazdy. Może zawierać systemy multimedialne z wyświetlaczem dotykowym, systemy audio premium, systemy nawigacji, systemy bezpieczeństwa i asystentów kierowcy, jak również funkcje konnektivity umożliwiające integrację smartfonów.
  5. Wytrzymałość i zdolności terenowe: Ford Expedition U553 jest zbudowany na solidnej platformie, co czyni go wytrzymałym i niezawodnym pojazdem. Posiada także system napędu na cztery koła (w niektórych wersjach), który zapewnia lepszą przyczepność i zdolności terenowe. Dzięki temu Expedition U553 jest gotowy do stawienia czoła różnym warunkom drogowym i terenowym.

Ford Expedition U553 to imponujący SUV, który łączy wygodę, luksus, wydajność i zaawansowane technologie. Jego przestronne wnętrze, nowoczesny design i solidna konstrukcja sprawiają, że jest to popularny wybór dla osób poszukujących dużego i wszechstronnego pojazdu, zarówno do codziennej jazdy, jak i przygód na terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Mustang I (1964) - schematy bezpieczników i przekaźników

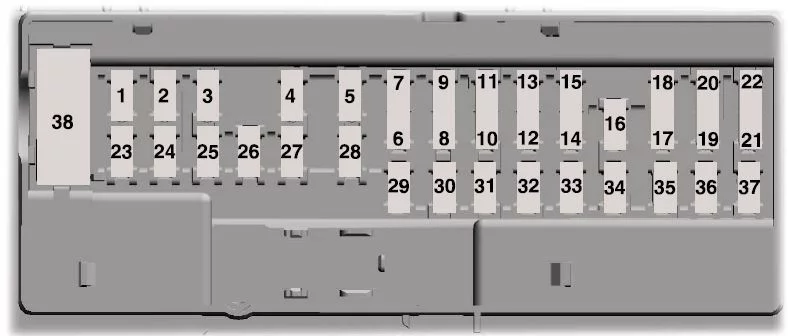

Schemat skrzynki bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod deską rozdzielczą. Aby uzyskać dostęp do pudełka, konieczne może być zdjęcie panelu poszycia.Ford Expedition IV (2018-2021) - schematy bezpieczników i przekaźników

Ford Expedition IV (2018-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 7,5 2018-2019: Przełącznik fotela kierowcy
10 2020-2021: Przełącznik fotela kierowcy
3 20 2018-2019: Odblokowanie drzwi kierowcy
7,5 2020-2021: Odblokowanie drzwi kierowcy
4 5 2018-2019: Sterownik hamulca przyczepy
20 2020-2021: Wzmacniacz głośnikowy
5 20 2018-2019: Wzmacniacz głośnikowy
6 10 2020-2021:  Inteligentna logika złącza Datalink
7 10 2020-2021: Tylny moduł sterowania dźwiękiem
8 5 2020-2021: Bezprzewodowa ładowarka akcesoriów, moduł Hands-ree Liftgate
9 10 2018-2019: Moduł rozrywkowy dla tylnych siedzeń, wyświetlacz Head Up
5 2020-2021: Klawiatura, połączony moduł czujnika
10 5 2018-2019: Moduł ładowarki akcesoriów bezprzewodowych, moduł bezdotykowego otwierania klapy bagażnika
11 5 2018-2019: Klawiatura, połączony moduł czujnika
12 7,5 2018-2019: Zestaw wskaźników, elektroniczny panel sterowania, inteligentna logika złącza Datalink
7,5 2020-2021: Klaster instrumentów
13 7,5 Moduł zmiany biegów, moduł sterujący kolumny kierownicy, inteligentna logika złącza Datalink (2020-2021), moduł kontroli klimatu (2021)
14 10 2018-2019: Rozszerzony moduł mocy, przełącznik hamulca
15 2020-2021: Przełącznik hamulca
15 10 2018-2019:  Moc inteligentnego złącza Datalink
15 2020-2021: SYNC
16 15 2018-2019: Wydanie szyby windy
17 5 2018-2019: Jednostka sterująca telematyki – modem
18 5 2018-2019: Wyłącznik zapłonu, elektromagnes blokujący kluczyk, przycisk startowy
7,5 2020-2021: Elektromagnes blokujący klucz, moduł zmiany biegów
19 7,5 2018-2019: Przełącznik sterowania skrzynią biegów, moduł zmiany biegów
5 2020-2021: Moduł jednostki sterującej telematyki
20 5 2020-2021: Przełącznik zapłonu
21 5 Czujnik wilgotności i temperatury w samochodzie
22 5 Lusterko elektrochromatyczne, podgrzewany moduł siedzenia w drugim rzędzie
23 10 2018-2019: Logika szyberdachu, falownik, przełącznik okna zasilania, przełącznik zasilania lusterek
30 2020-2021: Przełącznik szyb, przełącznik lusterek elektrycznych, moduł strefy lewych drzwi przednich
24 20 2018-2019: Odblokowanie centralnego zamka
30 2020-2021: Logika szyberdachu
25 30 2018-2019: Moduł strefy lewych drzwi przednich
20 2020-2021: Wzmacniacz głośnikowy №2
26 30 Moduł strefowy prawych przednich drzwi
27 30 2018-2019: Szyberdach
30 2020-2021: Moduł strefy lewych tylnych drzwi
28 20 2018-2019: Wzmacniacz stereo
30 2020-2021: Moduł stref prawych tylnych drzwi
29 30 2018-2019: Moduł strefy lewych tylnych drzwi
15 2020-2021: Regulowane pedały
30 30 2018-2019: Moduł strefy prawych tylnych drzwi
5 2020-2021: Moduł sterowania holowaniem przyczepy
31 15 2018-2019: Regulowane pedały
10 2020-2021: Tylny moduł klimatyzacji, moduł przełącznika trybu jazdy, przełącznik zarządzania terenem, moduł nadawczo-odbiorczy częstotliwości radiowej, przełącznik 4×4
32 10 2018-2019: SYNC, moduł przełączania trybu jazdy, przełącznik 4×4, moduł nadawczo-odbiorczy częstotliwości radiowej, tylne ogrzewanie – wentylacja i powietrze. Kondycjonowanie, moduł sterujący
20 2020-2021: Moduł sterowania dźwiękiem
33 20 2018-2019: Moduł sterowania dźwiękiem
34 30 Przekaźnik uruchamiania/rozruchu
35 5 2018-2019: Moduł rozszerzonego trybu zasilania
36 15 Moduł przetwarzania obrazu A, moduł automatycznego wspomagania parkowania, moduł ciągłego tłumienia sterowania
37 20 Podgrzewana kierownica
Wyłącznik obwodu
38 30 Lewe tylne okno zasilania, prawe tylne okno zasilania

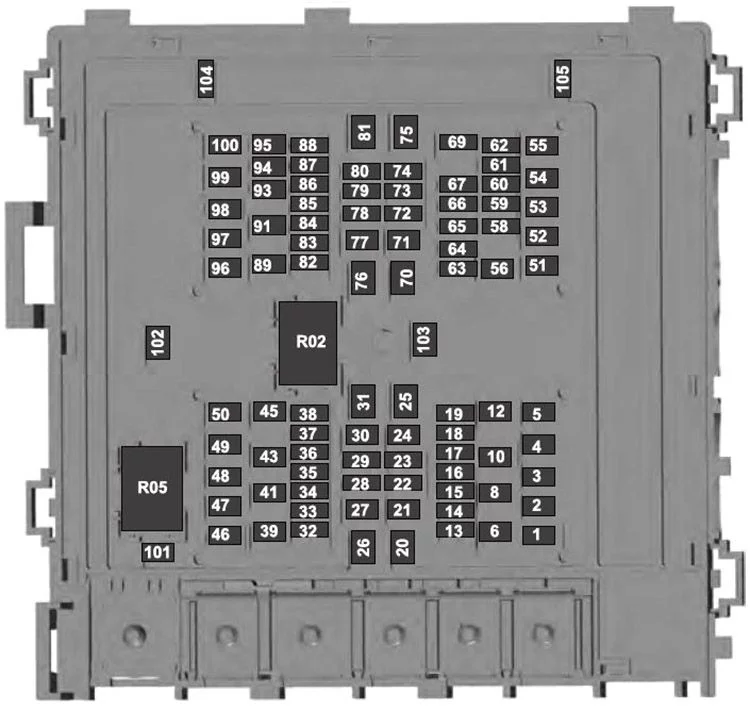

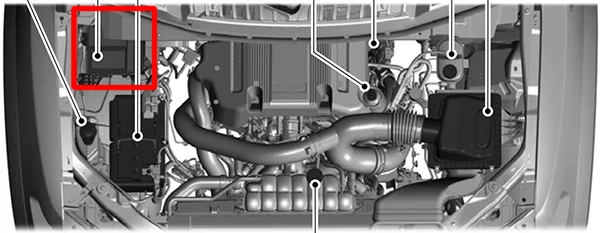

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.Ford Expedition IV (2018-2021) - schematy bezpieczników i przekaźników

Ford Expedition IV (2018-2021) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
1 25 Klakson
2 50 Wentylator chłodzący №1
3 30 Silnik wycieraczek przedniej szyby
4 50 2020-2021: Falownik
5 30 Przekaźnik rozrusznika
6 20 Zapalniczka do cygar Power Point №1
8 20 Zapalniczka do cygar Power Point №2
10 5 Czujnik deszczu
12 20 2020-2021: Moduł światła holowniczego przyczepy
13 10 Moduł 4×4, podgrzewane podświetlenie, podgrzewana cewka przekaźnika lustrzanego, podgrzewana cewka przekaźnika parkowania wycieraczek, cewka przekaźnika izolacji skrzyni biegów
14 15 2018-2019: Moduł sterowania transmisją
15 15 Moduł jakości napięcia Run/Start Power, system informacji o martwym polu, wyświetlacz Head Up (2018-2019), moduł przetwarzania obrazu B, kamera przednia, kamera tylna, moduł tempomatu
16 10 Moduł sterowania układem napędowym (PCM) Podawanie rozruchu/rozruchu
17 10 Układ zapobiegający blokowaniu się hamulców (ABS) Posuw/rozruch
18 10 Elektroniczne wspomaganie kierownicy Run/Start Feed
19  –
20 40 Silnik dmuchawy
21 40 Silniki siedzeń pasażera
22  –
23 10 Alternator w linii A
24 30 Moduł sterujący hamulca przyczepy
25 50 Moduł sterowania nadwozia nr 1 (BCM)
26 50 Wentylator chłodzący №2
27 40 Silniki fotela kierowcy
28 15 Tylne podgrzewane siedzenia, moduł klimatyzacji tylnych siedzeń (2020-2021)
29 10 2018-2020: Zintegrowany elektromagnes na końcu koła
30 25 Ładowanie akumulatora przyczepy holowniczej klasy II-IV
31 50 Elektrycznie składany moduł siedzeń
32 10 Sprzęgło klimatyzacji
33  –
34  –
35 20 Moc pojazdu №4
36 10 Moc pojazdu №3
37 25 Moc pojazdu №2
38 25 Moc pojazdu №1
39  –
41 50 2018-2019: Falownik
43 20 2018-2019: Moduł światła holowniczego przyczepy klasy II-IV.
45 20 Pompa spryskiwacza przód/tył
46 7,5 Rodzinny system rozrywki
47  –
48  –
49  –
50 30 Pompa paliwowa
51 20 Punkt mocy №3
52 50 Moduł kontroli nadwozia (BCM), moduł jakości napięcia (VQM)
53 25 Przekaźnik świateł parkowania przyczepy holowniczej, moduł sterowania przyczepy holowniczej (2020-2021)
54 40 Elektroniczny przekaźnik różnicowy o ograniczonym poślizgu
55 40 Dmuchawa pomocnicza
56 20 Punkt mocy nr 4
58 5  –
59  –
60 5  –
61 25  –
62 25  –
63 25 Napęd na cztery koła (4×4)
64  –
65  –
66  –
67  –
69 30 2020-2021: Moduł tylnej klapy bagażnika
70 40 Układ przeciwblokujący / moduł hamulca postojowego
71 25 Napęd na cztery koła (4×4)
72  –
73  –
74 10 Lampy cofania przyczepy do holowania
75  –
76 50 Moduł kontroli nadwozia (BCM) №2
77 30 Klimatyzowany (ogrzewany/wentylowany) moduł siedzeń
78 20  –
79  –
80 10 Podgrzewana wycieraczka przedniej szyby
81  –
82  –
83 15 2018-2019: Moc modułu sterowania skrzynią biegów (TCM)
84  –
85  –
86 5 Inteligentna ładowarka USB №5
87 5 Inteligentna ładowarka USB №3
88 10 Przekaźnik wielokonturowy z siedzeniami
89 40 Mocne tablice do biegania
91 30 2018-2019: Moduł tylnej klapy bagażnika
93 15 Podgrzewane lusterka
94 5 Inteligentna ładowarka USB №1
95 10 Inteligentna ładowarka USB №2
96 30 Przekaźnik silnika wycieraczki tylnej
97 40 2018-2019: Wentylator przekaźnika ściągacza intercoolera
98 15 Pompa oleju przekładniowego
99 40 Podgrzewany Backlite
100 20 Punkt mocy №5
101 25 Wentylator elektryczny №2
102  –
103  –
104  –
105  –
Przekaźnik
R02 Moduł sterujący układu napędowego (PCM)
R05 Wentylator elektryczny №2
