Ford Taurus (2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 2008. Ford Taurus (2008) to siódma generacja popularnego sedana produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu: Design: Ford Taurus siódmej generacji został całkowicie odświeżony w porównaniu do poprzednich wersji. Zyskał bardziej elegancki […]

06/29/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 2008.

Ford Taurus (2008) to siódma generacja popularnego sedana produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu:

  1. Design: Ford Taurus siódmej generacji został całkowicie odświeżony w porównaniu do poprzednich wersji. Zyskał bardziej elegancki i dynamiczny wygląd, z wyraźnymi liniami i agresywnym przodem. Charakterystycznymi elementami były duża atrapa chłodnicy, strzeliste reflektory i muskularne nadkola.
  2. Wnętrze: Wnętrze Forda Taurusa (2008) zapewniało przestronną i komfortową przestrzeń dla kierowcy i pasażerów. Kabina została starannie zaprojektowana, oferując wysokiej jakości materiały wykończeniowe i ergonomiczne rozmieszczenie elementów. Wyposażenie obejmowało m.in. elektrycznie regulowane fotele, klimatyzację dwustrefową, system audio z odtwarzaczem CD oraz liczne schowki i udogodnienia.
  3. Wyposażenie i technologia: Ford Taurus (2008) był wyposażony w nowoczesne funkcje i technologie. W zależności od wersji i opcji wyposażenia, samochód mógł być wyposażony w takie elementy jak system nawigacji GPS, skórzane tapicerki, podgrzewane fotele, kamera cofania, system audio premium oraz zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  4. Wybór silników: Taurus (2008) oferował różne opcje silnikowe. Wśród nich znalazły się benzynowe jednostki V6 o pojemnościach 3.5 i 3.7 litra. Moc zależała od wersji, osiągając wartości od około 260 do 300 koni mechanicznych. Silniki były zazwyczaj sprzężone z automatycznymi skrzyniami biegów, zapewniając płynną jazdę.
  5. Bezpieczeństwo: Ford Taurus (2008) był wyposażony w zaawansowane systemy bezpieczeństwa. W standardzie oferowano poduszki powietrzne dla kierowcy i pasażera, system ABS, kontrole trakcji i stabilności, a także system monitorowania ciśnienia w oponach. Dodatkowo dostępne były opcje takie jak system monitorowania martwego pola, system ostrzegania przed kolizją i adaptacyjny tempomat.
  6. Popularność i wpływ: Siódma generacja Forda Taurusa spotkała się z pozytywnym odbiorem na rynku amerykańskim. Dzięki nowoczesnemu designowi, przestronnemu wnętrzu i bogatemu wyposażeniu, Taurus (2008) przyciągał klientów poszukujących komfortowego i niezawodnego samochodu. Model ten odegrał ważną rolę w odbudowie marki Ford i wzmacnianiu jej pozycji na rynku.
Zobacz także:  Ford F-250, F-350 (1992-1997) - schematy bezpieczników i przekaźników

Ford Taurus (2008) to samochód, który oferował kombinację stylu, komfortu i nowoczesności. Był to solidny i atrakcyjny sedan, który sprostał oczekiwaniom wielu kierowców, szczególnie tych poszukujących przestronnego i wyposażonego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

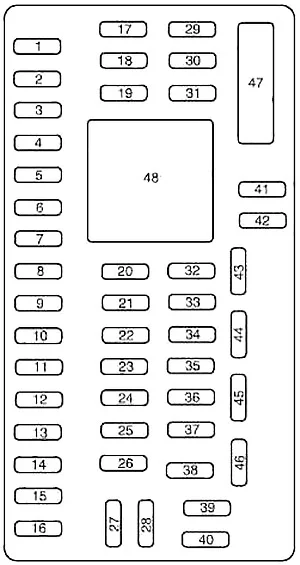

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

Ford Taurus (2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Inteligentny silnik okna
2 15A Włącznik/wyłącznik hamulca, wysoko zamontowane światło hamowania
3 15A SDARS, Bluetooth, rodzinny system rozrywki (FES)/ sterowanie tylnym siedzeniem
4 30A Zapasowy
5 10 A Moc logiki SPDJB
6 20A Kierunkowskazy
7 10 A Reflektory świateł mijania (lewe)
8 10 A Reflektory świateł mijania (po prawej)
9 15A Oświetlenie wewnętrzne, lampy Cargo
10 15A Podświetlenie, lampy kałużowe
11 10 A Napęd na wszystkie koła
12 7,5A Przełączniki gniazda pamięci /lusterka, moduł pamięci
13 5A Moduł FEPS
14 10 A Zegar analogowy
15 10 A Kontrola klimatu
16 15A Zapasowy
17 20A Wszystkie zasilanie silnika blokady, zwolnienie Decklid
18 20A Zapasowy
19 25A Szyberdach
20 15A Złącze OBDII
21 15A Światła przeciwmgielne
22 15A Lampy parkowe, lampy licencyjne
23 15A Reflektory świateł drogowych
24 20A Przekaźnik klaksonowy
25 10 A Lampy popytu/Lampy wewnętrzne
26 10 A Zestaw wskaźników tablicy rozdzielczej
27 20A Regulowany przełącznik pedału
28 5A Radio, sygnał startu radia
29 5A Zestaw wskaźników tablicy rozdzielczej
30 5A Przełącznik anulowania nadbiegu
31 10 A Kompas, automatyczne przyciemnianie lusterka wstecznego
32 10 A Moduł kontroli unieruchamiania
33 10 A Zapasowy
34 5A Moduł AWD
35 10 A Czujnik obrotu kierownicy, FEPS, wspomaganie parkowania tyłem, podgrzewane moduły siedzeń
36 5A Moduł PATS
37 10 A Kontrola klimatu
38 20A Subwoofer (radio audiofilskie)
39 20A Radio
40 20A Zapasowy
41 15A Lusterko mikrofonowe, szyberdach, przełączniki zamka przedniego, radio
42 10 A Zapasowy
43 10 A Zapasowy
44 10 A Zapasowy
45 5A Cewki przekaźników: PDB, A/C, wycieraczki przednie i tylne, silnik dmuchawy przedniej
46 7,5A Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI)
47 Wyłącznik automatyczny 30A Okna elektryczne
48 Opóźniony przekaźnik akcesoriów

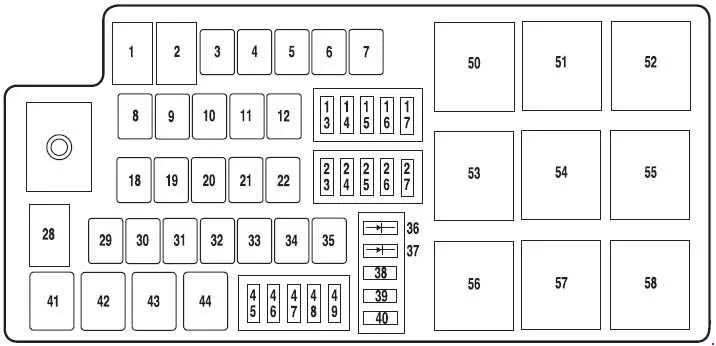

Komora silnika

Zobacz także:  Ford Fusion I (2010-2012) - schematy bezpieczników i przekaźników

Ford Taurus (2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80A* Moc SPDJB
2 80A* Moc SPDJB
3 30A* Wycieraczki przednie
4 Nieużywany
5 20A Zapasowy
6 Nieużywany
7 50A* Wentylator chłodzący silnik
8 Nieużywany
9 40A* Układ przeciwblokujący (ABS)/pompa AdvanceTrac
10 30A* Rozrusznik
11 50A* Przekaźnik modułu sterującego układu napędowego (PCM)
12 20 A* Zawór ABS/AdvanceTrac
13 20A** Punkt zasilania (tablica przyrządów)
14 20A** Punkt zasilania (2. rząd)
15 20A Zapasowy
16 20A** Punkt zasilania (konsola)
17 10 A** Alternator
18 Nieużywany
19 Nieużywany
20 40A* Tylny odszraniacz
21 30A* Silniki foteli elektrycznych (pasażer)
22 20 A* Podgrzewany moduł siedziska
23 10 A** PCM Zachowaj moc, odpowietrznik kanistra
24 10 A** Przekaźnik sprzęgła klimatyzacji
25 25A Zapasowy
26 20A** Przekaźnik rezerwowy
27 15 A** Przekaźnik paliwa (moduł sterownika pompy paliwa, pompa paliwa)
28 Nieużywany
29 30A Zapasowy
30 Nieużywany
31 30A* Zapasowy
32 30A* Silniki fotela kierowcy, moduł pamięci
33 20 A* Stacyjka (do SJB)
34 Nieużywany
35 40A* Przedni silnik dmuchawy klimatyzacji
36 Dioda 1A Start jednym dotknięciem
37 Dioda 1A Pompa paliwowa
38 10 A** IVD, czujnik odchylenia
39 10 A** Dioda paliwa, PCM
40 Nieużywany
41 Przekaźnik G8VA Sprzęgło klimatyzacji
42 Przekaźnik G8VA Pompa paliwowa
43 Przekaźnik G8VA Zapasowy
44 Nieużywany
45 10 A** Wyłącznik kontroli prędkości, czujnik masowego przepływu powietrza, moduł Inline VPWR2
46 10 A** Przekaźnik sprzęgła klimatyzacji, VPWR3
47 15A** PCM VPWR1
48 15A** PCM VPWR4
49 15A** Podgrzewane lusterka
50 Pełny przekaźnik ISO Przekaźnik PCM
51 Nieużywany
52 Nieużywany
53 Pełny przekaźnik ISO Tylny przekaźnik odszraniania
54 Pełny przekaźnik ISO Przekaźnik silnika dmuchawy
55 Pełny przekaźnik ISO Przekaźnik rozrusznika
56 Nieużywany
57 Pełny przekaźnik ISO Przekaźnik wycieraczek przednich
58 Nieużywany
* Bezpieczniki kasetowe
** Bezpieczniki mini
