Ford Taurus (2009-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Ford Taurus (2009-2019) to kolejna generacja flagowego sedana produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu: Design: Ford Taurus ósmej generacji wyróżniał […]

06/29/2023
Czas czytania: 8 minut
Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Ford Taurus (2009-2019) to kolejna generacja flagowego sedana produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu:

  1. Design: Ford Taurus ósmej generacji wyróżniał się nowoczesnym i dynamicznym wyglądem. Charakteryzował się smukłymi liniami, agresywnie stylizowanymi reflektorami i charakterystyczną atrapą chłodnicy. Mocne proporcje nadawały mu pewności siebie i elegancji.
  2. Wnętrze: Wnętrze Forda Taurusa (2009-2019) oferowało przestronną, luksusową i dobrze wykończoną przestrzeń. Kabina była starannie zaprojektowana, z wysokiej jakości materiałami wykończeniowymi i ergonomicznym układem elementów. Wyposażenie obejmowało m.in. skórzane fotele, system multimedialny z ekranem dotykowym, system nawigacji, klimatyzację dwustrefową oraz wiele innych udogodnień.
  3. Wyposażenie i technologia: Ford Taurus (2009-2019) był wyposażony w zaawansowane funkcje i technologie. W zależności od wersji i opcji wyposażenia, samochód mógł być wyposażony w systemy bezpieczeństwa, takie jak asystent pasa ruchu, monitorowanie martwego pola, system ostrzegania przed kolizją oraz adaptacyjny tempomat. Dodatkowo dostępne były systemy audio premium, systemy rozrywki dla pasażerów tylnych siedzeń oraz zaawansowane systemy nawigacyjne.
  4. Wybór silników: Taurus (2009-2019) oferował różne opcje silnikowe, które zapewniały zarówno oszczędność paliwa, jak i mocne osiągi. Dostępne były silniki benzynowe V6 o pojemnościach 3.5 i 3.7 litra, które były sprzężone z automatycznymi skrzyniami biegów. Wersje sportowe, takie jak Taurus SHO, były wyposażone w jeszcze bardziej potężny silnik o pojemności 3.5 litra z podwójnym turbodoładowaniem.
  5. Bezpieczeństwo: Ford Taurus (2009-2019) był wyposażony w zaawansowane systemy bezpieczeństwa. Standardowo oferowano poduszki powietrzne dla kierowcy i pasażera, system ABS, kontrole trakcji i stabilności. W późniejszych latach produkcji wprowadzono również dodatkowe funkcje, takie jak system monitorowania martwego pola, asystent parkowania oraz system monitorowania ciśnienia w oponach.
  6. Popularność i wpływ: Ford Taurus ósmej generacji zdobył uznanie klientów, szczególnie na rynku amerykańskim. Jego przestronne wnętrze, luksusowe wyposażenie i nowoczesne technologie przyciągały wielu kierowców poszukujących komfortowego i wydajnego sedana. Model ten odegrał ważną rolę w odświeżeniu wizerunku marki Ford i umocnieniu jej pozycji na rynku.

Ford Taurus (2009-2019) był samochodem, który oferował połączenie luksusu, komfortu i zaawansowanych technologii. Był to atrakcyjny wybór dla osób, które ceniły przestronność, wygodę i nowoczesne rozwiązania w samochodzie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

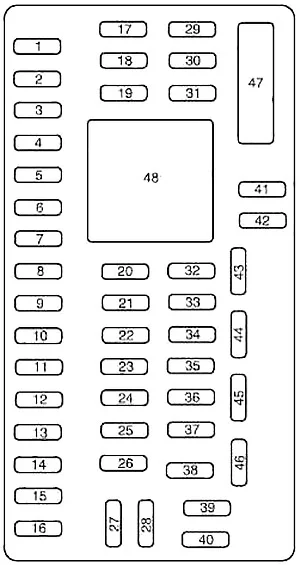

Schemat 2009-2013

Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Lewe przednie okno elektryczne, silnik inteligentnego okna
2 15 Włącznik/wyłącznik hamulca
3 15 Elektrycznie regulowane siedzenie kierowcy
4 30 Prawe przednie okno elektryczne, silnik inteligentnego okna
5 10 Elektromagnes zmiany biegów, klawiatura bezkluczykowa
6 20 Kierunkowskazy, światła ostrzegawcze
7 10 Reflektory świateł mijania (lewe)
8 10 Reflektory świateł mijania (po prawej)
9 15 Oświetlenie wewnętrzne, lampy Cargo
10 15 Przełącznik oświetlenia, lampy kałużowe
11 10 Moduł napędu na wszystkie koła (AWD)
12 7,5 Moduł pasywnego wejścia/pasywnego startu (PEPS) (2009-2010), Inteligentny dostęp (IA) (2011-2012)
13 5 Fotele pamięci, lusterka, klawiatura, odbiornik PEPS (2009-2010), moduł drzwi kierowcy, odbiornik IA (2011-2012)
14 10 Wyświetlacz nawigacyjny, Fotel pamięci, SYNC®, Centralny wyświetlacz informacyjny, GPS, Fotel kierowcy
15 10 Kontrola klimatu
16 15 Elektroniczny panel wykończeniowy, oświetlenie otoczenia
17 20 Zwolnienie bagażnika, szyberdach, inteligentne okna, zablokowanie/odblokowanie
18 20 Tylne podgrzewane siedzenia
19 25 Wzmacniacz dźwięku
20 15 Złącze diagnostyczne (OBDII), Regulowany silnik pedału
21 15 Sterowanie światłami do jazdy dziennej (DRL)
22 15 Lampy parkowe, lampy tablicy rejestracyjnej, lampy pomocnicze
23 15 Reflektory świateł drogowych
24 20 Klakson
25 10 Oświetlenie na żądanie (oszczędzanie baterii)
26 10 Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up
27 20 Stacyjka, PEPS (2009-2010), Przednie wycieraczki, Zintegrowany rozruch jednym dotknięciem (OTIS), IA (2011-2012)
28 5 Uruchom przekaźnik/wyciszenie dźwięku
29 5 Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up
30 5 Nieużywany (zapasowy)
31 10 Nieużywany (zapasowy)
32 10 Moduł poduszki powietrznej
33 10 Nieużywany (zapasowy)
34 5 Układ przeciwblokujący (ABS), Elektroniczna stal nierdzewna
35 10 Podgrzewane fotele tylne, AWD, Asystent parkowania tyłem, Czujnik kąta skrętu, System informacji o martwym polu, Fotele wielokonturowe
36 5 Pasywny system antykradzieżowy (PATS)
37 10 Nieużywany (zapasowy)
38 20 Subwoofer, wzmacniacz głośnikowy
39 20 Radio/nawigacja
40 20 Nieużywany (zapasowy)
41 15 Opóźnione podawanie akcesoriów
42 10 Nieużywany (zapasowy)
43 10 Odszraniacz tylnej szyby, wycieraczki przednie, automatyczny sterownik świateł drogowych, czujnik deszczu
44 10 Nieużywany (zapasowy)
45 5 Przekaźnik wycieraczki przedniej, przekaźnik silnika dmuchawy
46 7,5 Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI)
47 30 Wyłącznik obwodu: Przednie okno elektryczne pasażera, tylne okna elektryczne
Przekaźnik
48 Opóźniony przekaźnik akcesoriów

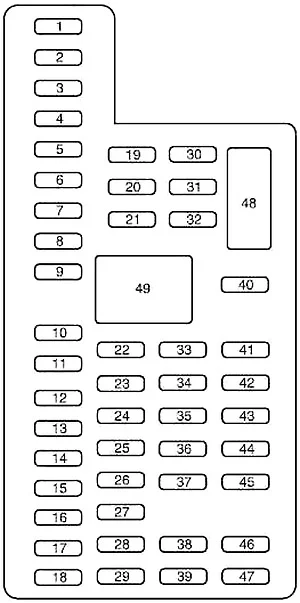

Schemat 2013-2019

Zobacz także:  Ford Transit Courier (2014-2020) - schematy bezpieczników i przekaźników

Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Silniki inteligentnego okna lewy przedni i prawy tylny
2 15 Przełącznik fotela kierowcy
3 30 Prawy przedni silnik inteligentnego okna
4 10 Przekaźnik i cewka oszczędzania baterii lamp na żądanie
5 20 Wzmacniacz dźwięku
6 5 Nieużywany (zapasowy)
7 7,5 Logika modułu siedzenia kierowcy, moduł strefy lewych drzwi przednich, klawiatura
8 10 Nieużywany (zapasowy)
9 10 Moduł SYNC, Wyświetlacze wielofunkcyjne, Elektroniczny panel wykończeniowy, Moduł nadawczo-odbiorczy częstotliwości radiowej
10 10 Uruchom przekaźnik akcesoriów
11 10 Inteligentna logika modułu dostępu, wyświetlacz Heads-up
12 15 Lampa kałużowa, podświetlenie LED. Oświetlenie Inter10r
13 15 Wskaźniki kierunku w prawo
14 15 Wskaźniki kierunku w lewo
15 15 Lampa stop, lampa cofania
16 10 Prawe przednie światło mijania
17 10 Lewe przednie światło mijania
18 10 Przycisk Start, podświetlenie klawiatury, blokada zmiany biegów hamulca, budzenie modułu sterującego układu napędowego, moduł nadawczo-odbiorczy immobilizera
19 20 Wzmacniacze audio
20 20 Wszystkie przekaźniki i cewka silnika blokady, przekaźnik i cewka silnika blokady sterownika
21 10 2017: Rozszerzony moduł mocy
22 20 Przekaźnik klaksonowy
23 15 Logika modułu sterującego kierownicy, zestaw wskaźników
24 15 Moduł sterujący kierownicy, Datallnk
25 15 Wydanie Decklld
26 5 Wyłącznik zapłonu, przycisk wyłącznika zapłonu
27 20 Inteligentna moc modułu dostępowego
28 15 Nieużywany (zapasowy)
29 20 Radio, moduł globalnego systemu pozycjonowania
30 15 Przednie światła postojowe
31 5 Nieużywany (zapasowy)
32 15 Inteligentne silniki okien, przełącznik okna głównego i lusterka, moduł osłony przeciwsłonecznej tylnej szyby, podświetlenie przełącznika blokady
33 10 Nieużywany (zapasowy)
34 10 Moduł wspomagania parkowania tyłem, moduł automatycznych świateł drogowych i opuszczenia pasa ruchu, moduł podgrzewanego tylnego siedzenia, moduł monitorowania martwego pola, tylna kamera wideo
35 5 Zmotoryzowany czujnik wilgotności, wyświetlacz Heads-up, przełącznik kontroli trakcji
36 10 Podgrzewana kierownica
37 10 Nieużywany (zapasowy)
38 10 Samościemniające się lusterko (bez automatycznego światła drogowego i modułu zmiany pasa ruchu), moduł szyberdachu i przełącznik
39 15 Światła drogowe
40 10 Tylne światła postojowe
41 7,5 Rozszerzony moduł mocy
42 5 Nieużywany (zapasowy)
43 10 Nieużywany (zapasowy)
44 10 Nieużywany (zapasowy)
45 5 Nieużywany (zapasowy)
46 10 Moduł klimatyzacji
47 15 Nieużywany (zapasowy)
48 30 Wyłącznik automatyczny: Elektryczna szyba pasażera z przodu. Tylne szyby elektryczne
Przekaźnik
49 Opóźnione akcesorium

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

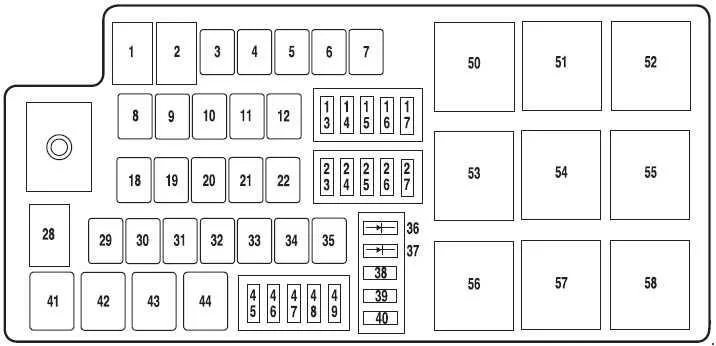

Schemat 2009

Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników

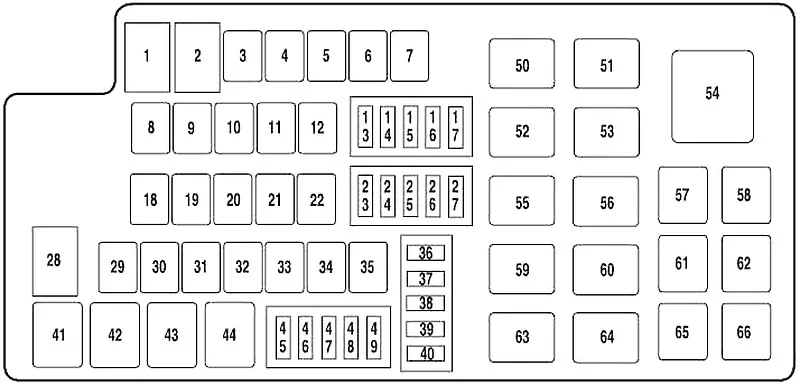

Schemat 2010-2013

Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Zasilanie panelu bezpieczników w przedziale pasażerskim
2 80 Zasilanie panelu bezpieczników w przedziale pasażerskim
3 Nieużywany
4 30 Przednia wycieraczka
5 30 Siedzenie pasażera
6 20 Zapalniczka
7 60 2009-2010: Nieużywany
Silnik inny niż SHO (2011-2012): Wentylator chłodzący silnik
8 30 Szyberdach
9 40 Pompa układu przeciwblokującego (ABS)
10 30 Przekaźnik rozrusznika
11 30 Przekaźnik modułu sterującego układu napędowego (PCM)
12 20 Zawór ABS
13 15 Adaptacyjny tempomat
14 Nieużywany
15 Nieużywany
16 20 Reflektor lewy
17 10 Alternator
18 Nieużywany
19 20 Punkt zasilania tablicy przyrządów
20 40 Odmrażacz tylnej szyby
21 20 Punkt zasilania konsoli
22 30 Przednie podgrzewane lub podgrzewane/chłodzone siedzenia
23 7,5 Moduł sterowania układem napędowym (PCM) (utrzymanie mocy), odpowietrznik kanistra
24 10 Sprzęgło klimatyzacji
25 20 Reflektor prawy
26 10 Przekaźnik rezerwowy
27 25 Pompa paliwowa
28 80 2009-2010: Wentylator chłodzący silnik
Silnik SHO (2011-2012): Wentylator chłodzący silnik
29 Nieużywany
30 Nieużywany
31 Nieużywany
32 30 Fotel kierowcy
33 30 Wejście pasywne/start pasywny (PEPS) (2009-2010), Inteligentny dostęp (IA) (2011-2012)
34 Nieużywany
35 40 Dmuchawa nagrzewnicy przedniej
36 20 Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie
37 10 Przekaźnik PCM
38 5 Opóźnione akcesorium
45 Nieużywany
46 15 Moc pojazdu 2 (PCM), Moc pojazdu 3 (PCM)
47 20 Moc pojazdu 1 (PCM)
48 20 Moc pojazdu 4 (cewki zapłonowe)
49 15 Podgrzewane lustra
Dioda
39 Dioda paliwa (tylko iVCT)
40 Zintegrowana dioda startowa (OTIS) za jednym dotknięciem
Przekaźnik
41 Sprzęgło klimatyzacji
42 Pompa paliwowa
43 Lampy zapasowe
44 Nieużywany
50 Przekaźnik silnika dmuchawy
51 Wysoko montowane światło hamowania z przekaźnikiem ACCM
52 Przekaźnik rozrusznika
53 Przekaźnik mocy PCM
54 Nieużywany
55 Przekaźnik wycieraczek przednich
56 Przekaźnik odszraniania tylnej szyby
57 Nieużywany
58 Nieużywany
59 Przekaźnik lewego reflektora halogenowego
60 Przekaźnik prawego reflektora halogenowego
61 Nieużywany
62 Nieużywany
63 Światła do jazdy dziennej (DRL) 1 przekaźnik
64 Przekaźnik sterujący światłami drogowymi DRL 2
65 Przekaźnik bieg/start (PEPS) (2009-2010), przekaźnik bieg/start (IA) (2011-2012)
66 Nieużywany

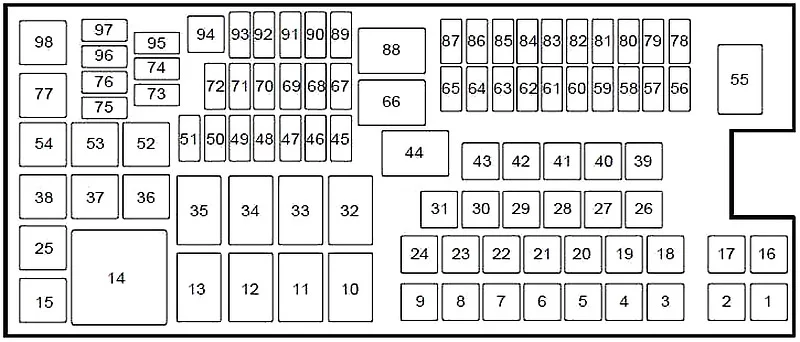

Schemat 2013-2019

Zobacz także:  Ford Mustang Mach-E (2022) - schematy bezpieczników i przekaźników

Ford Taurus (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 30 Przekaźnik silnika wycieraczek
5 50 Pompa układu przeciwblokującego
6 Nieużywany
7 Nieużywany
8 20 Szyberdach, osłona przeciwsłoneczna Power
9 20 Punkt mocy w drugim rzędzie
16 Nieużywany
17 Nieużywany
18 40 Przekaźnik silnika dmuchawy przedniej
19 30 Przekaźnik rozrusznika
20 20 Punkt zasilania pojemnika do przechowywania
21 20 Moduł tylnego podgrzewanego siedzenia
22 Nieużywany
23 30 Fotel kierowcy, Moduł pamięci
24 Nieużywany
25 Nieużywany
26 40 Podgrzewany przekaźnik tylnej szyby
27 20 Zapalniczka
28 30 Fotele z klimatyzacją
29 40 Przekaźnik wentylatora elektrycznego 1
30 40 Przekaźnik wentylatora elektrycznego 2
31 25 Przekaźnik wentylatora elektrycznego 3
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 30 Fotel pasażera zasilany elektrycznie
43 20 Zawory układu przeciwblokującego
45 5 Czujnik deszczu
46 Nieużywany
47 Nieużywany
48 Nieużywany
49 Nieużywany
50 15 Podgrzewane lusterka
51 Nieużywany
56 Nieużywany
57 20 Lewy reflektor wyładowczy wysokiej intensywności
58 10 Alternator A-wszystkie
59 10 Włącznik/wyłącznik hamulca
60 Nieużywany
61 Nieużywany
62 10 Przekaźnik sprzęgła klimatyzacji
63 Nieużywany
64 15 Fotele do kontroli masażu
65 30 Przekaźnik pompy paliwa, wtryskiwacze paliwa
67 20 Grzałka czujnika tlenu, czujnik masowego przepływu powietrza, zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu, zawór elektromagnetyczny odpowietrznika kanistra, zawór elektromagnetyczny oczyszczania kanistra
68 20 Cewki zapłonowe
69 20 Moc pojazdu nr 1 (moduł sterowania zespołem napędowym)
70 15 Sprzęgło klimatyzacji, cewki przekaźnika sterującego wentylatorem (1-3), zmienna sprężarka klimatyzacji, rozgrzewanie skrzyni biegów pomocniczych, sterowanie klapą spalinową turbodoładowania, elektroniczny zawór obejściowy sprężarki, moduł napędu na wszystkie koła, pozytywna nagrzewnica wentylacyjna skrzyni korbowej
71 Nieużywany
72 Nieużywany
73 Nieużywany
74 Nieużywany
75 Nieużywany
76 Nieużywany
78 20 Prawy reflektor wyładowczy wysokiej intensywności
79 5 2013: Adaptacyjny moduł tempomatu
80 Nieużywany
81 Nieużywany
82 Nieużywany
83 Nieużywany
84 Nieużywany
85 Nieużywany
86 7,5 Moduł sterujący układu napędowego, utrzymuj moc i przekaźnik, elektrozawór odpowietrzający kanistra
87 5 Przekaźnik uruchamiania/uruchamiania
89 5 Cewka przekaźnika dmuchawy przedniej, moduł wspomagania elektrycznego wspomagania kierownicy
90 10 Uruchomienie/uruchomienie modułu sterującego układu napędowego
91 10 Adaptacyjny moduł tempomatu
92 10 Moduł układu przeciwblokującego, moduł reflektora adaptacyjnego (2013-2015)
93 5 Przekaźnik odszraniania tylnej szyby
94 30 Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie
95 Nieużywany
96 Nieużywany
97 Nieużywany
Przekaźnik
10 Nieużywany
11 Podgrzewany przekaźnik tylnej szyby
12 Nieużywany
13 Przekaźnik silnika rozrusznika
14 Przekaźnik lewego wentylatora chłodzącego nr 2
15 Przekaźnik pompy paliwa
32 2013: Nieużywany
2014-2015: Przekaźnik mocy siedzenia
2016-2017: Przekaźnik fotela sterującego masażem
33 Przekaźnik prawego wentylatora chłodzącego
34 Przekaźnik silnika dmuchawy
35 Przekaźnik lewego wentylatora chłodzącego nr 1
36 Nieużywany
37 Nieużywany
38 Nieużywany
44 Nieużywany
52 Nieużywany
53 Nieużywany
54 Nieużywany
55 Przekaźnik wycieraczek
66 Przekaźnik modułu sterującego układu napędowego
77 Nieużywany
88 Przekaźnik uruchamiania/uruchamiania
98 Przekaźnik sprzęgła klimatyzacji

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
