W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Ford Scorpio 2 z lat: 1994, 1995, 1996, 1997, 1998.

Ford Scorpio drugiej generacji, znany również jako Ford Scorpio Mk II, był modelem samochodu osobowego produkowanym przez Forda w latach 1994-1998. Oto kilka kluczowych informacji na temat Forda Scorpio 2:

  1. Design: Ford Scorpio 2 miał charakterystyczny wygląd, który odróżniał go od innych modeli. Miał zaokrągloną sylwetkę i gładkie linie, które nadawały mu nowoczesny wygląd jak na tamte czasy. Był dostępny w wersji sedan oraz kombi, zapewniając różne opcje dla klientów.
  2. Komfort i wyposażenie: Scorpio 2 był samochodem klasy premium, co oznaczało wysoki poziom komfortu i luksusu. Oferował przestronne wnętrze, wysokiej jakości materiały wykończeniowe i wygodne siedzenia. W zależności od wersji i wyposażenia, można było znaleźć takie opcje jak skórzane fotele, klimatyzację, systemy audio, nawigację satelitarną i wiele innych udogodnień.
  3. Technologia i innowacje: Ford Scorpio 2 był wyposażony w różne zaawansowane technologie i innowacje, które podnosiły poziom komfortu, bezpieczeństwa i wydajności. Był jednym z pierwszych samochodów marki Ford wyposażonym w systemy kontroli trakcji i stabilizacji, co poprawiało bezpieczeństwo jazdy. Ponadto, Scorpio 2 oferował zaawansowane systemy audio, elektryczne sterowanie okien i lusterkami, oraz wiele innych funkcji ułatwiających codzienną jazdę.
  4. Opcje napędu: Ford Scorpio 2 był oferowany z różnymi opcjami napędu, w tym silnikami benzynowymi i diesla. Można było znaleźć różne pojemności silników oraz różne poziomy mocy, dostosowane do różnych preferencji i potrzeb klientów. W zależności od rynku, Scorpio 2 był dostępny w wersjach napędu na przednią oś lub na wszystkie koła.
  5. Zawieszenie i jazda: Scorpio 2 cechowało się komfortowym zawieszeniem, które zapewniało gładką jazdę nawet na nierównościach drogi. Dzięki temu samochód był odpowiedni zarówno do długich podróży, jak i codziennej jazdy w mieście. Zarówno wersje sedan, jak i kombi, oferowały wystarczającą przestrzeń dla pasażerów i bagażu.
  6. Zakończenie produkcji: Produkcja Forda Scorpio 2 została zakończona w 1998 roku. Wkrótce po zakończeniu produkcji, Ford zdecydował się zakończyć produkcję modelu Scorpio i skoncentrować się na innych modelach. Mimo krótkiego okresu produkcji, Scorpio 2 pozostaje ważnym elementem historii marki Ford.
Zobacz także:  Ford E-Series (2016-2020) - schematy bezpieczników i przekaźników

Podsumowując, Ford Scorpio 2 to samochód klasy premium, który oferował wysoki poziom komfortu, luksusu i zaawansowanych technologii. Miał charakterystyczny wygląd i różne opcje napędu, a także cechował się gładką jazdą i przestronnym wnętrzem. Choć produkcja Scorpio 2 była krótka, samochód ten pozostaje częścią historii marki Ford.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Lokalizacja

Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

  1. Centralna skrzynka przyłączeniowa znajduje się w komorze silnika po stronie kierowcy
  2. Skrzynka przyłączeniowa akumulatora znajduje się po stronie pasażera.

Skrzynki połączeniowe zawierają główne bezpieczniki i przekaźniki. Chronione obwody są identyfikowane numerami na puszce połączeniowej oraz dodatkowo symbolami na wewnętrznej stronie pokrywy.

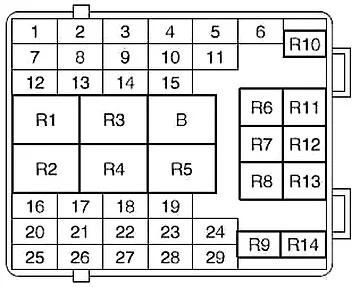

Centralna skrzynka przyłączeniowa

Aby sprawdzić lub wymienić bezpiecznik lub przekaźnik, odblokuj zaczepy (1) pokrywy i zdejmij ją.

Zobacz także:  Ford Bronco (2023) - schematy bezpieczników i przekaźników

Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przednie światła przeciwmgielne, podgrzewane lusterka zewnętrzne
2 5 Światło postojowe LHD, oświetlenie tablicy rejestracyjnej
3 10 Włącznik światła zewnętrznego
4 10 Światła mijania z prawej strony, poziomowanie reflektorów
5 10 Światła mijania po lewej stronie
6 30 Fotele regulowane elektrycznie
7 25 Silniki wycieraczek, pompy spryskiwaczy
8 5 Radio
9 15 Klakson
10 10 Światła drogowe po lewej stronie
11 10 Światła drogowe po prawej stronie
12 5 Światło postojowe prawe
13 20 Blokada zapłonu
14 15 Światła tylne, kierunkowskazy, światła hamowania
15 7,5 Tylne światła przeciwmgielne
16 7,5 Elektronika
17 7,5 Elektronika
18 10 Światło przyciemnione/przyciemnione prawe
19 20 Spryskiwacz reflektorów
20 20 Podgrzewana tylna szyba
21 10 Podgrzewane lusterka zewnętrzne
22 20 Moduły zamykające drzwi
23 5 Oświetlenie panelu przyrządów
24 15 Oświetlenie wnętrza, systemy audio
25 30 Zasilanie okna
26 30 Elektryczna szyba przednia
27 10 Poduszka powietrzna, ABS
28 30 Elektrycznie sterowany szyberdach, elektrycznie sterowane szyby tylne
29 25 Silnik dmuchawy nagrzewnicy
R1 Wycieraczka tylnej szyby
R2 Przerywane wycieranie (szyba przednia)
R3 Światło mijania
R4 Podgrzewana tylna szyba
R5 Podgrzewana tylna szyba
R6 Główna wiązka
R7 Przyciemnianie/światło przyciemniania (GB)
R8 Nieużywany
R9 Światła przeciwmgielne
R10 Klakson
R11 Blokada startu (automatyczna skrzynia biegów)
R12 Zamek tylnych drzwi
R13 Most
R14 Światła do jazdy dziennej (S, N, DK, SF)



Skrzynka przyłączeniowa akumulatora

Aby sprawdzić lub wymienić bezpiecznik lub przekaźnik, odblokuj zaczepy (1) pokrywy i zdejmij ją.

Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

Ford Scorpio 2 (1994-1998) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
30 20 Zawieszenie samopoziomujące
31 10 EWG V PCM
32 Nieużywany
33 20 Czas zapłonu
34 15 System zarządzania silnikiem
35 30 Sprężarka klimatyzacji
36 10 Oszczędzanie energii (akumulator)
37 20 System zarządzania silnikiem
38 30 Podgrzewana szyba przednia po prawej stronie
39 30 Wentylator chłodzący (1/1+2)
40 20 HO2S
41 30 Podgrzewana szyba przednia po lewej stronie
42 15 Pompa paliwowa
43 20 Zapalniczka, elektrycznie podgrzewane fotele
44 30 Wentylator chłodzący (2)
45 10 Sygnał ostrzegawczy
46 30 Moduł ABS
47 30 Moduł ABS
I 80 Centralna skrzynka przyłączeniowa zasilania
II 60 Centralna skrzynka przyłączeniowa zasilania
III 60 Centralna skrzynka przyłączeniowa zasilania
IV 50 Świeca żarowa Diesel
R16 Oszczędzanie energii (akumulator)
R17 Pompa wtryskowa paliwa
R18 Podgrzewana szyba przednia
R19 System zarządzania silnikiem
R20 Zawieszenie samopoziomujące
R21 Blokada zapłonu
R22 Most
R23 Most
R24 Klimatyzacja
R25 Nieużywany
Zobacz także:  Ford Focus IV (2019) - schematy bezpieczników i przekaźników

Przekaźniki pomocnicze

Numer Opis Lokalizacja
R26 Podgrzewane siedzenia Konsola środkowa
R27 Elektrycznie sterowany szyberdach Szyberdach
R28 Silnik dmuchawy nagrzewnicy Uchwyt za schowkiem na rękawiczki
R29 Kierunkowskazy Przylega do kolumny kierownicy
R30 Przełącznik „Trip” (okna) Drzwi kierowcy
R31 Spryskiwacz reflektorów Uchwyt za schowkiem na rękawiczki
R32 Świeca żarowa Diesel Komora silnika
R33 Częstotliwość wycieraczek tylnej szyby Przylega do kolumny kierownicy
R34 Wentylator chłodzący silnik Komora silnika
R35 Przednie światła przeciwmgielne (NL,S) Pod deską rozdzielczą
R36 Nieużywany
R37 System kontroli prędkości Uchwyt za schowkiem na rękawiczki
R38 Kompresor powietrza Uchwyt za schowkiem na rękawiczki
