W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer UN105/UN150 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Ford Explorer II to druga generacja popularnego samochodu typu SUV, produkowanego przez amerykańską markę Ford. Druga generacja Explorera została wprowadzona na rynek w 1995 roku i była kontynuowana do 2001 roku. Oto kilka informacji na temat Forda Explorer II:

  1. Design i rozmiar: Ford Explorer II przeszedł znaczącą zmianę względem swojej poprzedniej generacji. Zyskał bardziej zaokrąglone kształty i bardziej nowoczesny wygląd. Był dostępny w wersji pięciodrzwiowej, oferując przestronne wnętrze i dużą przestrzeń bagażową.
  2. Napęd i wydajność: Druga generacja Explorera była dostępna z różnymi wariantami napędowymi. Oferowano zarówno napęd na tylną oś, jak i napęd na cztery koła, co zapewniało większą elastyczność i przyczepność na różnych rodzajach nawierzchni. Silniki również się różniły, w tym silniki V6 i V8, które dostarczały wystarczającej mocy i momentu obrotowego.
  3. Wyposażenie i technologie: Ford Explorer II był wyposażony w różne funkcje i technologie, które podnosiły komfort i wygodę jazdy. W zależności od wersji i opcji, samochód mógł być wyposażony w systemy audio, klimatyzację, systemy bezpieczeństwa, elektrycznie regulowane fotele, a także zaawansowane systemy kontroli trakcji i stabilizacji.
  4. Praktyczność i zdolności terenowe: Explorer II nadal posiadał pewne zdolności terenowe, co czyniło go odpowiednim do pokonywania trudniejszych warunków terenowych. Prześwit samochodu został zwiększony, a opcje napędu na cztery koła i systemy kontroli trakcji pomagały w radzeniu sobie z nierównościami i zmiennymi nawierzchniami.
  5. Popularność i wpływ na rynek: Ford Explorer II kontynuował sukces swojej poprzedniej generacji, zdobywając popularność w segmencie SUV-ów. Jego przestronne wnętrze, wydajne jednostki napędowe i zdolność do radzenia sobie w różnych warunkach terenowych przyciągnęły szerokie grono klientów. Explorer II był jednym z najbardziej popularnych SUV-ów w swojej klasie i miał duży wpływ na rozwój rynku tego typu pojazdów.

Ford Explorer II to udana kontynuacja popularnej linii SUV-ów marki Ford. Jego nowoczesny design, różnorodne opcje napędowe i wyposażenie, a także zdolności terenowe przyczyniły się do dalszego wzrostu popularności tego modelu. Mimo że druga generacja Explorera jest już starsza, nadal cieszy się pewnym uznaniem wśród miłośników SUV-ów i osób poszukujących solidnego i wszechstronnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

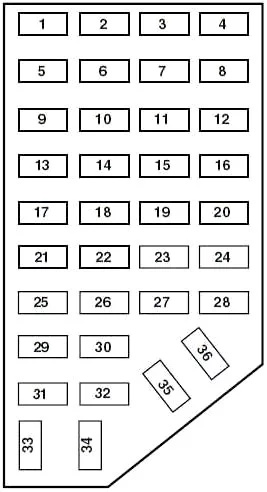

Skrzynka bezpieczników w przedziale pasażerskim

Wyciągnij panel, aby uzyskać dostęp do panelu bezpieczników w przedziale pasażerskim.

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 1994-2000: Przełącznik lusterka zasilania, antena zasilania, gniazdo pamięci ( 1997-2000)
5 2001-2003: lusterka, lampa samochodowa
2 7,5 1994-1996: Wysoko montowane światło hamowania
1997-2000: Przekaźnik silnika dmuchawy, monitor diagnostyczny poduszki powietrznej
2001-2003: Klaster, lampa samochodowa. Ogólny moduł elektroniczny (GEM), dostęp bezkluczykowy, 4×4
3 7,5 1997-2001: Lewe złącze do holowania przyczepy z funkcją zatrzymania/zawrócenia
2002-2003: Prawe światła stopu/kierunku przyczepy holowniczej
15 1994-1996: Lampa postojowa, wskaźniki zestawu wskaźników
4 10 1994-2000: Lewy reflektor
15 2001: Subwoofer
7,5 2002-2003: Rozrusznik
5 10 1994-2000: Złącze łącza danych (DLC)
15 2001-2003: Lampy postojowe, Autolampy, przyciemnianie I/P, holowanie przyczepy
6 7,5 1994-1996: System poduszek powietrznych, przekaźnik dmuchawy, EATC
1997-2000: Silnik dmuchawy tylnej (bez EATC)
2001; Bez tylnej dmuchawy: Monitor diagnostyczny poduszki powietrznej
2002-2003: Poduszki powietrzne, klaster
15 2001; Z tylną dmuchawą: przekaźnik silnika dmuchawy, monitor diagnostyczny poduszki powietrznej
7 7,5 1994-1996: Przełączniki oświetlenia
1997-2001: Prawe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
2002-2003: Lewe światła hamowania/zawracania przyczepy holowniczej
8 10 1994-2001: Prawy reflektor, przekaźnik świateł przeciwmgielnych, DRL (1996), ostrzeżenie o zgaszeniu lamp (1996)
7,5 2002-2003: Klaster, Audio, GEM
9 7,5 1997-2001: Przełącznik położenia pedału hamulca
2002-2003: Kontrola prędkości, układ przeciwblokujący (ABS), 4×4, moduł sterowania układem napędowym (PCM), blokada parkowania, dostęp bezkluczykowy
10 1994-1996: system EATC, pamięć siedzeń, centrum wiadomości, telefon komórkowy, lampy samochodowe
10 7,5 1994-1996: System EATC, dmuchawa tylna, kontrola prędkości, system GEM, blokada hamulców, konsola górna, automatyczne sterowanie jazdą, ostrzeżenie o wyłączeniu lampy
1997-2001: Zespół kontroli prędkości/wzmacniacza, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszanki, zespół klimatyzacji – zespół nagrzewnicy, migacz, konsola górna (1998-2000), moduł poziomowania obciążenia (1998-2000) , Przełącznik ciśnienia hamulca (1997)
15 2002-2003: Zapłon, IPATS
11 7,5 1994-1996: Lampy ostrzegawcze, Autolamp
1997-2001: Zestaw wskaźników, moduł 4X4 (2001)
15 2002-2003: Subwoofer
12 7,5 1994-2000: Przekaźnik pompy spryskiwacza, przekaźnik tylnej pompy spryskiwacza
10 2001: Przekaźnik pompy spryskiwacza, przekaźnik tylnej pompy spryskiwacza
15 2002-2003: Poduszki powietrzne, klimatyzacja, tylna klimatyzacja
13 20 1997-2000: Przełącznik położenia pedału hamulca, przełącznik ciśnienia hamulca
15 1994-1996: System PCM, światła stopu, AWD, ABS, kontrola prędkości, holowanie przyczepy
2001: Przełącznik położenia pedału hamulca, przełącznik ciśnienia hamulca
2002-2003: Lampy stopu, kontrola prędkości, centralna pomocnicza lampa stopu (CHMSL)
14 10 1994-2001: Moduł 4-kołowego układu przeciwblokującego (4WABS), główny przekaźnik 4WABS
2003: Poduszki powietrzne
15 7,5 1994-2001: Klaster instrumentów
2002-2003: moduł 4×4
16 30 1994-2001: Silnik wycieraczek szyby przedniej, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek/przekaźnik parkowania
7,5 2002-2003: Kierunkowskazy, Blokada parkowania, Konsola podsufitowa, Klimatyzacja, 4×4, Kontrola prędkości
17 25 1994-2000: Zapalniczka do cygar
20 2001-2003: Zapalniczka do cygar, złącze łącza danych
18 25 1997-2000: Przekaźnik odblokowujący sterowników, przekaźnik odblokowujący, przekaźnik odblokowujący wszystkie
15 1994-1996: Układ klimatyzacji
20 2001-2003: Zamki elektryczne, dostęp bezkluczykowy
19 25 1994-1996: Cewka zapłonowa, system PCM
1997-2001: Dioda mocy PCM
15 2002-2003: Lampy do holowania przyczepy
20 7,5 1994-1996: Radio, antena mocy, system GEM, zabezpieczenie przed kradzieżą, telefon komórkowy
1997-2000: Moduł RAP, ogólny moduł elektroniczny (GEM), radio
2001: Ogólny moduł elektroniczny (GEM), radio, przekaźnik dachowy, przekaźnik szyby elektrycznej
15 2002-2003: Lampy do jazdy dziennej (DRL), lampy cofania, PCM
21 15 1994-2002: Migacz (zagrożenie)
20 2003: Podgrzewane siedzenia
22 20 1997-2001: Dodatkowe gniazdo zasilania
2002-2003: punkt zasilania I/P
10 1994-1996: Kierunkowskazy
23 10 1994-1996: System wycieraczek tylnych
2002-2003: Podkładki przód/tył
24 7,5 1997-2001: Przełącznik położenia pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, zabezpieczenie przed kradzieżą
10 1994-1996: Przekaźnik rozrusznika
30 2002-2003: Wycieraczka przednia
25 7,5 1994-1996: Prędkościomierz, system GEM
1997-2003: Ogólny moduł elektroniczny (GEM), klaster instrumentów, Securi-Lock
26 10 1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, system DRL, lampy cofania, AWD, tylny odszraniacz
1997-2003: Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów (1997-2000), przekaźnik lamp wewnętrznych, elektroniczny moduł zmiany biegów (1997-2000)
27 15 1997-2001: DRL, przełącznik świateł cofania, czujnik DTR, elektryczny przerzutnik
10 1994-1996: Lampa pod maską, lampy mapowe, lampa w schowku na rękawiczki, lampa kopułkowa, lampy wizjerowe, opóźnienie akcesoriów, oświetlenie przełącznika ściemniacza, system 4×4
7,5 2002-2003: Audio, Szyby, GEM, Szyberdach, Tylna szyba
28 7,5 1994-2001: Ogólny moduł elektroniczny (GEM) (1994-2000), radio (1997-2001), gniazdo pamięci (1994-2000)
15 2002-2003: Tylna wycieraczka (na szybie)
29 10 1994-1999: Radio
20 2001: Radio
2002-2003: Audio, tylne audio
25 2000: Radio
30 15 1997-2000: Przekaźnik świateł postojowych/przyczepy holowniczej
25 2001-2003: Fotele elektryczne
31 7,5 1994-1996: Tylny układ dmuchawy
5 2001: Silnik dmuchawy tylnej
2002: Tylna kontrola klimatu
2003: Przyciemnianie deski rozdzielczej (XLS)/sterowanie tylnym systemem audio (XLT)
32 10 1997-2000: Podgrzewane lusterko
7,5 1994-1996: Podgrzewane lusterko, tylny odszraniacz
5 2001-2002: Przełącznik podgrzewanej tylnej szyby
33 15 1994-1996: Lampy drogowe
1997-2001: Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
2002-2003: Reflektory świateł drogowych
34 7,5 1994-1996: Lux Audio System
1997-2000: Zintegrowany tylny panel sterowania, CD
5 2001: Tylny zintegrowany panel sterowania
2002-2003: Tylny dźwięk
35 7,5 1997-2000: Silnik dmuchawy rzeczywistej (z EATC)
15 2001: Moduł 4X4
5 2002-2003: moduł ABS
36 7,5 1997-2000: Pamięć ATC, CD, tylny zintegrowany panel sterowania, gniazdo pamięci , centrum wiadomości
15 2001: Przekaźnik holowniczy przyczepy

Skrzynka rozdzielcza zasilania

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Schemat 1994-1996

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Bezpieczniki Maxi (żółte na schemacie)
1 30 Odszranianie tylnej szyby
2 30 Przekaźnik mocy PCM
3 20 Układ paliwowy, system antykradzieżowy
4 20 Reflektory
5 30 System ABS
6 30 System ABS
7 20 Park przyczep LP i przystanek przyczepy LP
8 30 Przekaźnik oszczędzania baterii i przekaźnik reflektorów
9 50 Silnik dmuchawy
10 30 Zamki elektryczne, elektryczne szyby i zasilanie
11 20 pamięć PCM i
12 50 Przekaźnik sterowania jazdą powietrzną
13 60 Bezpiecznik tablicy przyrządów
14 60 Zapłon
Mini bezpieczniki (czerwone na schemacie)
1 30 System JBL
2 15 System wycieraczek tylnych
3 30 Punkt mocy
4 20 System 4WD
5 15 Układ zawieszenia pneumatycznego
6 15 Układ alternatora
7 10 System poduszek powietrznych
8 15 Światła do jazdy dziennej/przeciwmgielne/Lampy terenowe
9 Nieużywany
10 Nieużywany
11 20 System HEGO
Przekaźnik
1 Przekaźnik pracy wycieraczek
2 Przekaźnik klaksonowy
3 Przekaźnik wycieraczek HI/LO
4 Przekaźnik klimatyzacji WOT
5 Przekaźnik mocy PCM
6 Przekaźnik pompy paliwa
Dioda
1 Dioda ABS
2 dioda PCM
Zobacz także:  Ford Explorer IV (2005-2010) - schematy bezpieczników i przekaźników

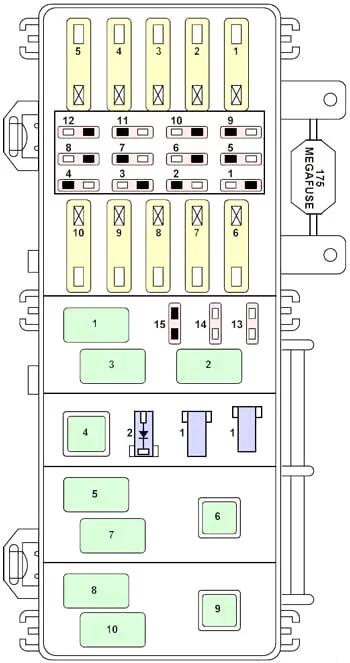

Schemat 1997-2000

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Bezpieczniki Maxi (żółte na schemacie)
1 60 Panel bezpieczników I/P
2 40 Przekaźnik silnika dmuchawy
3 50 Moduł układu przeciwblokującego na 4 koła (4WABS)
4 30 Okna z napędem elektrycznym, szyberdach z napędem elektrycznym, siedzenie elektryczne
5 50 Przełącznik zapłonu, przekaźnik rozrusznika
6 20 Przekaźnik skrzynki rozdzielczej
7 Nieużywany
8 20 Przełącznik automatycznego włączania/wyłączania kontroli jazdy ARC
9 40 Automatyczny przekaźnik kontroli jazdy
10 30 Przekaźnik mocy PCM
Mini bezpieczniki (czerwone na schemacie)
1 10 Przekaźnik klimatyzacji
2 30 1998-2000: Podgrzewane siedzenia
3 30 Podgrzewane podświetlenie
4 15 Lampy przeciwmgielne i światła do jazdy dziennej
5 10 1997: Monitor diagnostyczny poduszek powietrznych
6 10 Moduł sterujący układu napędowego
7 30 Moduł systemu przeciwblokującego na 4 koła (4WABS)
8 15 Prawdziwy silnik wycieraczek
9 20 Przekaźnik pompy paliwa i moduł RAP
10 15 Przekaźnik klaksonowy
11 15 Przekaźnik świateł postojowych i włącznik światła głównego
12 30 Przełącznik głównego światła i przełącznik wielofunkcyjny
13 15 Podgrzewany czujnik tlenu, regulator podciśnienia EGR, elektromagnes EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrzania kanistra
14 30 Generator/regulator napięcia
15 Nieużywany
Przekaźnik
1 Przekaźnik parkowania wycieraczek
2 Przekaźnik klimatyzacji
3 Przekaźnik wysokiego/niskiego poziomu wycieraczek
4 Przekaźnik mocy PCM
5 Przekaźnik pompy paliwa
6 Przekaźnik rozrusznika
7 Przekaźnik klaksonowy
8 Tylny przekaźnik wycierania w dół
9 Przekaźnik silnika dmuchawy
10 Tylny przekaźnik wycierania
Dioda
1 Dioda DRL
1 Nieużywany
2 Dioda elektronicznego sterowania silnikiem

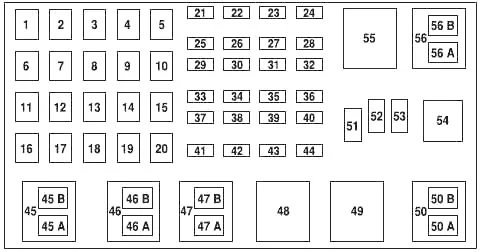

Schemat 2000-2003

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Panel bezpieczników
2 Nieużywany
3 20 Szyberdach
4 Nieużywany
5 Nieużywany
6 50 Silnik pompy ABS
7 30 Sterowanie układem napędowym
8 Nieużywany
9 Nieużywany
10 Nieużywany
11 50 Stacyjka
12 Nieużywany
13 20 Silnik 4X4
14 Nieużywany
15 Nieużywany
16 40 Silnik dmuchawy
17 30 Tylny odszraniacz
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 10 Pamięć PCM
22 15 Klakson
23 20 Silnik pompy paliwa
24 25 Reflektory
25 10 Elektromagnes sprzęgła klimatyzacji
26 Nieużywany
27 Nieużywany
28 30 Moduł 4WABS
29 15 Światła przeciwmgielne
30 Nieużywany
31 15 Lampy do jazdy dziennej
32 Nieużywany
33 Nieużywany
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
38 10 Lewe światła mijania
39 Nieużywany
40 Nieużywany
41 15 Podgrzewane czujniki tlenu
42 10 Prawe światła mijania
43 Nieużywany
44 Nieużywany
47A 20 Wyłącznik: Szyby
Przekaźnik
45A Przekaźnik wysokiego/niskiego poziomu wycieraczek
45B Przekaźnik pracy wycieraczek/przekaźnik parkowania
46A Nieużywany
46B Przekaźnik podnoszenia tylnej wycieraczki
47B Nieużywany
48 Przekaźnik bezpieczeństwa okna
49 Przekaźnik rozrusznika
50A Nieużywany
50B Przekaźnik pompy paliwa
54 Przekaźnik PCM
55 Przekaźnik dmuchawy
56A Elektromagnes sprzęgła klimatyzacji
56B Przekaźnik klaksonowy
Dioda
51 Nieużywany
52 Nieużywany
53 Dioda PCM

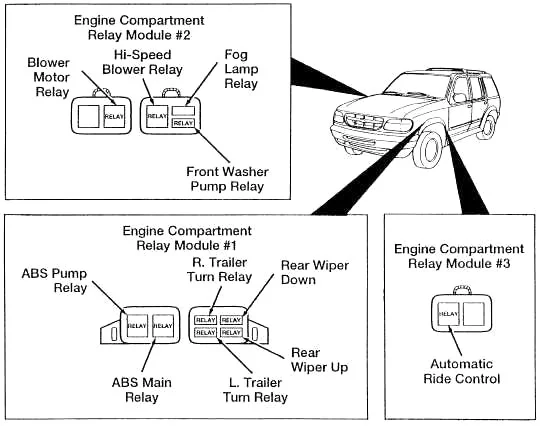

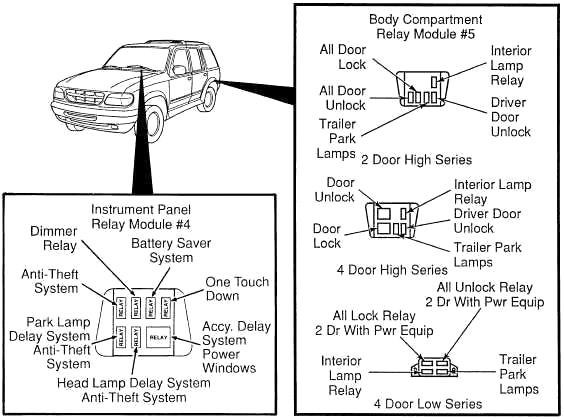

Dodatkowe przekaźniki

Ford Explorer II (1994-2000) - schematy bezpieczników i przekaźnikówFord Explorer (1994-2003) - skrzynka bezpieczników i przekaźników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
