Ford Mustang VI (2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang VI z lat: 2019. Ford Mustang szóstej generacji, produkowany w latach 2015-2023, to kolejny kamień milowy w historii Mustanga. Został on zaprojektowany z myślą o połączeniu klasycznych elementów Mustanga z nowoczesnymi technologiami, wydajnością i stylem. Stylistyka Mustanga szóstej generacji wprowadziła pewne […]

06/27/2023

Czas czytania: 5 minut

Wojciech

Spis treści

🛍️ 2 szt., Przezroczysta antydeszczowa folia do samochodu, ochrona na lusterka boczne, wodoodporna folia, naklejki samochodowe 100×145 mm

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang VI z lat: 2019.

Ford Mustang szóstej generacji, produkowany w latach 2015-2023, to kolejny kamień milowy w historii Mustanga. Został on zaprojektowany z myślą o połączeniu klasycznych elementów Mustanga z nowoczesnymi technologiami, wydajnością i stylem.

Stylistyka Mustanga szóstej generacji wprowadziła pewne zmiany w porównaniu do poprzednich generacji, przy jednoczesnym zachowaniu charakterystycznych cech Mustanga. Nowoczesne linie nadwozia, muskularne nadkola i charakterystyczna atrapa chłodnicy nadawały mu agresywny wygląd. Oferowano również opcjonalne pakiety stylizacyjne, takie jak Performance Pack, które podkreślały sportowy charakter samochodu.

Mustang szóstej generacji oferował szeroką gamę silników, aby zaspokoić różnorodne oczekiwania kierowców. Na czele znajdował się silnik V8 o pojemności 5,0 litra, który dostarczał moc na poziomie około 435 KM, zapewniając dynamiczne osiągi. Dostępne były także silniki V6 o pojemności 3,7 litra oraz silniki EcoBoost o pojemności 2,3 litra, które oferowały równowagę między wydajnością a efektywnością paliwową.

Wnętrze Mustanga szóstej generacji było starannie zaprojektowane, oferując nowoczesne wyposażenie i wysoką jakość materiałów. Kierowcy mieli do dyspozycji zaawansowane systemy multimedialne, systemy nawigacji, a także opcjonalne funkcje takie jak podgrzewane i chłodzone fotele. Wprowadzono również technologie bezpieczeństwa, takie jak system monitorowania martwego pola, systemy wspomagające utrzymanie pasa ruchu i systemy awaryjnego hamowania.

Mustang szóstej generacji był również znany z wprowadzenia zaawansowanych systemów jezdnych, takich jak niezależne zawieszenie przednie i tylne, które zapewniały doskonałe prowadzenie i stabilność na drodze. Dodatkowo, dostępne były różne tryby jazdy, które umożliwiały dostosowanie charakterystyki samochodu do preferencji kierowcy i warunków drogowych.

Ten model zdobył ogromną popularność zarówno wśród entuzjastów Mustanga, jak i szerokiej publiczności. Jego połączenie klasycznego designu Mustanga, potężnych silników, zaawansowanych technologii i emocjonującego charakteru jazdy czyniło go prawdziwym symbolem amerykańskiego samochodu sportowego. Mustang szóstej generacji był kontynuacją dziedzictwa Mustanga, dostarczając niezapomnianych wrażeń za kierownicą i zapewniając niepowtarzalną jazdę.

Zobacz także: Ford Transit Custom (2017-2018) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym i plastikową kartą kodową.

Aby zdjąć panel ozdobny, podnieś go z tylnych zaczepów mocujących, jednocześnie pociągając do siebie i odchylając na bok.
Aby go ponownie zainstalować, wyrównaj wypustki z rowkami na panelu, opuść panel z powrotem na miejsce, a następnie go dociśnij.
Aby dostać się do panelu bezpieczników, najpierw wyjmij kartę z kodem klucza.

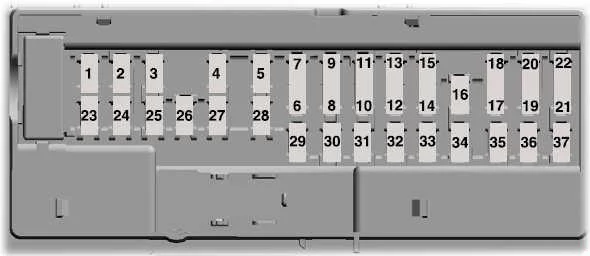

Ford Mustang VI (2019) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	7,5A	Moduł pamięci lusterka (lusterko boczne kierowcy). Moduł gniazda pamięci.
3	20A	Odblokowanie konsoli kierowcy.
4	—	Nieużywany.
5	20A	Wzmacniacz subwoofera.
6	—	Nieużywany.
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	5A	Telematyka.
11	—	Nieużywany.
12	7,5 A	Moduł klimatyzacji.
13	7,5 A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
14	10 A	Elektroniczny moduł mocy.
15	10 A	Moduł bramy.
16	15A	Podnoszenie spojlera.
17	5A	Sygnalizator dźwiękowy zasilany bateryjnie.
18	5A	Moduł czujnika wtargnięcia.
19	7,5 A	Elektroniczny moduł mocy.
20	7,5 A	Moduł sterowania reflektorami.
21	5A	Czujnik temperatury i wilgotności w pojeździe. Przednia kamera.
22	5A	Nieużywany (zapasowy).
23	10 A	Przełączniki. Elektryczne szyby. Lusterko wsteczne.
24	20A	Centralny zamek/odblokowanie.
25	30A	Moduł dynamiki pojazdu.
26	30A	Silnik prawej przedniej szyby (moduł dystrybucji mocy).
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Zasilanie lewej tylnej szyby.
30	30A	Zasilanie prawej tylnej szyby.
31	—	Nieużywany.
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNC. Moduł nawigacji. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Autobus start-start.
35	5A	Nieużywany (zapasowy).
36	15A	Dodatkowy moduł nadwozia.
37	20A	Podgrzewany moduł kierownicy.

Komora silnika

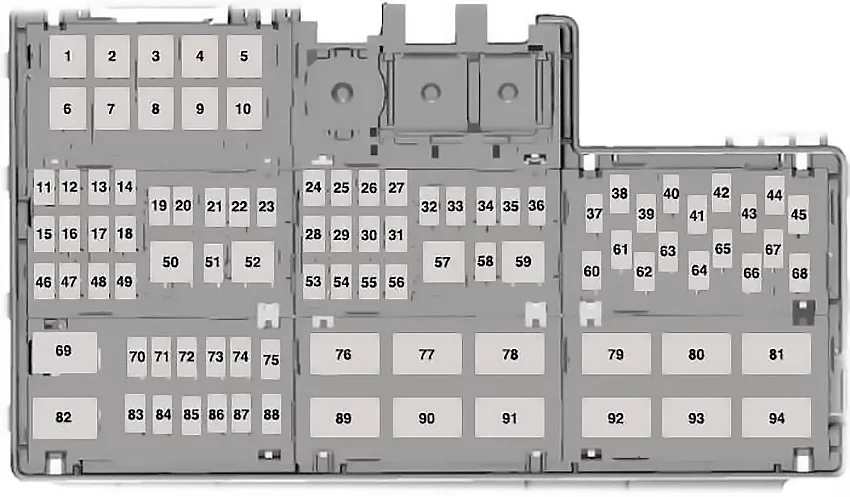

Ford Mustang VI (2019) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	60A	Wentylator elektroniczny 1 (Shelby).
2	60A	Wentylator elektroniczny 3 (Shelby).
3	30A	Wentylator elektroniczny 1 (z wyjątkiem Shelby).
4	40A	Wentylator elektroniczny 3 (z wyjątkiem Shelby).
5	50A	Automatyczna pompa układu hamulcowego.
6	50A	Moduł sterujący nadwozia.
7	60A	Moduł sterujący nadwozia.
8	50A	Moduł sterujący nadwozia.
9	40A	Odmrażacz tylnej szyby.
10	40A	Silnik dmuchawy.
11	30A	Lewa przednia szyba.
12	30A	Fotel kierowcy .
13	30A	Siedzenie pasażera .
14	30A	Moduł fotela z klimatyzacją .
15	20A	Silnik składanego dachu.
16	—	Nieużywany.
17	20A	Silnik składanego dachu.
18	—	Nieużywany.
19	20A	Przekaźnik blokady kolumny kierownicy (z wyjątkiem Shelby).
19	10 A	Moduł TCU (Shelby).
20	10 A	Wyłącznik hamulca.
21	20A	Klakson.
22	10 A	Przekaźnik modułu sterującego układu napędowego.
23	10 A	Sprzęgło klimatyzacji.
24	30A	Moduł jakości napięcia.
25	20A	Przekaźnik blokady kolumny kierownicy (Shelby).
26	25 lat	Silnik wycieraczek szyby przedniej.
27	—	Nieużywany.
28	30A	Automatyczny zawór układu hamulcowego.
29	—	Nieużywany.
30	30A	Elektromagnes rozrusznika.
31	—	Nieużywany.
32	10 A	Cewka przekaźnika zatrzasku.
33	15 lat	Uruchom/Start (z wyjątkiem Shelby).
33	20A	Lewe reflektory wyładowcze dużej intensywności (Shelby).
34	15 lat	Zawory wydechowe.
35	20A	Prawe reflektory wyładowcze dużej intensywności (Shelby).
36	10 A	Alternatywny sens.
37	—	Nieużywany.
38	20A	Moc pojazdu 1.
39	—	Nieużywany.
40	20A	Moc pojazdu 2.
41	15A	Wtryskiwacze paliwa.
42	15A	Moc pojazdu 3.
43	—	Nieużywany.
44	15A	Moc pojazdu 4 (z wyjątkiem Shelby).
44	30A	Cewki zapłonowe (Shelby).
45	—	Nieużywany.
46	20A	Pompa różnicowa (Shelby).
47	—	Nieużywany.
48	30A	Pompa paliwa nr 2 (Shelby).
49	30A	Pompa paliwowa.
50	—	Przekaźnik blokady kolumny kierownicy.
51	—	Nieużywany.
52	—	Przekaźnik klaksonowy.
53	20A	Zapalniczka.
54	20A	Pomocniczy punkt zasilania.
55	25A	Wentylator elektroniczny 2.
56	—	Nieużywany.
57	—	Przekaźnik sprzęgła klimatyzacji.
58	—	Nieużywany.
59	—	Przekaźnik zaworów wydechowych.
60	5A	Moduł sterujący układu napędowego.
61	—	Nieużywany.
62	5A	Włącznik rozruchu z układem przeciwblokującym.
63	—	Nieużywany.
64	5A	Elektroniczne wspomaganie kierownicy.
65	—	Nieużywany.
66	5A	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji. Moduł dynamiki pojazdu.
67	—	Nieużywany.
68	10 A	Przełącznik poziomu reflektorów.
69	—	Pomocniczy przekaźnik punktu zasilania.
70	—	Nieużywany.
71	—	Nieużywany.
72	—	Nieużywany.
73	—	Nieużywany.
74	5A	Czujnik przepływu masy powietrza.
75	5A	Moduł czujnika deszczu.
76	—	Przekaźnik odszraniania tylnej szyby.
77	—	Elektroniczny wentylator chłodzący 2 przekaźnik (z wyjątkiem Shelby).
78	—	Przekaźnik Run/Start (z wyjątkiem Shelby).
79	—	Nieużywany.
80	—	Przekaźnik wycieraczek szyby przedniej.
81	—	Przekaźnik elektromagnetyczny rozrusznika.
82	—	Przekaźnik modułu sterującego układu napędowego.
83	—	Przekaźnik mocy mini wentylatora (Shelby).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	10 A	Podgrzewane lusterka zewnętrzne.
88	—	Nieużywany.
89	—	Elektroniczny przekaźnik wentylatora 1.
90	—	Przekaźnik pompy różnicowej (Shelby).
91	—	Elektroniczny przekaźnik wentylatora 3 (z wyjątkiem Shelby).
92	—	Przekaźnik silnika dmuchawy.
93	—	Przekaźnik pompy paliwa nr 2 (Shelby).
94	—	Przekaźnik pompy paliwa.
