Ford Mondeo IV (2010-2014) – schematy bezpieczników i przekaźników

 W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo IV z lat: 2010, 2011, 2012, 2013, 2014. Ford Mondeo Mk4 to czwarta generacja popularnego modelu Ford Mondeo, która została wprowadzona na rynek w 2007 roku. Ten samochód klasy średniej charakteryzuje się nowoczesnym designem, zaawansowanymi technologiami i wysokim poziomem komfortu. Pod […]

06/27/2023
Czas czytania: 5 minut
 W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo IV z lat: 2010, 2011, 2012, 2013, 2014.

Ford Mondeo Mk4 to czwarta generacja popularnego modelu Ford Mondeo, która została wprowadzona na rynek w 2007 roku. Ten samochód klasy średniej charakteryzuje się nowoczesnym designem, zaawansowanymi technologiami i wysokim poziomem komfortu.

Pod względem stylistycznym, Ford Mondeo Mk4 prezentuje dynamiczne linie, elegancki wygląd i nowoczesne detale. Model ten został zaprojektowany z myślą o aerodynamice, co przekłada się na lepsze osiągi i efektywność paliwową. Charakterystycznymi elementami zewnętrznymi są smukłe reflektory, chromowana atrapa chłodnicy oraz harmonijnie zintegrowane kształty karoserii.

Wnętrze Forda Mondeo Mk4 oferuje przestronne i wygodne miejsca zarówno dla kierowcy, jak i pasażerów. Wykończenie wnętrza wykonane jest z wysokiej jakości materiałów, a ergonomia deski rozdzielczej została zaprojektowana tak, aby zapewnić intuicyjne i łatwe w obsłudze sterowanie. Samochód wyposażony jest w liczne udogodnienia, takie jak systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także funkcje dostosowujące się do preferencji kierowcy.

Ford Mondeo Mk4 oferuje również zaawansowane rozwiązania technologiczne, które podnoszą poziom bezpieczeństwa i komfortu jazdy. Samochód wyposażony jest w systemy takie jak ABS, ESP, asystent parkowania, system monitorowania martwego pola, aktywny tempomat, a także systemy wspomagające prowadzenie, takie jak układ kontroli toru jazdy i systemy ostrzegania przed kolizją.

Pod względem napędu, Ford Mondeo Mk4 oferuje szeroki wybór jednostek napędowych, w tym benzynowe, wysokoprężne i hybrydowe silniki. Kierowcy mają możliwość wyboru zarówno manualnej, jak i automatycznej skrzyni biegów, a także różnych poziomów mocy i osiągów, aby dopasować samochód do swoich preferencji i potrzeb.

Mondeo Mk4 oferuje również znakomite właściwości jezdne, zapewniając komfortową jazdę zarówno na długich trasach, jak i w mieście. Precyzyjne układy kierowniczy i zawieszenie gwarantują pewne prowadzenie, a jednocześnie amortyzują nierówności na drodze.

Podsumowując, Ford Mondeo Mk4 to samochód klasy średniej, który łączy nowoczesny design, zaawansowane technologie i wysoki poziom komfortu. Oferuje szeroki wybór jednostek napędowych, bogate wyposażenie oraz doskonałe właściwości jezdne, co czyni go atrakcyjnym wyborem dla osób poszukujących komfortowego i dynamicznego samochodu.

Zobacz także:  Ford EcoSport II (2018-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod schowkiem na rękawiczki.

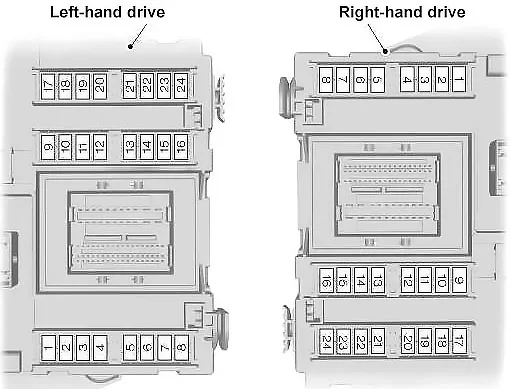

Ford Mondeo IV (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 7,5 Moduł kierownicy
F2 5 Klaster instrumentów
F3 10 Lampy wewnętrzne
F4 5 Immobilizer silnika
F5 7,5 Adaptacyjny tempomat (ACC)
F6 5 Czujnik deszczu
F7 15 Zapalniczka
F8 10 Zasilanie odblokowania klapki wlewu paliwa
F9 15 Spryskiwacze szyby przedniej – tył
F10 15 Spryskiwacze szyby przedniej – przód
F11 10 Zasilanie zwalniania bagażnika
F12 10 Zasilanie blokady klapki wlewu paliwa
F13 20 Pompa paliwowa
F14 5 Zdalny odbiornik częstotliwości, wewnętrzny czujnik ruchu
F15 5 Stacyjka
F 16 5 Sygnalizator awaryjny (system alarmowy), OBD II (diagnostyka komputera pokładowego)
F17 5 Siłownik wibracji kierownicy
F18 10 Zasilanie SRS (poduszki powietrznej)
F19 7,5 ABS, czujnik odchylenia (ESP), elektryczny hamulec postojowy (EPB), zasilanie pedału przyspieszenia
F20 7,5 Zasilanie elektroniczne, bezpiecznik elektroniczny, lusterko samościemniające się, ostrzeżenie o opuszczeniu pasa ruchu
F21 15 System audio (w tym sterowanie głosowe)
F22 5 Przełącznik świateł hamowania
F23 20 Szyberdach
F24 5 Kolumna kierownicy, moduł klimatyzacji

Skrzynka bezpieczników w komorze silnika

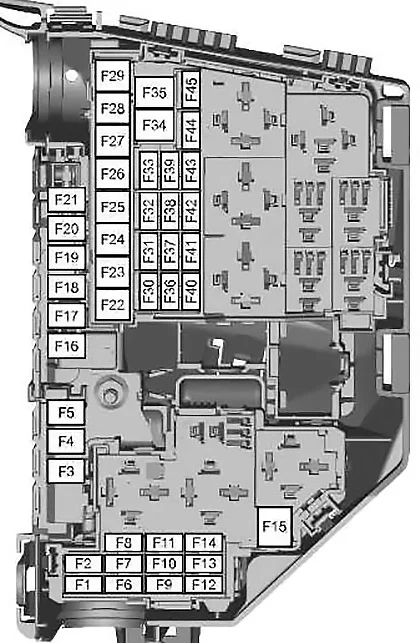

Ford Mondeo IV (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 Moduł sterowania skrzynią biegów (AWF21)
F1 15 Moduł kontroli skrzynią biegów (MPS6)
F2 5 Monitorowanie świec żarowych (silniki wysokoprężne)
F2 5 Monitorowanie świec żarowych parownika (2,0 l Duratorq-TDCi Stage V)
F3 70 Wentylator chłodzący silnik – podwójny wentylator (2,3 l Duratec-FIE)
F3 80 Elektryczne hydrauliczne wspomaganie kierownicy (EHPAS) (2,0 l Duratorq-TDCi)
F4 60 Świece żarowe
F5 60 Wentylator chłodzący silnik
F6 10 Czujniki HEGO 1 (zarządzanie silnikiem), zmienne fazy rozrządu (zarządzanie silnikiem), czujnik CMS, czujnik tlenu
F6 20 Świeca żarowa parownika
F7 5 Cewki przekaźników
F8 10 Moduł sterujący układu napędowego
F8 20 Moduł sterujący układu napędowego (2,0 l Duratorq-TDCi Stage V)
F9 10 Czujnik MAF, zawór sterujący wirowania, wtryskiwacze paliwa, nagrzewnica CCV PTC, zmienny zawór dolotowy, zmienny zawór wydechowy (zarządzanie silnikiem)
F9 5 Parownik pompy paliwa (2,0 l Duratorq-TDCi Stage V)
F10 10 Moduł sterujący silnika
F11 10 Zawór PCV, zawór VCV, czujnik wody w paliwie, zawór Sonic Purge, zawór sterujący wirowaniem, zawór zmiennego wlotu, zawór EGR, zawór sterujący olejem IWT (zarządzanie silnikiem)
F11 5 Czujnik MAF, czujnik wody w paliwie (2,0 l Duratorq-TDCi Stage V), aktywna przesłona kratki
F12 10 Przepustnica EGR, zmienny zawór sterujący turbosprężarki, cewka na korku; Zawór oczyszczania kanistra, przełącznik ciśnieniowy wspomagania kierownicy (zarządzanie silnikiem)
F12 5 Cewki przekaźników (2,0 l Duratorq-TDCi Stage V)
F13 15 Przekaźnik klimatyzacji
F14 15 Nagrzewnica filtra oleju napędowego (2,0 l Duratorq-TDCi Stage V)
F14 20 Pompa próżniowa hamulca
F14 10 Czujniki HEGO (2,2L Duratorq-TDCi Stage V)
F15 40 Przekaźnik rozrusznika
F 16 80 Dodatkowa nagrzewnica na olej napędowy (PTC)
F17 60 Centralne zasilanie skrzynki bezpieczników A
F18 60 Centralne zasilanie skrzynki bezpieczników B
F19 60 Zasilanie tylnej skrzynki bezpieczników C
F20 60 Zasilanie tylnej skrzynki bezpieczników D
F21 Nieużywany
F22 30 Moduł wycieraczek szyby przedniej
F23 30 Podgrzewana tylna szyba
F24 30 Spryskiwacz reflektorów
F25 30 Zawory ABS
F26 40 Pompa ABS
F27 30 Nagrzewnica na paliwo
F28 40 Dmuchawa nagrzewnicy
F29 Nieużywany
F30 Nieużywany
F31 15 Klakson
F32 5 Nagrzewnica na paliwo – pilot zdalnego sterowania
F33 5 Moduł włącznika światła, cewki skrzynki bezpieczników w komorze silnika
F34 40 Podgrzewana szyba przednia (lewa strona)
F35 40 Podgrzewana szyba przednia (prawa strona)
F36 5 ABS
F37 10 Podgrzewane dysze spryskiwaczy przednich
F38 5 Adaptacyjny tempomat (ACC)
F39 15 Adaptacyjny system oświetlenia przedniego (AFS)
F40 Nieużywany
F41 20 Panel przyrządów
F42 10 Moduł sterujący silnika, moduł sterujący skrzyni biegów, elektryczne hydrauliczne wspomaganie kierownicy (EHPAS) 15 zasilania.
F43 5 Regulacja ustawienia reflektorów, adaptacyjny system przedniego oświetlenia (AFS)
F44 Nieużywany
F45 15 Wycieraczka tylnej szyby

5-drzwiowy:  Zdejmij pokrywę po lewej stronie bagażnika.

Wagon: Zwolnij zaczepy i zdejmij pokrywę po lewej stronie bagażnika.

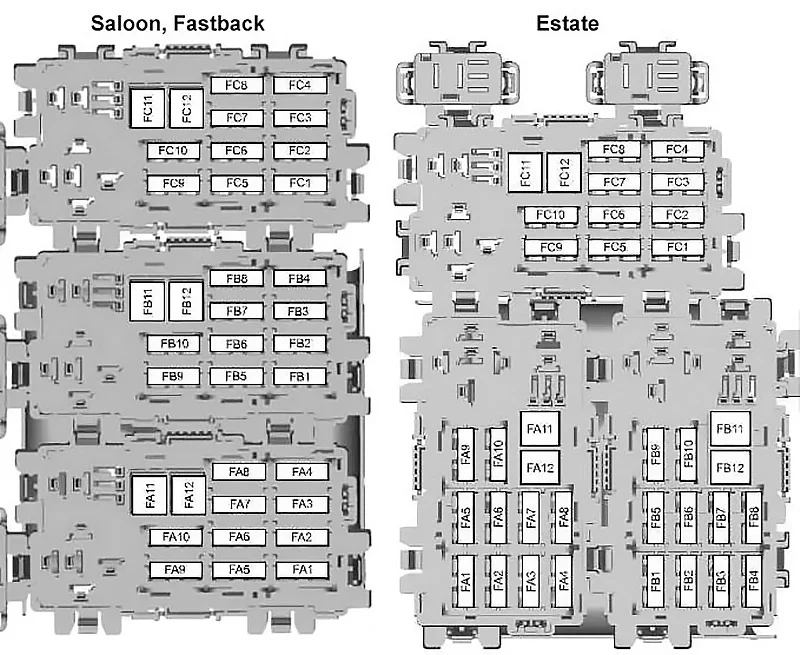

Ford Mondeo IV (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA1 25 Moduł drzwi (lewy przód) (okno góra/dół, centralny zamek, elektrycznie składane lusterko, podgrzewane lusterko)
FA2 25 Moduł drzwi (prawy przód) (okno góra/dół, centralny zamek, elektrycznie składane lusterko, podgrzewane lusterko)
FA3 25 Moduł drzwi (lewy tył) (okno góra/dół)
FA4 25 Moduł drzwi (prawy tył) (okno góra/dół)
FA5 10 Zamek tylny (bez modułów tylnych drzwi)
FA6 15 Pomocnicze gniazdo zasilania
FA7 5 Cewki przekaźników
FA8 20 Moduł pojazdu bez kluczyka
FA9 Nieużywany
FA10 30 Elektryczny fotel kierowcy
FA11 20 Akcesoria, moduł przyczepy
FA12 Nieużywany
FB1 5 Moduł wspomagania parkowania, system informacji o martwym polu (BUS)
FB2 15 Moduł zawieszenia
FB3 15 Podgrzewany fotel kierowcy
FB4 15 Podgrzewany przedni fotel pasażera
FB5 15 Podgrzewany tylny lewy fotel
FB6 Nieużywany
FB7 15 Podgrzewany prawy tylny fotel
FB8 Nieużywany
FB9 30 Elektryczny fotel pasażera z przodu
FB10 10 Sygnalizator antywłamaniowy
FB11 Nieużywany
FB12 Nieużywany
FC1 Nieużywany
FC2 Nieużywany
FC3 Nieużywany
FC4 Nieużywany
FC5 7,5 zmieniarka CD, system rozrywki dla tylnych siedzeń
FC6 Nieużywany
FC7 5 Moduł funkcyjny pamięci siedzenia
FC8 20 Wejście bez klucza
FC9 20 Wzmacniacz dźwięku
FC10 10 System audio Sony
FC11 Nieużywany
FC12 Nieużywany
