W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang VI z lat: 2015, 2016, 2017, 2018.

Ford Mustang szóstej generacji, produkowany w latach 2015-2023, to kontynuacja kultowego amerykańskiego samochodu sportowego, który wprowadzał nowoczesne technologie, osiągi i stylizację, jednocześnie zachowując ducha Mustanga.

Pod względem stylistycznym, Mustang szóstej generacji charakteryzował się muskularnymi nadkolami, nisko osadzoną sylwetką, charakterystyczną atrapą chłodnicy w kształcie litery „U” oraz agresywnymi liniami nadwozia. Ten model połączył klasyczne elementy designu Mustanga z nowoczesnymi detalami, nadając mu wyjątkowy wygląd. Dodatkowo, wprowadzono możliwość wyboru wersji Fastback (z klasycznym nadwoziem coupe) oraz Convertible (z otwieranym dachem).

Mustang szóstej generacji oferował szeroki wybór silników, aby sprostać różnym oczekiwaniom entuzjastów wydajności. Wersje V6 były napędzane przez silniki o pojemności 3,7 litra, dostarczające moc w granicach 300 KM. Mustang GT był wyposażony w potężny silnik V8 o pojemności 5,0 litra, generujący moc na poziomie około 435 KM. Dla tych, którzy szukali jeszcze większych osiągów, Ford oferował wersje Shelby GT350 i GT500. Shelby GT350 był napędzany przez wysokoprężny silnik V8 o pojemności 5,2 litra, produkujący moc na poziomie 526 KM, podczas gdy Shelby GT500 oferował jeszcze potężniejszy silnik o pojemności 5,2 litra lub 5,8 litra, generujący nawet ponad 700 KM.

Wnętrze Mustanga szóstej generacji było nowoczesne i dobrze wykonane, oferując wysoką jakość materiałów i wykończeń. Zastosowano wiele technologicznych ulepszeń, takich jak systemy multimedialne z ekranami dotykowymi, systemy nawigacji, zaawansowane systemy audio i funkcje łączności. Istniały również opcje personalizacji, umożliwiające dostosowanie wnętrza do indywidualnych preferencji.

Mustang szóstej generacji wprowadził również zaawansowane technologie bezpieczeństwa, takie jak systemy ostrzegania przed kolizją, kontrola trakcji, układ kontroli toru jazdy, a także systemy wspomagające parkowanie. Te innowacje zapewniały większą ochronę dla kierowcy i pasażerów.

Zobacz także:  Ford Edge II (2021-2022) - schematy bezpieczników i przekaźników

Mustang szóstej generacji zdobył ogromną popularność zarówno wśród entuzjastów Mustanga, jak i szerokiej publiczności. Jego imponujące osiągi, ikoniczny design i emocje towarzyszące prowadzeniu czyniły go jednym z najbardziej pożądanych samochodów sportowych na rynku. Mustang szóstej generacji kontynuował dziedzictwo Mustanga jako potężnego, dynamicznego i kultowego amerykańskiego samochodu sportowego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

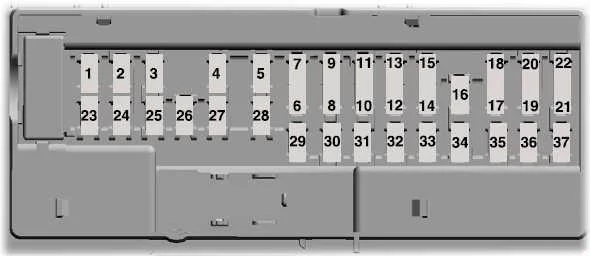

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym i plastikową kartą kodową.

Aby zdjąć panel poszycia, podnieś go z tylnych zaczepów mocujących, jednocześnie pociągając go do siebie i odchylając na bok. Aby go ponownie zainstalować, wyrównaj wypustki z rowkami na panelu, opuść panel z powrotem na miejsce, a następnie go dociśnij.

Ford Mustang VI (2015-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lampy popytu
2 7,5 Moduł pamięci lusterka
3 20 Odblokowanie konsoli kierowcy
4 5 Nieużywany
5 20 Wzmacniacz subwoofera
6 10 Nieużywany (zapasowy)
7 10 Nieużywany (zapasowy)
8 10 Nieużywany (zapasowy)
9 10 Nieużywany
10 5 Nieużywany
11 5 Nieużywany
12 7,5 Moduł klimatyzacji
13 7,5 Moduł bramy.

Moduł sterujący kolumny kierownicy.

Klaster instrumentów

14 10 Nieużywany (zapasowy)
15 10 Moduł bramki
16 15 Wydanie Decklid
17 5 Nieużywany (zapasowy)
18 5 Moduł czujnika wtargnięcia
19 7,5 Wskaźnik wyłączenia poduszki powietrznej pasażera
20 7,5 Nieużywany (zapasowy)
21 5 Czujnik temperatury i wilgotności w pojeździe
22 5 Moduł systemu klasyfikacji pasażerów
23 10 Przełączniki.

Elektryczne szyby.

Lusterko wsteczne

24 20 Odblokowanie centralnego zamka
25 30 2016-2017: Magneryd
26 30 Silnik prawej przedniej szyby
27 30 Wzmacniacz
28 20 Pomocniczy moduł nadwozia
29 30 Zasilanie lewej tylnej szyby
30 30 Zasilanie prawej tylnej szyby
31 15 Nieużywany (zapasowy)
32 10 Zdalny dostęp bezkluczykowy.

Wyświetlacz wielofunkcyjny.

SYNC.

Moduł globalnego systemu pozycjonowania.

Wskaźniki

33 20 Jednostka główna audio
34 30 Przycisk startowy
35 5 Moduł kontroli ograniczeń
36 15 Pomocniczy moduł nadwozia
37 15 Szyna rozruchowa skrzynki rozdzielczej

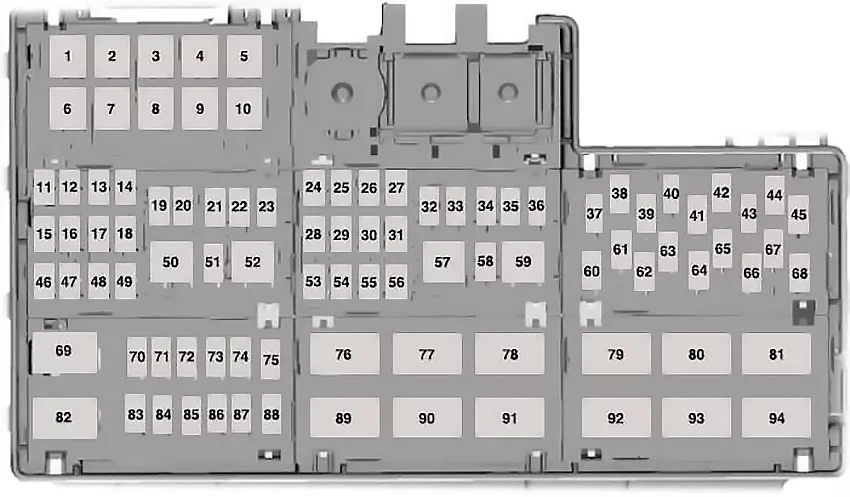

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford Mustang VI (2015-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 Nieużywany
5 50 Automatyczna pompa układu hamulcowego
6 50 Moduł sterowania nadwozia
7 60 Moduł sterowania nadwozia
8 50 Moduł sterowania nadwozia
9 40 Odmrażacz tylnej szyby
10 40 Silnik dmuchawy
11 30 Lewa przednia szyba
12 30 Fotel kierowcy
13 30 Siedzenie pasażera
14 30 Klimatyzowany moduł fotela
15 20 Silnik składanego dachu
16 Nieużywany
17 20 Silnik składanego dachu
18 Nieużywany
19 20 Przekaźnik blokady kolumny kierownicy
20 10 Włącznik-wyłącznik hamulca
21 20 Klakson
22 10 Przekaźnik modułu sterującego układu napędowego
23 10 Sprzęgło klimatyzacji
24 30 Moduł jakości napięcia
25 Nieużywany
26 25 Silnik wycieraczek szyby przedniej
27 Nieużywany
28 30 Automatyczny zawór układu hamulcowego
29 30 Wentylator elektroniczny 1
30 30 Elektromagnes rozrusznika
31 40 Wentylator elektroniczny 3
32 10 Cewka przekaźnika zatrzasku
33 20 Lewe reflektory wyładowcze dużej intensywności
34 15 2016-2017: Zawory wydechowe
35 20 Reflektory wyładowcze prawostronne o dużej intensywności
36 10 Alternatywny zmysł
37 Nieużywany
38 20 Moc pojazdu 1
39 Nieużywany
40 20 Moc pojazdu 2
41 15 Wtryskiwacze paliwa
42 15 Moc pojazdu 3
43 Nieużywany
44 15 Moc pojazdu 4
45 Nieużywany
46 20 2016-2017: Pompa różnicowa
47 Nieużywany
48 30 2016-2017: Pompa paliwa nr 2
49 30 Pompa paliwowa
51 Nieużywany
53 20 Zapalniczka
54 20 Pomocniczy punkt zasilania
55 25 Wentylator elektroniczny 2
56 Nieużywany
58 Nieużywany
60 5 Moduł sterujący układu napędowego
61 Nieużywany
62 5 Włącznik rozruchu przeciwblokującego hamulców
63 Nieużywany
64 5 Elektroniczne wspomaganie kierownicy
65 Nieużywany
66 5 System informacji o martwym polu.

Tylna kamera.

Cewki przekaźnika sprężarki klimatyzacji

67 Nieużywany
68 10 Przełącznik poziomowania reflektorów
70 10 Podgrzewane lusterka zewnętrzne
71 Nieużywany
72 5 Moduł czujnika deszczu
73 Nieużywany
74 5 Czujnik przepływu masy powietrza
75 Nieużywany
83 Nieużywany
84 Nieużywany
85 Nieużywany
86 Nieużywany
87 Nieużywany
88 Nieużywany
Przekaźnik
50 Przekaźnik blokady kolumny kierownicy
52 Przekaźnik klaksonowy
57 Przekaźnik sprzęgła klimatyzacji
59 2016-2017: Przekaźnik zaworów wydechowych
69 Pomocniczy przekaźnik punktu zasilania
76 Odmrażacz tylnej szyby
77 Elektroniczny wentylator chłodzący 2
78 Przekaźnik reflektora wyładowczego lewego o dużej intensywności (eksport)
79 Przekaźnik prawego reflektora o wysokiej intensywności wyładowania (eksport)
80 Przekaźnik wycieraczek szyby przedniej
81 Elektromagnes rozrusznika
82 Przekaźnik modułu sterującego układu napędowego
89 Elektroniczny przekaźnik wentylatora 1
90 2016-2017: Przekaźnik pompy różnicowej
91 Elektroniczny przekaźnik wentylatora 3
92 Przekaźnik silnika dmuchawy
93 2016-2017: Przekaźnik pompy paliwa nr 2
94 Przekaźnik pompy paliwa
