Ford Mustang Mach-E (2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang Mach-E z lat: 2021.

Ford Mustang Mach-E to elektryczny samochód sportowo-użytkowy wprowadzony przez Forda w 2020 roku. Jest to odważne posunięcie marki Mustang, które rozszerza legendarną gamę Mustanga na ekologiczną i elektryczną przyszłość.

Mustang Mach-E charakteryzuje się nowoczesnym i aerodynamicznym designem, który łączy cechy tradycyjnego Mustanga z elementami charakterystycznymi dla samochodów elektrycznych. Posiada smukłe proporcje, muskularne nadkola, dynamiczne linie nadwozia i charakterystyczną atrapę chłodnicy w kształcie litery „U”. Oferowane są różne warianty wyposażenia i stylizacji, umożliwiające personalizację i dopasowanie samochodu do preferencji właściciela.

Mustang Mach-E jest napędzany wyłącznie energią elektryczną, co oznacza zerowe emisje spalin i niski wpływ na środowisko. Dostępne są różne warianty z różnymi pojemnościami baterii i zasięgiem, aby sprostać różnym potrzebom i preferencjom. Dzięki zaawansowanym bateriom i układom napędowym, Mustang Mach-E oferuje imponujące osiągi i dynamiczne przyspieszenie, zapewniając jednocześnie cichą i komfortową jazdę.

Wnętrze Mustanga Mach-E jest nowoczesne, przestronne i w pełni zintegrowane z technologią. Centralny ekran dotykowy o dużej przekątnej pełni rolę interfejsu sterowania, umożliwiając dostęp do funkcji multimedialnych, nawigacji, ustawień pojazdu i innych informacji. Samochód oferuje również zaawansowane systemy asystujące, takie jak adaptacyjny tempomat, system ostrzegania przed kolizją i asystent pasa ruchu, zapewniając dodatkowe bezpieczeństwo i komfort podczas jazdy.

Mustang Mach-E ma również wiele innowacyjnych funkcji, które ułatwiają korzystanie z samochodu elektrycznego. Obejmuje to system inteligentnego ładowania, który pozwala na łatwe znajdowanie i korzystanie z publicznych stacji ładowania, oraz funkcje zdalnego sterowania, które umożliwiają monitorowanie naładowania baterii i kontrolę nad niektórymi funkcjami pojazdu za pomocą aplikacji mobilnej.

Mustang Mach-E stanowi krok w kierunku elektryfikacji i zrównoważonej mobilności, jednocześnie kontynuując dziedzictwo Mustanga jako samochodu sportowego. Jest to połączenie oszałamiającego designu, wydajności, nowoczesnych technologii i przyjazności dla środowiska, które przyciąga uwagę zarówno entuzjastów samochodów, jak i osób poszukujących nowoczesnego i ekologicznego rozwiązania transportowego.

Zobacz także: Ford Mustang I (1971-1973) - schematy bezpieczników i przekaźników

Ford Mustang Mach-E jest wyrazem dążenia marki do innowacji i dostosowania się do zmieniających się potrzeb rynku, łącząc legendarną nazwę Mustanga z nowoczesnym podejściem do elektromobilności. To samochód, który odzwierciedla przyszłość motoryzacji, będąc jednocześnie hołdem dla dziedzictwa Mustanga jako ikony sportowych samochodów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

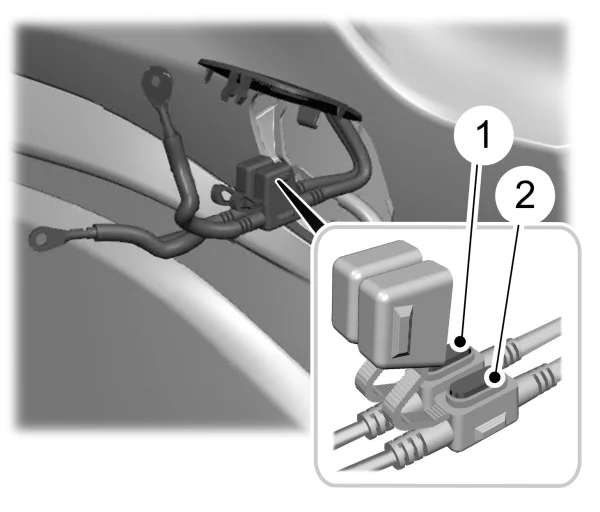

Skrzynka bezpieczników akumulatora

Ford Mustang Mach-E (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Przedni bagażnik.
2	20 A	Przedni bagażnik.

Skrzynka bezpieczników modułu sterującego układami nadwozia

Ford Mustang Mach-E (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
Reklama
2	5 A	Nieużywany.
3	10 A	Nieużywany.
4	10 A	Wyświetlacz wielofunkcyjny.
5	20 A	Nieużywany.
6	10 A	Nieużywany.
7	30 A	Moduł drzwi pasażera.
8	5 A	Nieużywany.
9	5 A	Zewnętrzne lusterko z funkcją automatycznego przyciemniania. Lampka kontrolna odłączenia poduszki powietrznej pasażera.
10	10 A	Nieużywany.
11	5 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
12	5 A	Alarm przeciwkradzieżowy. Przełącznik klawiatury otwierania pojazdu bez kluczyka. Przełącznik uruchamiający drzwi przednich po stronie kierowcy. Przełącznik uruchamiający drzwi tylnych po stronie kierowcy.
13	15 A	Nieużywany.
14	30 A	Moduł drzwi kierowcy.
15	15 A	Nieużywany.
16	15 A	Aktywne zawieszenie (GT).
17	15 A	SYNC.
18	7,5 A	Moduł bezprzewodowego ładowania akcesoriów. Monitorowanie stanu kierowcy. Przełącznik uruchamiający drzwi przednich po stronie pasażera. Przełącznik uruchamiający drzwi tylnych po stronie pasażera.
19	7,5 A	Zespół przełączników reflektorów. Moduł Bluetooth Low Energy. Moduł jednostki sterującej układu telematycznego. Układ rozruchowy z przyciskiem.
20	10 A	Syrena systemu alarmowego.
21	7,5 A	Moduł-bramka. Układ ogrzewania, wentylacji i klimatyzacji. Moduł zmiany biegów.
Reklama
22	7,5 A	Zestaw wskaźników. Moduł sterujący kolumną kierowniczą.
23	20 A	Zespół audio.
24	20 A	Syrena alarmu zasilana przez baterię.
25	30 A Wyłącznik instalacyjny	Nieużywany.

Zobacz także: Ford Explorer V (2010-2015) - schematy bezpieczników i przekaźników

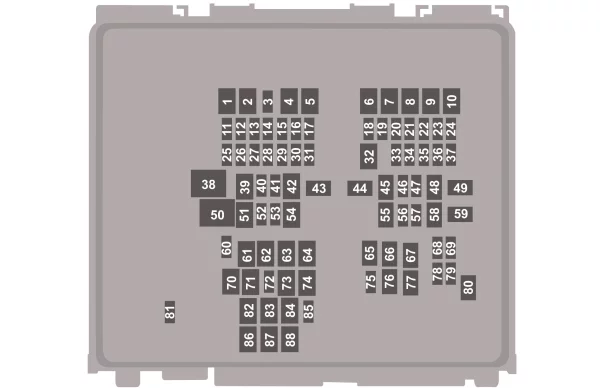

Skrzynka bezpieczników pod pokrywą komory silnika

Ford Mustang Mach-E (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	40 A	Odszraniacz przedniej szyby z lewej strony.
3	—	Nieużywany.
4	40 A	Odszraniacz przedniej szyby z prawej strony. Podgrzewane dysze spryskiwaczy przedniej szyby.
5	—	Nieużywany.
6	—	Nieużywany.
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	—	Nieużywany.
Reklama
11	15 A	Moduł sterowania zespołem napędowym.
12	—	Nieużywany.
13	15 A	Elektryczna sprężarka układu klimatyzacji. Aktywna przesłona kraty wlotu powietrza. Pompa płynu chłodzącego nagrzewnicy modułu sterowania zespołem napędowym. Zawór odcinający nagrzewnicy modułu sterowania zespołem napędowym.
14	15 A	Pompa oleju przekładniowego drugiego zespołu napędu (GT).
15	—	Nieużywany.
16	10 A	Moduł sterujący ładowaniem akumulatora.
17	20 A	Blokada kolumny kierowniczej.
18	10 A	Moduł sterowania zespołem napędowym.
19	10 A	Moduł sterujący układem hamulcowym.
20	5 A	Wskaźnik stanu portu ładowania.
21	5 A	Cewka przekaźnika siłownika przedniego bagażnika.
22	20 A	Wzmacniacz.
23	20 A	Elektroniczne drzwi tylne po stronie kierowcy.
24	—	Nieużywany.
25	25 A	Udoskonalone reflektory po lewej stronie.
26	25 A	Udoskonalone reflektory po prawej stronie.
27	5 A	Zasilanie rezerwowe modułu PCM.
28	5 A	Cewka przekaźnika siłownika przedniego bagażnika.
29	5 A	Przetwornik DC/DC.
30	—	Nieużywany.
31	5 A	Elektroniczny układ wspomagania kierownicy.
32	30 A	Moduł sterujący układami nadwozia.
Reklama
33	20 A	Zaawansowany system wspomagania kierowcy.
34	10 A	Moduł sterujący reflektorami. Reflektor po lewej stronie. Reflektor po prawej stronie.
35	15 A	Ogrzewana kierownica.
36	10 A	Modułu sterowania pierwszym hybrydowym zespołem napędowym. Dodatkowa skrzynka rozdzielcza zasilania. Modułu sterowania drugim hybrydowym zespołem napędowym.
37	20 A	Sygnał dźwiękowy.
38	40 A	Silnik dmuchawy.
39	—	Nieużywany.
40	—	Nieużywany.
41	20 A	Wzmacniacz.
42	30 A	Siedzenie kierowcy regulowane elektrycznie.
43	40 A	Zawory układu zapobiegającego blokowaniu kół podczas hamowania.
44	60 A	Dodatkowa skrzynka rozdzielcza zasilania.
45	30 A	Siedzenie pasażera regulowane elektrycznie.
46	—	Nieużywany.
47	—	Nieużywany.
48	—	Nieużywany.
49	60 A	Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50	60 A	Wentylator
51	—	Nieużywany.
52	5 A	Port USB.
53	—	Nieużywany.
54	—	Nieużywany.
55	30 A	Siedzenia ogrzewane.
56	20 A	Moduł przedniego bagażnika.
57	10 A	Złącze diagnostyczne.
58	—	Nieużywany.
59	40 A	Moduł sterujący układami nadwozia.
60	—	Nieużywany.
61	20 A	Dodatkowe gniazdo zasilania.
62	—	Nieużywany.
Reklama
63	—	Nieużywany.
64	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
65	30 A	Moduł układu kontroli dynamiki pojazdu.
66	—	Nieużywany.
67	—	Nieużywany.
68	5 A	Elektroniczny moduł sterujący akumulatorem.
69	20 A	Elektroniczne drzwi tylne po stronie pasażera.
70	20 A	Nieużywany (zapasowy).
71	20 A	Dodatkowe gniazdo zasilania.
72	20 A	Wycieraczka szyby tylnej.
73	—	Nieużywany.
74	30 A	Silniczek wycieraczki przedniej szyby.
75	—	Nieużywany.
76	30 A	Ogrzewanie tylnej szyby.
77	—	Nieużywany.
78	20 A	Elektroniczne drzwi przednie po stronie kierowcy.
79	20 A	Elektroniczne drzwi przednie po stronie pasażera.
80	—	Nieużywany.
81	10 A	Pompa spryskiwacza tylnej szyby.
82	—	Nieużywany.
83	—	Nieużywany.
84	40 A	Moduł oświetlenia przyczepy.
85	5 A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
