W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang VII z lat: 2023.

Ford Mustang to ikona motoryzacji, która od ponad pół wieku wzbudza entuzjazm i podziw miłośników samochodów na całym świecie. Jest to legendarne amerykańskie coupe o sportowym charakterze, które zyskało sobie status kultowego samochodu.

Mustang zadebiutował w 1964 roku i natychmiast stał się symbolem wolności, mocy i stylu. Jego klasyczny design, charakteryzujący się długą maską, krótkim tyłem i muskularnymi proporcjami, zyskał ogromne uznanie. Był dostępny w różnych wariantach, począwszy od modeli bazowych, przez sportowe wersje GT, aż do potężnych odmian Shelby.

Jednym z najważniejszych aspektów Mustanga jest moc, którą oferuje. Silniki V8, znane jako „Mustangowe V8”, dostarczają imponującą moc i dźwięk, który przyciąga uwagę i wzbudza emocje. Mustang również oferuje mocniejsze wersje GT i Shelby, które przekraczają granice wydajności i są dedykowane entuzjastom prędkości.

Kolejnym kluczowym elementem Mustanga jest jego dynamiczne prowadzenie. Zawieszenie i układ kierowniczy są dobrze zestrojone, zapewniając precyzyjne sterowanie i doskonałe czucie drogi. Połączenie doskonałej równowagi i sportowych osiągów sprawia, że Mustang jest nie tylko potężnym samochodem, ale także oferuje emocjonujące doświadczenie jazdy.

Mustang evolvemesur przeszło wiele zmian w ciągu lat, wprowadzając nowe technologie, ulepszenia aerodynamiczne i innowacje mechaniczne. Wprowadzenie przepustnic wieloklapowych, zaawansowanych systemów kontroli trakcji, zaawansowanych układów hamulcowych i wiele innych ulepszeń sprawia, że nowsze wersje Mustanga są jeszcze bardziej wydajne, bezpieczne i przyjemne w użytkowaniu.

Mustang jest nie tylko samochodem sportowym, ale również przedstawicielem kultury pop i filmowej. Pojawiał się w wielu filmach, takich jak „Bullitt”, gdzie jego niezapomniana scena pościgu stała się ikonicznym momentem w historii kina. Mustang stał się także symbolem motoryzacji w amerykańskiej muzyce, często wspominany w tekstach piosenek i kojarzony z duchem wolności.

Warto również podkreślić społeczność miłośników Mustanga, która tworzy silną społeczność entuzjastów na całym świecie. Spotkania, zloty i wydarzenia związane z Mustanga gromadzą pasjonatów, którzy dzielą się swoją miłością do samochodu i wspólnie celebrować jego dziedzictwo.

Podsumowując, Ford Mustang to ikona motoryzacji, która w ciągu ponad pół wieku zyskała sobie miejsce w sercach miłośników samochodów. Jego charakterystyczny design, potężne silniki, doskonałe prowadzenie i kulturowe znaczenie uczyniły go jednym z najbardziej rozpoznawalnych i uwielbianych samochodów na świecie. Mustang jest symbolem wolności, mocy i pasji, który wciąż inspiruje kolejne pokolenia motoryzacyjnych entuzjastów.

Zobacz także: Ford Puma (2022) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

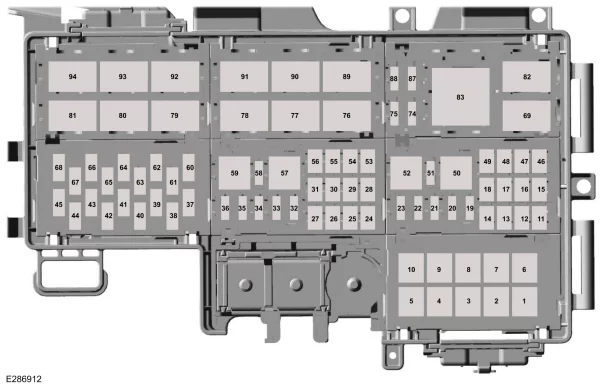

Skrzynka rozdzielcza zasilania

Skrzynka rozdzielcza zasilania znajduje się w komorze silnika. Jest ona wyposażona w bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford Mustang VII (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	60A ¹	Wentylator elektroniczny 1 (GT).
1	—	Nie używany (podstawa).
2	—	Nieużywany.
3	30A ¹	Wentylator elektroniczny 1 (podstawa).
3	—	Nieużywany (GT).
4	40A ¹	Wentylator elektroniczny 3 (podstawa).
4	—	Nieużywany (GT).
5	50A ¹	Automatyczna pompa układu hamulcowego.
6	50A ¹	Moduł kontroli nadwozia.
7	60A ¹	Moduł kontroli nadwozia.
8	50A ¹	Moduł kontroli nadwozia.
9	40A ¹	Odmrażacz tylnej szyby.
10	40A ¹	Silnik dmuchawy.
11	30A ²	Szyba przednia lewa.
12	30A ²	Fotel kierowcy.
13	30A ²	Fotel pasażera.
14	30A ²	Klimatyzowany moduł siedzeń.
15	20A ²	Silnik podrzędny dachu kabrioletu (podstawa).
15	—	Nieużywany (GT).
16	15a ²	Pompa chłodnicy powietrza doładowującego (GT).
16	—	Nie używany (podstawa).
17	20A ²	Główny silnik dachu składanego (podstawa).
17	—	Nieużywany (GT).
18	—	Nieużywany.
19	20A ³	Przekaźnik blokady kolumny kierownicy (podstawa).
19	10a ³	Jednostka sterująca skrzynią biegów (GT).
20	10a ³	Włącznik hamulca.
21	20A ³	Klakson.
22	10a ³	Przekaźnik modułu sterującego układu napędowego.
23	10a ³	Sprzęgło klimatyzacji.
24	30A ²	Moduł jakości napięcia.
25	20A ²	Przekaźnik blokady kolumny kierownicy (GT).
25	—	Nie używany (podstawa).
26	25a ²	Silnik wycieraczek.
27	—	Nieużywany.
28	30A ²	Automatyczny zawór układu hamulcowego.
29	—	Nieużywany.
30	30A ²	Elektromagnes rozrusznika.
31	—	Nieużywany.
32	10a ³	Cewka przekaźnika zatrzaskowego.
33	15a ³	Uruchom/uruchom (podstawa).
33	20A ³	Lewe reflektory wyładowcze dużej intensywności (GT).
34	15a ³	Zawory wydechowe.
35	20A ³	Prawe reflektory wyładowcze dużej intensywności (GT).
35	—	Nie używany (podstawa).
36	10a ³	Sens alternatora.
37	—	Nieużywany.
38	20A ³	Moc pojazdu 1.
39	—	Nieużywany.
40	20A ³	Moc pojazdu 2.
41	15a ³	Wtryskiwacze paliwa (GT).
41	—	Nie używany (podstawa).
42	15a ³	Moc pojazdu 3.
43	—	Nieużywany.
44	15a ³	Moc pojazdu 4 (podstawowa).
44	30A ³	Moc pojazdu 4 (GT).
45	—	Nieużywany.
46	20A ²	Pompa różnicowa (1 Mach, GT).
46	—	Nie używany (podstawa).
47	—	Nieużywany.
48	30A ²	Pompa paliwowa nr 2 (GT).
48	—	Nie używany (podstawa).
49	30A ²	Pompa paliwowa.
50	—	Przekaźnik blokady kolumny kierownicy.
51	—	Nieużywany.
52	—	Przekaźnik klaksonu.
53	20A ²	Zapalniczka.
54	20A ²	Pomocniczy punkt zasilania.
55	25a ²	Wentylator elektroniczny 2 (podstawa).
55	—	Nieużywany (GT).
56	—	Nieużywany.
57	—	Przekaźnik sprzęgła klimatyzacji.
58	—	Nieużywany.
59	—	Przekaźnik zaworów wydechowych.
60	5A ³	Moduł sterujący układu napędowego.
61	—	Nieużywany.
62	5A ³	Przełącznik uruchamiania/uruchamiania układu przeciwblokującego.
63	—	Nieużywany.
64	5A ³	Elektroniczne wspomaganie kierownicy.
65	—	Nieużywany.
66	5A ³	System informacji o martwym polu. Tylna kamera. Cewki przekaźnika odmrażania tylnej szyby. Moduł dynamiki pojazdu.
67	—	Nieużywany.
68	10a ³	Przełącznik poziomowania reflektorów (podstawa).
68	10a ³	Charakterystyczne oświetlenie (GT).
69	—	Przekaźnik zapalniczki. Pomocniczy przekaźnik punktu zasilania.
74	5A ³	Czujnik masowego przepływu powietrza (GT).
74	—	Nie używany (podstawa).
75	5A ³	Moduł czujnika deszczu (podstawa).
75	—	Nieużywany (GT).
76	—	Przekaźnik odmrażania tylnej szyby.
77	—	Elektroniczny przekaźnik wentylatora chłodzącego 2 (podstawa).
77	—	Nieużywany (GT).
78	—	Przekaźnik pracy/startu (podstawa).
78	—	Nieużywany (GT).
79	—	Przekaźnik pompy chłodnicy powietrza doładowującego (GT).
79	—	Nie używany (podstawa).
80	—	Przekaźnik wycieraczek szyby przedniej.
81	—	Przekaźnik elektromagnetyczny rozrusznika.
82	—	Przekaźnik modułu sterującego układu napędowego.
83	—	Przekaźnik wentylatora chłodzącego (GT).
83	—	Nie używany (podstawa).
87	10a ³	Podgrzewane lusterka zewnętrzne.
88	—	Nieużywany.
89	—	Elektroniczny przekaźnik wentylatora 1 (podstawa).
89	—	Nieużywany (GT).
90	—	Przekaźnik pompy różnicowej (Mach 1, GT).
90	—	Nie używany (podstawa).
91	—	Elektroniczny przekaźnik wentylatora 3 (podstawa).
91	—	Nieużywany (GT).
92	—	Przekaźnik silnika dmuchawy.
93	—	Przekaźnik pompy paliwa nr 2 (GT).
93	—	Nie używany (podstawa).
94	—	Przekaźnik pompy paliwa.

Zobacz także: Ford Transit Connect (2018) - schematy bezpieczników i przekaźników

¹ bezpieczniki typu J.

² bezpieczniki w obudowie M.

³ mikrobezpieczniki.

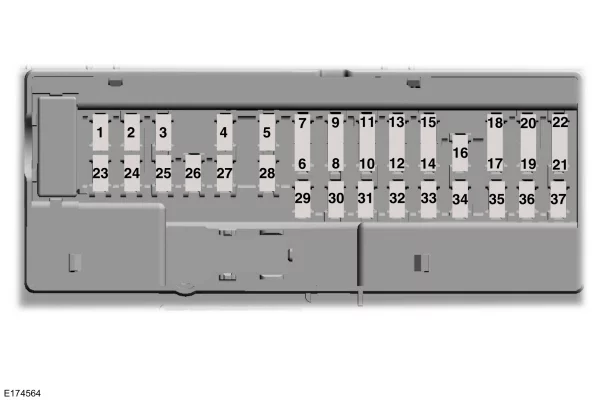

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie przestrzeni na nogi pasażera, za panelem wykończeniowym i plastikową kartą kodową.

Aby zdjąć panel wykończeniowy, podnieś go z tylnych zaczepów mocujących, jednocześnie pociągając do siebie i odchylając na bok. Aby ponownie zainstalować, wyrównaj wypustki z rowkami na panelu, włóż panel z powrotem na miejsce, a następnie dociśnij.

Aby dostać się do panelu bezpieczników, najpierw wyjmij kartę z kodem kluczyka.

Po wymianie bezpiecznika umieść kartę z kodem kluczyka w pierwotnym położeniu. Aby ponownie zainstalować panel wykończeniowy, wyrównaj wypustki z rowkami na panelu, włóż panel z powrotem na miejsce, a następnie dociśnij go, aby ponownie zainstalować panel wykończeniowy.

Ford Mustang VII (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Elektryczne szyby. Lusterko elektrochromowe. Elektryczne zamki do drzwi.
3	7,5A	Elektryczne lusterka (podstawa). Fotele z pamięcią (podstawa).
3	—	Nieużywany (GT).
4	20A	Nie używany (zapas).
5	—	Nieużywany.
6	10 A	Nie używany (zapas).
7	10 A	Nie używany (zapas).
8	5A	Modem centrali telematycznej.
9	5A	Nieużywany.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5A	Elektroniczny panel sterowania. Moduł bramy. Moduł zmiany biegów (GT).
13	7,5A	Moduł sterujący kolumny kierownicy. Klaster instrumentów.
14	15A	Nieużywany.
15	15A	SYNCHRONIZACJA Wskaźniki.
16	—	Nieużywany.
17	7,5A	Przełącznik poziomowania reflektorów (podstawa).
17	—	Nieużywany (GT).
18	7,5A	Nieużywany.
19	5A	Nieużywany.
20	5A	Moduł czujnika wtargnięcia.
21	5A	Czujnik temperatury i wilgotności w pojeździe.
22	5A	Moduł korpusu pomocniczego.
23	30A	Wzmacniacz.
24	30A	Moduł dynamiki pojazdu.
25	20A	Moduł oświetlenia otoczenia (podstawa). Moduł korpusu pomocniczego.
26	30A	Silnik prawego przedniego okna (moduł dystrybucji zasilania). Jednostka sterująca drzwiami pasażera.
27	30A	Lewa tylna szyba (podstawa).
27	—	Nieużywany (GT).
28	30A	Zasilanie prawego tylnego okna (podstawa).
28	—	Nieużywany (GT).
29	15A	Moduł bramki (baza). Nie używany (zapasowy) (GT).
30	5A	Nie używany (zapasowy)
31	10 A	Zdalny dostęp bezkluczykowy.
32	20A	Jednostka audio.
33	—	Nieużywany.
34	30A	Magistrala położenia zapłon/rozruch.
35	5A	Przekaźnik uruchamiania/uruchamiania skrzynki rozdzielczej zasilania (podstawa).
35	—	Nieużywany (GT).
36	15A	Przednia kamera (podstawa).
36	—	Nieużywany (GT).
37	20A	Moduł podgrzewanej kierownicy (podstawa).
37	—	Nieużywany (GT).
