Ford Mondeo V (2015-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo V z lat: 2015, 2016, 2017, 2018, 2019. Ford Mondeo Mk5 został wprowadzony na rynek w 2014 roku i przeszedł pewne istotne zmiany w porównaniu do poprzednich wersji. Podobnie jak poprzednie generacje, Ford Mondeo Mk5 jest samochodem klasy średniej, który oferuje […]

06/27/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo V z lat: 2015, 2016, 2017, 2018, 2019.

Ford Mondeo Mk5 został wprowadzony na rynek w 2014 roku i przeszedł pewne istotne zmiany w porównaniu do poprzednich wersji.

Podobnie jak poprzednie generacje, Ford Mondeo Mk5 jest samochodem klasy średniej, który oferuje przestronność, komfort jazdy i zaawansowane technologie. Wygląd zewnętrzny modelu Mk5 jest nowoczesny i dynamiczny, charakteryzuje się smukłymi liniami, smukłymi reflektorami LED i charakterystyczną atrapą chłodnicy w stylu marki Ford.

Wnętrze Forda Mondeo Mk5 zostało starannie zaprojektowane, aby zapewnić przestronne i wygodne miejsce dla kierowcy i pasażerów. Zastosowane materiały są wysokiej jakości, a wykończenie jest staranne i estetyczne. Deska rozdzielcza została zaprojektowana tak, aby umożliwić łatwe i intuicyjne sterowanie funkcjami samochodu.

Ford Mondeo Mk5 oferuje również szereg zaawansowanych technologii, które podnoszą poziom bezpieczeństwa, wygody i rozrywki. Można znaleźć takie funkcje jak systemy wspomagające jazdę, systemy bezpieczeństwa i asystentów kierowcy, system multimedialny z ekranem dotykowym, nawigację satelitarną, integrację z telefonem komórkowym oraz wiele innych.

Pod względem napędu, Ford Mondeo Mk5 oferuje różne opcje jednostek napędowych, w tym benzynowe, wysokoprężne i hybrydowe silniki. Kierowcy mają możliwość wyboru pomiędzy manualną i automatyczną skrzynią biegów oraz różnymi poziomami mocy, aby dopasować samochód do swoich preferencji i potrzeb.

W kwestii prowadzenia, Ford Mondeo Mk5 oferuje komfortową jazdę zarówno na dłuższych trasach, jak i w miejskiej dżungli. Doskonałe właściwości jezdne, precyzyjne układy kierowniczy i zawieszenie gwarantują pewne prowadzenie, stabilność i kontrolę nad samochodem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Explorer V (2016) - schematy bezpieczników i przekaźników

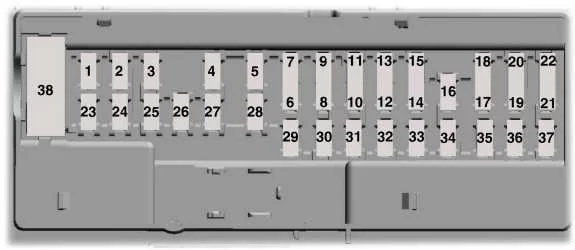

Panel bezpieczników w przedziale pasażerskim

Znajduje się za panelem ozdobnym po lewej stronie kolumny kierownicy.

Ford Mondeo V (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Otaczające światło.
Lampa w schowku na rękawiczki.
Lampa w progach drzwi.
Lampa kopułkowa.
Oświetlenie bagażnika.
2 7,5 A Pamięć fotela .

Podparcie dolnej części oparcia fotela
kierowcy .

Panoramiczna elektryczna roleta przeciwsłoneczna (tylko 5-drzwiowa).

3 20A Odblokowanie drzwi kierowcy.
Odblokowanie klapki paliwa.
4 5A Nieużywany (zapasowy).
5 20A Nieużywany (zapasowy).
6 10 A Nieużywany (zapasowy).
7 10 A Nieużywany (zapasowy).
8 10 A Sygnalizator antywłamaniowy.
9 10 A Nieużywany (zapasowy).
10 5A Moduł windy załadowczej.
11 5A Połączony moduł bezpieczeństwa.
12 7,5 A Moduł integracji sterowania z przodu (sterowanie klimatyczne i radiowe).
13 7,5 A Kolumna kierownicy.
Klaster instrumentów.
Złącze łącza danych.
14 10 A Nieużywany (zapasowy).
15 10 A Brama łącza danych.
16 15A Zabezpieczenie przed dziećmi.
Zwolnienie szyby bagażnika.
17 5A Sygnalizator dźwiękowy z podtrzymaniem bateryjnym.
18 5A Stacyjka.
Włącznik zapłonu z przyciskiem.
19 7,5 A Wskaźnik wyłączenia poduszki powietrznej pasażera.
20 7,5 A Moduł sterowania reflektorami.
21 5A Termometr kabiny pasażerskiej.
Czujnik wilgotności.
22 5A Nieużywany (zapasowy).
23 10 A Opóźniona moc akcesoriów.
24 20A Zablokuj odblokuj.
25 30A Szyba w drzwiach kierowcy.
Lusterko zewnętrzne kierowcy.
26 30A Szyba w przednich drzwiach pasażera.
Przednie lusterko zewnętrzne pasażera.
27 30A Szyberdach.
28 20A Wzmacniacz dźwięku.
29 30A Szyba w tylnych drzwiach kierowcy.
30 30A Szyba w tylnych drzwiach po stronie pasażera.
31 15 A Nieużywany (zapasowy).
32 10 A Moduł globalnego systemu pozycjonowania.
Sterowanie głosowe (SYNC).
Wyświetlacz informacyjny i rozrywkowy.
Odbiornik częstotliwości radiowych.
33 20A Radio.
34 30A Szyna uruchamiania/uruchamiania (bezpiecznik #19.20.21.22,35,36.37, wyłącznik automatyczny).
35 5A Moduł kontroli ograniczeń.
36 15 A Samościemniające się lusterko wewnętrzne.

Moduł tylnego podgrzewanego siedzenia.
Moduł CCD.
System utrzymania pasa ruchu.
Automatyczne światła drogowe.

37 15 A Moduł napędu na wszystkie koła.
Podgrzewana kierownica.
38 30A Nieużywany (zapasowy).

Skrzynka bezpieczników w komorze silnika

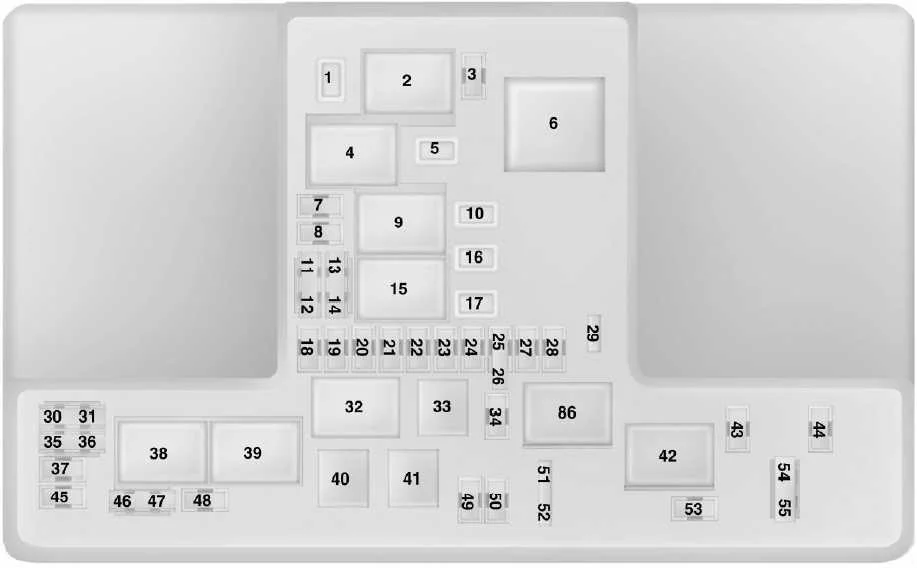

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Mondeo V (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25A Silnik wycieraczki przedniej prawej.
2 Przekaźnik rozrusznika.
3 15 A Wycieraczki automatyczne (czujnik deszczu).
Tylne wycieraczki.
4 Przekaźnik silnika dmuchawy.
5 20A Tył pomocniczego punktu zasilania konsoli.
6 Pomocniczy przekaźnik grzałki.
7 20 A Moduł sterujący układu napędowego.
8 20A Moduł sterujący układu napędowego.
9 Przekaźnik modułu sterującego układu napędowego.
10 20A Przedni pomocniczy punkt zasilania kierowcy.
11 15 A Moduł sterujący układu napędowego.
12 15 A Moduł sterujący układu napędowego.
13 10 A Moduł sterujący układu napędowego.
14 10 A Moduł sterujący układu napędowego.
15 Przekaźnik rozruchu.
16 20A Pomocniczy punkt zasilania konsoli.
17 20A Dodatkowy punkt zasilania w bagażniku (tylko wagon).
18 10 A Moduł sterujący układu napędowego.
19 10 A Wspomaganie kierownicy.
20 10 A Reflektory.
Przełącznik reflektorów.
21 15 A Moduł kontroli skrzyni biegów.
Pompa oleju przekładniowego.
22 10 A Klimatyzacja.
23 15 A Monitor martwego pola.
Tylna kamera.
Adaptacyjny tempomat.
Wskaźnik ostrzeżenia przed kolizją.
Moduł jakości napięcia.
Czujnik jakości powietrza.
24 10 A Nieużywany (zapasowy).
25 10 A System zapobiegania blokady kół.
26 10 A Moduł sterujący układu napędowego.
27 Nieużywany.
28 10 A Tylna pompa spryskiwacza.
29 Nieużywany.
30 Nieużywany.
31 Nieużywany.
32 Przekaźnik wentylatora chłodzącego.
33 Przekaźnik klimatyzacji.
34 15 A Elektryczna blokada kolumny kierownicy.
35 Nieużywany.
36 Nieużywany.
37 Nieużywany.
38 Przekaźnik wentylatora chłodzącego.
39 Przekaźnik wentylatora chłodzącego.
40 Nieużywany.
41 Przekaźnik klaksonowy.
42 Przekaźnik pompy paliwa.
43 Nieużywany.
44 5A Podgrzewana dysza spryskiwacza.
45 Nieużywany.
46 10 A Alternator.
47 10 A Wyłącznik hamulca.
48 20A Klakson.
49 5A Monitor masowego przepływu powietrza.
49 20A Element grzewczy paliwa-Diesel.
50 10 A Wentylator chłodzący zespołu przenoszenia mocy.
51 Nieużywany.
52 Nieużywany.
53 10 A Fotele elektryczne.
54 5A Zdalne sterowanie nagrzewnicą na paliwo.
55 5A Nieużywany (zapasowy).

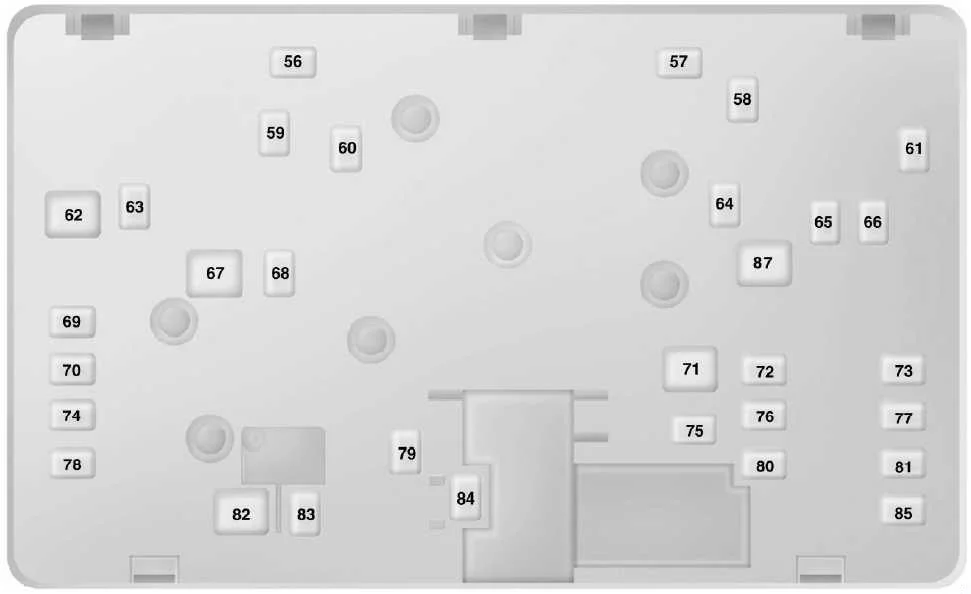

Skrzynka rozdzielcza zasilania – dół

Na spodzie skrzynki bezpieczników znajdują się bezpieczniki.

Ford Mondeo V (2015-2019) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp, wykonaj następujące czynności:
1) Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
2) Podnieś wewnętrzną stronę skrzynki bezpieczników z kołyski.
3) Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
4) Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej części.

Ford Mondeo V (2015-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 Nieużywany.
57 20A Parownik Diesla.
58 30A Pompa paliwowa.
59 30A / 40A Wentylator chłodzący (30A).
Wentylator chłodzący (40A – DW10F i 2.0L GTDI AU).
60 30A / 40A Wentylator chłodzący (30A).
Wentylator chłodzący (40A – DW10F i 2.0L GTDI AU).
61 40A Podgrzewany element przedniej szyby z lewej strony.
62 50A Moduł sterujący nadwozia.
63 25A / 30A Wentylator chłodzący (25A).
Wentylator chłodzący (30A – DW10F i 2.0L GTDI AU).
64 30A Nagrzewnica pomocnicza.
65 20A Podgrzewany fotel przedni .
66 40A Podgrzewany element przedniej szyby z prawej strony.
67 50A Moduł sterujący nadwozia.
68 40A Ogrzewana tylna szyba.
69 30A System zapobiegania blokady kół.
70 30A Siedzenie pasażera .
71 60A Nagrzewnica pomocnicza.
72 30A Szyberdach
73 20A Tylne podgrzewane siedzenie .
74 30A Moduł siedzenia kierowcy .
75 30A Nagrzewnica pomocnicza.
76 20A Pompa oleju przekładniowego.
77 30A Moduł fotela z klimatyzacją .
78 40A Moduł holowniczy przyczepy.
79 40A Silnik dmuchawy.
80 30A Zasilany moduł bagażnika.
81 40A Falownik 220 V.
82 60A Pompa układu przeciwblokującego.
83 25A Silnik wycieraczki przedniej prawej.
84 30A Elektromagnes rozrusznika.
85 20A Podgrzewacz paliwa.
