W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo V z lat: 2020, 2021, 2022.

Ford Mondeo Mk5, czyli piąta generacja modelu Mondeo, została wprowadzona na rynek w 2014 roku. Samochód ten kontynuuje tradycję Mondeo jako średniej klasy sedanu oferującego komfort, niezawodność i wydajność.

Pod względem stylistycznym, Ford Mondeo Mk5 charakteryzuje się nowoczesnym designem, z dynamicznymi liniami i smukłymi proporcjami. Zastosowane rozwiązania aerodynamiczne mają na celu poprawienie osiągów i efektywności paliwowej. Model ten może posiadać różne warianty nadwozia, takie jak sedan, kombi czy liftback, które dostosowują go do różnych preferencji użytkowników.

Wnętrze Forda Mondeo Mk5 oferuje przestronne i elegancko zaprojektowane wnętrze, które jest zarówno funkcjonalne, jak i komfortowe. Materiały wykończeniowe są wysokiej jakości, a ergonomia deski rozdzielczej jest zaprojektowana tak, aby zapewnić wygodne i intuicyjne sterowanie. Samochód może być wyposażony w zaawansowane systemy multimedialne, nawigację, klimatyzację, a także wiele innych funkcji ułatwiających podróżowanie.

Ford Mondeo Mk5 oferuje również zaawansowane rozwiązania technologiczne, które podnoszą poziom bezpieczeństwa i komfortu jazdy. W zależności od wersji wyposażenia, samochód może być wyposażony w takie systemy jak adaptacyjny tempomat, asystent utrzymania pasa ruchu, system monitorowania martwego pola, system automatycznego hamowania w przypadku kolizji, oraz wiele innych.

Pod względem napędu, Ford Mondeo Mk5 oferuje różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe jednostki napędowe. Możliwość wyboru między manualną a automatyczną skrzynią biegów daje elastyczność i dostosowanie samochodu do preferencji kierowcy.

Właściwości jezdne Forda Mondeo Mk5 zostały zoptymalizowane, aby zapewnić komfort i stabilność zarówno na długich trasach, jak i w mieście. Układ kierowniczy i zawieszenie zostały dostosowane, aby zapewnić precyzyjne prowadzenie i doskonałe tłumienie nierówności na drodze.

Warto również zaznaczyć, że Ford Mondeo Mk5 może być wyposażony w różne systemy wspomagające jazdę, takie jak system kontroli trakcji, stabilizacja toru jazdy czy systemy wspomagające parkowanie.

Podsumowując, Ford Mondeo Mk5 to model, który oferuje połączenie stylowego wyglądu, komfortu, zaawansowanej technologii i doskonałych właściwości jezdnych. Jako samochód średniej klasy, Mondeo Mk5 jest odpowiedni zarówno dla rodzin, jak i dla osób podróżujących służbowo, zapewniając niezawodność, wygodę i przyjemność z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka rozdzielcza zasilania

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 A1 Silniczek prawej wycieraczki przedniej szyby.
2 Przekaźnik rozrusznika.
3 15 A2 Wycieraczki automatyczne (czujnik deszczu);

Wycieraczki tylnej szyby.

4 Przekaźnik silniczka dmuchawy.
5 20 A1 Tył dodatkowego gniazda zasilania w konsoli.
6 Przekaźnik dodatkowej nagrzewnicy.
7 20 A2 Moduł sterowania zespołem napędowym.
8 20 A2 Moduł sterowania zespołem napędowym.
9 Przekaźnik modułu sterowania zespołem napędowym.
10 20 A1 Dodatkowe gniazdo zasilania z przodu po stronie kierowcy.
11 15 A3 Moduł sterowania zespołem napędowym.
12 15 A3 Moduł sterowania zespołem napędowym.
13 10 A3 Moduł sterowania zespołem napędowym.
14 10 A3 Moduł sterowania zespołem napędowym.
15 Przekaźnik zapłonu/rozruchu.
16 20 A1 Dodatkowe gniazdo zasilania w konsoli.
17 20 A1 Dodatkowe gniazdo zasilania w bagażniku (tylko kombi).
18 10 A2 Moduł sterowania zespołem napędowym.
19 10 A2 Układ wspomagania kierownicy.
20 10 A2 Reflektory.   Włącznik reflektorów.
21 15 A2 Moduł sterujący skrzynią biegów;

Pompa oleju przekładniowego.

22 10 A2 Klimatyzacja.
23 15 A2 Monitorowanie martwego pola;

Kamera wsteczna;

Adaptacyjny układ kontroli prędkości;

Lampka ostrzegawcza funkcji ostrzeżenia przed kolizją;

Moduł jakości napięcia;

Czujnik jakości powietrza.

24 10 A2 Nieużywany (zapasowy).
25 10 A3 Układ zapobiegający blokowaniu kół podczas hamowania.
26 10 A3 Moduł sterowania zespołem napędowym.
27 Nieużywany.
28 10 A2 Pompa spryskiwacza tylnej szyby.
29 Nieużywany.
30 Nieużywany.
31 Nieużywany.
32 Przekaźnik wentylatora chłodzenia.
33 Przekaźnik układu klimatyzacji.
34 15 A2 Elektryczna blokada kolumny kierowniczej.
35 Nieużywany.
36 Nieużywany.
37 Nieużywany.
38 Przekaźnik wentylatora chłodzenia.
39 Przekaźnik wentylatora chłodzenia.
40 Nieużywany.
41 Przekaźnik sygnału dźwiękowego.
42 Przekaźnik pompy paliwowej.
43 Nieużywany.
44 5 A2 Ogrzewanie dyszy spryskiwacza.
45 Nieużywany.
46 10 A3 Alternator.
47 10 A3 Przełącznik wł./wył. hamulców.
48 20 A2 Sygnał dźwiękowy.
49 5 A2 Monitorowanie przepływomierza masowego powietrza.
20 A2 Element grzejny nagrzewnicy paliwa – Diesel.
50 10 A2 Wentylator skrzynki rozdzielczej.
51 Nieużywany.
52 Nieużywany.
53 10 A2 Elektrycznie regulowane siedzenia.
54 5 A3 Zdalne sterowanie nagrzewnicą na paliwo.
55 5 A3 Nieużywany (zapasowy).
1Bezpiecznik typu M.
2Mikrobezpiecznik.
3Podwójny mikrobezpiecznik.

Skrzynka rozdzielcza zasilania — dół

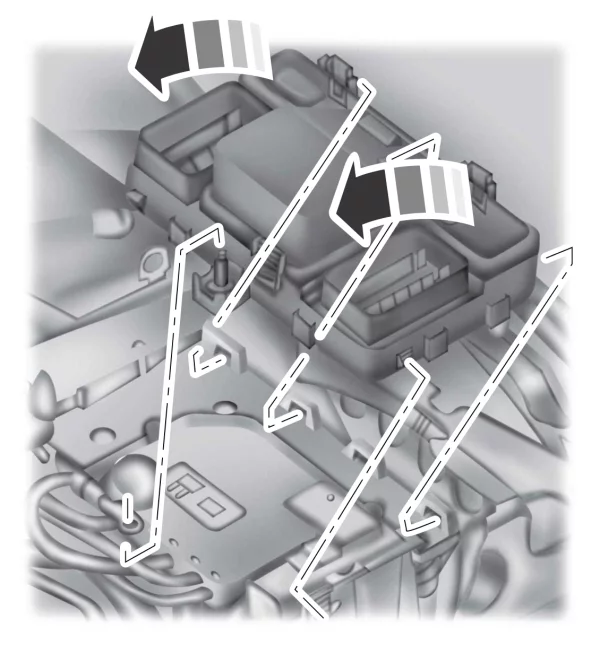

Na dole skrzynki bezpieczników znajdują się bezpieczniki. Aby uzyskać dostęp do dolnej części skrzynki bezpieczników:

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

  1. Zwolnij dwa zaczepy znajdujące się po obu stronach skrzynki bezpieczników.
  1. Unieś wewnętrzną stronę skrzynki bezpieczników z uchwytu.
  1. Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
  1. Obróć zewnętrzną stronę skrzynki bezpieczników, by dosięgnąć spodu.

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 Nieużywany.
57 20 A4 Parownik silnika Diesel.
58 30 A4 Pompa paliwowa.
59 30 A5 Wentylator
40 A5 Wentylator (DW10F i 2,0L GTDI AU).
60 30 A5 Wentylator
40 A5 Wentylator (DW10F i 2,0L GTDI AU).
61 40 A4 Element grzejny przedniej szyby z lewej strony.
62 50 A5 Moduł sterujący układami nadwozia.
63 25 A4 Wentylator
30 A4 Wentylator (DW10F i 2,0L GTDI AU).
64 30 A4 Dodatkowa nagrzewnica.
65 20 A4 Ogrzewane siedzenie przednie.
66 40 A4 Element grzejny przedniej szyby z prawej strony.
67 50 A5 Moduł sterujący układami nadwozia.
68 40 A4 Ogrzewana szyba tylna.
69 30 A4 Układ zapobiegający blokowaniu kół podczas hamowania.
70 30 A4 Siedzenie pasażera.
71 60 A5 Dodatkowa nagrzewnica.
72 30 A4 Okno dachowe.
73 20 A4 Podgrzewane siedzenie tylne.
74 30 A4 Moduł siedzenia kierowcy.
75 30 A4 Dodatkowa nagrzewnica.
76 20 A4 Pompa oleju przekładniowego.
77 30 A4 Moduł siedzenia z układem ogrzewania i klimatyzacji.
78 40 A4 Moduł holowania przyczepy.
79 40 A4 Silnik dmuchawy.
80 30 A4 Moduł elektrycznie otwieranego bagażnika.
81 40 A4 Przemiennik 220 V.
82 60 A5 Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
83 25 A4 Silniczek prawej wycieraczki przedniej szyby.
84 30 A4 Elektromagnes rozrusznika.
85 20 A4 Nagrzewnica zasilana paliwem.
4Bezpiecznik typu M.
5Bezpiecznik typu J.

Skrzynka bezpieczników w przedziale pasażerskim

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 7,5 A6 Siedzenie z funkcją pamięci;

Podpórka lędźwiowa kierowcy;

Elektrycznie sterowana osłona przeciwsłoneczna dachu panoramicznego (tylko modele pięciodrzwiowe).

3 20 A6 Odryglowywanie drzwi kierowcy;

Odryglowywanie pokrywy wlewu paliwa.

4 5 A6 Nieużywany (zapasowy).
5 20 A6 Nieużywany (zapasowy).
6 10 A7 Nieużywany (zapasowy).
7 10 A7 Nieużywany (zapasowy).
8 10 A7 Syrena systemu alarmowego.
9 10 A7 Nieużywany (zapasowy).
10 5 A7 Moduł elektrycznie otwieranych drzwi tyłu nadwozia.
Zespół sterujący układu Telematics.
11 5 A7 Zespolony moduł bezpieczeństwa.
12 7,5 A7 Przedni moduł integracji sterowania (sterowanie układem klimatyzacji i radiem).
13 7,5 A7 Kolumna kierownicza;

Zestaw wskaźników;

Złącze diagnostyczne.

14 10 A7 Nieużywany (zapasowy).
15 10 A7 Bramka złącza diagnostycznego.
16 15 A6 Blokada otwierania drzwi przez dzieci;

Zwalnianie podnoszonej szyby pokrywy bagażnika.

17 5 A7 Syrena alarmu zasilana przez baterię.
18 5 A7 Włącznik zapłonu;

Przycisk włącznika zapłonu.

19 7,5 A7 Lampka kontrolna odłączenia poduszki powietrznej pasażera.
20 7,5 A7 Moduł sterujący reflektorami.
21 5 A7 Termometr w przedziale pasażerskim;

Czujnik wilgotności.

22 5 A7 Nieużywany (zapasowy).
23 10 A6 Opóźnione zasilanie akcesoriów.
24 20 A6 Ryglowanie/odryglowanie.
25 30 A6 Okno drzwi kierowcy;

Lusterko w drzwiach kierowcy.

26 30 A6 Okno drzwi pasażera z przodu;

Lusterko w drzwiach pasażera z przodu.

27 30 A6 Okno dachowe.
28 20 A6 Wzmacniacz audio.
29 30 A6 Okno tylnych drzwi po stronie kierowcy.
30 30 A6 Okno tylnych drzwi po stronie pasażera.
31 15 A6 Nieużywany (zapasowy).
32 10 A6 Moduł systemu satelitarnego określania położenia;

Sterowanie głosem (SYNC);

Wyświetlacz informacyjny i systemu elektroniki użytkowej;

Odbiornik częstotliwości radiowych.

33 20 A6 RADIO.
34 30 A6 Szyna uruchomienia/startu (bezpieczniki nr 19, 20, 21, 22, 35, 36, 37, wyłącznik instalacyjny).
35 5 A6 Moduł sterujący uzupełniającym systemem bezpieczeństwa.
36 15 A6 Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania;

Moduł ogrzewanego siedzenia tylnego;

Moduł CCD;

Układ pomocy w utrzymaniu pasa ruchu;

Automatyczne sterowanie światłami drogowymi.

37 15 A6 Moduł napędu na wszystkie koła;

Ogrzewana kierownica.

38 30 A6 Nieużywany (zapasowy).

6Mikrobezpiecznik.

7Podwójny mikrobezpiecznik.



Pojazd z napędem hybrydowym (HEV)

Skrzynka rozdzielcza zasilania

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 A1 Silniczek prawej wycieraczki przedniej szyby.
2 Nieużywany.
3 15 A2 Wycieraczki automatyczne (czujnik deszczu);

Wycieraczka tylnej szyby.

4 Przekaźnik silniczka dmuchawy.
5 20 A1 Tył dodatkowego gniazda zasilania w konsoli.
6 Nieużywany.
7 20 A2 Moduł sterowania zespołem napędowym.
8 20 A2 Moduł sterowania zespołem napędowym.
9 Przekaźnik modułu sterowania zespołem napędowym.
10 20 A1 Dodatkowe gniazdo zasilania z przodu po stronie kierowcy.
11 15 A3 Moduł sterowania zespołem napędowym.
12 15 A3 Moduł sterowania zespołem napędowym.
13 10 A2 Moduł sterowania zespołem napędowym.
14 10 A2 Moduł sterowania zespołem napędowym.
15 Przekaźnik zapłonu/rozruchu.
16 20 A1 Dodatkowe gniazdo zasilania w konsoli.
17 Nieużywany.
18 10 A2 Moduł sterowania zespołem napędowym.
19 10 A2 Układ wspomagania kierownicy.
20 10 A2 Reflektory.   Włącznik reflektorów.
21 15 A2 Moduł sterujący skrzynią biegów;

Pompa oleju przekładniowego;

Przemiennik pojazdu z napędem hybrydowym.

22 Nieużywany.
23 15 A2 Monitorowanie martwego pola;

Kamera wsteczna;

Adaptacyjny układ kontroli prędkości;

Lampka ostrzegawcza funkcji ostrzeżenia przed kolizją;

Moduł jakości napięcia;

Czujnik jakości powietrza;

Wyświetlacz przezierny.

24 Nieużywany.
25 10 A3 Układ zapobiegający blokowaniu kół podczas hamowania.
26 10 A3 Moduł sterowania zespołem napędowym.
27 Nieużywany.
28 Nieużywany.
29 15 A2 Elektroniczny moduł sterujący akumulatorem.
30 Nieużywany.
31 Nieużywany.
32 Nieużywany.
33 Nieużywany.
34 15 A2 Elektryczna blokada kolumny kierowniczej.
35 15 A3 Nieużywany (zapasowy).
36 15 A3 Nieużywany (zapasowy).
37 Nieużywany.
38 Przekaźnik pompy podciśnienia.
39 Przekaźnik pompy podciśnienia.
40 Przekaźnik pompy paliwowej.
41 Przekaźnik sygnału dźwiękowego.
42 Nieużywany.
43 Nieużywany.
44 5 A2 Ogrzewanie dyszy spryskiwacza.
45 5 A2 Monitorowanie pompy podciśnienia.
46 10 A3 Nieużywany (zapasowy).
47 10 A3 Przełącznik wł./wył. hamulców.
48 20 A2 Sygnał dźwiękowy.
49 5 A2 Monitorowanie przepływomierza masowego powietrza.
50 Nieużywany.
51 15 A3 Sterowanie układem przemiennika.
52 15 A3 Elektroniczny moduł sterujący akumulatorem.
53 10 A2 Elektrycznie regulowane siedzenia.
54 10 A3 Elektryczna pompa chłodzenia.
55 10 A3 Elektryczny układ klimatyzacji.
1Bezpiecznik typu M.
2Mikrobezpiecznik.
3Podwójny mikrobezpiecznik.

Skrzynka rozdzielcza zasilania — dół

Na dole skrzynki bezpieczników znajdują się bezpieczniki. Aby uzyskać dostęp do dolnej części skrzynki bezpieczników:

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

  1. Zwolnij dwa zaczepy znajdujące się po obu stronach skrzynki bezpieczników.
  1. Unieś wewnętrzną stronę skrzynki bezpieczników z uchwytu.
  1. Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
  1. Obróć zewnętrzną stronę skrzynki bezpieczników, by dosięgnąć spodu.

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 30 A4 Pompa paliwowa.
57 20 A4 Nieużywany (zapasowy).
58 Nieużywany.
59 40 A4 Układ zapobiegający blokowaniu kół podczas hamowania.
60 40 A4 Wentylator elektroniczny.
61 40 A4 Element grzejny przedniej szyby z lewej strony.
62 50 A5 Moduł sterujący układami nadwozia.
63 Nieużywany.
64 30 A4 Nieużywany (zapasowy).
65 20 A4 Ogrzewane siedzenie przednie.
66 40 A4 Element grzejny przedniej szyby z prawej strony.
67 50 A5 Moduł sterujący układami nadwozia.
68 40 A4 Ogrzewana szyba tylna.
69 Nieużywany.
70 30 A4 Siedzenie pasażera.
71 60 A5 Nieużywany (zapasowy).
72 Nieużywany.
73 20 A4 Podgrzewane siedzenie tylne.
74 30 A4 Moduł siedzenia kierowcy.
75 Nieużywany.
76 20 A4 Pompa oleju przekładniowego.
77 30 A4 Moduł siedzenia z układem ogrzewania i klimatyzacji.
78 40 A4 Nieużywany (zapasowy).
79 40 A4 Silnik dmuchawy.
80 Nieużywany.
81 40 A4 Przemiennik.
82 Nieużywany.
83 25 A4 Silnik przedniej wycieraczki po prawej stronie.
84 Nieużywany.
85 20 A4 Nieużywany (zapasowy).
4Bezpiecznik typu M.
5Bezpiecznik typu J.

Skrzynka bezpieczników w przedziale pasażerskim

Ford Mondeo V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 7,5 A6 Siedzenie z funkcją pamięci;

Podpórka lędźwiowa kierowcy;

Elektrycznie sterowana osłona przeciwsłoneczna dachu panoramicznego (tylko modele pięciodrzwiowe).

3 20 A6 Odryglowywanie drzwi kierowcy;

Odryglowywanie pokrywy wlewu paliwa.

4 5 A6 Nieużywany (zapasowy).
5 20 A6 Nieużywany (zapasowy).
6 10 A7 Nieużywany (zapasowy).
7 10 A7 Nieużywany (zapasowy).
8 10 A7 Syrena systemu alarmowego.
9 10 A7 Nieużywany (zapasowy).
10 5 A7 Moduł sterowania klapą bagażnika.
Zespół sterujący układu Telematics.
11 5 A7 Zespolony moduł bezpieczeństwa.
12 7,5 A7 Przedni moduł integracji klimatyzacji (sterowanie układem klimatyzacji i radiem).
13 7,5 A7 Kolumna kierownicza;

Zestaw wskaźników;

Złącze diagnostyczne.

14 10 A7 Elektroniczny moduł sterujący akumulatorem (HEV);

Przetwornik prądu stałego.

15 10 A7 Bramka złącza diagnostycznego.
16 15 A6 Blokada otwierania drzwi przez dzieci;

Zwalnianie pokrywy bagażnika.

17 5 A7 Syrena alarmu zasilana przez baterię.
18 5 A7 Włącznik zapłonu;

Przycisk włącznika zapłonu.

19 7,5 A6 Lampka kontrolna odłączenia poduszki powietrznej pasażera.
20 7,5 A6 Moduł sterujący reflektorami.
21 5 A7 Termometr w przedziale pasażerskim;

Czujnik wilgotności.

22 5 A7 Syrena alarmu dotyczącego pieszych.
23 10 A6 Opóźnione zasilanie akcesoriów.
24 20 A6 Ryglowanie/odryglowanie.
25 30 A6 Okno drzwi kierowcy;

Lusterko w drzwiach kierowcy.

26 30 A6 Okno drzwi pasażera z przodu;

Lusterko w drzwiach pasażera z przodu.

27 30 A6 Okno dachowe.
28 20 A6 Wzmacniacz audio.
29 30 A6 Okno tylnych drzwi po stronie kierowcy.
30 30 A6 Okno tylnych drzwi po stronie pasażera.
31 15 A6 Nieużywany (zapasowy).
32 10 A6 Moduł systemu satelitarnego określania położenia;

Sterowanie głosem (SYNC);

Wyświetlacz informacyjny i systemu elektroniki użytkowej;

Odbiornik częstotliwości radiowych.

33 20 A6 RADIO;

Aktywna redukcja hałasu.

34 30 A6 Szyna uruchomienia/startu (bezpieczniki nr 19, 20, 21, 22, 35, 36, 37, wyłącznik instalacyjny).
35 5 A6 Moduł sterujący uzupełniającym systemem bezpieczeństwa.
36 15 A6 Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania;

Moduł ogrzewanego siedzenia tylnego;

Moduł przerwy sterowanej komputerowo;

Układ pomocy w utrzymaniu pasa ruchu;

Automatyczne sterowanie światłami drogowymi.

37 15 A6 Ogrzewana kierownica.
38 30 A6 Nieużywany (zapasowy).
6Mikrobezpiecznik.
7Podwójny mikrobezpiecznik.

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
