W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga II z lat: 2017.
Ford Kuga II, znany również jako Ford Escape w niektórych regionach, to kompaktowy SUV (Sport Utility Vehicle) wprowadzony na rynek w 2012 roku jako następca modelu Kuga I. Druga generacja tego popularnego modelu oferuje liczne udoskonalenia i nowe funkcje, które czynią go jeszcze bardziej atrakcyjnym dla potencjalnych nabywców.
Pod względem designu, Ford Kuga II prezentuje nowoczesny i dynamiczny wygląd, nawiązujący do nowej filozofii stylistycznej marki. Charakteryzuje go smukła sylwetka, płynne linie nadwozia i wyraziste detale, które nadają mu sportowy i nowoczesny charakter. Reflektory i tylne lampy w technologii LED dodają mu wyrazistości i dobrze widocznego designu.
Wnętrze Forda Kuga II oferuje przestronne i komfortowe miejsca dla kierowcy i pasażerów. Materiały wykończeniowe są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny i intuicyjny w obsłudze. Wersje z wyższym wyposażeniem oferują wiele nowoczesnych funkcji, takich jak duży dotykowy ekran multimedialny, system nawigacji, systemy bezpieczeństwa i asysty kierowcy, a także kompatybilność z aplikacjami mobilnymi.
Ford Kuga II oferuje różne jednostki napędowe, w tym benzynowe, wysokoprężne i hybrydowe. Silniki charakteryzują się dobrą mocą i momentem obrotowym, co zapewnia dynamiczną jazdę i płynne przyspieszenie. Dostępne są również wersje z napędem na przednie koła lub na cztery koła, co daje możliwość dopasowania układu napędowego do indywidualnych preferencji i warunków jazdy.
Pod względem bezpieczeństwa, Ford Kuga II jest wyposażony w zaawansowane systemy, takie jak system kontroli stabilności toru jazdy, system kontroli trakcji, system monitorowania martwego pola, asystent utrzymania pasa ruchu oraz system awaryjnego hamowania. Dodatkowo, samochód oferuje wiele systemów wspomagających podczas parkowania, takich jak czujniki parkowania i kamera cofania.
Ford Kuga II zapewnia również dobrą przestrzeń bagażową, co czyni go praktycznym wyborem dla rodzin i osób podróżujących z dużą ilością bagażu. Składane tylne fotele pozwalają na elastyczne dostosowanie przestrzeni bagażowej do indywidualnych potrzeb.
Podsumowując, Ford Kuga II to kompaktowy SUV o nowoczesnym designie, przestronnym wnętrzu, różnorodnych jednostkach napędowych i zaawansowanych systemach bezpieczeństwa. Jest to samochód, który doskonale sprawdzi się zarówno na codziennej jeździe w mieście, jak i podczas dłuższych podróży.

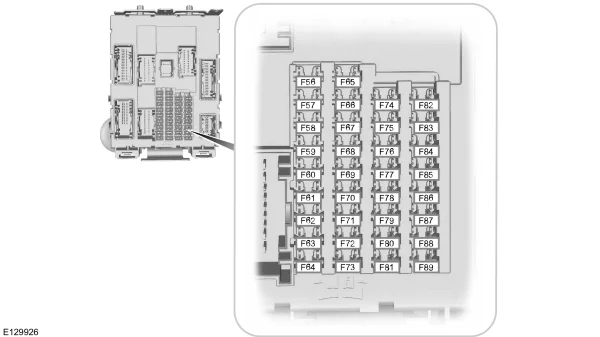

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa. |
| F57 | — | Nieużywany. |
| F58 | 5A | Przekaźnik oświetlenia wnętrza. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło;
Zestaw przełączników drzwi kierowcy; Oświetlenie schowka na rękawiczki; Zespół przełączników w konsoli sufitowej. |
| F61 | 20A | Zapalniczka;
Gniazdo zasilania. |
| F62 | 5A | Moduł czujnika deszczu;
Moduł czujnika światła. |
| F63 | 10 A | Przedni moduł czujnikowy;
Radar przewidujący. |
| F64 | — | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5A | SYNC;
Wyświetlacz wielofunkcyjny; Moduł globalnego systemu pozycjonowania. |
| F68 | 15A | Elektroniczna blokada kolumny kierownicy. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Centralny zamek i odblokowywanie zasilania. |
| F71 | 7,5A | Głowica sterująca ogrzewaniem (klimatyzator ręczny);
Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5A | Złącze łącza danych. |
| F73 | 7,5A | Moduł kierownicy. |
| F74 | 15A | Zasilanie reflektorów. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Lampa cofania. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka;
Przycisk Start; Moduł pojazdu bez kluczyka. |
| F79 | 15A | Radio;
Elektroniczny panel wykończeniowy; Włącznik świateł awaryjnych; Przełącznik blokady drzwi. |
| F80 | 20A | Zasilanie szyberdachu. |
| F81 | – | Zasilanie czujnika ruchu wewnętrznego;
Zasilanie odbiornika częstotliwości radiowej; Dach panoramiczny/otwarty. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Przekaźnik blokujący/odblokowujący;
Przekaźnik tylnej klapy. |
| F85 | 7,5 A | Elektroniczny 15 posuw. |
| F86 | 10 A | Moduł poduszki powietrznej;
System klasyfikacji pasażerów; Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | 25A | Zasilanie KL30. |
| F89 | — | Nieużywany. |

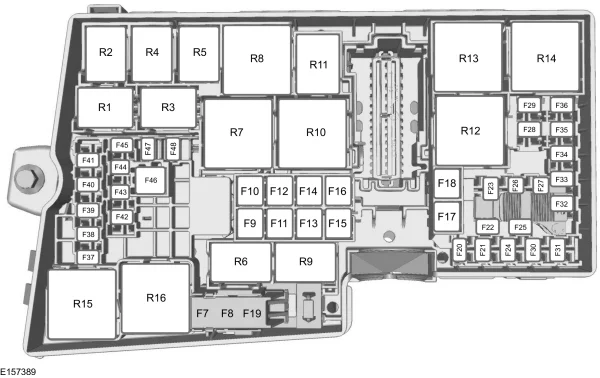

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F7 | 50A** | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30A** | Elektroniczny zawór programu stabilności. |
| F9 | 40A** | Wentylator chłodzący (600W) |
| F9 | 50A** | Wentylator chłodzący (390W i 750W). |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy. |
| F11 | 30A** | Zasilanie modułu sterującego nadwozia;
Moduł jakości napięcia. |
| F12 | 30A** | Przekaźnik modułu sterującego układu napędowego. |
| F13 | 30A** | Przekaźnik rozrusznika. |
| F14 | 25A** | Wentylator chłodzący (600W i 750W). |
| F15 | 20A** | Przednia zapalniczka do cygar lub gniazdko elektryczne. |
| F 16 | — | Nieużywany. |
| F17 | 40A** | Wentylator chłodzący (600W). |
| F17 | 50A** | Wentylator chłodzący (750W). |
| F18 | 20A** | Centralne gniazdo zasilania. |
| F19 | 5A* | Układ przeciwblokujący i elektroniczny program stabilności 15 posuw. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Wyłącznik światła stopu. |
| F22 | 15 A* | System monitorowania baterii. |
| F23 | 5A* | Cewki przekaźników. |
| F24 | 5A* | Moduł włącznika światła. |
| F25 | 10 A* | System klasyfikacji pasażerów. |
| F26 | 2 5A* | Pompa olejowa. |
| F27 | 15 A* | Sprzęgło klimatyzatora. |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L);
System informacji o martwym polu i kamera cofania (pojazdy wyposażone w funkcję stop/start). |
| F29 | — | Nieużywany. |
| F30 | 10 A* | Częściowo podgrzewana przednia szyba. |
| F31 | 5A* | Cewka przekaźnika sterowania zespołem napędowym. |
| F32 | 15 A* | Moc pojazdu (silnik 2,0 l i 2,5 l). |
| F32 | 10 A* | Moc pojazdu (silnik 1,5 l). |
| F33 | 10 A* | Moc pojazdu 2 (silnik 2,0 l i 2,5 l). |
| F33 | 15 A* | Moc pojazdu 2 (silnik 1,5L). |
| F34 | 10 A* | Moc pojazdu 3. |
| F35 | 15 A* | Moc pojazdu 4 (silnik 2,0 l i 2,5 l). |
| F35 | 10 A* | Moc pojazdu 4 (silnik 1,5 l). |
| F36 | 5A* | Aktywne żaluzje grillowe. |
| F37 | 10 A* | Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A* | Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów. |
| F39 | 20A* | Podgrzewany fotel kierowcy. |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 posuw. |
| F41 | 20A* | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A* | Tylna wycieraczka. |
| F43 | 15 A* | Zasilanie modułu sterującego reflektorami. |
| F44 | 5A* | Radar patrzący w przyszłość. |
| F45 | 20A* | Podgrzewany fotel pasażera. |
| F46 | 40A** | Inteligentne moduły silnika wycieraczek. |
| F47 | — | Nieużywany. |
| F48 | 5A* | Klawiatura. |
| R1 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R2 | Mikroprzekaźnik | Klakson. |
| R3 | — | Nieużywany. |
| R4 | — | Nieużywany. |
| R5 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R6 | Mikroprzekaźnik | Wentylator chłodzący (600W i 750W). |
| R7 | Przekaźnik mocy | Częściowo podgrzewana przednia szyba. |
| R8 | — | Nieużywany. |
| R9 | — | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik mocy | Wentylator chłodzący. |
| R13 | Mini przekaźnik | Dmuchawa nagrzewnicy. |
| R14 | Mini przekaźnik | Przekaźnik sterujący silnika. |
| R15 | Przekaźnik mocy | Wentylator chłodzący (600W i 750W). |
| R16 | Przekaźnik mocy | Zapłon 15. |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |

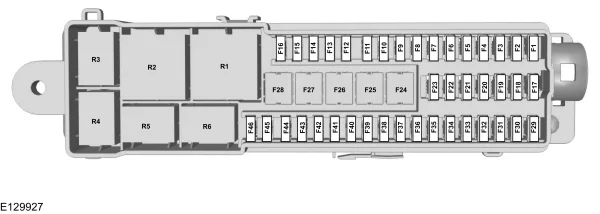

Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Moduł wejścia do klapy załadowczej bez użycia rąk. |
| F2 | 15A | Podgrzewane lusterko zewnętrzne (bez sterownika drzwi);
Podgrzewany park wycieraczek. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przedni lewy. |
| F5 | 25A | Sterownik drzwi z przodu po prawej stronie. |
| F6 | 25A | Sterownik drzwi tylny lewy. |
| F7 | 25A | Sterownik drzwi tylnych prawych. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiczne modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | — | Nieużywany. |
| F13 | — | Nieużywany. |
| F14 | 25A | Szyby elektryczne o dużym natężeniu prądu (kierowca). |
| F15 | 25A | Elektrycznie sterowane szyby (kierowca i pasażer). |
| F 16 | — | Nieużywany. |
| F17 | — | Nieużywany. |
| F18 | — | Nieużywany. |
| F19 | — | Nieużywany. |
| F20 | 5A | Wbudowany modem. |
| F21 | — | Nieużywany. |
| F22 | 25A | Ogrzewana tylna szyba. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Konwerter mocy DC/AC. |
| F25 | 25A | Elektryczna klapa załadowcza. |
| F26 | 20A | Tylne gniazdo zasilania. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | 40A | Holowanie przyczepy. |
| F29 | 5A | System wykrywania martwego pola;
Kamera cofania z asystentem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | — | Nieużywany. |
| F32 | 5A | Konwerter mocy DC/AC. |
| F33 | 10 A | Przełącznik szyb zasilany prądem o wysokim natężeniu. |
| F34 | — | Nieużywany. |
| F35 | — | Nieużywany. |
| F36 | — | Nieużywany. |
| F37 | — | Nieużywany. |
| F38 | — | Nieużywany. |
| F39 | — | Nieużywany. |
| F40 | — | Nieużywany. |
| F41 | — | Nieużywany. |
| F42 | — | Nieużywany. |
| F43 | — | Nieużywany. |
| F44 | — | Nieużywany. |
| F45 | — | Nieużywany. |
| F46 | 5A | Podgrzewana cewka przekaźnika lusterka zewnętrznego. |
| R1 | Przekaźnik mocy | Opóźniony przekaźnik pomocniczy. |
| R2 | Mini przekaźnik | Tylny przekaźnik 15. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| R4 | — | Nieużywany. |
| R5 | — | Nieużywany. |
| R6 | Mikroprzekaźnik | Podgrzewany przekaźnik lusterek zewnętrznych. |
