Ford Ranger (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger z lat: 2023. Ford Ranger to popularny model pickupa produkowany przez firmę Ford Motor Company. Jest to wszechstronny pojazd, który zdobył sobie uznanie zarówno wśród klientów indywidualnych, jak i w zastosowaniach komercyjnych. Oto kilka kluczowych informacji na temat Forda Rangera: Historia: […]

06/28/2023
Czas czytania: 6 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger z lat: 2023.

Ford Ranger to popularny model pickupa produkowany przez firmę Ford Motor Company. Jest to wszechstronny pojazd, który zdobył sobie uznanie zarówno wśród klientów indywidualnych, jak i w zastosowaniach komercyjnych. Oto kilka kluczowych informacji na temat Forda Rangera:

  1. Historia: Ford Ranger zadebiutował na rynku w 1983 roku i od tego czasu przeszedł przez wiele generacji. Pierwotnie wprowadzony jako kompaktowy pickup, Ranger ewoluował wraz z upływem lat, stając się większym i bardziej zaawansowanym pojazdem. Obejmuje różne okresy produkcyjne, z różnymi ulepszeniami i zmianami w stylu i wyposażeniu.
  2. Design: Ranger ma charakterystyczny wygląd typowy dla pickupów, z wysoką sylwetką i przestronną przestrzenią ładunkową. Charakteryzuje go nowoczesny design, który podkreśla zarówno styl, jak i funkcjonalność. Ranger oferuje różne wersje nadwozia, w tym z dwoma drzwiami (Regular Cab) lub czterema drzwiami (SuperCab, Double Cab), aby dostosować się do potrzeb użytkowników.
  3. Napęd i osiągi: Ranger jest oferowany z różnymi opcjami napędu, w tym napędem na tylną oś lub na cztery koła, w zależności od wersji i preferencji klienta. Posiada różne silniki, które oferują moc i moment obrotowy dostosowane do różnych potrzeb. Ranger ma także zdolności off-roadowe, które umożliwiają eksplorację trudnego terenu i pokonywanie przeszkód.
  4. Wielozadaniowość: Ranger jest znany ze swojej wielozadaniowości i wszechstronności. Dzięki przestronnej przestrzeni ładunkowej i wysokiej zdolności holowania, Ranger doskonale sprawdza się w zastosowaniach komercyjnych, takich jak transport ciężkich ładunków. Jednocześnie, komfortowe wnętrze i zaawansowane technologie sprawiają, że Ranger jest również atrakcyjnym pojazdem dla klientów indywidualnych w codziennej jeździe.
  5. Wyposażenie i technologie: W zależności od wersji i rocznika, Ranger oferuje różne poziomy wyposażenia i zaawansowane technologie. Można znaleźć takie funkcje jak systemy multimedialne, nawigacja satelitarna, systemy bezpieczeństwa i asysty kierowcy, systemy komunikacji i wiele innych. Ford stawia na innowacyjne rozwiązania, aby zapewnić kierowcom i pasażerom komfort, bezpieczeństwo i łatwość obsługi.
  6. Bezpieczeństwo: Ford Ranger jest wyposażony w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. Można znaleźć takie funkcje jak systemy awaryjnego hamowania, monitorowanie martwego pola, kontrola trakcji i stabilizacji, systemy wspomagające jazdę na zakrętach i wiele innych, które pomagają zapewnić bezpieczną jazdę.

Podsumowując, Ford Ranger to popularny pickup, który oferuje wszechstronność, wydajność i niezawodność. Bez względu na rocznik, Ranger zapewnia użytkownikom praktyczność i możliwość przewozu ładunków, jednocześnie oferując komfort i zaawansowane technologie. Jest to pojazd, który cieszy się dużym zainteresowaniem zarówno wśród klientów indywidualnych, jak i przedsiębiorców poszukujących niezawodnego i funkcjonalnego rozwiązania transportowego.

Zobacz także:  Ford E-Series (1998-2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

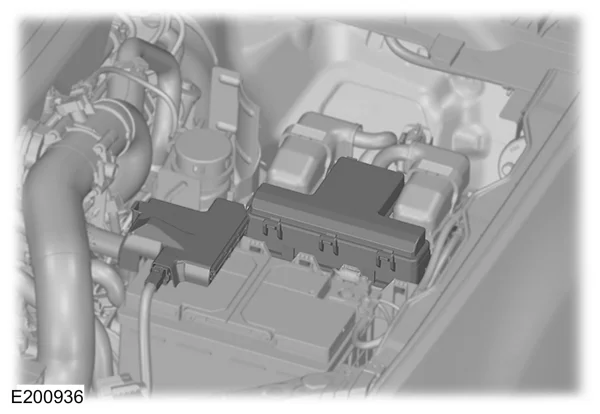

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).

Ford Ranger (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 Przekaźnik elektromagnetyczny rozrusznika.
3 5 A 2 Czujnik deszczu.
4 Przekaźnik silnika dmuchawy.
5 20 A 1 Pomocniczy punkt zasilania 3 – konsola z tyłu.
6 Przekaźnik świateł postojowych przyczepy.
7 20 A 2 Moduł sterujący układu napędowego.
8 20 A 2 Elektrozawór odpowietrzający kanistra. Zawór odcinający opary paliwa. Zawór opróżniania kanistra. Zmienny zawór rozrządu 1 i 2. Podgrzewane sondy lambda.
9 Przekaźnik modułu sterującego układu napędowego.
10 20 A 1 Pomocniczy punkt zasilania 1 – tablica przyrządów.
11 15 A 3 Cewki zapłonowe.
12 15 A 3 Napęd sterujący klimatyzacją. Podgrzewacz skrzyni biegów. Pomocnicza pompa wodna. Sterowanie zaworem aspiratora. Sprzęgło wentylatora. Pompa olejowa. Obejście turbosprężarki.
13 Nieużywany.
14 Nieużywany.
15 Przekaźnik pracy/rozruchu.
16 20 A 1 Pomocniczy punkt zasilania 2 – tablica przyrządów.
17 20 A 1 Pomocniczy punkt zasilania – tylna przestrzeń ładunkowa.
18 Nieużywany.
19 10 A 2 Elektryczne wspomaganie kierownicy.
20 Nieużywany.
21 5 A 2 Przekaźnik uruchomienia/uruchomienia skrzyni biegów.
22 10 A 2 Sprężarka klimatyzacji.
23 5 A 2 Moduł jakości napięcia.
24 Nieużywany.
25 10 A 3 System zapobiegania blokady kół.
26 10 A 3 Nie używany (zapas).
27 Nieużywany.
28 10 A 2 Moduł sterujący układu napędowego.
29 7,5 A 2 Port ładowania USB.
30 Nieużywany.
31 Nieużywany.
32 Przekaźnik pompy paliwa.
33 Przekaźnik sprzęgła klimatyzacji.
34 10 A 2 Lampa cofania przyczepy.
35 Nieużywany.
36 Nieużywany.
37 10 A 2 Podgrzewane lusterko zewnętrzne.
38 Przekaźnik prawego skrętu i stopu przyczepy.
39 Przekaźnik lewego skrętu i stopu przyczepy.
40 Przekaźnik świateł cofania przyczepy.
41 Przekaźnik klaksonu.
42 Silnik z napędem na cztery koła nr. 2 przekaźniki.
43 Nieużywany.
44 Nieużywany.
45 Nieużywany.
46 10 A 3 Nie używany (zapas).
47 10 A 3 Przełącznik pedału hamulca.
48 20 A 2 Klakson.
49 15 A 2 Pompa olejowa modułu sterującego skrzynią biegów.
50 10 A 2 Nie używany (zapas).
51 Nieużywany.
52 Nieużywany.
53 15 A 2 Blokada tylnego mechanizmu różnicowego.
54 Nieużywany.
55 Nieużywany.
86 Silnik z napędem na cztery koła nr. 1 przekaźnik.
Zobacz także:  Ford Galaxy I (1995-2006) - schematy bezpieczników i przekaźników
1 bezpiecznik typu M.
2 mikrobezpieczniki 2.
3 Bezpiecznik mikro 3.

Komora silnika, dół

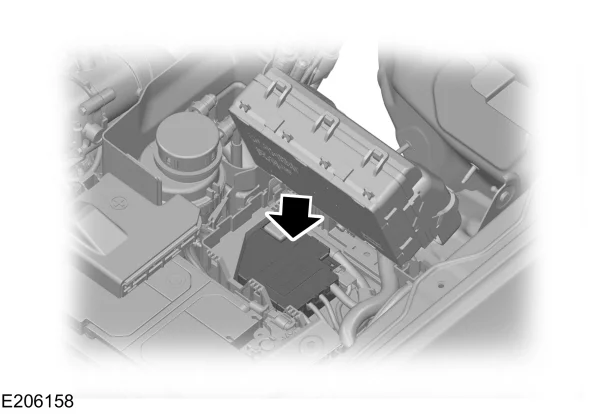

Na spodzie skrzynki bezpieczników znajdują się bezpieczniki.

Aby uzyskać dostęp, wykonaj następujące czynności:
1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników;
2. Podnieś tylną stronę skrzynki bezpieczników z kołyski;
3. Przesuń skrzynkę bezpieczników w kierunku tylnej części komory silnika i obróć, jak pokazano;
4. Obróć tylną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony;
5. Zwolnij dwa zatrzaski, aby otworzyć pokrywę.

Ford Ranger (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 15 A 4 Lewe światło skrętu i stopu przyczepy.
57 Nieużywany.
58 Nieużywany.
59 Nieużywany.
60 30 A 5 Moduł sterujący pompą paliwa.
61 Nieużywany.
62 50 A 5 Moduł sterujący nadwozia 1 – oświetlenie.
63 15 A 4 Prawy kierunkowskaz i światło hamowania przyczepy.
64 30 A 4 Hamulce przyczepy.
65 20 A 4 Podgrzewany fotel kierowcy.
66 25 A 4 Napęd na cztery koła.
67 50 A 5 Moduł sterujący nadwozia 2 – oświetlenie.
68 30 A 4 Odmrażacz tylnej szyby.
69 30 A 4 Zawory układu przeciwblokującego.
70 30 A 4 Elektryczne siedzenie pasażera.
71 25 A 5 Światła postojowe przyczepy.
72 Nieużywany.
73 30 A 4 Moduł przyczepy.
74 30 A 4 Elektrycznie sterowany fotel kierowcy.
75 Nieużywany.
76 Nieużywany.
77 Nieużywany.
78 Nieużywany.
79 40 A 5 Silnik dmuchawy.
80 20 A 4 Podgrzewany fotel pasażera.
81 40 A 4 falownik.
82 60 A 5 Pompa układu przeciwblokującego.
83 30 A 4 Silnik wycieraczek.
84 30 A 4 Elektromagnes rozrusznika.
85 Nieużywany.
87 40 A 5 Moduł przyczepy.
4 Bezpiecznik typu M.
5 Bezpiecznik typu LPJ.

Bezpiecznik montowany na akumulatorze

Zobacz także:  Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Ford Ranger (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 300 A Alternator (z dodatkowym bezpiecznikiem i skrzynką przekaźników).
225A Alternator (bez dodatkowego bezpiecznika i skrzynki przekaźników).
2 125A Elektroniczne wspomaganie kierownicy.



Skrzynka bezpieczników wysokoprądowych

Ford Ranger (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 125A Moduł kontroli nadwozia.
3 50 A Moduł jakości napięcia (zasila martwe pole tylnej lampy, kamerę cofania, wyświetlacz przezierny, przełącznik 4×4, moduł przetwarzania obrazu i radar z adaptacyjnym tempomatem).
4 Szyna zbiorcza do skrzynki rozdzielczej.
5 100 A Pomocniczy bezpiecznik i skrzynka przekaźników.



Przedział pasażerski

Panel bezpieczników znajduje się pod i na zewnątrz kolumny kierownicy za pokrywą dostępu.

Ford Ranger (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 7,5 A 6 Nie używany (zapas).
3 20 A 6 Zamek drzwi kierowcy.
4 5 A 6 Nie używany (zapas).
5 20 A 6 Markowy wzmacniacz audio.
6 10 A 7 Nie używany (zapas).
7 10 A 7 Nie używany (zapas).
8 10 A 7 Alarm antywłamaniowy.
9 10 A 7 Telematyka.
10 5 A 7 Nie używany (zapas).
11 5 A 7 Nie używany (zapas).
12 7,5 A 7 Elektroniczny panel sterowania. Kontrola klimatu.
13 7,5 A 7 Klaster instrumentów. Moduł sterujący kolumny kierownicy. Złącze łącza danych.
14 10 A 7 Rozszerzony moduł zasilania (dla modułu pasów bezpieczeństwa i modułu pasażera).
15 10 A 7 Moduł łącza danych. Złącze łącza danych.
16 15 A 6 Nie używany (zapas).
17 5 A 7 Nie używany (zapas).
18 5 A 7 Stacyjka. Zablokuj elektromagnes. Start za pomocą przycisku.
19 7,5 A 7 Rozszerzony moduł zasilania (dla modułu pasów bezpieczeństwa i modułu pasażera).
20 7,5 A 7 Przełączniki pomocnicze.
21 5 A 7 Czujnik wilgotności i temperatury w samochodzie.
22 5 A 7 Nie używany (zapas).
23 10 A 6 falownik. Przełącznik blokady drzwi.
24 20 A 6 Centralny zamek.
25 30 A 6 Elektrycznie sterowane okno w drzwiach kierowcy.
26 30 A 6 Nie używany (zapas).
27 30 A 6 Nie używany (zapas).
28 20 A 6 Markowy wzmacniacz audio.
29 30 A 6 Nie używany (zapas).
30 30 A 6 Nie używany (zapas).
31 15 A 6 SYNC
32 10 A 6 Moduł nadajnika-odbiornika radiowego. Pilot do drzwi wejściowych.
33 20 A 6 Jednostka audio.
34 30 A 6 Przekaźnik pracy/rozruchu.
35 5 A 6 Nie używany (zapas).
36 15 A 6 Automatycznie ściemniające się lusterko wewnętrzne. Kontrola regulacji lusterka.
37 20 A 6 Nie używany (zapas).
38 30 A 8 Elektryczne szyby.
6 Bezpiecznik mikro 2.
7 Bezpiecznik mikro 3.
8 Bezpiecznik PTC.
