Ford Kuga II (2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga II z lat: 2016. Ford Kuga II to druga generacja kompaktowego SUV-a, która została wprowadzona na rynek w 2012 roku. Ten model zyskał popularność dzięki swojemu nowoczesnemu designowi, zaawansowanym technologiom i doskonałym osiągom. Pod względem stylistycznym, Ford Kuga II prezentuje dynamiczne […]

06/26/2023
Czas czytania: 5 minut
Ford Kuga II (2016) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga II z lat: 2016.

Ford Kuga II to druga generacja kompaktowego SUV-a, która została wprowadzona na rynek w 2012 roku. Ten model zyskał popularność dzięki swojemu nowoczesnemu designowi, zaawansowanym technologiom i doskonałym osiągom.

Pod względem stylistycznym, Ford Kuga II prezentuje dynamiczne i muskularne linie nadwozia, które nadają mu sportowego charakteru. Charakterystyczny przedni grill w kształcie litery „trapez” i smukłe reflektory dodają mu wyrazistości. Cechą wyróżniającą tego modelu jest również elegancko zarysowana linia boczna i muskularne nadkola, które nadają mu agresywny wygląd.

Wnętrze Forda Kuga II jest przestronne, ergonomiczne i oferuje wysoką jakość wykonania. Kabina jest starannie zaprojektowana, zapewniając wygodne miejsca dla kierowcy i pasażerów. Wysokiej jakości materiały i dobrze rozmieszczone elementy sterujące dodają mu prestiżowego charakteru. Dodatkowo, dostępne są różne wersje wyposażenia, które oferują zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa i wiele innych funkcji.

Ford Kuga II oferuje różne jednostki napędowe, w tym benzynowe, wysokoprężne i hybrydowe silniki. Dostępne są również wersje z napędem przednim lub na cztery koła, co daje możliwość wyboru odpowiedniego układu napędowego zależnie od preferencji i potrzeb użytkownika. Silniki charakteryzują się wysoką mocą i momentem obrotowym, co przekłada się na dynamiczną jazdę i płynne przyspieszenie.

Pod względem bezpieczeństwa, Ford Kuga II jest wyposażony w zaawansowane systemy, takie jak system kontroli stabilności toru jazdy, system kontroli trakcji, system monitorowania martwego pola, system rozpoznawania znaków drogowych i wiele innych. Dodatkowo, samochód oferuje również systemy wspomagające podczas parkowania, takie jak czujniki parkowania i kamera cofania.

Ford Kuga II cechuje się również dobrą efektywnością paliwową, dzięki zastosowaniu zaawansowanych technologii, takich jak systemy start-stop i odzyskiwania energii podczas hamowania. To sprawia, że jest on bardziej przyjazny dla środowiska i pomaga zmniejszyć koszty eksploatacji.

Podsumowując, Ford Kuga II to kompaktowy SUV, który oferuje nowoczesny design, przestronne wnętrze, zaawansowane technologie i doskonałe osiągi. Jest to idealny wybór dla osób, które poszukują dynamicznego i wszechstronnego samochodu, gotowego sprostać zarówno codziennym wyzwaniom w mieście, jak i dłuższym podróżom.

Zobacz także:  Ford Probe (1992-1997) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

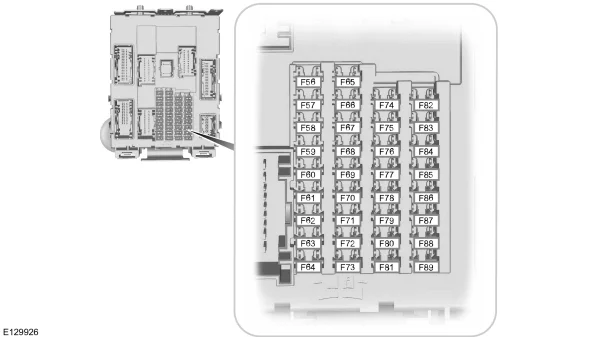

Przedział pasażerski

Ford Kuga II (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F56 20A Zasilanie pompy paliwa, miernik masy powietrza.
F57 Nieużywany.
F58 5A Nieużywany (zapasowy).
F59 5A Pasywny nadajnik-odbiornik antykradzieżowy.
F60 10 A Wewnętrzne światło;

Zestaw przełączników drzwi kierowcy;

Oświetlenie schowka na rękawiczki;

Zespół przełączników w konsoli napowietrznej.

F61 20A Zapalniczka;

Gniazdo zasilania.

F62 5A Moduł czujnika deszczu;

Samościemniające się lustro.

F63 10 A Nieużywany (zapasowy).
F64 Nieużywany.
F65 10 A Odblokowanie klapy tylnej.
F66 20A Odblokowanie drzwi kierowcy.
F67 7,5 A SYNC;

Wyświetlacz wielofunkcyjny;

Moduł globalnego systemu pozycjonowania.

F68 Nieużywany.
F69 5A Klaster instrumentów.
F70 20A Centralny zamek i odblokowywanie zasilania.
F71 7,5 A Głowica sterująca ogrzewaniem (klimatyzator ręczny);

Podwójna elektroniczna automatyczna regulacja temperatury.

F72 7,5 A Moduł kierownicy.
F73 7,5 A Złącze łącza danych.
F74 15A Zasilanie reflektorów świateł drogowych.
F75 15A Światło przeciwmgielne.
F76 10 A Lampa cofania.
F77 20A Pompa spryskiwacza.
F78 5A Stacyjka;

Przycisk Start.

F79 15A Radio;

Nawigacyjny odtwarzacz DVD;

Ekran dotykowy;

Włącznik świateł awaryjnych;

Przełącznik blokady drzwi.

F80 20A Zasilanie szyberdachu.
F81 5A Odbiornik częstotliwości radiowych.
F82 20A Pompa spryskiwacza.
F83 20A Centralny zamek.
F84 20A Odblokowanie drzwi napędu.
F85 7,5A Elektroniczny rozrusznik
F86 10 A Moduł poduszki powietrznej;

System klasyfikacji pasażerów;

Wskaźnik wyłączenia poduszki powietrznej pasażera.

F87 15A Nieużywany (zapasowy).
F88 25A Dostawa do F67, F69, F71 i F79.
F89 Nieużywany.

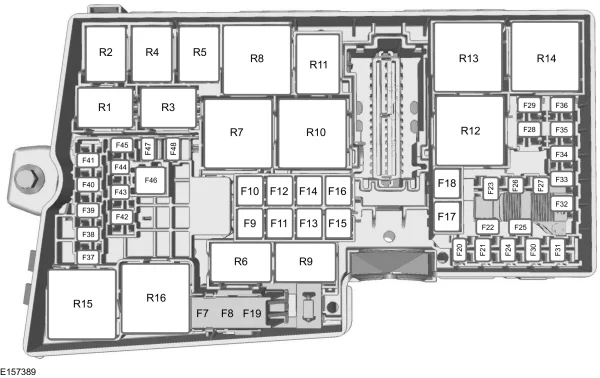

Komora silnika

Ford Kuga II (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F7 50A** Układ przeciwblokujący i pompa elektronicznego programu stabilności.
F8 30 A** Elektroniczny zawór programu stabilności.
F9 Nieużywany.
F10 40A** Silnik dmuchawy nagrzewnicy.
F11 Nieużywany.
F12 30 A** Przekaźnik modułu sterującego układu napędowego.
F13 30 A** Przekaźnik rozrusznika.
F14 25A** Tylne okno elektryczne (bez sterownika drzwi).
F15 20A** Przednia zapalniczka do cygar lub gniazdko elektryczne.
F 16 25A** Szyba przednia (bez sterownika drzwi).
F17 20A** Tylne gniazdo zasilania.
F18 20A** Centralne gniazdo zasilania.
F19 5A* Układ przeciwblokujący i elektroniczny program stabilności.
F20 15 A* Klakson.
F21 5A* Wyłącznik światła stopu.
F22 15 A* System monitorowania baterii.
F23 5A* Cewki przekaźników.
F24 5A* Moduł włącznika światła.
F25 10 A* Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi).
F26 5A* Moc podtrzymania życia
F27 15 A* Sprzęgło klimatyzatora.
F28 10 A* Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L).
F29 2 5A* Odmrażacz tylnej szyby.
F30 15 A* Podgrzewane lustro (mniej jednostki sterującej drzwiami);

Podgrzewany park wycieraczek.

F31 Nieużywany.
F32 15 A* Moc pojazdu.
F33 10 A* Moc pojazdu 2.
F34 10 A* Moc pojazdu 3.
F35 15 A* Moc pojazdu 4.
F36 5A* Aktywne żaluzje grillowe.
F37 10 A* Czujnik klasyfikacji pasażerów;

Wskaźnik wyłączenia poduszki powietrznej pasażera.

F38 5A* Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów.
F39 20A* Podgrzewany fotel kierowcy.
F40 5A* Elektroniczne wspomaganie kierownicy 15 posuw.
F41 20A* Zasilanie modułu sterującego nadwozia 15.
F42 15 A* Tylna wycieraczka.
F43 15 A* Zasilanie modułu sterującego reflektorami;

Światła do jazdy dziennej.

F44 15 A* Przednie światła przeciwmgielne do jazdy dziennej.
F45 20A* Podgrzewany fotel pasażera.
F46 40A** Inteligentne moduły silnika wycieraczek.
F47 5A* Podgrzewane lustro (mniej jednostki sterującej drzwiami);

Zasilanie przekaźnika parkowania podgrzewanej wycieraczki.

F48 5A* Klawiatura.
R1 Nieużywany.
R2 Mikroprzekaźnik Klakson.
R3 Mikroprzekaźnik Podgrzewany przekaźnik lustrzany (mniej jednostki sterującej drzwiami);

Podgrzewany przekaźnik parkowania wycieraczek.

R4 Mikroprzekaźnik Przednie światła przeciwmgielne do jazdy dziennej.
R5 Nieużywany.
R6 Nieużywany.
R7 Nieużywany.
R8 Przekaźnik mocy Opóźniony przekaźnik akcesoriów.
R9 Nieużywany.
R10 Mini przekaźnik Przekaźnik rozrusznika.
R11 Mikroprzekaźnik Sprzęgło klimatyzatora.
R12 Przekaźnik mocy Wentylator chłodzący.
R13 Mini przekaźnik Dmuchawa nagrzewnicy.
R14 Mini przekaźnik Przekaźnik sterujący silnika.
R15 Przekaźnik mocy Ogrzewana tylna szyba.
R16 Przekaźnik mocy Zapłon 15.
* Mini bezpieczniki
** Bezpieczniki kasetowe

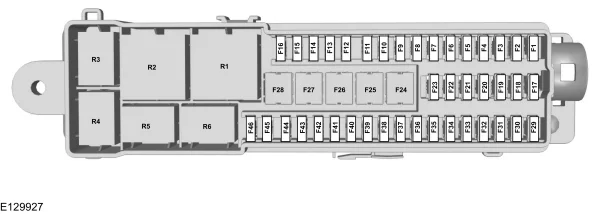

Bagażnik

Ford Kuga II (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5A Moduł wejścia do klapy załadowczej bez użycia rąk.
F2 10 A Moduł pojazdu bez kluczyka.
F3 5A Bezkluczykowe klamki do drzwi pojazdu.
F4 25A Sterownik drzwi przedni lewy.
F5 25A Sterownik drzwi z przodu po prawej stronie.
F6 25A Sterownik drzwi tylny lewy.
F7 25A Sterownik drzwi tylnych prawych.
F8 25A Siedzenie pasażera.
F9 25A Siedzenie kierowcy.
F10 5A Zasilanie logiczne modułu pamięci fotela kierowcy.
F11 5A Zasilanie tylnej cewki zapłonowej.
F12 Nieużywany.
F13 Nieużywany.
F14 Nieużywany.
F15 Nieużywany.
F 16 Nieużywany.
F17 Nieużywany.
F18 Nieużywany.
F19 Nieużywany.
F20 Nieużywany.
F21 Nieużywany.
F22 Nieużywany.
F23 25A Wzmacniacz dźwięku.
F24 30A Konwerter mocy DC/AC.
F25 25A Elektryczna klapa załadowcza.
F26 40A Akcesoria, moduł holowniczy przyczepy.
F27 20A Gniazdo zasilania w bagażniku.
F28 Nieużywany.
F29 5A System wykrywania martwego pola;

Kamera cofania z asystentem parkowania.

F30 5A Moduł wspomagania parkowania.
F31 Nieużywany.
F32 5A Konwerter mocy DC/AC.
F33 Nieużywany.
F34 Nieużywany.
F35 Nieużywany.
F36 Nieużywany.
F37 Nieużywany.
F38 Nieużywany.
F39 Nieużywany.
F40 Nieużywany.
F41 Nieużywany.
F42 Nieużywany.
F43 Nieużywany.
F44 Nieużywany.
F45 Nieużywany.
F46 Nieużywany.
R1 Przekaźnik mocy Tylny przekaźnik 15.
R2 Nieużywany.
R3 Nieużywany.
R4 Nieużywany.
R5 Nieużywany.
R6 Nieużywany.
