W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga II z lat: 2018, 2019.
Ford Kuga II to druga generacja kompaktowego SUV-a wprowadzona na rynek w 2013 roku. Ten popularny model odznacza się nowoczesnym designem, zaawansowanymi technologiami i dynamicznymi osiągami, co czyni go atrakcyjnym wyborem dla osób poszukujących wszechstronnego samochodu.
Pod względem stylistycznym, Ford Kuga II prezentuje nowoczesny i agresywny wygląd. Charakteryzuje go wyraziste linie, muskularne nadwozie i dynamiczne proporcje. Wysokiej jakości materiały i staranne wykończenie wnętrza nadają mu ekskluzywny charakter. Kabina jest przestronna i funkcjonalna, zapewniając komfortową podróż dla kierowcy i pasażerów. Wyposażona w zaawansowane systemy multimedialne i bezpieczeństwa, taka jak system multimedialny SYNC 3, system nawigacji satelitarnej, system automatycznego hamowania w mieście oraz system monitorowania martwego pola, Ford Kuga II dostarcza nie tylko wygodę, ale także wysoki poziom bezpieczeństwa i rozrywki.
Ford Kuga II oferuje szeroki wybór jednostek napędowych, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Dostępne są również wersje z napędem na przednią oś lub na cztery koła, co daje użytkownikowi możliwość dopasowania samochodu do swoich preferencji i potrzeb. Wydajność paliwowa została również poprawiona, aby zapewnić oszczędność eksploatacji.
W zakresie prowadzenia, Ford Kuga II oferuje precyzyjną kierownicę, dobrą kontrolę nad torowaniem i płynne prowadzenie. Zarówno w warunkach miejskich, jak i podczas jazdy poza miastem, samochód zachowuje się stabilnie i pewnie. Dzięki systemowi kontroli stabilności toru jazdy oraz systemowi kontroli trakcji, Ford Kuga II zapewnia bezpieczną jazdę nawet w trudnych warunkach drogowych.
Ponadto, Ford Kuga II posiada dużą przestrzeń bagażową, która jest łatwo dostępna dzięki elektrycznemu otwieraniu i zamykaniu klapy bagażnika. Samochód może pomieścić wiele bagaży, co czyni go idealnym towarzyszem podróży i codziennego użytku.
Podsumowując, Ford Kuga II to nowoczesny i wszechstronny kompaktowy SUV, który oferuje atrakcyjny design, zaawansowane technologie i dynamiczne osiągi. Zapewnia komfortową i bezpieczną jazdę zarówno w mieście, jak i poza nim. Dzięki swojej przestronności i elastyczności, Ford Kuga II jest doskonałym wyborem dla rodzin i osób aktywnych, które cenią sobie zarówno styl, jak i funkcjonalność.

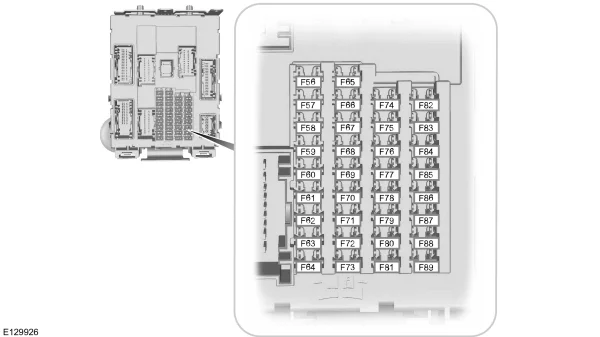

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa. |
| F57 | — | Nieużywany. |
| F58 | 5A | Przekaźnik oświetlenia wnętrza. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło;
Zestaw przełączników drzwi kierowcy; Oświetlenie schowka na rękawiczki; Zespół przełączników w konsoli napowietrznej. |
| F61 | 20A | Zapalniczka;
Gniazdo zasilania. |
| F62 | 5A | Moduł czujnika deszczu.
Moduł czujnika światła. |
| F63 | 10 A | Przedni moduł czujnikowy;
Radar przewidujący. |
| F64 | — | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5A | SYNC;
Wyświetlacz wielofunkcyjny; Moduł globalnego systemu pozycjonowania. |
| F68 | 15A | Nieużywany (zapasowy). |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Centralny zamek i odblokowywanie zasilania. |
| F71 | 7,5A | Głowica sterująca ogrzewaniem (klimatyzator ręczny);
Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5A | Złącze łącza danych. |
| F73 | 7,5A | Moduł kierownicy. |
| F74 | 15A | Zasilanie reflektorów. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Lampa cofania. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka;
Przycisk Start; Moduł pojazdu bez kluczyka. |
| F79 | 15A | Radio;
Elektroniczny panel wykończeniowy; Włącznik świateł awaryjnych; Przełącznik blokady drzwi. |
| F80 | 20A | Zasilanie szyberdachu |
| F81 | 5A | Zasilanie czujnika ruchu wewnętrznego (2018);
Zasilanie odbiornika częstotliwości radiowej; Dach panoramiczny/otwarty. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Przekaźnik blokujący/odblokowujący;
Przekaźnik tylnej klapy. |
| F85 | 7,5 A | Elektroniczny 15 posuw. |
| F86 | 10 A | Moduł poduszki powietrznej;
System klasyfikacji pasażerów; Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | — | Nieużywany. |
| F89 | — | Nieużywany. |

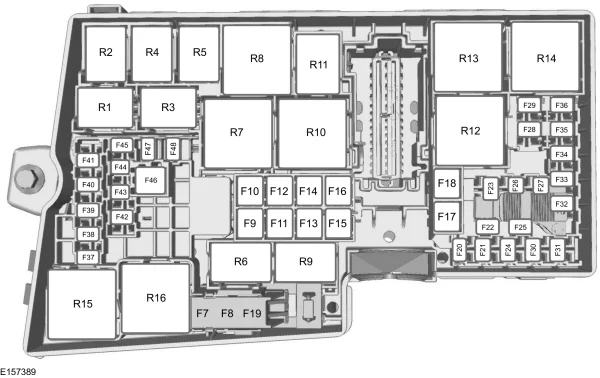

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F7 | 50A | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30A | Elektroniczny zawór programu stabilności. |
| F9 | 40A | Wentylator chłodzący (600W) |
| F9 | 50A | Wentylator chłodzący (390W i 750W). |
| F10 | 40A | Silnik dmuchawy nagrzewnicy. |
| F11 | 30A | Zasilanie modułu sterującego nadwozia;
Moduł jakości napięcia. |
| F12 | 30A | Przekaźnik modułu sterującego układu napędowego. |
| F13 | 30A | Przekaźnik rozrusznika. |
| F14 | 25 A | Wentylator chłodzący (600W i 750W). |
| F15 | 20A | Przednia zapalniczka lub gniazdko elektryczne. |
| F 16 | 25 A | Szyba przednia (bez sterownika drzwi). |
| F17 | 40A | Wentylator chłodzący (600W). |
| F17 | 50A | Wentylator chłodzący (750W). |
| F18 | 20A | Centralne gniazdo zasilania. |
| F19 | 5A | Układ przeciwblokujący i elektroniczny program stabilności 15 posuw. |
| F20 | 15 A | Klakson. |
| F21 | 5A | Wyłącznik światła stopu. |
| F22 | 15 A | System monitorowania baterii. |
| F23 | 5A | Cewki przekaźników. |
| F24 | 5A | Moduł włącznika światła. |
| F25 | 10 A | System klasyfikacji pasażerów. |
| F26 | 25 A | Pompa olejowa. |
| F27 | 15 A | Sprzęgło klimatyzatora. |
| F28 | 10 A | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L);
System informacji o martwym polu i kamera cofania (pojazdy wyposażone w funkcję stop/start). |
| F29 | — | Nieużywany. |
| F30 | 10 A | Częściowo podgrzewana przednia szyba. |
| F31 | 5A | Cewka przekaźnika sterowania zespołem napędowym. |
| F32 | 15 A | Moc pojazdu (silnik 2,0 l i 2,5 l). |
| F32 | 10 A | Moc pojazdu (silnik 1,5 l). |
| F33 | 10 A | Moc pojazdu 2 (silnik 2,0 l i 2,5 l). |
| F33 | 15 A | Moc pojazdu 2 (silnik 1,5L). |
| F34 | 10 A | Moc pojazdu 3. |
| F35 | 15 A | Moc pojazdu 4 (silnik 2,0 l i 2,5 l). |
| F35 | 10 A | Moc pojazdu 4 (silnik 1,5 l). |
| F36 | 5A | Aktywne żaluzje kratowe. |
| F37 | 10 A | Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A | Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów. |
| F39 | 20A | Podgrzewany fotel kierowcy. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy 15 posuw. |
| F41 | 20A | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A | Tylna wycieraczka. |
| F43 | 15 A | Zasilanie modułu sterującego reflektorami. |
| F44 | 5A | Radar patrzący w przyszłość. |
| F45 | 20A | Podgrzewany fotel pasażera. |
| F46 | 40A | Inteligentne moduły silnika wycieraczek. |
| F47 | — | Nieużywany. |
| F48 | 5A | Klawiatura. |
| R1 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R2 | Mikroprzekaźnik | Klakson. |
| R3 | — | Nieużywany. |
| R4 | — | Nieużywany. |
| R5 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R6 | Mikroprzekaźnik | Wentylator chłodzący (600W i 750W). |
| R7 | Przekaźnik mocy | Częściowo podgrzewana przednia szyba. |
| R8 | Mini przekaźnik | 2018:
Przednie szyby elektryczne o wysokim natężeniu prądu; 2019: Nieużywany |
| R9 | — | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik mocy | Wentylator chłodzący. |
| R13 | Mini przekaźnik | Dmuchawa nagrzewnicy. |
| R14 | Mini przekaźnik | Przekaźnik sterujący silnika. |
| R15 | Przekaźnik mocy | Wentylator chłodzący (600W i 750W). |
| R16 | Przekaźnik mocy | Zapłon 15. |

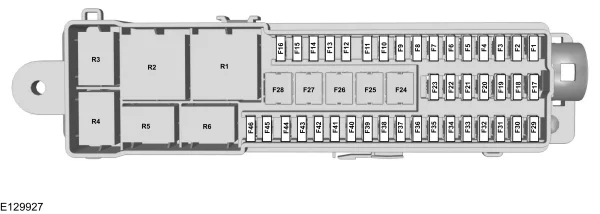

Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Moduł wejścia do klapy załadowczej bez użycia rąk. |
| F2 | 15A | Podgrzewane lusterko zewnętrzne (bez sterownika drzwi);
Podgrzewany park wycieraczek. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przedni lewy. |
| F5 | 25A | Sterownik drzwi z przodu po prawej stronie. |
| F6 | 25A | Sterownik drzwi tylny lewy. |
| F7 | 25A | Sterownik drzwi tylnych prawych. |
| F8 | 25A | Siedzenie pasażera. |
| F9 | 25A | Siedzenie kierowcy. |
| F10 | 5A | Zasilanie logiczne modułu pamięci fotela kierowcy. |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | — | Nieużywany. |
| F13 | — | Nieużywany. |
| F14 | 5A | Szyby elektryczne o wysokim natężeniu prądu (przekaźnik przedni). |
| F15 | — | Nieużywane (pojazdy z szybami sterowanymi za jednym dotknięciem). |
| F 16 | — | Nieużywany. |
| F17 | — | Nieużywany. |
| F18 | — | Nieużywany. |
| F19 | — | Nieużywany. |
| F20 | 5A | Wbudowany modem. |
| F21 | — | Nieużywany. |
| F22 | 25A | Ogrzewana tylna szyba. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Konwerter mocy DC/AC. |
| F24 | 40A | Holowanie przyczepy (pojazdy bez szyb sterowanych za jednym dotknięciem ). |
| F25 | 25A | Elektryczna klapa bagażnika (pojazdy z elektrycznie sterowanymi szybami za jednym dotknięciem); |
| F25 | 40A | 2018:
Holowanie przyczepy (pojazdy bez szyb elektrycznych typu one-touch). |
| F26 | 20A | Tylne gniazdo zasilania. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | 40A | Holowanie przyczepy (pojazdy z elektrycznie otwieranymi szybami za jednym dotknięciem). |
| F28 | 25A | Elektryczne szyby dla kierowcy i pasażera (pojazdy bez szyb sterowanych jednym dotknięciem). |
| F29 | 5A | System wykrywania martwego pola;
Kamera cofania z asystentem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | — | Nieużywany. |
| F32 | 5A | Konwerter mocy DC/AC. |
| F33 | 10 A | Przełącznik szyb zasilany prądem o wysokim natężeniu. |
| F34 | — | Nieużywany. |
| F35 | — | Nieużywany. |
| F36 | — | Nieużywany. |
| F37 | — | Nieużywany. |
| F38 | — | Nieużywany. |
| F39 | — | Nieużywany. |
| F40 | — | Nieużywany. |
| F41 | — | Nieużywany. |
| F42 | — | Nieużywany. |
| F43 | — | Nieużywany. |
| F44 | — | Nieużywany. |
| F45 | — | Nieużywany. |
| F46 | 5A | Podgrzewana cewka przekaźnika lusterka zewnętrznego. |
| R1 | Przekaźnik mocy | Opóźniony przekaźnik pomocniczy. |
| R2 | Mini przekaźnik | Tylny przekaźnik 15. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| R4 | — | Nieużywany. |
| R5 | — | Nieużywany. |
| R6 | Mikroprzekaźnik | Podgrzewany przekaźnik lusterek zewnętrznych. |
