W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda KA III z lat: 2018, 2019, 2020.

Ford Ka+ to kompaktowy samochód miejski, który został wprowadzony na rynek w 2014 roku. Jest to kolejna odsłona popularnego modelu Ford Ka, zaprojektowana z myślą o klientach poszukujących praktycznego, ekonomicznego i dostępnego cenowo samochodu do codziennej jazdy w mieście.

Pod względem designu, Ford Ka+ prezentuje prostą i nowoczesną stylistykę. Jego wygląd jest bardziej kanciasty i subtelny niż poprzednie wersje Forda Ka, co nadaje mu nowoczesny i uniwersalny charakter. Mimo niewielkich rozmiarów, samochód oferuje przestronne wnętrze, zapewniające wygodne miejsce dla kierowcy i pasażerów.

Wnętrze Forda Ka+ zostało zaprojektowane z myślą o funkcjonalności i ergonomii. Zastosowane materiały są wysokiej jakości, a układ deski rozdzielczej jest prosty i intuicyjny. Samochód może pomieścić pięć osób i oferuje wystarczającą ilość miejsca na nogi oraz przestrzeni bagażowej, co czyni go praktycznym rozwiązaniem dla codziennych potrzeb.

Ford Ka+ oferuje różne jednostki napędowe, w tym benzynowe silniki o pojemnościach 1.2 litra. Choć nie jest to samochód o wyjątkowej mocy, zapewnia wystarczającą dynamikę do jazdy miejskiej i okolicznościowej jazdy poza miastem. Dzięki niskiemu zużyciu paliwa, jest to również ekonomiczna opcja dla osób szukających oszczędnego samochodu.

W zakresie bezpieczeństwa, Ford Ka+ jest wyposażony w poduszki powietrzne dla kierowcy i pasażera, system kontroli trakcji oraz stabilizacji toru jazdy. Dodatkowo, samochód oferuje dostępne opcje takie jak system monitorowania martwego pola i system ostrzegania przed kolizją, co podnosi poziom bezpieczeństwa podczas jazdy.

Zobacz także:  Ford Kuga I (2008-2012) - schematy bezpieczników i przekaźników

Ford Ka+ zyskał popularność jako praktyczny i niedrogi samochód miejski. Dzięki swoim kompaktowym rozmiarom, łatwo radzi sobie z poruszaniem się po zatłoczonych ulicach i parkowaniem w mieście. Jest to także dobry wybór dla początkujących kierowców, którzy szukają prostego w obsłudze i niezawodnego samochodu.

Podsumowując, Ford Ka+ to kompaktowy samochód miejski, który oferuje przestronne wnętrze, ekonomiczną jazdę i przyzwoity poziom bezpieczeństwa. Jest to idealny wybór dla osób poszukujących praktycznego i niedrogiego samochodu do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

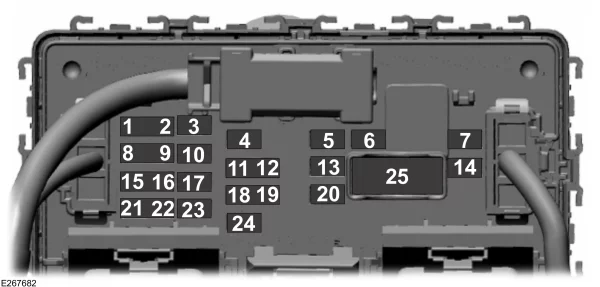

Skrzynka bezpieczników przedziału pasażerskiego

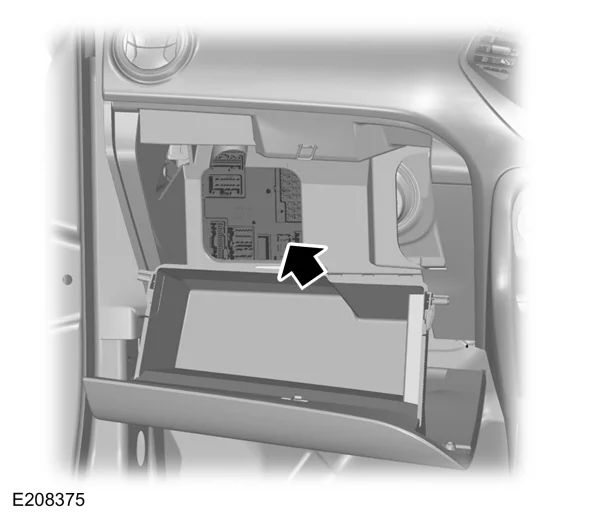

Ta skrzynka bezpieczników znajduje się za schowkiem (otwórz schowek i opróżnij zawartość, wciśnij boki do wewnątrz i obróć schowek w dół).Ford KA+ (2018-2020) - schematy bezpieczników i przekaźników

Ford KA+ (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A24 Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A24 Czujnik temperatury wewnątrz pojazdu.
3 10 A35 Układ pomocy przy parkowaniu tyłem.
4 10 A35 Włącznik zapłonu;

Układ rozruchowy z przyciskiem;

Auto-Start-Stop (kierownica z lewej strony).

5 20 A35 Zamek centralny.
6 10 A35 Lusterka regulowane elektrycznie.
7 30 A35 Nieużywany.
8 5 A24 Nieużywany.
9 5 A24 Elektrochromatyczne lusterko;

Lampka kontrolna odłączenia poduszki powietrznej pasażera.

10 10 A35 Złącze diagnostyczne.
11 5 A24 Nieużywany.
12 5 A24 Połączony czujnik ruchu (kierownica z lewej strony).
13 15 A35 Nieużywany.
14 30 A35 Nieużywany.
15 15 A24 Nieużywany.
16 15 A24 Nieużywany.
17 15 A35 SYNC 3.
18 7,5 A24 Lusterka regulowane elektrycznie;

Okna sterowane elektrycznie.

19 7,5 A24 Nieużywany.
20 10 A35 Nieużywany.
21 7,5 A24 Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją.
22 7,5 A24 Złącze diagnostyczne zestawu wskaźników.
23 20 A35 Radio.
24 20 A35 Złącze diagnostyczne.
25 30 A16 Okna sterowane elektrycznie.
4Mikrobezpiecznik 3.
5Mikrobezpiecznik 2.
6Typ M.

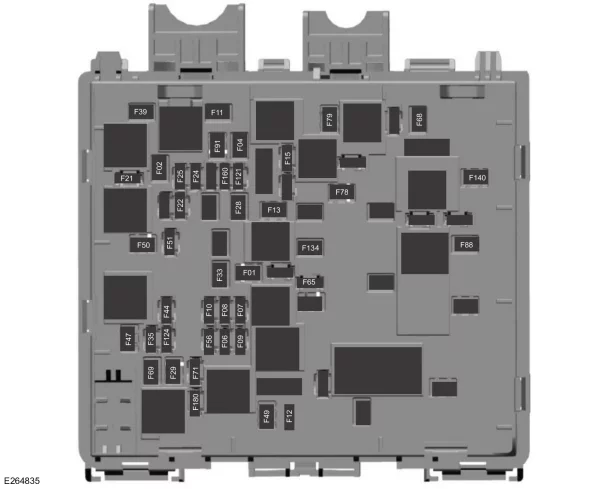

Skrzynka bezpiecznikowa komory silnika

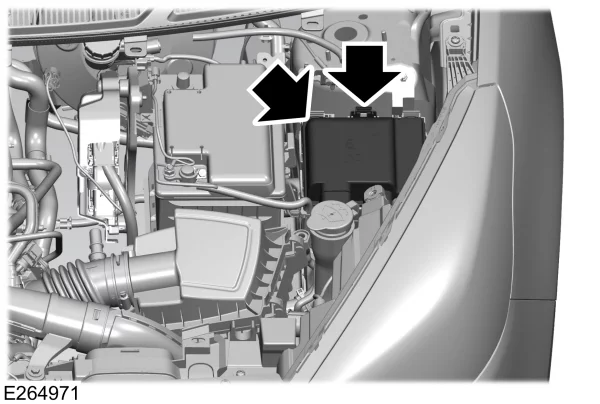

Skrzynka bezpieczników znajduje się obok akumulatora. Skrzynka bezpieczników wysokoprądowych jest podłączona do dodatniego bieguna akumulatora.

Ford KA+ (2018-2020) - schematy bezpieczników i przekaźników

Ford KA+ (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 40 A16 Moduł sterujący układami nadwozia – napięcie akumulatora 2.
F02 30 A24 Moduł sterujący układami nadwozia – szyna zapłonu/rozruchu.
F04 20 A24 Pompa paliwa.
F06 20 A35 Napięcie zasilania 1.
F07 15 A35 Napięcie zasilania 2.
F08 10 A35 Napięcie zasilania 3.
F09 20 A35 Napięcie zasilania 4.
F10 10 A35 Napięcie zasilania 5.
F11 30 A24 Rozrusznik.
F12 10 A35 Sprzęgło układu klimatyzacji.
F13 40 A16 Dmuchawa układu klimatyzacji.
F15 10 A35 Sygnał dźwiękowy.
F21 5 A35 Regulacja ustawienia reflektorów.
F22 5 A35 Elektryczny układ wspomagania kierownicy.
F24 10 A35 Moduł sterowania zespołem napędowym.
F25 7,5 A35 Kamera wsteczna;

Sprężony gaz ziemny.

F28 30 A24 Elektroniczny układ stabilizacji toru jazdy;

Zawór układu zapobiegającego blokowaniu kół podczas hamowania.

F29 50 A16 Elektroniczny układ stabilizacji toru jazdy;

Pompa układu zapobiegającego blokowaniu kół podczas hamowania.

F33 20 A24 Gniazdo zasilania.
F35 10 A35 Pompka spryskiwacza.
F39 30 A24 Ogrzewane siedzenie.
F44 10 A35 Cewka przekaźnika pompy paliwa BOO/Fox lub Dragon.
F47 30 A16 Wentylator chłodzenia
F49 50 A16 Wentylator chłodzenia
F50 30 A16 Ogrzewanie tylnej szyby.
F51 5 A35 Ogrzewane lusterka.
F56 20 A35 Napięcie zasilania 6.
F65 5 A35 Cewka przekaźnika pompy paliwa Dragon.
F68 20 A24 Elektryczna blokada kolumny kierowniczej.
F69 20 A24 Silniczek wycieraczki przedniej szyby.
F71 15 A35 Silniczek wycieraczki tylnej.
F78 40 A16 Odszranianie lewej przedniej szyby.
F79 40 A16 Odszranianie lewej tylnej szyby.
F88 20 A24 Druga syrena.
F91 40 A16 Hak holowniczy 2.
F121 20 A35 Nagrzewnica oleju napędowego.
F124 5 A35 Czujnik deszczu.
F134 20 A24 Hak holowniczy 1.
F140 60 A16 Świeca żarowa.
F160 10 A35 Punktowy wtrysk paliwa.
F180 10 A35 Zasilanie przekaźnika gniazda zasilania.
1Szczelinowy typu M.
2Typ M.
3Mikrobezpiecznik 2.

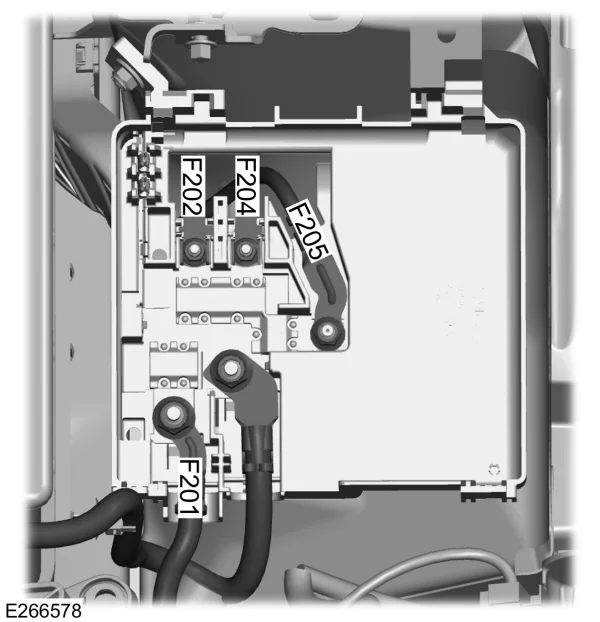

Bezpieczniki wysokoprądowe

Ford KA+ (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F201 275 A7 Alternator.
F202 125 A8 Moduł sterujący układami nadwozia – napięcie akumulatora.
F204 60 A8 Silniczek elektrycznego układu wspomagania kierownicy.
F205 70 A8 Sterownik hydrauliczny.
7Bezpiecznik MEGA.
8Bezpiecznik MIDI.
