Skrzynka bezpieczników w przedziale pasażerskim
Ta skrzynka bezpieczników znajduje się za schowkiem. Otwórz schowek i opróżnij zawartość. Wciśnij boki do wewnątrz i obróć schowek w dół.

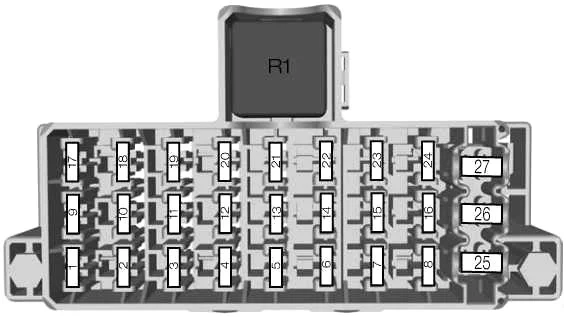

Typ 1 (Europa)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Zapłon, czujnik deszczu, podgrzewana szyba przednia |
| 2 | 10 | Lampy stopu |
| 3 | 7,5 | Światło cofania, kamera cofania (VP) |
| 4 | 7,5 | Poziomowanie reflektorów |
| 5 | 20 | Wycieraczki |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | 15 | Pompa spryskiwacza |
| 8 | 10 | Pomoc w parkowaniu (pojazdy z przednim systemem pomocy w parkowaniu) |
| 9 | – | Nieużywany |
| 10 | 7,5 | Podgrzewane siedzenia |
| 11 | – | Nieużywany |
| 12 | 10 | Moduł poduszki powietrznej |
| 13 | 10 | Zapłon, elektryczne wspomaganie kierownicy, zestaw wskaźników, pasywny system antykradzieżowy, ABS |
| 14 | 7,5 | Moduł sterujący układu napędowego, dźwignia zmiany biegów, pompa paliwa, |
| 15 | 7,5 | System audio, zestaw wskaźników |
| 16 | 7,5 | Podgrzewane lusterko zewnętrzne |
| 17 | 15 | Stacyjka |
| 18 | 20 | Zapalniczka, przedni punkt zasilania |
| 19 | 15 | Złącze łącza danych |
| 20 | 20 | Moduł przyczepy |
| 21 | 15 | System audio, nawigacja, Bluetooth |
| 22 | 7,5 | Klaster instrumentów |
| 23 | 7,5 | Wielofunkcyjny wyświetlacz, zegar, skaner wewnętrzny, ogrzewanie, wentylacja, panel klimatyzacji |
| 24 | – | Nieużywany |
| 25 | 30 | Elektryczne szyby (przód) |
| 26 | 30 | Podgrzewana przednia szyba, lewa strona |
| 27 | 30 | Podgrzewana szyba przednia, prawa strona |
| R1 | Zapłon | |

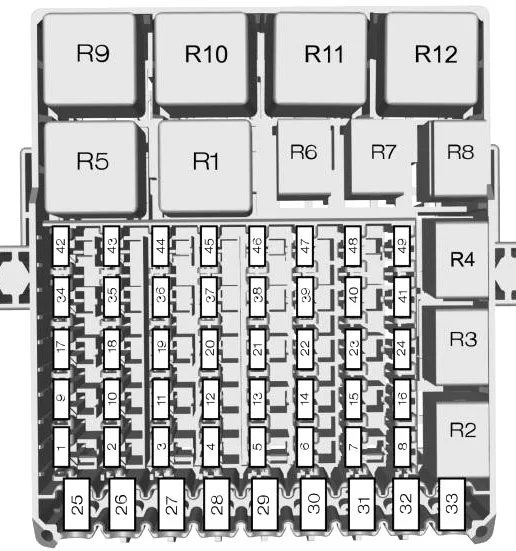

Typ 2 (Europa)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Zapłon, wycieraczki samochodowe, podgrzewana przednia szyba, lampa kopułkowa, lusterko wewnętrzne |
| 2 | 10 | Lampy stopu |
| 3 | 7,5 | Lampa cofania |
| 4 | 7,5 | Poziomowanie reflektorów |
| 5 | 20 | Wycieraczki |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | 15 | Pompa spryskiwacza |
| 8 | 10 | Pomoc w parkowaniu (pojazdy z przednim wspomaganiem parkowania) (-2012) |
| 9 | 15 | Podgrzewany fotel pasażera (2012-) |
| 10 | 15 | Podgrzewany fotel kierowcy |
| 7,5 | Podgrzewane siedzenia | |
| 11 | – | Nieużywany |
| 12 | 10 | Moduł poduszki powietrznej |
| 13 | 10 | Zapłon, elektryczne wspomaganie kierownicy, zestaw wskaźników, pasywny system antykradzieżowy, system zapobiegający blokowaniu kół; |
| 14 | 7,5 | Moduł sterujący układu napędowego, dźwignia zmiany biegów, pompa paliwa |
| 15 | 7,5 | System audio, zestaw wskaźników |
| 16 | 7,5 | Podgrzewane lusterko zewnętrzne (-2012) |
| 17 | 15 | Stacyjka (-2012) |
| 18 | 20 | Zapalniczka, przedni punkt zasilania (-2012) |
| 19 | 15 | Złącze łącza danych |
| 20 | 20 | Moduł przyczepy |
| 21 | 15 | System audio, (Nawigacja, Bluetooth (-2012)) |
| 22 | 7,5 | Klaster instrumentów |
| 23 | 7,5 | Wielofunkcyjny wyświetlacz, zegar, skaner wewnętrzny, nawiewy ogrzewania, panel klimatyzacji |
| 24 | 10 | SYNC, Bluetooth (2012-) |
| 25 | 30 | Elektryczne szyby (przód) (-2012) |
| 26 | 30 | Podgrzewana szyba przednia po lewej stronie |
| 27 | 30 | Podgrzewana szyba przednia po prawej stronie |
| 28 | 30 | Wysokiej jakości zasilacz (pojazdy z systemem Start-Stop), moduł jakości napięcia |
| 29 | 20 | Tylny punkt zasilania (2012-) |
| 30 | 20 | Zapalniczka, przedni dodatkowy punkt zasilania |
| 31 | 30 | Elektryczne szyby (tylne) (-2012) |
| 32 | – | Nieużywany |
| 33 | – | Nieużywany |
| 34 | 20 | Wejście bez klucza |
| 35 | 20 | Wejście bez klucza |
| 36 | 15 | Stacyjka (2012-) |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 7,5 | Kamera cofania (2012-) |
| 43 | 10 | Aktywny przystanek miejski (2012-) |
| 44 | 7,5 | Wskaźnik wyłączenia poduszki powietrznej pasażera (2012-) |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| R1 | Zapłon | |
| R2 | Lusterko składane elektrycznie 1 (-2012) | |
| Zapalniczka, przedni dodatkowy punkt zasilania (2012-) | ||
| R3 | Lusterko składane elektrycznie 2 (-2012) | |
| R4 | Aktywny przystanek miejski (2012-) | |
| R5 | Nieużywany | |
| R6 | Bezkluczykowy dostęp (akcesoria) | |
| R7 | Bezkluczykowy dostęp (zapłon) | |
| R8 | Tylny pomocniczy punkt zasilania (2012-) | |
| R9 | Nieużywany | |
| R10 | Nieużywany | |
| R11 | Nieużywany | |
| R12 | Nieużywany | |

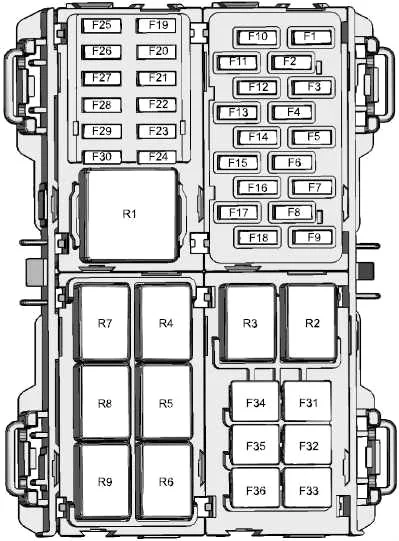

Typ 3 (Ameryka Północna)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 | Przełącznik zapłonu, przekaźnik zapłonu dostępu bezkluczykowego, przekaźnik akcesoriów dostępu bezkluczykowego |
| F2 | 10 | do 2012 roku: Lusterko elektroniczne, sprzęgło klimatyzacji, panel bezpieczników w komorze silnika |
| 7,5 | od 2013 r.: Samościemniające się lusterko wewnętrzne, automatyczne wycieraczki, sterowanie przekaźnikiem nagrzewnicy | |
| F3 | 7,5 | Klaster instrumentów |
| F4 | 7,5 | Wskaźnik wyłączenia poduszki powietrznej pasażera, system klasyfikacji pasażerów |
| F5 | 15 | Złącze diagnostyczne |
| F6 | 10 | Lampa zapasowa |
| F7 | 7,5 | Wyświetlacz tablicy przyrządów, Inteligentna antena dostępu (IA) (do 2012 r.), Ręczne sterowanie klimatyzacją (do 2012 r.), Wyświetlacz informacyjny i rozrywkowy (od 2013 r.) |
| F8 | 7,5 | od 2011 r.: Przednia lampa kopułkowa (do 2012 r.), Przełącznik szyberdachu |
| F9 | 20 | Moduł pojazdu bez kluczyka |
| F10 | 15 | Radio, moduł SYNC |
| F11 | 20 | Wycieraczki przednie, moduł sterujący nadwozia (BCM) |
| F12 | 20 | do 2012 roku: System monitorowania ciśnienia w oponach (TPMS) |
| 7,5 | od 2013 r.: Kontrola klimatu | |
| F13 | 15 | Tylna wycieraczka, BCM |
| F14 | 20 | do 2012 roku: Inteligentny moduł dostępowy |
| od 2013 r: Bezkluczykowy dostęp, bezkluczykowy rozruch | ||
| F15 | 15 | Pompa spryskiwacza |
| F 16 | 15 | do 2011 r.: Moduł globalnego systemu pozycjonowania (GPS) |
| 7,5 | od 2011-2012: Elektryczne lusterka zewnętrzne, elektryczne szyby | |
| 5 | od 2013 r: Elektryczne lusterka zewnętrzne, elektryczne szyby | |
| F17 | 7,5 | do 2012 r: Podgrzewany przekaźnik siedzeń |
| 15 | od 2012 r.: Podgrzewane siedzenia | |
| F18 | 10 | Światła stopu, kierunkowskazy (do 2012 r.) |
| F19 | 7,5 | Klaster instrumentów, Radio (do 2011 r.) |
| F20 | 10 | Moduł poduszki powietrznej |
| F21 | 10 | do 2012 roku: Moduł sterowania nadwozia, Klimatyzacja, Pasywny nadajnik-odbiornik systemu antykradzieżowego, Elektroniczny moduł wspomagania kierownicy, Zestaw wskaźników, Panel bezpieczników w komorze silnika |
| 7,5 | od 2012 r.: Moduł sterowania nadwozia – stacyjka, Klimatyzacja, Pasywny nadajnik-odbiornik systemu antykradzieżowego, Elektroniczny moduł wspomagania kierownicy, Zestaw wskaźników, Panel bezpieczników w komorze silnika | |
| od 2013 r.: Elektroniczne wspomaganie kierownicy, Zestaw wskaźników, Zapłon, Wycieraczki, Pasywny system antykradzieżowy | ||
| F22 | 7,5 | Czujnik położenia pedału przyspieszenia, moduł sterujący układu napędowego (PCM), dźwignia zmiany biegów (do 2012), układ przeciwblokujący (ABS), zasilanie zapłonu, wspomaganie stabilności (od 2013) |
| F23 | 10 | do 2012 roku: Zasilanie zapłonu jednostki sterującej skrzyni biegów, Zasilanie zapłonu systemu monitorowania ciśnienia w oponach |
| 7,5 | od 2013 r.: Jednostka sterująca skrzynią biegów | |
| F24 | 7,5 | do 2011 roku: Przednia lampa kopułkowa, przełącznik szyberdachu |
| od 2013 r.: Jednostka audio | ||
| F25 | 7,5 | Lusterka zewnętrzne |
| F26 | 7,5 | do 2011 roku: System monitorowania ciśnienia w oponach |
| od 2013 r.: Centralny zamek. | ||
| F27 | — | Nieużywany |
| F28 | — | Nieużywany |
| F29 | — | Nieużywany |
| F30 | — | Nieużywany |
| F31 | 30 | Okna elektryczne |
| F32 | 20 | Sygnalizator awaryjny akumulatora, tylne dodatkowe punkty zasilania |
| F33 | 20 | Punkty mocy |
| F34 | 30 | Okna elektryczne |
| F35 | 20 | Szyberdach |
| F36 | — | Nieużywany |
| R1 | Przekaźnik zapłonu | |
| R2 | do 2012 r: Przekaźnik lewego tylnego światła stopu / skrętu | |
| R3 | do 2012 r.: Przekaźnik prawego tylnego światła stopu / skrętu | |
| R4 | Przekaźnik podgrzewanego fotela kierowcy | |
| R5 | Przekaźnik podgrzewanego fotela pasażera | |
| R6 | Zdalne uruchamianie bezkluczykowe w trybie akcesoriów | |
| R7 | Zdalne uruchamianie bezkluczykowe w trybie zapłonu; | |
| R8 | Przekaźnik oszczędzania akumulatora | |
| Sygnalizator podtrzymania akumulatora | ||
| R9 | Opóźnienie akcesoriów | |

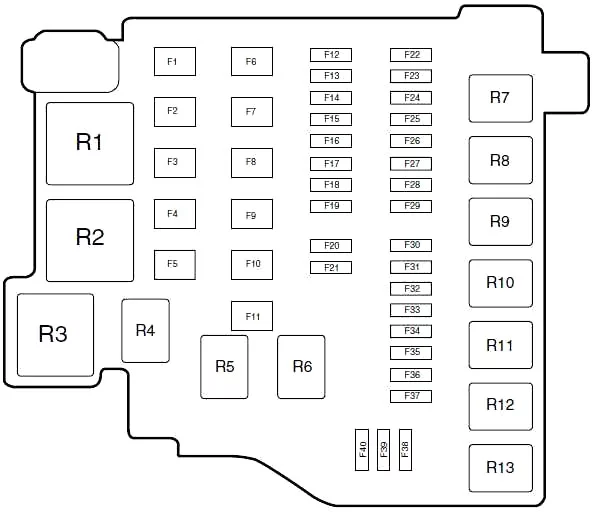

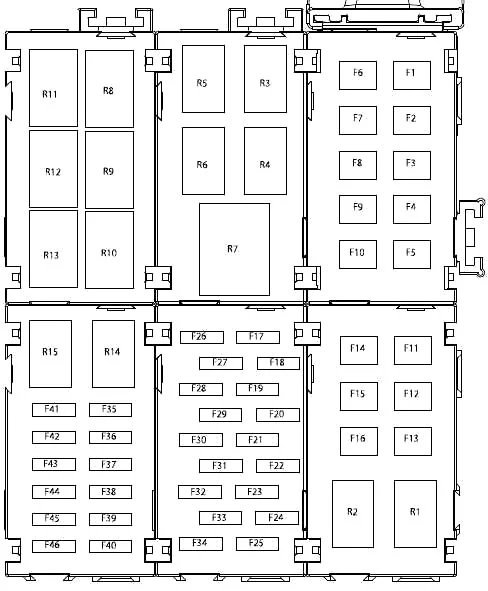

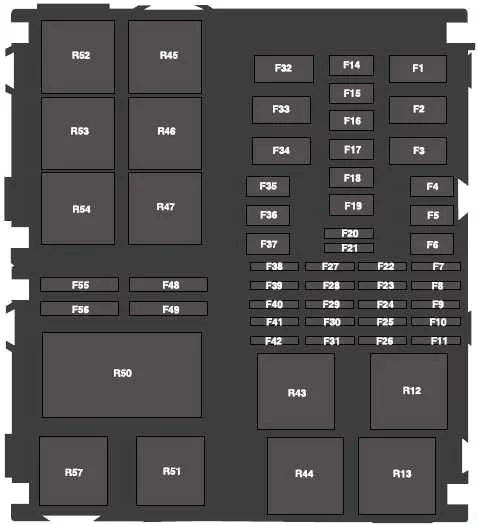

Skrzynka bezpieczników w komorze silnika
Typ 1 (Europa 2008-2017; Ameryka Północna 2010-2011)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Moduł układu przeciwblokującego |
| 30 | Układ przeciwblokujący, moduł elektronicznego programu stabilności (tylko Europa) | |
| 2 | 60 | Europa: Wysoka prędkość wentylatora układu chłodzenia |
| 50 | Ameryka Północna: Moduł sterujący skrzyni biegów (TCM) | |
| 3 | 40 | Wentylator układu chłodzenia |
| 30 | Niska prędkość wentylatora układu chłodzenia (tylko Europa) | |
| 4 | 30 | Dmuchawa nagrzewnicy |
| 40 | Ameryka Północna: Przekaźnik dmuchawy nagrzewnicy, Klimatyzacja | |
| 5 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim (akumulator) |
| 6 | 30 | Moduł sterowania nadwozia |
| 7 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim (zapłon) |
| 8 | 50 | Europa; od 2012 r.: Automatyczna skrzynia biegów |
| 60 | Europa; do 2012 roku: Świece żarowe | |
| 30 | Ameryka północna: pompa paliwa | |
| 9 | 60 | Europa: Podgrzewana szyba przednia |
| 20 | Ameryka Północna: zawór modułu ABS | |
| 10 | – | Nieużywany |
| 11 | 30 | Przekaźnik rozrusznika |
| 12 | 10 | Przekaźnik lewy świateł drogowych |
| 13 | 10 | Prawy przekaźnik świateł drogowych |
| 14 | 10 | Europa: pompa wodna |
| Ameryka Północna: lewy reflektor (światło mijania) | ||
| 15 | 10 | Europa: Cewki zapłonowe |
| Ameryka Północna: Prawy reflektor (światło mijania) | ||
| 16 | 15 | Europa: Moduł sterujący układu napędowego, wentylator wysokiego i niskiego chłodzenia |
| Ameryka Północna: przekaźnik sprzęgła klimatyzacji, czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego (PCM), wtryskiwacze paliwa, czujnik prędkości pojazdu (VSS), zmienne fazy rozrządu, filtr pochłaniacza | ||
| 17 | 15 | Silniki benzynowe: podgrzewane czujniki tlenu |
| 20 | Silniki Diesla: Moduł zasilania | |
| 18 | 10 | Europa; do 2012 roku: skrzynia biegów FN (automatyczna) |
| 15 | Ameryka Północna: Cewka zapłonowa | |
| 19 | 7,5 | Europa; od 2012 r.: Sprężarka klimatyzacji |
| 20 | – | Nieużywany |
| 21 | 7,5 | Europa; od 2012 r.: Wentylator układu chłodzenia (1,6 l Duratorq-TDCi) |
| 22 | 15 | Europa; do 2012 roku: Zasilanie bateryjne sterowania oświetleniem |
| Ameryka Północna: BCM – oświetlenie zewnętrzne | ||
| 23 | 15 | Europa: przednie światła przeciwmgielne |
| 7,5 | Ameryka północna: przekaźnik świateł mijania | |
| 24 | 15 | Kierunkowskazy |
| 25 | 15 | Europa; od 2012 r.: Oświetlenie zewnętrzne z lewej strony |
| Ameryka północna: przekaźnik świateł mijania, światła do jazdy dziennej | ||
| 10 | Europa; do 2012 roku: Światła do jazdy dziennej | |
| 26 | 15 | Europa; od 2012 r.: Oświetlenie zewnętrzne po prawej stronie |
| 7,5 | Europa; do 2012 r.: Przełącznik elektrycznych lusterek zewnętrznych, elektrycznie składane lusterka, elektryczne szyby (drzwi kierowcy) | |
| Ameryka północna: przełącznik zasilania lusterka, przełącznik szyby kierowcy | ||
| 27 | 7,5 | Europa: moduł sterujący układu napędowego |
| Ameryka Północna: TCM, PCM, Wykrywanie nieszczelności naturalnej próżni | ||
| 28 | 20 | Europa: system przeciwblokujący, elektroniczny program stabilności |
| 29 | 10 | Sprzęgło klimatyzacji |
| 30 | – | Nieużywany |
| 31 | 20 | Ameryka północna: przekaźnik świateł mijania |
| 32 | 20 | Klakson, oszczędzanie akumulatora, moduł pojazdu bez kluczyka |
| 33 | 20 | Podgrzewana tylna szyba |
| 34 | 20 | Europa: Przekaźnik pompy paliwa, podgrzewacz oleju napędowego |
| 35 | 15 | Europa; od 2012 r.: System alarmowy kategorii 1 |
| 36 | 7,5 | Europa; od 2012 r: Sterownik automatycznej skrzyni biegów |
| 37 | 25 | Europa; od 2012 r.: Moduł drzwi przednich po lewej stronie |
| 38 | 25 | Europa; od 2012 r.: Moduł drzwi przednich po prawej stronie |
| 39 | 25 | Europa; od 2012 r.: Moduł tylnych drzwi po lewej stronie |
| 40 | 25 | Europa; od 2012 r.: Moduł tylnych drzwi po prawej stronie |
| R1 | Europa: Wentylator układu chłodzenia | |
| R2 | Europa: Podgrzewana szyba przednia | |
| R3 | Europa: moduł sterowania mocą | |
| R4 | Światła drogowe | |
| R5 | Europa; do 2012 roku: Światła mijania | |
| Ameryka północna: przekaźnik PCM | ||
| R6 | Światła do jazdy dziennej | |
| R7 | Wentylator chłodzący silnik | |
| R8 | Rozrusznik | |
| R9 | Sprzęgło klimatyzacji | |
| R10 | Europa: przednie światła przeciwmgielne | |
| Ameryka północna: przekaźnik światła cofania | ||
| R11 | Silniki benzynowe: pompa paliwa | |
| Silniki Diesla: Podgrzewacz paliwa | ||
| Ameryka Północna: przekaźnik pakietu cewki | ||
| R12 | Europa: lampa cofania | |
| Ameryka północna: przekaźnik świateł mijania | ||
| R13 | Dmuchawa nagrzewnicy | |
Typ 2 (Ameryka Północna 2011-2015)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 60 | od 2013 r.: Wspomaganie stabilności |
| 40 | System zapobiegania blokady kół | |
| 2 | 40 | od 2013 r: Moduł sterowania skrzynią biegów |
| 50 | do 2012 roku: Moduł sterowania skrzynią biegów | |
| 3 | 40 | Wentylator chłodzący |
| 60 | 1,0L i 1,6L EcoBoost (od 2013 r.): Moduł wentylatora chłodzącego | |
| 4 | 40 | Silnik dmuchawy |
| 5 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| 6 | 30 | Centralny zamek |
| 7 | 60 | od 2013 r: Wyłącznik zapłonu |
| do 2012 roku: Panel bezpieczników w przedziale pasażerskim | ||
| 8 | 60 | Moduł sterujący układu napędowego |
| 9 | 40 | od 2013 r: Moduł wspomagania stabilności |
| 20 | do 2012 roku: zawór modułu ABS | |
| 10 | 30 | Inhibitor rozruchu silnika |
| 11 | 30 | Elektroniczny przekaźnik pompy paliwa, zbiornik paliwa, cewka zapłonowa |
| 12 | 60 | od 2013 r: Okna elektryczne |
| 13 | 60 | 1,0L EcoBoost (stan na 2013 r.): Szybki wentylator chłodzący |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | 20 | Światła drogowe |
| 18 | 15 | od 2013 r: Moduł sterujący układu napędowego |
| 19 | 20 | od 2013 r: Przednie światła przeciwmgielne |
| do 2012 r: Przekaźnik świateł mijania | ||
| 20 | 15 | Podgrzewany czujnik tlenu w spalinach, czujnik modułu katalizatora |
| 21 | 7,5 | od 2013 r: Światła drogowe |
| do 2012 r: Sterowanie przekaźnikiem cewek niskich i wysokich wiązek | ||
| 22 | 15 | od 2013 r.: Zapłon coll |
| 20 | 1,0L i 1,6L EcoBoost (stan na 2013 r.): Kolektor zapłonu | |
| 22 | 15 | do 2012 r.: czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego (PCM), wtryskiwacze paliwa, czujnik prędkości pojazdu (VSS), zmienne rozrządy rozrządu, oczyszczanie kanistrów |
| 23 | 15 | od 2013 r: Lampy zewnętrzne prawe |
| do 2012 roku: Światła do jazdy dziennej | ||
| 24 | 10 | od 2013 r.: System emisji |
| 25 | 15 | od 2013 r: Lampy zewnętrzne z lewej strony |
| do 2012 roku: BCM – oświetlenie zewnętrzne | ||
| 26 | 20 | Klakson. Sygnalizator podtrzymania baterii. Lampy wewnętrzne |
| 27 | 7,5 | 1,6 l Flex-fuel (stan na 2013 r.): Moduł układu zimnego rozruchu silnika |
| 15 | 1.0L EcoBoost (od 2013 r.): Pompa wody Aktywna żaluzja grilla | |
| 28 | 15 | Wskaźniki kierunku |
| 29 | 20 | od 2013 r: Sprężony gaz ziemny, moduł sterowania paliwem |
| 30 | 10 | Sprzęgło klimatyzacji |
| 31 | – | Nieużywany |
| 32 | 7,5 | Moduł sterujący układu napędowego. Jednostka sterująca skrzynią biegów |
| 33 | 10 | od 2013 r: Wtryskiwacze paliwa |
| 7,5 | 1,0L i 1,6L EcoBoost (od 2013 r.): Czujnik masowego przepływu powietrza | |
| 33 | 15 | do 2012 roku: Cewka zapłonowa |
| 34 | 30 | od 2013 r: Podgrzewane lusterka zewnętrzne |
| do 2012 roku: BCM – odmrażacz tylnej szyby | ||
| 35 | 10 | od 2013 r: Lewa lampa przeciwmgielna |
| do 2012 r.: Reflektor lewy (światła mijania) | ||
| 36 | 10 | od 2013 r: Prawa lampa przeciwmgielna |
| do 2012 r.: Prawy reflektor (światła mijania) | ||
| 37 | 10 | Światło drogowe lewe |
| 38 | 10 | Światła drogowe prawe |
| 39 | 2 | do 2012 r.: Naturalne wykrywanie wycieków próżni |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| R1 | od 2013 r.: Układ paliwowy na sprężony gaz ziemny | |
| R2 | Nieużywany | |
| R3 | Moduł sterujący układu napędowego | |
| R4 | Silnik dmuchawy | |
| R5 | Wentylator chłodzący | |
| R6 | Sprzęgło klimatyzacji | |
| R7 | 1,0L i 1,6L EcoBoost (od 2013 r.): Szybki wentylator chłodzący | |
| R8 | do 2012 roku: Światła do jazdy dziennej | |
| R9 | Inhibitor rozruchu silnika | |
| R10 | Światła drogowe | |
| R11 | od 2013 r: Przednie światła przeciwmgielne | |
| do 2012 r: Przekaźnik świateł mijania | ||
| R12 | Lampa cofania | |
| R13 | Pompa paliwowa | |
Typ 3 (Ameryka Północna 2015-2017)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 40 | Moduł przeciwblokujący układu hamulcowego |
| 60 | Wspomaganie stabilności | |
| F2 | 40 | Przekaźnik wentylatora chłodzącego |
| 60 | 1.6L Ecoboost: szybki przekaźnik wentylatora chłodzącego | |
| F3 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| F4 | 20 | Moduł sterowania nadwozia |
| Elektryczne zamki do drzwi | ||
| F5 | – | Nieużywany |
| F6 | 40 | Przekaźnik silnika dmuchawy |
| Silnik dmuchawy | ||
| F7 | – | Nieużywany |
| F8 | – | Nieużywany |
| F9 | 7,5 | Przekaźnik przednich świateł przeciwmgielnych |
| Przekaźnik świateł drogowych | ||
| F10 | 15 | Moduł sterowania nadwozia |
| Lampy zewnętrzne prawe | ||
| F11 | 15 | Moduł sterowania nadwozia |
| Lampy zewnętrzne z lewej strony | ||
| F14 | – | Nieużywany |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | – | Nieużywany |
| F19 | 30 | Wtryskiwacze paliwa |
| F20 | – | Nieużywany |
| F21 | 7,5 | 1,0L i 1,6L EcoBoost: Czujnik masowego przepływu powietrza |
| 10 | Wtryskiwacze paliwa | |
| F22 | 15 | Moduł sterujący układu napędowego |
| F23 | 15 | Czujnik położenia wałka rozrządu |
| Podgrzewany czujnik tlenu | ||
| F24 | 15 | 1.6L Sigma: Kolektor zapłonu |
| 20 | 1,0L i 1,6L EcoBoost: kolizja zapłonu | |
| F25 | 10 | Zmienne rozrządy rozrządu |
| Zawór upustowy pochłaniacza par paliwa. | ||
| Kolektor przekaźników R57, R45 i R50 | ||
| F26 | 7,5 | 1.6L Flex-fuel: system ECSS |
| 15 | 1,0L EcoBoost: | |
| Aktywna żaluzja kratki | ||
| Pompa wodna | ||
| Moduł sterowania klimatyzacją | ||
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | – | Nieużywany |
| F30 | – | Nieużywany |
| F31 | – | Nieużywany |
| F32 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| F33 | 60 | Okna elektryczne |
| F34 | 40 | 6-biegowa skrzynia biegów PowerShift: moduł sterowania skrzynią biegów |
| 60 | 1.0L EcoBoost: Szybki wentylator chłodzący | |
| F35 | 40 | Układ przeciwblokujący z elektroniczną kontrolą stabilności |
| F36 | 30 | Inhibitor rozruchu silnika |
| Elektromagnes rozrusznika | ||
| F37 | 30 | Podgrzewana tylna szyba |
| Podgrzewane lusterka zewnętrzne | ||
| F38 | 20 | Moduł sterowania nadwozia |
| Program oszczędzający baterię | ||
| F39 | 15 | Moduł sterowania nadwozia |
| Wskaźniki kierunku | ||
| F40 | – | Nieużywany |
| F41 | 10 | Sprzęgło klimatyzacji |
| F42 | 7,5 | Moduł sterujący układu napędowego |
| Moduł kontroli skrzynią biegów | ||
| Zawór upustowy pochłaniacza par paliwa | ||
| F48 | 10 | Lewe przednie światło przeciwmgielne |
| F49 | 10 | Prawe przednie światło przeciwmgielne |
| F55 | 10 | Światło drogowe lewe |
| F56 | 10 | Światła drogowe prawe |
| R12 | Przekaźnik modułu sterującego układu napędowego | |
| R13 | Przekaźnik świateł drogowych | |
| R43 | Nieużywany | |
| R44 | Przekaźnik przednich świateł przeciwmgielnych | |
| R45 | Przekaźnik sprzęgła klimatyzacji | |
| R46 | Nieużywany | |
| R47 | Przekaźnik pompy paliwa | |
| R50 | 1,0L i 1,6L EcoBoost: Szybki wentylator chłodzący | |
| R51 | Uruchom przekaźnik blokujący | |
| R52 | Przekaźnik silnika dmuchawy | |
| R53 | Nieużywany | |
| R54 | Lampa cofania | |
| R57 | Przekaźnik wentylatora chłodzącego | |
