W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2018.

Ford Fiesta VII, znany również jako Ford Fiesta Mk7, jest siódmą generacją popularnego kompaktowego samochodu osobowego produkowanego przez Forda od 2017 roku. Oto kilka informacji na temat tego modelu:

  1. Design i styl: Ford Fiesta VII przynosi świeży i nowoczesny wygląd, charakteryzujący się dynamicznymi liniami, zaokrąglonymi kształtami i agresywnym wyglądem. Wprowadza on nową interpretację kinetycznego designu Forda, nadając samochodowi energiczną i młodzieńczą estetykę. Dostępne są różne wersje nadwozia, w tym 3-drzwiowy hatchback, 5-drzwiowy hatchback i 4-drzwiowy sedan.
  2. Wysoka jakość i wykończenie: Ford Fiesta VII wyróżnia się solidnym wykonaniem i wysoką jakością materiałów użytych we wnętrzu. Kabina pasażerska została starannie zaprojektowana, oferując ergonomiczne rozwiązania i wygodne siedzenia. Przemyślane układy przestrzenne zapewniają wystarczającą ilość miejsca zarówno dla kierowcy, jak i pasażerów.
  3. Silniki i osiągi: Ford Fiesta VII oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Nowoczesne technologie, takie jak turbodoładowanie, bezpośredni wtrysk paliwa i systemy oszczędzania energii, przyczyniają się do efektywności paliwowej i dobrych osiągów. Wersja sportowa, Fiesta ST, jest wyposażona w jeszcze bardziej dynamiczny silnik, zawieszenie i układ hamulcowy.
  4. Technologia i wyposażenie: Ford Fiesta VII oferuje zaawansowane rozwiązania technologiczne, takie jak system multimedialny z dotykowym ekranem, systemy wspomagające jazdę, takie jak asystent pasa ruchu, system monitorowania martwego pola i adaptacyjny tempomat. Ponadto, dostępne są opcje, takie jak system nagłośnienia premium, łączność Bluetooth i integracja smartfonów.
  5. Bezpieczeństwo: Ford Fiesta VII został wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy stabilizacji toru jazdy, kontroli trakcji, układy hamulcowe ABS i EBD oraz wiele innych funkcji zapewniających ochronę kierowcy i pasażerów. Otrzymał również wysokie oceny w testach zderzeniowych Euro NCAP.
  6. Miejski samochód pełen zabawy: Ford Fiesta VII jest idealnym wyborem dla osób szukających kompaktowego samochodu miejskiego, który oferuje zarówno wygodę podróżowania, jak i dynamiczną jazdę. Dzięki zwrotnej kierownicy, małemu promieniowi skrętu i łatwości parkowania, Fiesta VII sprawia, że codzienne poruszanie się po zatłoczonym mieście jest łatwiejsze i bardziej przyjemne.
Zobacz także:  Ford Focus I (1998-2004) (wersja europejska) - schematy bezpieczników i przekaźników

Podsumowując, Ford Fiesta VII jest nowoczesnym, stylowym i dobrze wyposażonym kompaktowym samochodem osobowym. Oferuje efektywne silniki, innowacyjne technologie i wysoki poziom bezpieczeństwa, co czyni go atrakcyjnym wyborem dla osób poszukujących niezawodnego i przyjemnego w prowadzeniu pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

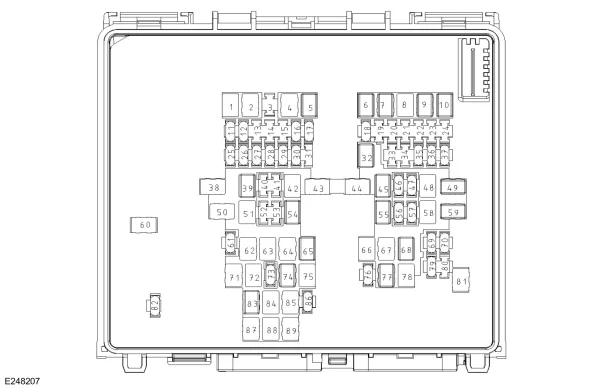

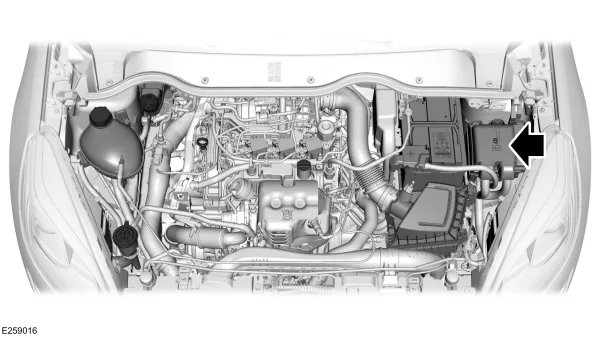

Skrzynka bezpieczników w komorze silnika

Ford Fiesta VII (2018) - schematy bezpieczników i przekaźników

Ford Fiesta VII (2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 Nieużywany.
4 60 A Monitorowanie świecy żarowej.
5 40 A Element grzejny przedniej szyby z prawej strony.
6 30 A Rozrusznik
7 40 A Silnik dmuchawy.
8 Nieużywany.
9 60 A Wentylator chłodzenia o wysokiej prędkości.
10 40 A Wentylator chłodzenia o niskiej prędkości.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Elektroniczny układ wspomagania kierownicy.
17 5 A Moduł sterowania zespołem napędowym
18 Nieużywany.
19 Nieużywany.
20 Nieużywany.
21 Nieużywany.
22 Nieużywany.
23 Nieużywany.
24 Nieużywany.
25 10 A Pompa płynu chłodzącego.
26 20 A Zawór spustu par paliwa.   Czujnik położenia wałka rozrządu.   Czujnik sterowania ciśnieniem wtrysku paliwa.   Hydrauliczny zawór sterujący zmienną geometrią łopatek turbiny turbosprężarki.   Zawór obejściowy chłodnicy układu recyrkulacji spalin.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym
28 15 A Aktywna przesłona kraty wlotu powietrza.   Pompa oleju.   Sprężarka układu klimatyzacji.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa.   Kondensator tłumienia hałasu.
30 Nieużywany.
31 Nieużywany.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola.   Moduł tempomatu.   Przednia kamera układu pomocy przy parkowaniu.   Kamera pomocy przy parkowaniu tyłem.   Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Pompa płynu przekładniowego.
35 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
36 10 A Reflektory
37 20 A Ogrzewanie przednich siedzeń.
38 Nieużywany.
39 40 A Element grzejny przedniej szyby z lewej strony.
40 10 A Podgrzewane dysze spryskiwaczy szyby przedniej.
41 Nieużywany.
42 Nieużywany.
43 Nieużywany.
44 40 A Nagrzewnica powietrza wlotowego.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Układ zapobiegający blokowaniu kół podczas hamowania.
50 Nieużywany.
51 Nieużywany.
52 Nieużywany.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Układ zapobiegający blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 40 A Moduł przyczepy.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 15 A Chłodnica powietrza doładowania.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 20 A Pompa płynu przekładniowego.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwa.
69 5 A Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego.
20 A Nagrzewnica paliwa – Diesel.
70 15 A Wtryskiwacze
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 Nieużywany.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka.   Dodatkowe gniazda zasilania z przodu.
84 Nieużywany.
85 Nieużywany.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
Zobacz także:  Ford F-650, F-750 (2011-2015) - schematy bezpieczników i przekaźników

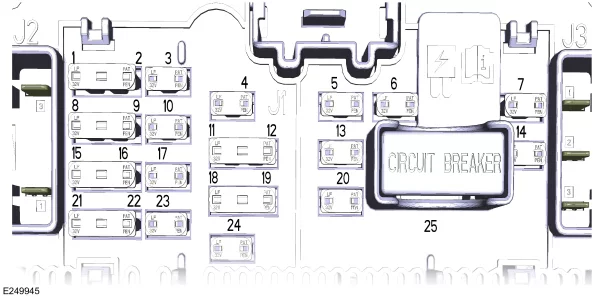

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera.

Ford Fiesta VII (2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Wewnętrzny czujnik temperatury i wilgotności.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.
5 20 A Zaryglowanie.   Odryglowanie.
6 10 A Okno dachowe.
7 30 A Przełącznik lusterka z prawej strony.   Przednie okna sterowane elektrycznie z prawej strony.
8 5 A Nieużywany (zapasowy).
9 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10 10 A Złącze diagnostyczne.
11 5 A Modem telematyczny.
12 5 A Centralny moduł sterujący alarmem.
13 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.
14 30 A Przełącznik lusterka z lewej strony.   Przednie okna sterowane elektrycznie z lewej strony.
15 15 A Nieużywany.   Ogrzewana kierownica.   Moduł sterujący reflektorami.
16 15 A Nieużywany (zapasowy).
17 15 A Sterowanie głosem.   Wyświetlacz informacyjny i systemu elektroniki użytkowej.   Odtwarzacz płyt kompaktowych.
18 7,5 A Nieużywany (zapasowy).
19 7,5 A Syrena alarmu zasilana przez baterię.
20 10 A Syrena alarmowa
21 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
22 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
23 20 A Zespół audio.
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
