Ford Fiesta VI (2008-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VI z lat: 2008, 2009, 2010. Ford Fiesta VI, znany również jako Ford Fiesta Mark VI, to szósta generacja popularnego kompaktowego samochodu osobowego produkowanego przez Forda. Oto kilka informacji na temat tego modelu: Design i styl: Ford Fiesta VI został zaprojektowany […]

06/25/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VI z lat: 2008, 2009, 2010.

Ford Fiesta VI, znany również jako Ford Fiesta Mark VI, to szósta generacja popularnego kompaktowego samochodu osobowego produkowanego przez Forda. Oto kilka informacji na temat tego modelu:

  1. Design i styl: Ford Fiesta VI został zaprojektowany z myślą o nowoczesnym i dynamicznym wyglądzie. Posiadał smukłe proporcje, ostre linie i charakterystyczne detale, które nadawały mu sportowy i zdecydowany charakter. Model ten wprowadził nową estetykę dla serii Fiesta, która była równocześnie nowoczesna i atrakcyjna.
  2. Przestronność i komfort: Pomimo kompaktowych rozmiarów, Ford Fiesta VI oferował przestronną kabinę pasażerską. Zwiększono ilość miejsca na nogi dla pasażerów zarówno z przodu, jak i z tyłu, zapewniając wygodne podróżowanie dla wszystkich. Wykończenie wnętrza było starannie wykonane, a materiały wysokiej jakości dodawały mu elegancji.
  3. Osiągi i efektywność: Ford Fiesta VI dostępny był z różnymi silnikami, zarówno benzynowymi, jak i wysokoprężnymi, o różnych pojemnościach i mocach. W zależności od wybranego silnika, oferował dobre osiągi w połączeniu z ekonomicznym spalaniem paliwa. Dzięki lekkiej konstrukcji i zaawansowanym technologiom, samochód zapewniał dynamiczną jazdę i przyjemne doświadczenia za kierownicą.
  4. Wyposażenie i technologia: Ford Fiesta VI oferował wiele opcji wyposażenia i technologii, które zapewniały komfort, bezpieczeństwo i rozrywkę. Dostępne były takie funkcje jak klimatyzacja, system multimedialny z dotykowym ekranem, nawigacja satelitarna, systemy wspomagające jazdę, jak np. system monitorowania martwego pola, system rozpoznawania znaków drogowych, a także systemy bezpieczeństwa, takie jak ABS czy ESP.
  5. Wersje sportowe: Ford Fiesta VI wprowadził również wersje sportowe, takie jak Fiesta ST, które były przeznaczone dla miłośników dynamicznej jazdy. Wersje ST charakteryzowały się zwiększoną mocą silnika, sportowym zawieszeniem, agresywnym wyglądem i usprawnieniami, które podkreślały sportowy charakter samochodu.
  6. Popularność i sukces: Ford Fiesta VI cieszył się dużą popularnością na rynku, zarówno wśród klientów indywidualnych, jak i flotowych. Jego stylowy wygląd, dobre osiągi, komfort i zaawansowane technologie przyciągały szerokie grono klientów. Ford Fiesta VI zdobył liczne nagrody i wyróżnienia, potwierdzając jego jakość i atrakcyjność.

Ford Fiesta VI to model, który kontynuował sukces poprzednich generacji, oferując jeszcze lepsze osiągi, komfort i wyposażenie. Jego dynamiczny design i wszechstronne możliwości sprawiły, że był popularny zarówno wśród młodych kierowców, jak i osób poszukujących wygodnego i ekonomicznego samochodu do codziennego użytku.

Zobacz także:  Ford Fiesta II (1983-1989) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

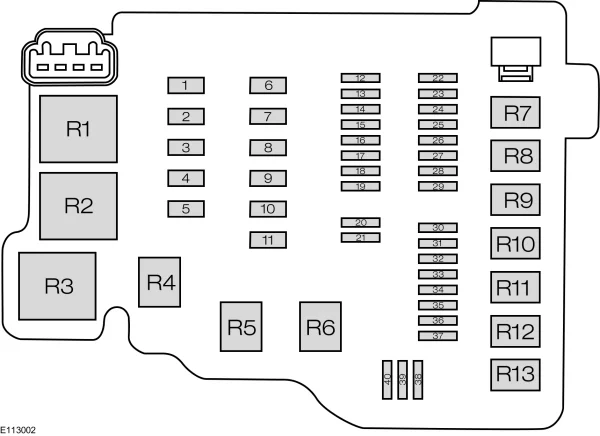

Skrzynka bezpieczników komory silnika

Ford Fiesta VI (2008-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Moduł ABS
1 30 Moduł ABS ESP
2 60 Wentylator układu chłodzenia – wysoka prędkość
3 40 Wentylator układu chłodzenia
3 30 Wentylator układu chłodzenia – niska prędkość
4 30 Dmuchawa ogrzewania
5 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim (akumulator)
6 30 Moduł sterujący układami nadwozia
7 60 Zasilanie skrzynki bezpieczników w przedziale pasażerskim (zapłon)
8 60 Świece żarowe
9 60 Ogrzewanie przedniej szyby
10 Nie używany
11 30 Przekaźnik rozrusznika
12 10 Przekaźnik światła drogowego z lewej strony
13 10 Przekaźnik światła drogowego z prawej strony
14 10 Przekaźnik światła mijania z lewej strony
15 10 Przekaźnik światła mijania z prawej strony
16 15 Moduł sterowania zespołem napędowym, wysoka i niska prędkość wentylatora chłodzenia
17 15 Sondy lambda (HEGO) (silniki benzynowe)
17 20 Moduł zasilania (silniki Diesel)
18 10 FN (automatyczna) skrzynia biegów
19 Nie używany
20 Nie używany
21 Nie używany
22 15 Zasilanie przełącznika świateł napięciem akumulatora
23 15 Przednie światła przeciwmgielne
24 15 Kierunkowskazy
25 10 Światła do jazdy dziennej
26 7,5 Przełącznik lusterek zewnętrznych sterowanych elektrycznie, lusterka zewnętrzne składane elektrycznie, okno sterowane elektrycznie (drzwi kierowcy)
27 7,5 Moduł sterowania zespołem napędowym
28 20 Moduł ABS, ESP
29 10 Sprzęgło układu klimatyzacji
30 Nie używany
31 Nie używany
32 20 Sygnał dźwiękowy, urządzenie zapobiegające rozładowaniu akumulatora, moduł pojazdu bezkluczykowego
33 20 Podgrzewana szyba tylna
34 20 Przekaźnik pompy paliwa, nagrzewnica oleju napędowego
35 Nie używany
36 Nie używany
37 Nie używany
38 Nie używany
39 Nie używany
40 Nie używany
Zobacz także:  Ford Transit (2017) - schematy bezpieczników i przekaźników



Przekaźnik Opis
R1 Wentylator układu chłodzenia
R2 Świece żarowe (jedynie silniki DV4 normy 4), podgrzewana szyba przednia
R3 Moduł sterowania zespołem napędowym
R4 Światła drogowe.
R5 Światła mijania
R6 Światła do jazdy dziennej
R7 Wentylator chłodzenia silnika
R8 Rozrusznik
R9 Sprzęgło układu klimatyzacji
R10 Przednie światła przeciwmgielne
R11 Pompa paliwa, nagrzewnica paliwa
R12 Światło cofania
R13 Dmuchawa ogrzewania

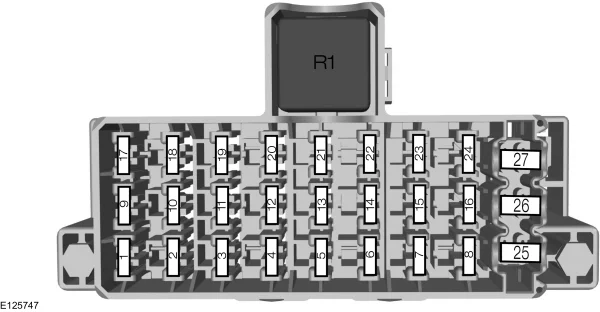

Skrzynka bezpieczników w przedziale pasażerskim – Typ 1

Ford Fiesta VI (2008-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Zapłon, czujnik deszczu, podgrzewana szyba przednia
2 10 Światła hamowania
3 7,5 Światło cofania, kamera wsteczna (VP)
4 7,5 Regulacja ustawienia reflektorów
5 20 Wycieraczki przedniej szyby
6 15 Wycieraczka tylnej szyby
7 15 Pompka spryskiwacza
8 10 Układ pomocy przy parkowaniu (pojazdy z przednim układem pomocy przy parkowaniu)
9 Nie używany
10 7,5 Ogrzewanie siedzeń
11 Nie używany
12 10 Poduszka powietrzna
13 10 Zapłon, elektryczny układ wspomagania kierownicy, zestaw wskaźników, bierny układ przeciwkradzieżowy, ABS
14 7,5 Moduł sterowania zespołem napędowym, dźwignia zmiany biegów, pompa paliwa
15 7,5 System audio, zestaw wskaźników
16 7,5 Ogrzewane lusterko zewnętrzne
17 15 Włącznik zapłonu
18 20 Zapalniczka, przednie gniazdo zasilania
19 15 Złącze diagnostyczne
20 20 Moduł przyczepy
21 15 System audio, nawigacja, Bluetooth
22 7,5 Zestaw wskaźników
23 7,5 Wyświetlacz wielofunkcyjny, zegar, układ wykrywania obecności we wnętrzu, panel ogrzewania, wentylacji i klimatyzacji
24 Nie używany
25 30 Okna sterowane elektrycznie (przód)
26 30 Podgrzewana szyba przednia z lewej strony
27 30 Podgrzewana szyba przednia z prawej strony



Przekaźnik Opis
R1 Zapłon

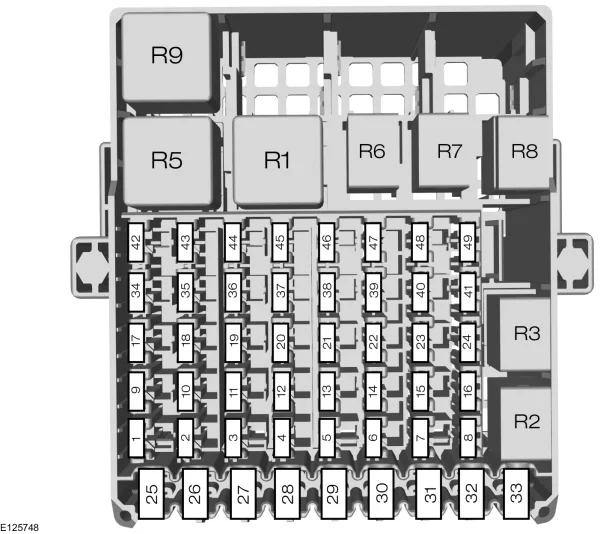

Skrzynka bezpieczników w przedziale pasażerskim – Typ 2

Ford Fiesta VI (2008-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Zapłon, czujnik deszczu, podgrzewana szyba przednia
2 10 Światła hamowania
3 7,5 Światło cofania
4 7,5 Regulacja ustawienia reflektorów
5 20 Wycieraczki przedniej szyby
6 15 Wycieraczka tylnej szyby
7 15 Pompka spryskiwacza
8 10 Układ pomocy przy parkowaniu (pojazdy z przednim układem pomocy przy parkowaniu)
9 Nie używany
10 7,5 Ogrzewanie siedzeń
11 Nie używany
12 10 Poduszka powietrzna
13 10 Zapłon, elektryczny układ wspomagania kierownicy, zestaw wskaźników, bierny układ przeciwkradzieżowy, ABS
14 7,5 Moduł sterowania zespołem napędowym, dźwignia zmiany biegów, pompa paliwa
15 7,5 System audio, zestaw wskaźników
16 7,5 Ogrzewane lusterko zewnętrzne
17 15 Włącznik zapłonu
18 20 Zapalniczka, przednie gniazdo zasilania
19 15 Złącze diagnostyczne
20 20 Moduł przyczepy
21 15 System audio, nawigacja, Bluetooth
22 7,5 Zestaw wskaźników
23 7,5 Wyświetlacz wielofunkcyjny, zegar, układ wykrywania obecności we wnętrzu, panel ogrzewania, wentylacji i klimatyzacji
24 Nie używany
25 30 Okna sterowane elektrycznie (przód)
26 30 Podgrzewana szyba przednia z lewej strony
27 30 Podgrzewana szyba przednia z prawej strony
28 30 Moduł jakości napięcia
29 Nie używany
30 20 Zapalniczka, przednie gniazdo zasilania
31 30 Okna sterowane elektrycznie (tył)
32 Nie używany
33 Nie używany
34 20 System bezkluczykowy
35 20 System bezkluczykowy
36 Nie używany
37 Nie używany
38 Nie używany
39 Nie używany
40 Nie używany
41 Nie używany
42 Nie używany
43 Nie używany
44 Nie używany
45 Nie używany
46 Nie używany
47 Nie używany
48 Nie używany
49 Nie używany
Zobacz także:  Ford Bantam (2002-2011) - schematy bezpieczników i przekaźników



Przekaźnik Opis
R1 Zapłon
R2 Lusterko składane elektrycznie 1
R3 Lusterko składane elektrycznie 2
R4 Nie używany
R5 Nie używany
R6 Otwieranie pojazdu bez kluczyka (zasilanie akcesoriów)
R7 Otwieranie pojazdu bez kluczyka (zapłon)
R8 Nie używany
R9 Nie używany
R10 Nie używany
R11 Nie używany
R12 Nie używany
