Ford Fiesta V (2002-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta V z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008. Ford Fiesta V, również znany jako Ford Fiesta Mk5, był piątą generacją popularnego kompaktowego samochodu osobowego produkowanego przez Forda w latach 2002-2008. Oto kilka informacji na temat tego modelu: Design i […]

06/24/2023
Czas czytania: 4 minut
Ford Fiesta V (2002-2008) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta V z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Ford Fiesta V, również znany jako Ford Fiesta Mk5, był piątą generacją popularnego kompaktowego samochodu osobowego produkowanego przez Forda w latach 2002-2008. Oto kilka informacji na temat tego modelu:

  1. Design i styl: Ford Fiesta V przeszedł znaczącą metamorfozę w porównaniu do poprzednich generacji. Wprowadzono bardziej dynamiczne i zaokrąglone linie nadwozia, co nadawało mu nowoczesny i młodzieżowy wygląd. Nowa stylistyka została dobrze przyjęta i przyciągnęła uwagę klientów.
  2. Wielkość i komfort: Fiesta V zachowała kompaktowe rozmiary, ale nieco zwiększono przestrzeń w kabinie pasażerskiej, co przyczyniło się do poprawy komfortu podróżowania. W porównaniu do poprzednika, zwiększono także pojemność bagażnika, co było korzystne podczas przewożenia większych ładunków.
  3. Silniki i osiągi: Ford Fiesta V oferował różne jednostki napędowe, w tym benzynowe silniki o różnych pojemnościach. Dostępne były również wersje z silnikami wysokoprężnymi. Oferowano różne poziomy mocy, co pozwalało klientom dopasować wydajność do swoich preferencji. Osiągi były odpowiednie dla codziennego użytku w mieście i na trasie.
  4. Wyposażenie i technologia: Fiesta V oferowała różne warianty wyposażenia, które zawierały różne funkcje i opcje. W zależności od modelu, można było znaleźć takie elementy jak klimatyzacja, elektryczne szyby i lusterka, system audio, systemy bezpieczeństwa, a także opcje takie jak skórzane tapicerki czy panoramiczny dach. Wersje wyższych klas często oferowały więcej zaawansowanych technologicznie rozwiązań.
  5. Popularność i sukces rynkowy: Ford Fiesta V cieszył się dużym zainteresowaniem na rynku i odniósł sukces sprzedażowy. Jego atrakcyjny wygląd, dobre osiągi, niskie koszty eksploatacji i dobre opinie klientów przyczyniły się do jego popularności. Fiesta V zdobyła wiele nagród i wyróżnień w kategorii kompaktowych samochodów.
  6. Wersje sportowe: Podobnie jak w poprzednich generacjach, Ford Fiesta V wprowadził również wersje sportowe, takie jak Fiesta ST. Wersja ST oferowała wyższą moc silnika, sportowe zawieszenie, stylizację i ulepszone osiągi, co przyciągało entuzjastów sportowej jazdy.
Zobacz także:  Ford Mustang III (1987-1993) - schematy bezpieczników i przekaźników

Ford Fiesta V odegrał ważną rolę w kontynuacji sukcesu linii modelowej Fiesta. Jego udane połączenie stylu, komfortu, wydajności i popularności sprawiło, że stał się jednym z najbardziej rozpoznawalnych i cenionych kompaktowych samochodów na rynku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

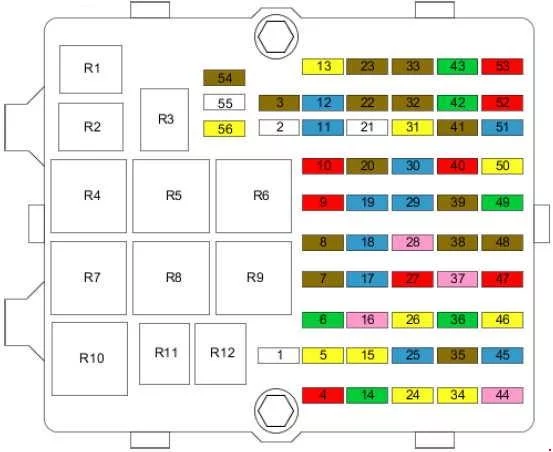

Skrzynka bezpieczników na desce rozdzielczej

Skrzynka bezpieczników znajduje się za schowkiem. Otwórz schowek, ściśnij jego ścianki i złóż.

Ford Fiesta V (2002-2008) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1
F2 Moduł holowania przyczepy
F3 7,5 Oświetlenie
Moduł holowania przyczepy
F4 10 Klimatyzacja, silnik dmuchawy
F5 20 ABS, ESP
F6 30 ABS, ESP
F7 15 Transmisja
F8 7,5 Lusterka elektryczne
F9 10 Lewy reflektor świateł mijania
F10 10 Prawy reflektor świateł mijania
F11 15 Światła dzienne
F12 15 Zarządzanie silnikiem
F13 20 Zarządzanie silnikiem;

Katalizator.

F14 30 Rozrusznik
F15 20 Pompa paliwowa
F 16 3 Zarządzanie silnikiem
F17 15 Przełącznik światła
F18 15 Radio, złącze diagnostyczne
F19 15 Światła dzienne
F20 7,5 Zestaw wskaźników;

Oszczędzanie akumulatora;

Lampka tablicy rejestracyjnej;

Ogólny moduł elektroniczny.

F21
F22 7,5 Światła pozycyjne i pozycyjne (lewe)
F23 7,5 Światła pozycyjne i pozycyjne (prawe)
F24 20 Centralny zamek;

Klakson.

F25 15 Światła awaryjne;

Kierunkowskazy.

F26 20 Podgrzewana tylna szyba
F27 15 Klakson
F28 3 Akumulator;

System ładowania.

F29 15 Zapalniczka
F30 15 Zapłon
F31 10 Przełącznik światła
F32 7,5 Podgrzewane lustro
F33 7,5 Zestaw wskaźników;

Oszczędzanie akumulatora;

Lampka tablicy rejestracyjnej;

Ogólny moduł elektroniczny.

F34 20 Szyberdach
F35 7,5 Podgrzewane fotele przednie
F36 30 Okna elektryczne
F37 3 ABS, ESP
F38 7,5 Ogólny moduł elektroniczny
F39 7,5 Poduszka powietrzna
F40 7,5 Skrzynia biegów
10 Przełącznik światła
F41 7,5 Skrzynia biegów
F42 30 Podgrzewana przednia szyba
F43 30 Podgrzewana przednia szyba
F44 3 Radio;

Złącze diagnostyczne.

F45 15 Światła stopu
F46 20 Wycieraczka przedniej szyby
F47 10 Wycieraczka tylnej szyby
F48 7,5 Lampy zapasowe
F49 30 Silnik dmuchawy
F50 20 Światła przeciwmgielne
F51 15 Zapalniczka
F52 10 Lewy reflektor świateł drogowych
F53 10 Prawy reflektor świateł drogowych
F54 Moduł holowania przyczepy
F55
F56 Moduł holowania przyczepy
Przekaźnik
R1 Lusterka elektryczne;

Oświetlenie.

R2 Podgrzewana przednia szyba
R3 Zapłon
R4 Reflektor świateł mijania
R5 Reflektor świateł drogowych
R6 Pompa paliwowa
R7 Rozrusznik
R8 Wentylator chłodzący;

Światła do jazdy dziennej.

R9 Światła dzienne
R10 System ładowania
R11 Zarządzanie silnikiem
R12 Lusterka elektryczne

Skrzynka bezpieczników w komorze silnika

Główna skrzynka bezpieczników jest przymocowana do ściany montażowej akumulatora (wyjmij akumulator, naciśnij zatrzask i wyjmij moduł).
Skrzynka przekaźników znajduje się obok akumulatora (ściśnij dwa zaciski razem śrubokrętem i wyjmij).

Ford Fiesta V (2002-2008) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1 80 Nagrzewnica pomocnicza (РТС)
F2 60 Skrzynia biegów
F3 60 Dodatkowa grzałka (РТС);

Świeca żarowa.

F4 40 Wentylator chłodzący;

Klimatyzacja.

F5 60 Oświetlenie;

Ogólny moduł elektroniczny (GEM).

F6 60 Zapłon
F7 60 Silnik, oświetlenie
F8 60 Podgrzewana szyba przednia;

ABS, ESP.

Skrzynka przekaźników komory silnika

Ford Fiesta V (2002-2008) - schematy bezpieczników i przekaźników
Numer Opis
R1 Klimatyzacja
R2 Wentylator chłodzący
R3 Nagrzewnica pomocnicza (РТС)
R4 Nagrzewnica pomocnicza (РТС)
