Ford Kuga III (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga III z lat: 2023. Ford Kuga III to trzecia generacja popularnego kompaktowego SUV-a, wprowadzona na rynek w 2019 roku. Ten nowoczesny samochód oferuje wyjątkowe połączenie stylowego designu, zaawansowanych technologii i efektywnych jednostek napędowych, co czyni go atrakcyjnym wyborem dla osób poszukujących […]

06/26/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga III z lat: 2023.

Ford Kuga III to trzecia generacja popularnego kompaktowego SUV-a, wprowadzona na rynek w 2019 roku. Ten nowoczesny samochód oferuje wyjątkowe połączenie stylowego designu, zaawansowanych technologii i efektywnych jednostek napędowych, co czyni go atrakcyjnym wyborem dla osób poszukujących wszechstronnego i dynamicznego samochodu.

Pod względem designu, Ford Kuga III prezentuje nowoczesny, awangardowy wygląd. Charakteryzuje go dynamiczne linie, muskularne nadwozie i agresywna sylwetka, która wyróżnia się na drodze. Kabina została zaprojektowana z myślą o komforcie i funkcjonalności, oferując dużo miejsca zarówno dla kierowcy, jak i pasażerów. Materiały najwyższej jakości i staranne wykończenie wnętrza dodają mu ekskluzywnego charakteru.

Ford Kuga III wyposażony jest w zaawansowane systemy multimedialne i bezpieczeństwa, które podnoszą komfort i bezpieczeństwo jazdy. Można znaleźć tu m.in. system multimedialny SYNC 3 z wyświetlaczem dotykowym, system nawigacji satelitarnej, system monitorowania martwego pola, system automatycznego hamowania w mieście, adaptacyjny tempomat i wiele innych. Dzięki temu samochód oferuje nie tylko doskonałe możliwości rozrywki i łączności, ale także zapewnia wysoki poziom bezpieczeństwa.

Ford Kuga III oferuje szeroki wybór jednostek napędowych, w tym benzynowe, wysokoprężne i hybrydowe silniki, które zapewniają zarówno mocne osiągi, jak i efektywność paliwową. Dostępne są również wersje z napędem na przednie koła lub na cztery koła, co daje użytkownikowi elastyczność i możliwość dostosowania samochodu do swoich potrzeb i preferencji.

Pod względem prowadzenia, Ford Kuga III oferuje dynamiczne i pewne prowadzenie, doskonałą kontrolę nad torowaniem oraz precyzyjną kierownicę. Dzięki zaawansowanym systemom kontroli trakcji, stabilności toru jazdy i układu adaptacyjnego zawieszenia, samochód zapewnia świetne doświadczenia zarówno na drogach miejskich, jak i poza nimi.

Ford Kuga III posiada również przestronne wnętrze, a tylna kanapa może być łatwo składana, aby uzyskać większą przestrzeń bagażową. To czyni samochód idealnym dla rodzin i osób aktywnych, które potrzebują miejsca na sprzęt sportowy, bagaże czy inne rzeczy.

Zobacz także:  Ford Mondeo IV (2010-2014) - schematy bezpieczników i przekaźników

Podsumowując, Ford Kuga III to nowoczesny, wszechstronny i dynamiczny SUV, który oferuje stylowy design, zaawansowane technologie, efektywne jednostki napędowe i komfortową kabinę. Jest idealnym wyborem dla osób ceniących wygodę, funkcjonalność i niezawodność w codziennej jeździe oraz podczas dłuższych podróży.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

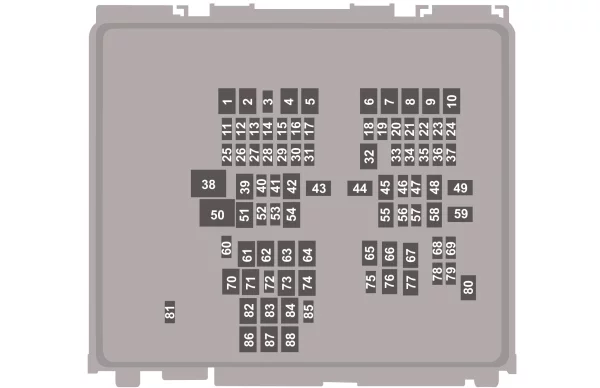

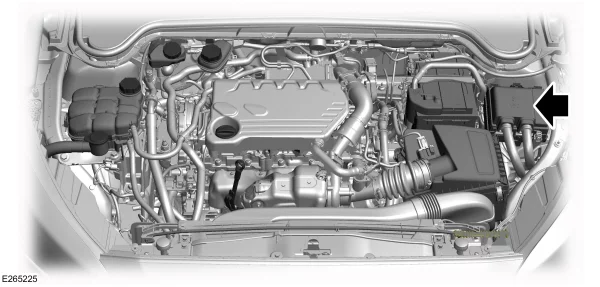

Skrzynka bezpieczników w komorze silnika

Ford Kuga III (2023) - schematy bezpieczników i przekaźników

Ford Kuga III (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Nagrzewnica filtra paliwa (Diesel).
2 40 A Ogrzewanie przedniej szyby, lewa strona.
3 10 A Nieużywany (zapasowy).
4 60 A Dodatkowa nagrzewnica (benzynowe, Diesel).
5 40 A Dodatkowa nagrzewnica (benzynowe, Diesel).
6 40 A Dodatkowa nagrzewnica (benzynowe, Diesel).
7 40 A Ogrzewanie przedniej szyby, prawa strona.
8 Nieużywany.
9 60 A Moduł świec żarowych (Diesel).
10 30 A Rozrusznik.
11 15 A Moduł sterowania zespołem napędowym.
12 15 A Moduł sterowania zespołem napędowym.
13 15 A Moduł sterowania zespołem napędowym.
14 15 A Moduł sterowania zespołem napędowym.
15 15 A Moduł sterowania zespołem napędowym (Diesel).
16 Nieużywany.
17 20 A Blokada kolumny kierowniczej.
18 10 A Moduł sterowania zespołem napędowym.
19 10 A Moduł układu zapobiegającego blokowaniu kół podczas hamowania.
20 5 A Moduł sterujący dozowaniem (Diesel).
21 5 A Nagrzewnica na paliwo.
22 5 A Elektroniczny moduł sterujący akumulatorem (napęd hybrydowy).
23 5 A Lampa pierścieniowa portu ładowania (napęd hybrydowy).
24 20 A Wzmacniacz.
25 20 A Nagrzewnica przewodu ciśnieniowego (Diesel).
26 10 A Moduł sterujący dozowaniem reduktora (Diesel).
27 20 A Nagrzewnica zbiornika (Diesel).
28 10 A Przełącznik wł./wył. hamulców.   Zespół przełączników reflektorów.
29 5 A Modułu sterowania zespołem napędowym (napęd hybrydowy).
30 10 A Pompa oleju przekładniowego (napęd hybrydowy).
31 5 A Elektroniczny układ wspomagania kierownicy.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Przednia kamera układu pomocy przy parkowaniu.   Kamera wsteczna.   Układ monitorowania martwego pola.   Adaptacyjny tempomat.
34 10 A Regulacja ustawienia reflektorów.
35 15 A Ogrzewana kierownica.
36 10 A Modułu sterowania zespołem napędowym (napęd hybrydowy).   Moduł sterujący przekładnią (Diesel).
37 20 A Sygnał dźwiękowy.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 Nieużywany.
41 20 A Wzmacniacz.
42 30 A Siedzenie kierowcy regulowane elektrycznie.
43 50 A Elektryczna pompa wodna (napęd hybrydowy).
44 40 A Moduł holowania przyczepy.
45 30 A Siedzenie pasażera regulowane elektrycznie.
46 20 A Nieużywany (zapasowy).
47 20 A Siedzenia ogrzewane.
48 40 A Zawory sterujące układu zapobiegającego blokowaniu kół podczas hamowania.
49 60 A Pompa sterująca układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator
51 30 A Okno dachowe.
52 5 A Ładowarka USB w tylnej konsoli.
53 10 A Moduł sterujący ładowaniem akumulatora (napęd hybrydowy).
54 Nieużywany.
55 20 A Moduł sterujący przekładnią (Diesel).
56 5 A Przetwornik DC/DC (napęd hybrydowy).
57 10 A Złącze diagnostyczne.
58 40 A Dodatkowa skrzynka rozdzielcza zasilania (napęd hybrydowy).
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 20 A Gniazdo zasilania w tylnej przestrzeni ładunkowej.
62 20 A Nieużywany (zapasowy).
63 30 A Nieużywany (zapasowy).
64 30 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
65 Nieużywany.
66 20 A Moduł ogrzewanego siedzenia tylnego.
67 20 A Nagrzewnica na paliwo.
68 5 A Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego (benzynowe).
69 15 A Punktowe wtryskiwacze paliwa (benzynowe, napęd hybrydowy).
70 Nieużywany.
71 20 A Gniazdo zasilania w komorze układu multimedialnego.
72 20 A Wycieraczka szyby tylnej.
73 Nieużywany.
74 30 A Silniczek wycieraczki przedniej szyby.
75 10 A Nieużywany (zapasowy).
76 30 A Ogrzewana szyba tylna.
77 Nieużywany.
78 10 A Sprzęgło klimatyzacji.
79 10 A Spryskiwacz reflektora.
80 20 A Pompa paliwowa.
81 10 A Pompa spryskiwacza tylnej szyby.
82 40 A Nieużywany (zapasowy).
83 Nieużywany.
84 40 A Moduł sterujący układem napędowym.
85 5 A Czujnik deszczu.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.
Zobacz także:  Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Kuga III (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Ogrzewane siedzenia tylne.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.
5 20 A Zaryglowanie.   Odryglowanie.
6 10 A Okno dachowe.
7 30 A Moduł drzwi pasażera.
8 5 A Nieużywany.
9 5 A Elektrochromatyczne lusterko.   Moduł przetwarzania obrazu A.   Lampka kontrolna odłączenia poduszki powietrznej pasażera.
10 10 A Moduł jednostki sterującej układu telematycznego.
11 5 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.   Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
12 5 A Centralny moduł sterujący alarmem.
13 15 A Zamek drzwi kierowcy.   Blokady otwierania drzwi przez dzieci.
14 30 A Moduł drzwi kierowcy.
15 15 A Nieużywany (zapasowy).
16 15 A Nieużywany (zapasowy).
17 15 A SYNC.   Moduł nadajnika-odbiornika.   Zintegrowany panel sterowania.
18 7,5 A Moduł wyświetlacza przeziernego.   Moduł bezprzewodowego ładowania akcesoriów.
19 7,5 A Syrena alarmu zasilana przez baterię.
20 10 A Nieużywany (zapasowy).
21 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.   Elektroniczny moduł zmiany biegów.
22 7,5 A Zestaw wskaźników.   Moduł-bramka.   Moduł sterujący kolumną kierowniczą.
23 20 A Zespół audio.
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
Zobacz także:  Ford Escape III (2018-2019) - schematy bezpieczników i przekaźników
