W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Festiva z lat: 1988, 1989, 1990, 1991, 1992, 1993.
Ford Festiva to mały samochód osobowy, który był produkowany przez Forda w latach 1986-2002. Oto kilka informacji na jego temat:
- Kompaktowy rozmiar: Ford Festiva był kompaktowym samochodem, który charakteryzował się niewielkimi wymiarami zewnętrznymi. Dzięki temu był łatwy w prowadzeniu w mieście, łatwo znajdował miejsce do parkowania i oferował dobre manewrowanie.
- Wydajność paliwa: Festiva był znany z wysokiej ekonomii paliwowej. Napędzany przez małe, oszczędne silniki, samochód ten oferował oszczędność paliwa, co było ważne dla użytkowników szukających ekonomicznego transportu.
- Praktyczność: Mimo niewielkich rozmiarów, Festiva oferował niespodziewanie przestronne wnętrze. Można było pomieścić kilka osób i bagaż bez większych trudności. Składane tylne siedzenia dodatkowo zwiększały pojemność bagażnika.
- Prosta konstrukcja: Festiva miał prostą konstrukcję, co wpływało na jego niezawodność i niskie koszty utrzymania. Samochód ten nie posiadał skomplikowanych systemów i elektroniki, co ułatwiało jego serwisowanie.
- Popularność i dostępność części: Ford Festiva cieszył się popularnością na rynku, zwłaszcza w segmencie małych samochodów. Dzięki temu łatwo było znaleźć części zamienne i serwis dla tego modelu.
- Kolejne wersje: W trakcie produkcji, Festiva doczekał się kilku wersji i modernizacji. W późniejszych latach wprowadzono ulepszenia w zakresie wyposażenia i stylistyki, co przyczyniło się do większego komfortu i atrakcyjności samochodu.
Ford Festiva był popularnym wyborem dla osób szukających niedrogiego i praktycznego samochodu do codziennych dojazdów w mieście. Jego niewielkie rozmiary, oszczędność paliwa i prostota konstrukcji czyniły go atrakcyjnym rozwiązaniem dla osób poszukujących ekonomicznego i niezawodnego środka transportu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Schemat skrzynki bezpieczników w komorze silnika
| Numer | Łącznik topliwy |
|---|---|
| A | Grzałka gaźnika EFE (1988-1989), system EFI (’89-’92), system EGI-EFI (’93) |
| B | Back-Up, światła wewnętrzne i postojowe, światła hamowania, tylne światła, klakson, światło bagażnika, kierunkowskazy i światła ostrzegawcze, światła klastrowe i ostrzegawcze, radio, zapalniczka, systemy kontroli ładowania i emisji, systemy wycieraczek/spryskiwaczy, klimatyzacja -System ogrzewania, system wentylatora chłodzącego, odszranianie tylnej szyby, systemy zapłonu i rozruchu, system blokady zmiany biegów, lusterko zdalnego sterowania, przypomnienie o kluczyku zapłonu, pasywny system przytrzymujący (1990-1993) |
| C | Reflektory, światła do jazdy dziennej, system rozruchu i ładowania |
| 15 | Silnik wentylatora skraplacza (tylko modele A/T (1990-1993)) |
| 10 | Układ klimatyzacji (umieszczony po lewej stronie obudowy grzejnika (1990-1993)) |
Schemat skrzynki bezpieczników w przedziale pasażerskim

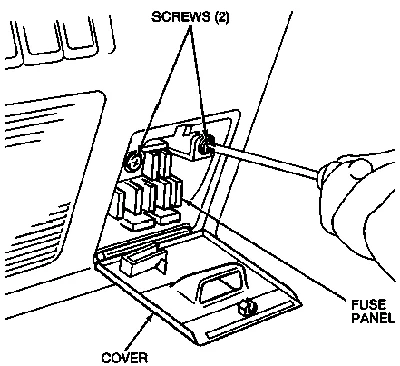

Panel bezpieczników znajduje się za pokrywą w desce rozdzielczej (pod kolumną kierownicy).
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 15 | Przednia wycieraczka/spryskiwacz, system blokady zmiany biegów (ATX (1990-1993)), system sterowania silnikiem (1990-1993) |
| 3 | 15 | Tylna wycieraczka/spryskiwacz, system świateł do jazdy dziennej (Kanada) |
| 4 | – | – |
| 5 | 15 | Zapasowy |
| 6 | 15 | Grzejnik i klimatyzator |
| 7 | 20 | System wentylatora chłodzącego, nagrzewnica i klimatyzator |
| 8 | – | – |
| 9 | 10 | System ładowania, system kontroli emisji |
| 10 | 10 | Ostrzeżenie o pasach bezpieczeństwa, kierunkowskazy i światła ostrzegawcze, światła cofania, zestaw wskaźników, światła ostrzegawcze, system Shift-Lock (1990-1993) |
| 11 | 15 | Odmrażacz tylnej szyby |
| 12 | 30 | Silnik dmuchawy klimatyzacji |
| 13 | 15 | Klakson, światła hamowania, wysoko montowane światło hamowania |
| 14 | 15 | Ostrzeżenie o pasach bezpieczeństwa, kierunkowskazy i światła ostrzegawcze, radio (1988-1989), światło bagażnika (1988-1989), brzęczyk przypomnienia o kluczyku zapłonu |
| 15 | 10 | Oświetlenie wewnętrzne, oświetlenie bagażnika (1990-1993), radio (1990-1993) |
| 16 | 15 | Światło tablicy rejestracyjnej, tylne światło obrysowe boczne, przednie światła postojowe, światła klastrowe i tylne |
| 17 | – | – |
| 18 | 15 | System audio, zapalniczka, lusterko zdalnego sterowania |
| 19 | 30 | Pasywny system przytrzymujący (automatyczny pas bezpieczeństwa (1990-1993)) |
