Ford Fiesta VII (2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2019. Ford Fiesta VII, znany również jako Ford Fiesta Mk7, to siódma generacja popularnego kompaktowego samochodu osobowego produkowanego przez Forda od 2017 roku do dziś. Oto kilka informacji na temat tego modelu: Design i styl: Ford Fiesta VII […]

06/25/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2019.

Ford Fiesta VII, znany również jako Ford Fiesta Mk7, to siódma generacja popularnego kompaktowego samochodu osobowego produkowanego przez Forda od 2017 roku do dziś. Oto kilka informacji na temat tego modelu:

  1. Design i styl: Ford Fiesta VII przyniósł świeży i nowoczesny wygląd, charakteryzujący się dynamicznymi liniami i agresywnym wyglądem. Zastosowano zaawansowane rozwiązania projektowe, takie jak charakterystyczny grill w kształcie litery „trapez”, nowoczesne reflektory i agresywnie ukształtowane zderzaki. Fiesta VII zachowała również charakterystyczne proporcje kompaktowego samochodu, ale z bardziej nowoczesnym i energicznym akcentem.
  2. Wielkość i komfort: Pomimo niewielkich wymiarów zewnętrznych, Ford Fiesta VII oferuje przestronną kabinę pasażerską i komfortowe miejsca dla kierowcy i pasażerów. Zastosowano wysokiej jakości materiały wykończeniowe i staranne wykonanie, aby zapewnić przyjemne wnętrze. Przemyślane rozwiązania przestrzenne pozwalają wykorzystać przestrzeń wewnątrz pojazdu maksymalnie efektywnie.
  3. Silniki i osiągi: Ford Fiesta VII oferuje różne opcje jednostek napędowych, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Dzięki zastosowaniu nowoczesnych technologii, takich jak turbodoładowanie, bezpośredni wtrysk paliwa i układy zmiennych faz rozrządu, Fiesta VII zapewnia dobre osiągi przy jednoczesnym oszczędzaniu paliwa.
  4. Wyposażenie i technologia: Ford Fiesta VII oferuje bogate wyposażenie, zarówno w standardzie, jak i w opcjach dodatkowych. W zależności od wersji można znaleźć takie funkcje jak system multimedialny z ekranem dotykowym, systemy wspomagające jazdę, inteligentne systemy bezpieczeństwa, systemy nawigacji, klimatyzację, łączność Bluetooth i wiele innych. Fiesta VII integruje również zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilności, systemy hamowania awaryjnego i systemy monitorujące martwe pole.
  5. Innowacje i nagrody: Ford Fiesta VII wprowadza szereg innowacyjnych rozwiązań i technologii, które poprawiają zarówno bezpieczeństwo, jak i wygodę jazdy. Samochód zdobył wiele nagród i wyróżnień, w tym tytuł „Samochodu Roku” w Europie w 2018 roku, co świadczy o wysokiej jakości i popularności modelu.
  6. Miejski samochód z charakterem: Ford Fiesta VII to idealny samochód dla osób poszukujących kompaktowego, wszechstronnego i dynamicznego pojazdu do codziennych podróży miejskich. Dzięki zwrotności, łatwości prowadzenia i oszczędności paliwa, Fiesta VII doskonale radzi sobie w zatłoczonym ruchu ulicznym i zapewnia przyjemność z jazdy.
Zobacz także:  Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Podsumowując, Ford Fiesta VII to udana kontynuacja popularnej linii modelowej, która oferuje nowoczesny design, komfort, osiągi, zaawansowane technologie i wszechstronność. Jest to samochód idealny dla osób ceniących styl, funkcjonalność i wygodę jazdy w kompaktowym i dynamicznym pakiecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

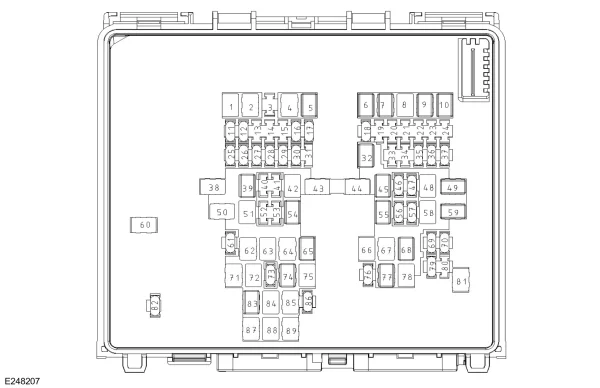

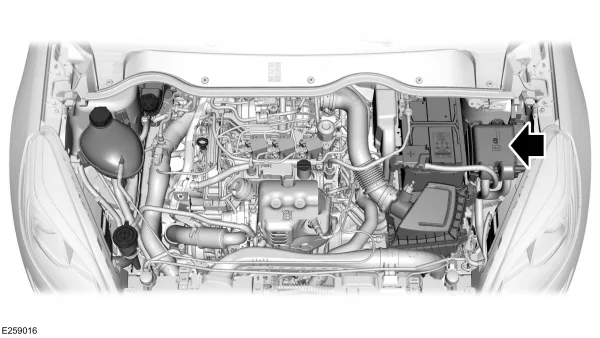

Skrzynka bezpieczników w komorze silnika

Ford Fiesta VII (2019) - schematy bezpieczników i przekaźników

Ford Fiesta VII (2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 Nieużywany.
4 60 A Monitorowanie świecy żarowej.
5 40 A Element grzejny przedniej szyby z prawej strony.
6 30 A Rozrusznik
7 40 A Silnik dmuchawy.
8 Nieużywany.
9 60 A Wentylator chłodzenia o wysokiej prędkości.
10 40 A Wentylator chłodzenia o niskiej prędkości.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Elektroniczny układ wspomagania kierownicy.
17 5 A Moduł sterowania zespołem napędowym
18 Nieużywany.
19 Nieużywany.
20 Nieużywany.
21 Nieużywany.
22 Nieużywany.
23 Nieużywany.
24 Nieużywany.
25 10 A Pompa płynu chłodzącego.
26 20 A Zawór spustu par paliwa.   Czujnik położenia wałka rozrządu.   Czujnik sterowania ciśnieniem wtrysku paliwa.   Hydrauliczny zawór sterujący zmienną geometrią łopatek turbiny turbosprężarki.   Zawór obejściowy chłodnicy układu recyrkulacji spalin.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym
28 15 A Aktywna przesłona kraty wlotu powietrza.   Pompa oleju.   Sprężarka układu klimatyzacji.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa.   Kondensator tłumienia hałasu.
30 Nieużywany.
31 Nieużywany.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola.   Moduł tempomatu.   Przednia kamera układu pomocy przy parkowaniu.   Kamera pomocy przy parkowaniu tyłem.   Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Pompa płynu przekładniowego.
35 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
36 10 A Reflektory
37 20 A Ogrzewanie przednich siedzeń.
38 Nieużywany.
39 40 A Element grzejny przedniej szyby z lewej strony.
40 10 A Podgrzewane dysze spryskiwaczy szyby przedniej.
41 Nieużywany.
42 Nieużywany.
43 Nieużywany.
44 40 A Nagrzewnica powietrza wlotowego.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Układ zapobiegający blokowaniu kół podczas hamowania.
50 Nieużywany.
51 Nieużywany.
52 Nieużywany.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Układ zapobiegający blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 40 A Moduł przyczepy.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 15 A Chłodnica powietrza doładowania.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 20 A Pompa płynu przekładniowego.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwa.
69 5 A Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego.
20 A Nagrzewnica paliwa – Diesel.
70 15 A Wtryskiwacze
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 Nieużywany.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka.   Dodatkowe gniazda zasilania z przodu.
84 Nieużywany.
85 Nieużywany.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
Zobacz także:  Ford Transit Connect (2016-2017) - schematy bezpieczników i przekaźników

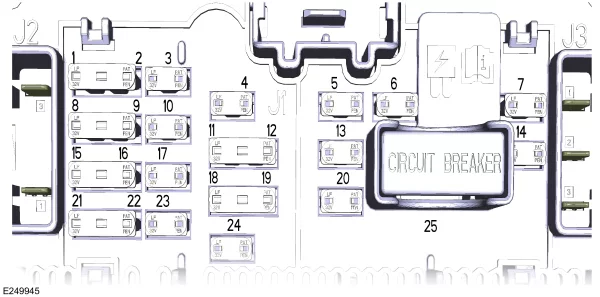

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera.

Ford Fiesta VII (2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Wewnętrzny czujnik temperatury i wilgotności.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.
5 20 A Zaryglowanie.   Odryglowanie.
6 10 A Okno dachowe.
7 30 A Przełącznik lusterka z prawej strony.   Przednie okna sterowane elektrycznie z prawej strony.
8 5 A Nieużywany (zapasowy).
9 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10 10 A Złącze diagnostyczne.
11 5 A Modem telematyczny.
12 5 A Centralny moduł sterujący alarmem.
13 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.
14 30 A Przełącznik lusterka z lewej strony.   Przednie okna sterowane elektrycznie z lewej strony.
15 15 A Nieużywany.   Ogrzewana kierownica.   Moduł sterujący reflektorami.
16 15 A Nieużywany (zapasowy).
17 15 A Sterowanie głosem.   Wyświetlacz informacyjny i systemu elektroniki użytkowej.   Odtwarzacz płyt kompaktowych.
18 7,5 A Nieużywany (zapasowy).
19 7,5 A Syrena alarmu zasilana przez baterię.
20 10 A Syrena alarmowa
21 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
22 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
23 20 A Zespół audio.
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
Zobacz także:  Ford F-250, F-350, F-450, F-550 (2008-2010) - schematy bezpieczników i przekaźników
