W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-MAX Heavy-Duty Truck  F-Max 12.7L Ecotroq z lat: 2018, 2019, 2020, 2021, 2022, 2023.

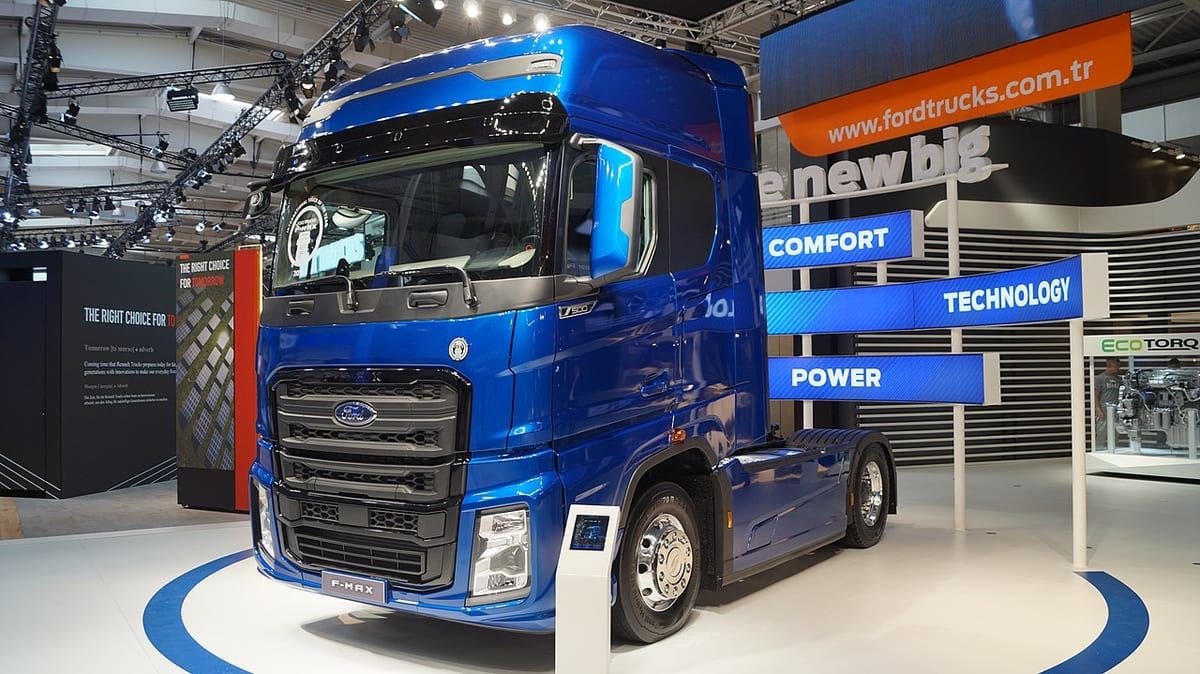

Ford F-Max to imponujący ciężarowy samochód dostawczy, który został wprowadzony na rynek w 2018 roku. Oto kilka informacji na jego temat:

  1. Design i aerodynamika: F-Max charakteryzuje się nowoczesnym i dynamicznym designem, który nie tylko przyciąga wzrok, ale także poprawia aerodynamikę pojazdu. Jego smukła sylwetka, precyzyjnie wymodelowane linie i agresywna atrapa chłodnicy nadają mu wyjątkowy wygląd.
  2. Kabina kierowcy: Kabina F-Max została zaprojektowana z myślą o komforcie i funkcjonalności kierowcy. Oferuje przestronne wnętrze, ergonomiczne układy sterowania i wygodne siedzenia. Dodatkowo, dzięki zastosowaniu nowoczesnych materiałów i technologii, kabina jest cicha i dobrze izolowana od hałasu zewnętrznego.
  3. Silnik i wydajność: F-Max jest wyposażony w nowoczesny, mocny i oszczędny silnik o wysokiej wydajności. Dostępne są różne jednostki napędowe, które zapewniają odpowiednią moc i moment obrotowy, umożliwiając bezproblemową jazdę nawet przy dużym obciążeniu.
  4. Bezpieczeństwo: Ford F-Max oferuje zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów podczas jazdy. Może być wyposażony w systemy takie jak ESP (elektroniczny program stabilizacji), ABS (system zapobiegający blokowaniu się kół podczas hamowania), system monitorowania martwego pola czy system kontroli trakcji.
  5. Wyposażenie i technologia: F-Max posiada bogate wyposażenie i zaawansowane technologie, które poprawiają komfort i wydajność. Może być wyposażony w systemy multimedialne z dotykowym ekranem, nawigację satelitarną, systemy komunikacji i telematyki oraz wiele innych funkcji ułatwiających codzienną pracę kierowcy.
  6. Ekonomia i efektywność: Ford F-Max został zaprojektowany z myślą o ekonomii paliwa i efektywności. Dzięki zaawansowanym technologiom, optymalizacji aerodynamiki i oszczędnym silnikom, F-Max oferuje oszczędność paliwa, co przekłada się na niższe koszty eksploatacji.

Ford F-Max to imponujący ciężarowy samochód dostawczy, który łączy w sobie nowoczesny design, wydajność, bezpieczeństwo oraz komfort. Jest doskonałym wyborem dla przedsiębiorców i kierowców, którzy poszukują niezawodnego i wszechstronnego pojazdu do przewozu ładunków.

Zobacz także:  Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

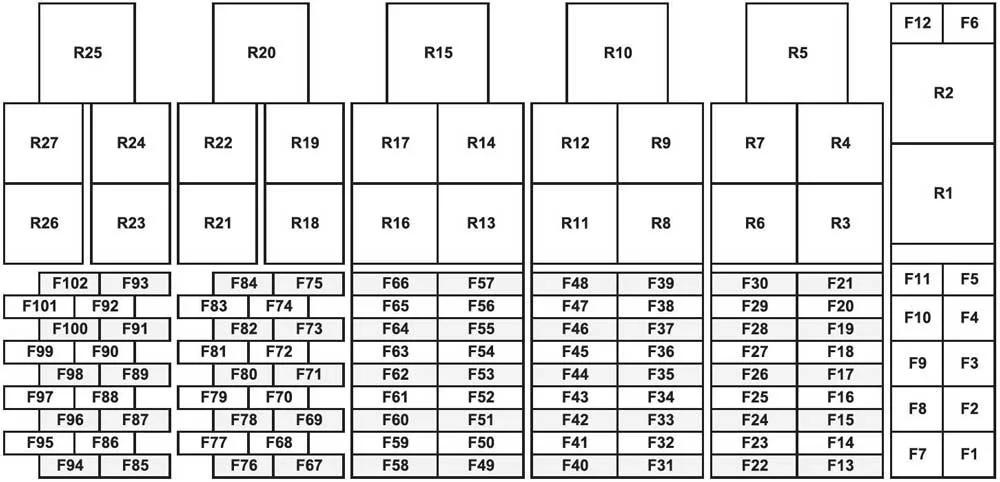

Skrzynka bezpiecznikowa

Ford F-Max (2018-2023) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 30 Automatyczna jednostka sterująca skrzynią biegów nr 1
2 40 Ogrzewanie przedniej szyby nr 1
3 40 Ogrzewanie przedniej szyby nr 2
4 40 Klimatyzator parkowy
5  –
6 20 Gniazdo zasilania 12 V
7 30 Wentylator klimatyzatora
8  –
9 50 Silnik podnoszenia kabiny
10 30 24V KL30 (klakson i przekaźnik silnika klimatyzacji)
11 40 Panel z gniazdem zasilania 24 V i łóżko
12  –
13 20 Jednostka sterująca silnika
14 10 Automatyczna jednostka sterująca skrzynią biegów nr 2
15 7,5 Intarder
16 15 Lampy postojowe
17 5 Tachograf
18 3 Przednia kamera
19 7,5 Przycisk blokady drzwi
20 20 Jednostka sterująca nadwozia nr 1
21 5 Elektroniczna jednostka ciśnienia powietrza
22 20 Jednostka sterująca nadwozia nr 2
23 10 Światła hamowania
24 7,5 Lodówka
25 20 Jednostka sterująca ciała nr 3
26 20 Czujniki NOx 1 i 2 oraz czujnik jakości i poziomu mocznika
27 20 Grzałka typu mokrego
28 10 Ogrzewanie lusterek
29 7,5 Lampy postojowe z potrójną kopułą i kopułkowa latarnia morska
30 10 Grzejnik typu suchego
31 30 7-stykowe złącze przyczepy
32 3 Jednostka wzywania pomocy ERA Glonass
33 20 Jednostka sterująca ciała nr 4
34 20 Jednostka sterująca ciała nr 5
35 20 Jednostka sterująca ciała nr 6
36 20 Jednostka sterująca ciała nr 7
37 3 Prawe i lewe ramię
38 10 Złącza 1 i 2 OBD (wbudowany układ diagnostyczny)
39 20 Jednostka sterująca ciała nr 8
40 7,5 Silnik cienia
41 25 Konwerter nr 2
42 5 Moduł kontroli prędkości wspomagany mapą
43 15 Klakson
44 15 Jednostka EBS
45 3 Guziki
46 25 Konwerter nr 2
47 15 Jednostka sterująca Denox i podgrzewacze mocznika
48 20 Obsługa posprzedażna podwozia i złączy kopułkowych
49  –
50 20 Gniazdo zasilania 24V – panel
51 20 Gniazdo zasilania 24V – łóżko
52 20 Złącze kabiny posprzedażnej i jednostka monitorowania floty
53 15 Zapalniczka
54 5 Wyświetlacz ciśnienia w oponach
55 5 Stacyjka
56 10 Panel przyrządów
57 3 Zewnętrzne lampy do szafek
58 3 Obroty silnika
59 10 15-stykowe złącze przyczepy i posprzedażowe złącza podwozia i kopuły — Park
60 5 Lampy parkowania pojazdów
61 1 Przycisk szyberdachu (bok konsoli podsufitki) — wybudzanie
62 1 Przycisk do szyberdachu (bok łóżka) – Budzenie
63 1 Przycisk lampki nocnej – budzenie
64 3 Tachograf (dla pojazdów przewożących towary niebezpieczne)
65  –
66 5 Wewnętrzne lampy szafkowe i przyciski blokujące drzwi
67 7,5 Jednostka EBS (zapłon)
68 3 Panel przyrządów (zapłon)
69 3 Elektroniczna jednostka ciśnienia powietrza (zapłon)
70 7,5 Intarder (zapłon)
71 7,5 Tachograf (zapłon)
72 3 Brzęczyk systemu ostrzegania o opuszczeniu pasa ruchu
73 7,5 Radar, kamera i moduł kontroli prędkości wspomagany mapą (zapłon)
74 7,5 Automatyczna jednostka sterująca skrzynią biegów (zapłon)
75 5 Jednostka sterująca silnika (zapłon)
76 3 Elektroniczna kontrola zawieszenia pneumatycznego
77 10 Podgrzewacz siedzeń
78  –
79 3 Światła hamowania
80 15 Obsługa posprzedażna podwozia i złączy kopułkowych oraz jednostki monitorowania floty (zapłon)
81 3 Jednostka wzywania pomocy ERA Glonass (zapłon)
82 7,5 Lampa robocza (zapłon)
83 3 Prawe i lewe ramię (zapłon)
84 5 Przyciski i zawór blokady układu kierowniczego (zapłon)
85 10 Lampy cofania
86  –
87 20 Podgrzewacz paliwa
88 7,5 7-pinowe złącze przyczepy (zapłon)
89 3 Konwertery 1 i 2 (zapłon)
90 10 Czujniki NOx 1 i 2
91 7,5 Czujnik jakości i poziomu mocznika
92 15 Turbo i recyrkulacja spalin
93 7,5 Silnik poziomowania przedniego reflektora i czujnik deszczu oraz czujnik temperatury i wilgotności w pojeździe
94 5 Przycisk okna i lustra
95  –
96  –
97 20 Jednostka sterująca ciała (zasilanie 12 V)
98 7,5 Jednostka sterująca klimatyzacją
99 7,5 Zewnętrzne lampy do szafek
100 3 Przełącznik reflektorów
101 7,5 Cewka przekaźnika klaksonu i silnika klimatyzacji (+)
102 20 Radio
Przekaźnik
R1 40 Zapłon/rozruch nr 1
R2 40 Zapłon/rozruch nr 2
R3 20 12 V: Gniazda zasilania (uszczelniony przekaźnik)
R4 20 Oświetlenie Lampa robocza
R5 40 Zapłon/Akcesoria
R6 20 Silnik klosza (w górę)
R7 20 Wyłączanie silnika
R8 20 Klakson
R9 20 Moduł mocznikowy i podgrzewacze mocznika
R10 40 Silnik klimatyzacji
R11 20 Lampy cofania i ostrzeżenie cofania
R12 20 Czujnik jakości i poziomu mocznika i czujniki NOx oraz turbosprężarka i recyrkulacja spalin
R13  –
R14  –
R15 40 Silnik podnoszenia kabiny
R16  –
R17 20 Światła hamowania
R18  –
R19 20 Lampy postojowe
R20 40 Ogrzewanie przedniej szyby nr 1
R21 20 Lampy parkowe z potrójną kopułą
R22  –
R23 20 Kopuła latarni
R24 20 Grzejniki lustrzane
R25 40 Ogrzewanie przedniej szyby nr 2
R26 20 Przyciski blokujące drzwi
R27 20 Silnik osłony (w dół)
Zobacz także:  Ford Explorer VI (2020-2022) - schematy bezpieczników i przekaźników

Topliwy blok łącza

Ford F-Max (2018-2023) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
1  –
2 150 Alternator
3 175 Osłona grilla
