W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-650, F-750 z lat: 2016, 2017, 2018, 2019, 2020.
Ford F-650 i F-750 (2016-2020) to kolejne generacje samochodów ciężarowych marki Ford, które kontynuują tradycję wytrzymałości, niezawodności i wszechstronności. Oto kilka informacji na ich temat:
- Konstrukcja i nośność: F-650 i F-750 zostały zaprojektowane z myślą o trudnych zadaniach transportowych. Wykorzystują solidną konstrukcję ramy i podwozia, które zapewniają im znakomite możliwości nośne. Mają imponujące nośności, co pozwala im przewozić duże ładunki i poradzić sobie z wymagającymi warunkami drogowymi.
- Silniki i osiągi: Samochody te były dostępne z różnymi opcjami silnikowymi, obejmującymi zarówno jednostki benzynowe, jak i wysokoprężne. W zależności od wybranego modelu i wersji wyposażenia, oferowały różne poziomy mocy i momentu obrotowego, co przekładało się na ich wydajność i osiągi.
- Konfiguracje nadwozia: F-650 i F-750 oferowały różne konfiguracje nadwozia, aby sprostać różnorodnym potrzebom biznesowym. Były dostępne kabiny standardowe, rozszerzone kabiny sypialne oraz kabiny super sypialne, które zapewniały komfort dla kierowcy i pasażerów. Istniały również różne długości ramy i opcje konfiguracji ładunkowej, umożliwiające dostosowanie samochodu do konkretnych zastosowań.
- Wyposażenie i technologia: Ford F-650 i F-750 (2016-2020) oferowały zaawansowane funkcje wyposażenia i technologii, które poprawiały komfort, bezpieczeństwo i wydajność. W zależności od wersji wyposażenia, mogły być dostępne takie funkcje jak systemy multimedialne, nawigacja satelitarna, klimatyzacja, systemy kontroli stabilności, systemy monitorowania martwego pola oraz systemy bezpieczeństwa.
- Bezpieczeństwo: Samochody te były wyposażone w podstawowe systemy bezpieczeństwa, takie jak układy hamulcowe ABS, systemy kontroli trakcji i stabilności oraz poduszki powietrzne. Ponadto, w zależności od wersji wyposażenia, mogły być dostępne dodatkowe funkcje bezpieczeństwa, takie jak systemy ostrzegania przed kolizją, monitorowanie martwego pola czy asystent pasa ruchu.
- Komfort jazdy i użytkowania: F-650 i F-750 (2016-2020) zapewniały również komfortową jazdę zarówno dla kierowcy, jak i pasażerów. Dzięki wygodnym kabinom, ergonomicznym układom kontroli i dostępnym opcjom wyposażenia, podróżowanie tymi samochodami było bardziej przyjemne i efektywne.
Ford F-650 i F-750 (2016-2020) są potężnymi, niezawodnymi i wszechstronnymi samochodami ciężarowymi, które zdolne są sprostać różnorodnym wymaganiom transportowym. Ich konstrukcja, mocne silniki, różne konfiguracje nadwozia i zaawansowane funkcje sprawiają, że są popularnym wyborem w branży przewozowej.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

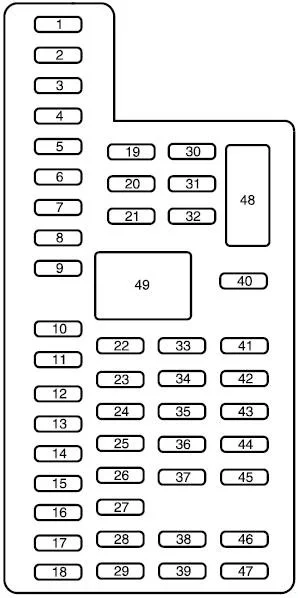

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Pociągnij pokrywę panelu bezpieczników do siebie, aby ją zdjąć. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Silnik lewej przedniej szyby |
| 2 | 15 | Przekaźnik upfitter #4 |
| 3 | 30 | Silnik prawej przedniej szyby |
| 4 | 10 | Lampy wewnętrzne |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | Przełącznik zasilania lusterka |
| 8 | – | – |
| 9 | 10 | Przekaźnik upfitter #3 |
| 10 | 10 | Dostęp klienta do uruchomienia/akcesoriów |
| 11 | 10 | Zasilanie akumulatora telematyki Forda |
| 12 | 15 | Oświetlenie wewnętrzne |
| 13 | 15 | Światła skrętu w prawo i światła hamowania |
| 14 | 15 | Światła skrętu w lewo i światła hamowania |
| 15 | 15 | Środkowe, wysoko zamontowane światło stopu, światła cofania |
| 16 | 10 | Prawy reflektor mijania |
| 17 | 10 | Światło mijania lewego reflektora |
| 18 | 10 | Budzenie modułu sterującego układu napędowego, blokada zmiany biegów hamulca |
| 19 | – | – |
| 20 | 20 | Elektryczne zamki do drzwi |
| 21 | 10 | Włącznik/wyłącznik hamulca |
| 22 | 20 | Klakson |
| 23 | 15 | Klaster instrumentów |
| 24 | 15 | Złącze diagnostyczne, przekaźnik lusterek składanych mocy, moduł sterujący kierownicy, zdalny dostęp bezkluczykowy |
| 25 | – | – |
| 26 | 5 | Moduł sterujący kierownicy |
| 27 | – | – |
| 28 | 15 | Stacyjka |
| 29 | 20 | Moduł GPS, Radio, SYNC |
| 30 | 15 | Lampy postojowe, cewka przekaźnika świateł postojowych przyczepy holowniczej |
| 31 | 5 | Przełącznik włączania/wyłączania hamulca przyczepy dla klienta |
| 32 | 15 | Opóźnione zasilanie akcesoriów, oświetlenie przełącznika blokady drzwi kierowcy i pasażera, moduł falownika mocy 11 Ov, przełącznik lustra teleskopowego |
| 33 | – | – |
| 34 | 10 | Pomocniczy moduł tłumacza uruchom/uruchom |
| 35 | 5 | Holowanie/jazda holownicza/start |
| 36 | 10 | Przełącznik wyboru zbiornika paliwa |
| 37 | 10 | Grzałka pomocnicza |
| 38 | 10 | Opóźnione zasilanie akcesoriów, radio podstawowe AM/FM |
| 39 | 15 | Światło drogowe lewego i prawego reflektora |
| 40 | 10 | Tylne światła postojowe, światła obrysowe |
| 41 | – | – |
| 42 | 5 | Telematyka Forda bieg/uruchamianie |
| 43 | 10 | Skrzynka rozdzielcza zasilania/bezpieczniki akcesoriów, cewka przekaźnika wycieraczek |
| 44 | 10 | Zasilanie przełącznika upfitter dostępu klienta, pomocniczy moduł tłumacza bieg/czujnik akcesoriów; |
| 45 | – | – |
| 46 | 10 | Moduł klimatyzacji |
| 47 | 15 | Lampy kierunkowskazów błotnika |
| 48 | 30 | Wyłącznik obwodu: Przełącznik podnośników szyb (kabina załogowa) |
| 49 | Opóźniona moc akcesoriów | |

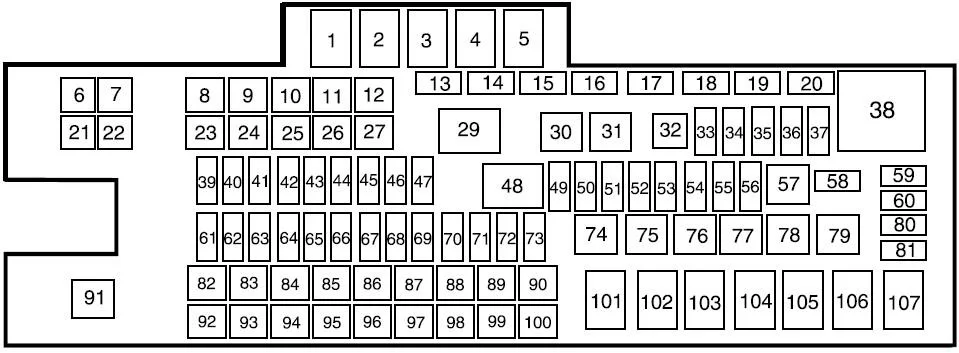

Schemat skrzynki bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 6 | – | – |
| 7 | – | – |
| 8 | 20 | Sprężarka fotela pasażera pneumatycznego |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | Rezystor: Terminator (120 omów) |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Przekaźnik izolujący włączanie/wyłączanie hamulca |
| 20 | – | – |
| 21 | – | – |
| 22 | 30 | Elektryczny sterownik hamulca do holowania przyczepy |
| 23 | 40 | Silnik dmuchawy |
| 24 | – | – |
| 25 | 30 | Wycieraczki |
| 26 | 30 | Lampy do holowania przyczepy |
| 27 | 25 | Grzałki mocznikowe (silnik wysokoprężny) |
| 28 | – | – |
| 32 | – | – |
| 33 | 20 | Moc pojazdu 1 |
| 34 | 20 | Moc pojazdu 2 |
| 35 | 10 | Moc pojazdu 3 |
| 36 | 20 | Moc pojazdu 4 |
| 37 | 10 | Moc pojazdu 5 (silnik wysokoprężny) |
| 39 | – | – |
| 40 | 15 | Podgrzewane lusterka |
| 41 | – | – |
| 42 | 20 | Światła stopu do holowania przyczepy i zabudowy nadwozi |
| 43 | – | – |
| 44 | 20 | Dodatkowy moduł tłumacza |
| 45 | 10 | Cewka przekaźnika uruchamiania/uruchamiania |
| 46 | 10 | Moc podtrzymania modułu sterującego skrzyni biegów (silnik wysokoprężny) |
| 47 | 10 | Sprzęgło klimatyzacji |
| 49 | 20 | Osuszacz powietrza |
| 50 | 10 | Cewka przekaźnika silnika dmuchawy |
| 51 | – | – |
| 52 | 10 | Uruchomienie/uruchomienie modułu sterującego układu napędowego (silnik wysokoprężny), Uruchomienie/uruchomienie modułu sterującego skrzyni biegów (silnik wysokoprężny) |
| 53 | – | – |
| 54 | 10 | Uruchomienie/uruchomienie układu przeciwblokującego |
| 55 | 10 | Cewka przekaźnika sprężarki siedzenia, cewka przekaźnika solenoidów podwozia, cewka przekaźnika podgrzewanego lusterka |
| 56 | 20 | Panel bezpieczników w przedziale pasażerskim uruchomiony/zasilany rozruchowy |
| 58 | 5 | Przekaźnik wycieraczek |
| 59 | 5 | Przekaźnik elektromagnetyczny podwozia, przekaźnik sprężarki fotela pneumatycznego |
| 60 | – | – |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | Solenoidy podwozia |
| 64 | – | – |
| 65 | 10 | Lampa skrzyni ładunkowej |
| 66 | 30 | Pompa paliwowa |
| 67 | – | – |
| 68 | 10 | Cewka przekaźnika pompy paliwa |
| 69 | – | – |
| 70 | 10 | Lampy cofania do holowania przyczepy lub zabudowy nadwozia |
| 71 | – | – |
| 72 | 10 | Cewka przekaźnika modułu sterującego układu napędowego, zasilanie podtrzymujące |
| 73 | 5 | Monitor Hydromax |
| 80 | – | – |
| 81 | – | – |
| 82 | 20 | Pomocniczy punkt zasilania #2 |
| 83 | 20 | Pomocniczy punkt zasilania nr 1 |
| 84 | 20 | Sprężarka fotela kierowcy pneumatycznego |
| 85 | 60 | Pompa Hydromax |
| 86 | 30 | Zawory modulatora układu przeciwblokującego |
| 87 | – | – |
| 88 | – | – |
| 89 | 40 | Rozrusznik |
| 90 | 30 | Zasilanie akumulatora przyczepy (hamulce pneumatyczne) |
| Ładowanie akumulatora holowniczego przyczepy (hamulce hydrauliczne) | ||
| 92 | – | – |
| 93 | – | – |
| 94 | 25 | Przekaźnik upfitter #1 |
| 95 | 25 | Przekaźnik upfitter #2 |
| 96 | 60 | Pompa układu przeciwblokującego (hamulce hydrauliczne) |
| 97 | – | – |
| 98 | – | – |
| 99 | 40 | Tablica przyrządów Przetwornica mocy 110 V |
| 100 | 30 | Przekaźniki świateł skrętu przyczepy |
| 1 | Silnik dmuchawy | |
| 2 | Światła stopu do holowania przyczepy i zabudowy nadwozi | |
| 3 | Grzałki mocznikowe (silnik wysokoprężny) | |
| 4 | Sprężarka fotela kierowcy pneumatycznego | |
| 5 | Podgrzewane lusterka | |
| 29 | Lampy do holowania przyczepy | |
| 30 | Sprzęgło klimatyzacji | |
| 31 | Wycieraczki | |
| 38 | Moduł sterujący układu napędowego | |
| 48 | Uruchom/start | |
| 57 | Pompa paliwowa | |
| 74 | Solenoidy podwozia | |
| 75 | – | |
| 76 | – | |
| 77 | Izolacja wyłącznika hamulca (hamulce hydrauliczne) | |
| 78 | – | |
| 79 | – | |
| 91 | Lampa skrzyni ładunkowej | |
| 101 | Rozrusznik | |
| 102 | Przekaźnik ładowania akumulatora przyczepy (hamulce hydrauliczne) | |
| Zasilanie akumulatora przyczepy (hamulce pneumatyczne) | ||
| 103 | Światła do holowania przyczepy z prawej strony i światła stopu | |
| 104 | Światła do holowania przyczepy z lewej strony i światła stopu | |
| 105 | – | |
| 106 | Przekaźnik świateł awaryjnych holowania przyczepy | |
| 107 | Przekaźnik sprężarki fotela pasażera | |
