W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-650, F-750 z lat: 2021, 2022.

Ford F-650 i F-750 (2021-2022) to najnowsze generacje potężnych samochodów ciężarowych marki Ford, które oferują jeszcze większą wydajność, niezawodność i wszechstronność. Oto kilka informacji na ich temat:

  1. Konstrukcja i nośność: F-650 i F-750 zostały zaprojektowane z myślą o trudnych zadaniach transportowych. Posiadają solidne podwozie i konstrukcję ramy, które zapewniają im imponujące możliwości nośne. Dzięki temu są w stanie przewozić duże ładunki i poradzić sobie z wymagającymi warunkami drogowymi.
  2. Silniki i osiągi: Samochody te są dostępne z różnymi opcjami silnikowymi, w tym benzynowymi i wysokoprężnymi. W zależności od wybranej konfiguracji, oferują różne poziomy mocy i momentu obrotowego. Dzięki temu zapewniają imponujące osiągi i wydajność, przystosowując się do różnych zadań transportowych.
  3. Konfiguracje nadwozia: F-650 i F-750 oferują różne konfiguracje nadwozia, aby sprostać różnorodnym potrzebom biznesowym. Dostępne są kabiny standardowe, rozszerzone kabiny sypialne oraz kabiny super sypialne, które zapewniają komfort kierowcy i pasażerom. Istnieją również różne długości ramy i opcje konfiguracji ładunkowej, umożliwiające dostosowanie samochodu do specyficznych zastosowań.
  4. Wyposażenie i technologia: Ford F-650 i F-750 (2021-2022) oferują zaawansowane funkcje wyposażenia i technologii, które poprawiają komfort, bezpieczeństwo i efektywność. Mogą być wyposażone w systemy multimedialne, nawigację satelitarną, systemy klimatyzacji, zaawansowane systemy kontroli stabilności, monitorowanie martwego pola, asystenta pasa ruchu i wiele innych funkcji ułatwiających codzienną jazdę.
  5. Bezpieczeństwo: Ford F-650 i F-750 (2021-2022) są wyposażone w podstawowe systemy bezpieczeństwa, takie jak układy hamulcowe ABS, systemy kontroli trakcji i stabilności oraz poduszki powietrzne. W zależności od wersji wyposażenia, mogą być dostępne również zaawansowane systemy bezpieczeństwa, takie jak ostrzeganie przed kolizją, monitorowanie martwego pola, systemy utrzymywania pasa ruchu i wiele innych.
  6. Komfort i funkcjonalność: F-650 i F-750 (2021-2022) zapewniają komfortową jazdę zarówno dla kierowcy, jak i pasażerów. Kabiny są przestronne i ergonomiczne, a wnętrze zostało zaprojektowane w taki sposób, aby zapewnić wygodę i funkcjonalność. Dodatkowo, różne opcje wyposażenia, takie jak skórzane fotele, systemy multimedialne i funkcje regulacji foteli, podnoszą komfort podróży.

Ford F-650 i F-750 (2021-2022) są potężnymi i wszechstronnymi samochodami ciężarowymi, które spełniają wymagania różnych branż transportowych. Ich wydajność, niezawodność i zaawansowane funkcje sprawiają, że są doskonałym wyborem dla przedsiębiorców i kierowców, którzy potrzebują solidnych i efektywnych pojazdów do swoich zadań transportowych.

Zobacz także:  Ford Edge I (2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Pociągnij pokrywę panelu bezpieczników do siebie, aby ją zdjąć. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.

Ford F-650, F-750 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 10 A Przełącznik blokady prawych i lewych drzwi przednich.
Przełącznik lusterka teleskopowego.
Przełącznik przedniej i prawej szyby (dwie szyby).
Silnik prawej i lewej przedniej szyby. Falownik.
3 7,5 A Włącznik zasilania lusterka.
4 20 A Pomocniczy moduł tłumacza.
5 Nieużywany.
6 Nieużywany.
7 10 A Zasilanie złącza inteligentnego łącza danych.
Złącze diagnostyczne hamulca pneumatycznego.
8 Nieużywany.
9 Nieużywany.
10 Nieużywany.
11 Nieużywany.
12 7,5 A Inteligentne złącze łącza danych.
Firmowe urządzenie przewodowe (2021).
13 7,5 A Grupa.
Moduł sterujący kolumny kierownicy.
14 Nieużywany.
15 15 A Moduł klimatyzacji.
16 Nieużywany.
17 Nieużywany.
18 7,5 A Czujnik odchylenia.
Elektroniczna kontrola stabilności i nieelektryczna kontrola stabilności.
19 5 A 2022: Moduł jednostki sterującej telematyki.
20 5 A Stacyjka.
21 5 A 2021: Przełącznik hamulca wydechowego.
22 Nieużywany.
23 30 A Silnik lewej przedniej szyby.
24 Nieużywany.
25 Nieużywany.
26 30 A Prawe przednie okno silnika.
27 Nieużywany.
28 Nieużywany.
29 15 A Przekaźnik składanego lusterka
30 5 A Sygnał hamulca dla hamulca pneumatycznego.
Sygnał lampy stopu dostępu klienta.
Przekaźnik izolujący hamulec.
Przekaźnik świateł hamowania przyczepy.
31 10 A Moduł interfejsu Upfitter.
Zdalny odbiornik częstotliwości radiowej.
32 20 A Radio.
33 Nieużywany.
34 Nieużywany.
35 5 A Przełącznik holowania.
36 15 A Kamera ostrzegająca o opuszczeniu pasa ruchu.
37 Nieużywany.
38 30 A Przełącznik podnośnika szyb z lewej strony (cztery szyby).

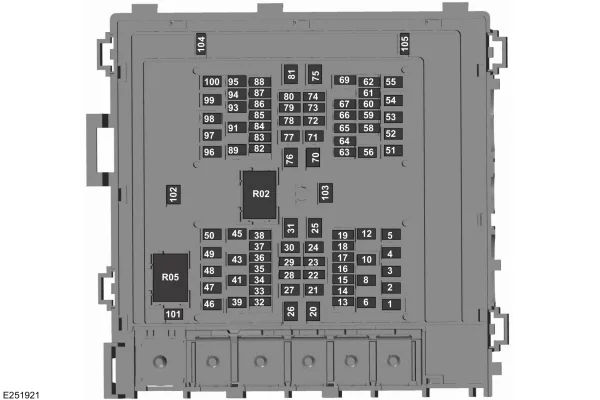

Skrzynka bezpieczników komory silnika

Ford F-650, F-750 (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 A Klakson.
2 40 A Silnik dmuchawy.
Sterowanie silnikiem dmuchawy.
3 20 A 2022: Upfit – rama.
4 30 A Rozrusznik.
5 Nieużywany.
6 20 A Przekaźnik upfitter 4.
8 Nieużywany.
10 Nieużywany.
12 Nieużywany.
13 10 A Uruchom/uruchom zapasowe.
Przekaźniki zdalnego modułu klimatyzacji (2022).
14 10 A Adaptacyjny tempomat.
15 10 A Przekaźnik silnika dmuchawy.
16 20 A Osuszacz powietrza.
17 10 A Moduł sterujący układu napędowego – stan zapłonu, zasilanie.
Moduł sterujący świec żarowych – stan zapłonu, zasilanie prądem (diesel).
18 10 A Uruchomienie/uruchomienie układu przeciwblokującego.
19 10 A Moduł kontroli skrzyni biegów
Stan zapłonu Moc pracy (diesel).
20 30 A Silnik wycieraczek szyby przedniej.
21 Nieużywany.
22 Nieużywany.
23 10 A Alternator 2 (tylko podwójny alternator).
24 40 A Moduł sterujący nadwozia uruchamia magistralę zasilania 2.
25 50 A Moduł sterujący nadwozia uruchamia magistralę zasilania 1.
26 Nieużywany.
27 20 A Zasilanie akumulatora do zabudowy.
28 Nieużywany.
29 10 A Alternator 1 w linii A.
30 Nieużywany.
31 60 A Pompa Hydromax.
32 20 A Moduł sterujący układu napędowego.
33 20 A Elektrozawór odpowietrzania kanistra (gaz).
Solenoid oczyszczania kanistra (gaz).
Siłownik 11 zmiennych faz rozrządu (gaz).
Podgrzewany czujnik tlenu w spalinach (gaz).
Moc zbiornika mocznika (diesel).
Zawór obejściowy chłodnego układu recyrkulacji spalin (diesel).
34 10 A Przekaźnik sprzęgła klimatyzacji.
Zasilanie 3 pojazdu dostępowego dla klienta.
Zmienna pompa olejowa (diesel).
Wentylator chłodzący (diesel).
Sprzęgło wentylatora (gaz).
Przełącznik hamulca wydechowego (2022).
35 20 A Cewka na wtyczce (gaz).
Zbiornik mocznika (diesel).
Sterownik świec żarowych (diesel).
Moduł sterujący czujnika tlenku azotu (olej napędowy).
Czujnik cząstek stałych (diesel).
36 10 A Wartość kontrolna objętości paliwa (diesel).
Regulator ciśnienia paliwa (diesel).
37 Nieużywany.
38 Nieużywany.
39 Nieużywany.
41 30 A Moduł sterujący hamulca przyczepy.
43 30 A 2022: Upfit – tablica przyrządów podwozia.
45 Nieużywany.
46 10 A Elektromagnes sprzęgła klimatyzacji.
47 40 A Przekaźnik upfitter 1.
48 20 A Upfitter bieg i podajnik akcesoriów.
49 30 A Moduł elektroniki pompy (gaz).
Pompa paliwa (diesel).
50 15 A Moc wtryskiwacza (gaz).
51 20 A Punkt mocy #1.
52 Nieużywany.
53 30 A Lampa do holowania przyczepy.
54 Nieużywany.
55 20 A Przekaźnik upfitter 3.
56 Nieużywany.
58 5 A Zasilanie USB.
59 10 A 2022: Lampy parkowe U-Haul.
60 10 A Przełącznik wyboru podwójnego zbiornika paliwa (diesel).
61 Nieużywany.
62 Nieużywany.
63 20 A Sprężarka fotela kierowcy .
64 20 A Sprężarka fotela pasażera .
65 10 A 2022: Upfit – uruchom aktywuj kanał.
66 10 A Czteroczęściowa elektromagnetyczna blokada mechanizmu różnicowego.
67 10 A Moc przekaźnika Hydromax.
69 Nieużywany.
70 40 A Falownik.
71 30 A Zawory układu przeciwblokującego.
72 10 A Wyłącznik hamulca (hamulce hydrauliczne).
Przełącznik ciśnienia powietrza 1 i 2 świateł stopu (hamulce pneumatyczne).
73 Nieużywany.
74 15 A Podgrzewane lusterko
75 Nieużywany.
76 60 A Zasilanie akumulatora modułu sterującego nadwozia.
77 30 A Zasilanie monitora jakości napięcia modułu sterującego nadwozia.
78 10 A Moduł transmisji (diesel).
79 5 A Monitorowanie pompy Hydromax.
80 10 A Sygnał zapasowy holowania przyczepy.
81 Nieużywany.
82 5 A Przełącznik Upfitter (fabryczna lokalizacja dla mocy zapłonu).
83 5 A Przełącznik Upfitter (opcjonalne miejsce zasilania przez cały czas).
84 Nieużywany.
85 Nieużywany.
86 Nieużywany.
87 Nieużywany.
88 10 A Lampy ładunkowe.
89 Nieużywany.
91 Nieużywany.
93 Nieużywany.
94 Nieużywany.
95 20 A Lampy stopu.
Światła hamowania przyczepy.
96 Nieużywany.
97 Nieużywany.
98 30 A Ładowanie akumulatora holowniczego przyczepy.
99 40 A Przekaźnik upfitter 2.
100 25 A Sterownik świec żarowych (diesel).
101 Nieużywany.
102 Nieużywany.
103 Nieużywany.
104 Nieużywany.
105 15 A Zatrzymanie holowania przyczepy i włączenie przekaźnika.
