W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2011, 2012, 2013, 2014, 2015, 2016.
Ford F-250, F-350, F-450 i F-550 (2011-2016) to kolejna generacja popularnych samochodów ciężarowych od Forda. Oto kilka informacji na temat tych modeli:
- Design i wygląd: F-250, F-350, F-450 i F-550 (2011-2016) charakteryzują się imponującym i nowoczesnym wyglądem. Mają masywną sylwetkę, solidną konstrukcję i charakterystyczne linie, które podkreślają ich siłę i wytrzymałość. Cechują się również pewnymi elementami stylizacyjnymi, takimi jak duża atrapa chłodnicy, agresywnie wyglądające reflektory i chromowane akcenty, które nadają im atrakcyjny wygląd.
- Moc i wydajność: F-250, F-350, F-450 i F-550 (2011-2016) oferują różne opcje silnikowe, które zapewniają im imponującą moc i moment obrotowy. Silniki benzynowe i wysokoprężne dostępne w tych modelach zapewniają odpowiednie osiągi i wydajność, co czyni je idealnymi do pracy ciężkich obciążeń i holowania przyczep.
- Nośność i zdolności holowania: Te modele Forda są znane z imponującej nośności i zdolności do przewożenia dużych ładunków. Dzięki solidnej konstrukcji i wytrzymałej ramie, mogą obsłużyć duże obciążenia i przyczepy. Ich zdolności holowania są często doceniane przez właścicieli przedsiębiorstw, rolników i osób, które potrzebują niezawodnego pojazdu do pracy.
- Komfort i wyposażenie: Pomimo swojej ciężkiej charakterystyki, F-250, F-350, F-450 i F-550 (2011-2016) oferują również pewne elementy komfortu i wyposażenie. W zależności od wersji i opcji, można znaleźć takie funkcje jak klimatyzacja, system audio, systemy nawigacyjne, skórzane tapicerki, elektryczne sterowanie foteli i wiele innych. Dzięki temu podróżowanie w tych samochodach jest wygodne i satysfakcjonujące.
- Bezpieczeństwo: Ford dba o bezpieczeństwo kierowców i pasażerów, dlatego F-250, F-350, F-450 i F-550 (2011-2016) są wyposażone w różne systemy bezpieczeństwa. Można znaleźć systemy takie jak ABS, ESP, kontrola trakcji, systemy monitorowania ciśnienia w oponach, poduszki powietrzne i wiele innych. Dzięki temu podróżowanie tymi samochodami jest bardziej bezpieczne i pewne.
Ford F-250, F-350, F-450 i F-550 (2011-2016) to wszechstronne samochody ciężarowe, które łączą w sobie siłę, wytrzymałość, funkcjonalność i komfort. Są one idealnym wyborem dla osób, które potrzebują niezawodnego i wydajnego pojazdu do pracy, przewozu ciężkich ładunków lub holowania przyczep.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

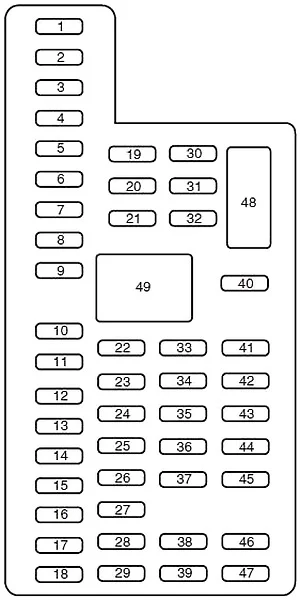

Schemat skrzynki bezpieczników w przedziale pasażerskim

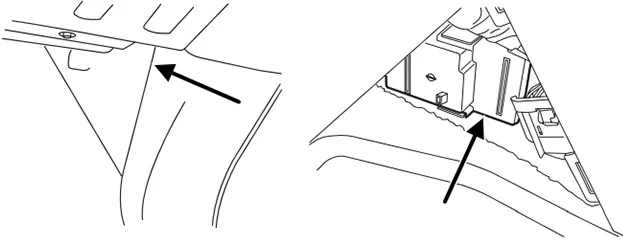

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel do siebie. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | – (zapasowy) |
| 2 | 15 | Przekaźnik upfitter #4 |
| 3 | 30 | Silnik inteligentnego okna pasażera |
| 4 | 10 | Teleskopowy przełącznik lusterka, oświetlenie wewnętrzne, lampa maski |
| 5 | 20 | Szyberdach |
| 6 | 5 | Moduł siedzenia kierowcy |
| 7 | 7,5 | Przełącznik fotela kierowcy, silnik lędźwiowy kierowcy |
| 8 | 10 | Przełącznik zasilania lusterka |
| 9 | 10 | Przekaźnik upfitter #3 |
| 10 | 10 | Przekaźnik uruchamiania/akcesoriów, kanał dostępu klienta |
| 11 | 10 | Klaster instrumentów |
| 12 | 15 | Oświetlenie wewnętrzne, Oświetlone lampy do biegania |
| 13 | 15 | Prawe kierunkowskazy i światła hamowania, Prawy przekaźnik skrętu przyczepy holowniczej |
| 14 | 15 | Lewe kierunkowskazy i światła hamowania, przekaźnik skrętu lewego holowania przyczepy |
| 15 | 15 | Wysoko zamontowane lampy stopu, lampy cofania, przekaźnik awaryjny holowania przyczepy, lusterko wsteczne z sygnałem cofania |
| 16 | 10 | Prawy reflektor świateł mijania |
| 17 | 10 | Lewy reflektor świateł mijania |
| 18 | 10 | Oświetlenie klawiatury, pasywny wskaźnik antykradzieżowy (PATS), pasywny nadajnik-odbiornik antykradzieżowy, moduł sterowania układem napędowym (PCM), blokada zmiany biegów hamulca |
| 19 | 20 | Subwoofer, wzmacniacz (2013-2016) |
| 20 | 20 | Elektryczne zamki do drzwi |
| 21 | 10 | Włącznik/wyłącznik hamulca |
| 22 | 20 | Klakson |
| 23 | 15 | – (zapasowy) |
| 24 | 15 | Moduł sterujący kierownicy, złącze diagnostyczne, moduł radia satelitarnego, przekaźnik lusterek składanych elektrycznie, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy |
| 25 | 15 | – (zapasowy) |
| 26 | 5 | Moduł sterujący kierownicy |
| 27 | 20 | 2011-2012: Wzmacniacz |
| 28 | 15 | Stacyjka |
| 29 | 20 | SYNC®, moduł GPS, panel czołowy radia |
| 30 | 15 | Przekaźnik świateł postojowych, przekaźnik świateł postojowych przyczepy holowniczej |
| 31 | 5 | Sterownik hamulca przyczepy (sygnał hamowania), dostęp klienta |
| 32 | 15 | Szyberdach, lusterka z funkcją automatycznego przyciemniania, falownik, podświetlenie przełącznika blokady drzwi kierowcy i pasażera , silnik inteligentnego okna kierowcy i pasażera, przełącznik szyby pasażera, podświetlenie przełącznika podgrzewanego siedzenia tylnego, przełącznik lusterka teleskopowego |
| 33 | 10 | Moduł kontroli ograniczeń |
| 34 | 10 | Podgrzewany moduł kierownicy, tylny podgrzewany moduł siedzeń |
| 35 | 5 | Wybierz przełącznik zmiany biegów, moduł wspomagania parkowania wstecznego, moduł sterujący hamulca przyczepy |
| 36 | 10 | Przełącznik wyboru zbiornika paliwa |
| 37 | 10 | Grzałka PTC |
| 38 | 10 | Panel czołowy radia (radio bazowe AM/FM) |
| 39 | 15 | Reflektory świateł drogowych |
| 40 | 10 | Lampy postojowe (w lusterkach), Lampy obrysowe dachowe |
| 41 | 7,5 | Wskaźnik wyłączenia poduszki powietrznej pasażera |
| 42 | 5 | – (zapasowy) |
| 43 | 10 | Przekaźnik wycieraczek |
| 44 | 10 | Przełączniki upfitter |
| 45 | 5 | – (zapasowy) |
| 46 | 10 | Kontrola klimatu |
| 47 | 15 | Światła przeciwmgielne, wskaźnik światła przeciwmgielnego (w przełączniku) |
| 48 | 30 | Wyłącznik obwodu: przełącznik szyb elektrycznych, przełącznik szyby tylnej, przełącznik szyberdachu; |
| 49 | Opóźnione akcesorium | |

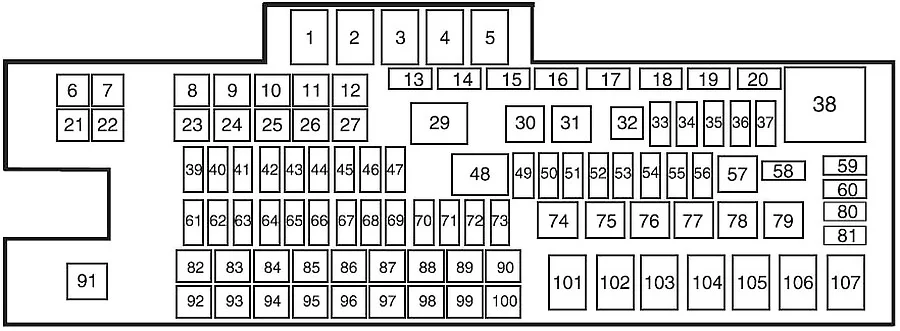

Schemat skrzynki bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 6 | — | – |
| 7 | 50 | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 8 | 30 | Siedzenie pasażera |
| 9 | 30 | Fotel kierowcy |
| 10 | 40 | 2015-2016: Holowanie przyczepy |
| 11 | — | – |
| 12 | 30 | Silnik inteligentnego okna kierowcy |
| 13 | — | – |
| 14 | — | – |
| 15 | — | Dioda: Diesel: pompa paliwa |
| 16 | — | – |
| 17 | 15 | Podgrzewane lustro |
| 18 | — | – |
| 19 | — | – |
| 20 | — | – |
| 21 | — | – |
| 22 | 30 | Hamulec elektryczny do holowania przyczepy |
| 23 | 40 | Silnik dmuchawy |
| 24 | — | – |
| 25 | 30 | Wycieraczki |
| 26 | 30 | Lampy do holowania przyczepy |
| 27 | 25 | Olej napędowy: podgrzewacze mocznika |
| 28 | — | Bar autobusowy |
| 32 | — | – |
| 33 | 15 | Moc pojazdu (VPWR) 1 |
| 34 | 15 | Olej napędowy: Moc pojazdu (VPWR) 2 |
| 20 | Benzyna: Moc pojazdu (VPWR) 2 | |
| 35 | 10 | Moc pojazdu (VPWR) 3 |
| 36 | 15 | Olej napędowy: Moc pojazdu (VPWR) 4 |
| 20 | Benzyna: Moc pojazdu (VPWR) 4 | |
| 37 | 10 | Olej napędowy: Moc pojazdu (VPWR) 5 |
| 39 | 10 | Blokada piasty 4×4 |
| 40 | 15 | Zamek elektroniczny 4×4 |
| 41 | — | – |
| 42 | 20 | Tylne podgrzewane siedzenia |
| 43 | — | – |
| 44 | — | – |
| 45 | 10 | Cewka przekaźnika uruchamiania/uruchamiania |
| 46 | 10 | Olej napędowy: moduł sterowania skrzynią biegów (TCM) utrzymuje moc |
| 47 | 10 | Zasilanie sprzęgła klimatyzacji |
| 49 | 10 | System kamer cofania |
| 50 | 10 | Cewka przekaźnika silnika dmuchawy |
| 51 | — | – |
| 52 | 10 | Elektroniczny moduł sterujący (ECM), moduł sterujący układu napędowego (PCM), uruchomienie/uruchomienie modułu sterującego skrzyni biegów (TCM) |
| 53 | 10 | Moduł 4×4 |
| 54 | 10 | Układ przeciwblokujący (ABS) bieg/start |
| 55 | 10 | Cewka odszraniania tylnej szyby, cewka ładowania akumulatora |
| 56 | 20 | Panel bezpieczników w kabinie pasażerskiej uruchomiony/zasilanie rozruchowe |
| 58 | — | – |
| 59 | — | – |
| 60 | — | – |
| 61 | — | – |
| 62 | — | – |
| 63 | — | – |
| 64 | — | – |
| 65 | — | – |
| 66 | 20 | Pompa paliwowa |
| 67 | — | – |
| 68 | 10 | Cewka przekaźnika pompy paliwa |
| 69 | — | – |
| 70 | 10 | Lampa cofania holowania przyczepy |
| 71 | 10 | Benzyna: odpowietrznik kanistra |
| 72 | 10 | Zasilanie podtrzymujące cewkę przekaźnika PCM/ECM |
| 73 | — | – |
| 80 | — | – |
| 81 | — | – |
| 82 | 20 | Pomocniczy punkt zasilania #2 |
| 83 | 20 | Pomocniczy punkt zasilania nr 1 |
| 84 | 30 | Silnik zmiany biegów 4×4 |
| 85 | 30 | Podgrzewane/chłodzone siedzenia |
| 86 | 25 | Zasilanie cewki ABS |
| 87 | 20 | Pomocniczy punkt zasilania nr 5 |
| 88 | 20 | 2013-2016: Pomocniczy punkt zasilania #6 |
| 89 | 40 | Rozrusznik |
| 90 | 25 | Ładowanie akumulatora do holowania przyczepy |
| 91 | — | – |
| 92 | 20 | Pomocniczy punkt zasilania nr 4 |
| 93 | 20 | Pomocniczy punkt zasilania nr 3 |
| 94 | 25 | Upfitter #1 |
| 95 | 25 | Upfitter #2 |
| 96 | 50 | Pompa ABS |
| 97 | 40 | Inwertor |
| 98 | — | – |
| 99 | 40 | 2013-2016: Falownik tablicy przyrządów |
| 100 | 25 | 2011-2014: Kierunkowskazy holownicze przyczepy |
| 1 | Silnik dmuchawy | |
| 2 | – | |
| 3 | Olej napędowy: podgrzewacze mocznika | |
| 4 | – | |
| 5 | Odszraniacz tylnej szyby, podgrzewane lusterka | |
| 29 | Lampy do holowania przyczepy | |
| 30 | Sprzęgło klimatyzacji | |
| 31 | Wycieraczki | |
| 38 | Olej napędowy: moduł sterujący układu napędowego (PCM) | |
| Benzyna: Elektroniczny moduł sterujący (ECM) | ||
| 48 | Uruchom/start | |
| 57 | Pompa paliwowa | |
| 74 | Kierunkowskazy i światła stop przyczepy z lewej strony | |
| 75 | Kierunkowskazy i światła stop przyczepy z prawej strony | |
| 76 | Lampa zapasowa | |
| 77 | – | |
| 78 | – | |
| 79 | – | |
| 101 | Rozrusznik | |
| 102 | Ładowanie akumulatora do holowania przyczepy | |
| 103 | – | |
| 104 | – | |
| 105 | – | |
| 106 | – | |
| 107 | – | |
