W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2017, 2018, 2019.

Ford F-250, F-350, F-450 i F-550 (2017-2019) to kolejna generacja tych popularnych samochodów ciężarowych od Forda. Oto kilka informacji na temat tych modeli:

  1. Design i wygląd: F-250, F-350, F-450 i F-550 (2017-2019) mają imponujący i nowoczesny wygląd. Charakteryzują się masywną sylwetką, solidną konstrukcją i agresywnymi detalami, które podkreślają ich siłę i wytrzymałość. Mają nowoczesne reflektory LED, dużą atrapę chłodnicy i dynamiczne linie, które nadają im atrakcyjny wygląd.
  2. Moc i wydajność: Te modele oferują różne opcje silnikowe, które zapewniają im imponującą moc i moment obrotowy. Silniki benzynowe i wysokoprężne dostępne w F-250, F-350, F-450 i F-550 (2017-2019) zapewniają imponujące osiągi i wydajność, umożliwiając obsługę ciężkich obciążeń i holowanie przyczep.
  3. Nośność i zdolności holowania: F-250, F-350, F-450 i F-550 (2017-2019) są znane z imponującej nośności i zdolności do przewożenia dużych ładunków. Mają solidną konstrukcję i wytrzymałą ramę, co sprawia, że są idealne do pracy w trudnych warunkach i przewożenia ciężkich obciążeń. Ich zdolności holowania są imponujące i pozwalają na holowanie dużych przyczep i innych pojazdów.
  4. Komfort i wyposażenie: Pomimo swojej ciężkiej charakterystyki, F-250, F-350, F-450 i F-550 (2017-2019) oferują również pewne elementy komfortu i wyposażenie. W zależności od wersji i opcji, można znaleźć takie funkcje jak klimatyzacja, systemy multimedialne, systemy nawigacyjne, skórzane tapicerki, elektrycznie sterowane fotele i wiele innych. Dzięki temu podróżowanie tymi samochodami jest wygodne i komfortowe.
  5. Bezpieczeństwo: Ford kładzie duży nacisk na bezpieczeństwo, dlatego F-250, F-350, F-450 i F-550 (2017-2019) są wyposażone w zaawansowane systemy bezpieczeństwa. Mogą one zawierać takie funkcje jak systemy kontroli trakcji, systemy stabilizacji toru jazdy, systemy monitorowania martwego pola, kamery cofania, systemy wspomagające parkowanie i wiele innych. Dzięki temu podróżowanie tymi samochodami jest bezpieczne i pewne.

Ford F-250, F-350, F-450 i F-550 (2017-2019) to niezawodne i potężne samochody ciężarowe, które są popularne wśród profesjonalistów i osób potrzebujących niezawodnego i wydajnego pojazdu. Zapewniają one imponującą moc, wytrzymałość, nośność i zdolności holowania, jednocześnie oferując komfort i pewność podczas podróży.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford E-Series (2021-2022) - schematy bezpieczników i przekaźników

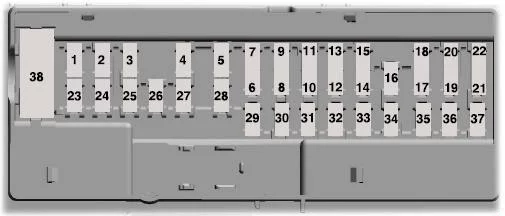

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym. Pociągnij panel ozdobny do siebie i odchyl go na bok, aby go zdjąć. Aby go ponownie zainstalować, dopasuj wypustki do rowków na panelu, a następnie dociśnij go.

Uwaga: Dostęp do panelu bezpieczników może być łatwiejszy, jeśli zdejmiesz listwę wykończeniową.

Ford F-250, F-350, F-450, F-550 (2017-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 7,5 Przełącznik fotela z pamięcią (moc lędźwiowa)
3 20 Przekaźnik odblokowania drzwi kierowcy
4 5 Elektroniczny sterownik hamulca na rynku wtórnym, sterownik hamulca przyczepy Włączanie/wyłączanie hamulca, obwody dostępu klienta
5
6
7
8
9 10 Hamulec wł./wył./przełącznik ciśnieniowy
10
11 5 Moduł bezpieczeństwa połączonego zmysłu
12 7,5 Przedni moduł klimatyzacji
13 7,5 Zestaw wskaźników, inteligentne łącze danych, moduł sterujący kolumny kierownicy
14 10 Rozszerzony moduł ograniczników mocy
15 10 Inteligentne zasilanie złącza łącza danych
16 10 Elektromagnes zwalniający klapę tylną
17 5 Wyświetlacz przezierny
18 5 Przełącznik zapłonu przyciskowy, przełącznik zapłonu, blokada kluczyka
19 7,5 Przełącznik sterowania skrzynią biegów (holowanie/holowanie), przełącznik wyboru zmiany biegów
20 7,5 Aktywny przedni moduł kierowniczy
21 5 Wyświetlacz przezierny, czujnik wilgotności
22 5 Przełącznik Upfitter, Run/Start, przekaźniki WOM
23 10 Opóźnienie akcesoriów, elektryczne szyby, dach księżycowy, przekaźnik elektrycznie składanych lusterek, falownik, podświetlenie przełącznika okna/dachu księżycowego
24 20 Przekaźnik centralnego zamka
25 30 Silnik inteligentnej szyby lewy przedni, moduł strefy drzwi
26 30 Prawy przedni silnik inteligentnego okna, moduł strefy drzwi
27 30 Szyberdach
28 20 Wzmacniacz Sony-10 kanałów
29
30
31 15 Regulowany przełącznik pedałów
32 10 SYNC, moduł GPS, wyświetlacz, odbiornik częstotliwości radiowej
33 20 Radio
34 30 Przekaźnik rozruchowy
35 5 Rozszerzony moduł ograniczników mocy
36 15 System utrzymania pasa ruchu, Automatyczne sterowanie światłami drogowymi, Automatycznie przyciemniane lusterka, Tylne podgrzewane siedzenia, Moduł kamery
37 20 Podgrzewana kierownica
38 30 Wyłącznik obwodu: Tylny przełącznik szyby

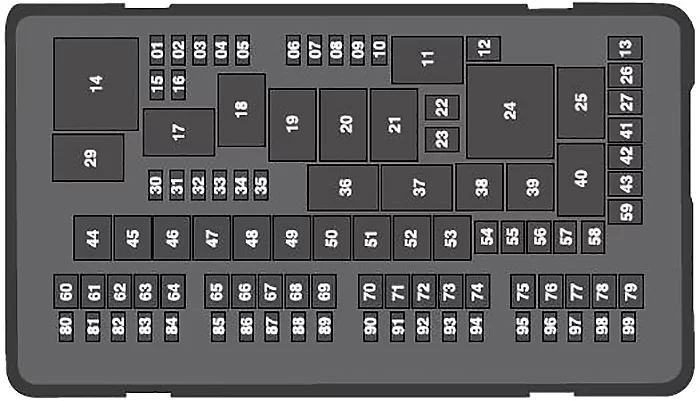

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-250, F-350, F-450, F-550 (2017-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Moduł sterujący układu napędowego
2 20 Emisje (MIL)
3 20 Wentylator chłodzący, sprężarka klimatyzacji, hamulec silnikowy
4 20 Osłona tłumiąca hałas, czujnik masowego przepływu powietrza, emisje, świece żarowe, mocznik
5 15 Moduł sterujący sprężonym gazem ziemnym
6
7
8
9
10 10 Podgrzewane lusterka zewnętrzne
12 40 Podgrzewana tylna szyba
13
15 20 Klakson
16 10 Moc przekaźnika sprzęgła klimatyzacji
22 20 Pomocniczy punkt zasilania nr 5 (tylna konsola), Start-Start
23
26
27 30 Przekaźnik ładowania akumulatora holowniczego przyczepy
30 10 Moduł 4×4
31 5 Adaptacyjny tempomat, Start-Start
32 5 Moduł układu przeciwblokującego, Run-start
33 10 Moduł sterujący układu napędowego (ISPR), rozruch, moduł sterujący silnika, moduł sterujący skrzyni biegów
34 10 System informacji o martwym polu, rozruch, kamera przednia, kamera tylna
35
41 25 Świece żarowe
42 40 Moduł oświetlenia holowniczego przyczepy
43 40 Silnik dmuchawy przedniej
44 50 Moduł jakości napięcia, moduł sterujący nadwozia
45 60 Aktywny przedni układ kierowniczy
46 50 Dodatkowy zespół nagrzewnic powietrza nr 2
47 50 Wentylator chłodzący, dodatkowy zespół nagrzewnic powietrza nr 3
48 50 Moduł sterujący nadwozia RP1 magistrala
49 60 Falownik
50 50 Moduł sterujący nadwozia magistrala RP2
51 60 Zasilanie modułu sterującego nadwozia B+
52 60 Pompa układu przeciwblokującego
53 50 Dodatkowy zespół nagrzewnic powietrza nr 1
54 30 Moduł sterujący hamulca przyczepy
55 30 Klimatyzowany moduł fotela
56 40 Pomocniczy moduł oświetleniowy
57 30 Mocne deski do biegania
58 30 Przekaźnik modułu sterującego sprężonym gazem ziemnym
59 30 Zawór układu przeciwblokującego
60
61 30 Elektrycznie regulowane siedzenie kierowcy
62 20 Pomocniczy punkt zasilania nr 1 (tablica przyrządów)
63 30 Rozrusznik
64 20 Pomocniczy punkt zasilania #2
65 30 Moduł oświetlenia holowniczego przyczepy
66 20 Pomocniczy punkt zasilania nr 3 (konsola środkowa)
67 30 Fotel pasażera zasilany elektrycznie
68 20 Pomocniczy punkt zasilania nr 4 (tylny pojemnik na media)
69 2 0 Moduł 4×4
70
71
72 30 Holowanie przyczepy w lewo/prawo zatrzymanie/skręt
73
74
75 30 Pompa paliwowa
76
77 30 Silnik wycieraczek
78
79 30 Elektrycznie przesuwana tylna szyba
80 25 Moduł 4×4
81 10 Elektromagnes 4×4
82 10 Lusterka teleskopowe elektryczne
83 20 Tylne podgrzewane siedzenia
84 10 Lampy cofania do holowania przyczepy
85
86
87
88 10 Wielokonturowe siedzenia
89
90 10 Moduł światła punktowego
91 10 Moduł interfejsu Upfitter
92
93
94 10 Moduł kontroli skrzyni biegów
95 10 Moduł sterowania układem napędowym utrzymuje moc przy życiu
96 5 Czujnik deszczu
97
98 10 Czujnik alternatora
99 30 Światła postojowe do holowania przyczepy
Przekaźnik
11 Przekaźnik CNG
14 Przekaźnik modułu sterującego układu napędowego
17 Przekaźnik podgrzewanej tylnej szyby i podgrzewanych lusterek
18
19
20 Dodatkowy zespół nagrzewnic powietrza #1 przekaźnik
21
24 Przekaźnik wentylatora chłodzącego,
Dodatkowy zespół nagrzewnic powietrza #3 przekaźnik
25 Przekaźnik mocy modułu świec żarowych
29 Przekaźnik rozruchowy
36 Przekaźnik silnika dmuchawy
37 Przekaźnik ładowania akumulatora holowniczego przyczepy
38 Przekaźnik sprzęgła sprężarki klimatyzacji
39 Przekaźnik klaksonowy
40 Dodatkowy zespół nagrzewnic powietrza nr 2 przekaźnik
