Ford F-150, F-250, F-350 (1987-1991) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150, F-250, F-350 z lat: 1987, 1988, 1989, 1990, 1991. Ford F-150, F-250 i F-350 (1987-1991) to trzy popularne modele samochodów ciężarowych z serii F-od Forda. Oto kilka informacji na temat tych modeli: Konstrukcja i wygląd: Ford F-150, F-250 i F-350 (1987-1991) […]

06/24/2023
Czas czytania: 3 minut
Ford F-150, F-250, F-350 (1987-1991) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150, F-250, F-350 z lat: 1987, 1988, 1989, 1990, 1991.

Ford F-150, F-250 i F-350 (1987-1991) to trzy popularne modele samochodów ciężarowych z serii F-od Forda. Oto kilka informacji na temat tych modeli:

  1. Konstrukcja i wygląd: Ford F-150, F-250 i F-350 (1987-1991) charakteryzują się charakterystycznym wyglądem typowym dla samochodów ciężarowych tamtej epoki. Mają masywne nadwozia, szeroką atrapę chłodnicy i kanciaste kształty. Ich konstrukcja oparta jest na solidnej ramie, która zapewnia wytrzymałość i trwałość w różnych warunkach jazdy.
  2. Silniki: W tych modelach Forda F-Series (1987-1991) oferowane były różne opcje silnikowe, które zapewniały różne poziomy mocy i momentu obrotowego. Były dostępne silniki benzynowe, takie jak V6 i V8, które były odpowiednie do codziennej jazdy, a także silniki V8 o większej pojemności, które zapewniały większą moc dla zadań wymagających.
  3. Przestrzeń i funkcjonalność: Ford F-150, F-250 i F-350 (1987-1991) oferowały przestronne kabiny, które mogły pomieścić kierowcę i pasażerów w komfortowych warunkach. Istniały różne konfiguracje kabiny, takie jak kabina jednoosobowa, kabina SuperCab (z dodatkowymi drzwiami wstecznymi) i kabina Crew (pełnowymiarowa kabina czteroosobowa). Przestrzeń ładunkowa była również obszerna i dostosowana do różnych potrzeb, z opcjami takimi jak platformy ładunkowe, skrzynie narzędziowe i systemy mocowania ładunku.
  4. Wyposażenie i technologie: Mimo że lata produkcji tych modeli przypadają na koniec lat 80. i początek lat 90., Ford F-150, F-250 i F-350 (1987-1991) oferowały pewne podstawowe funkcje i wyposażenie. Można było spodziewać się takich opcji jak systemy audio, klimatyzacja, elektryczne sterowanie szyb i lusterek, a także różne systemy bezpieczeństwa.
  5. Wytrzymałość i trwałość: Ford F-Series (1987-1991) słynie z solidnej konstrukcji i trwałości. Te modele były popularne zarówno wśród klientów indywidualnych, jak i wśród klientów flotowych, którzy potrzebowali niezawodnych i wytrzymałych pojazdów do pracy w różnych branżach, takich jak budownictwo, rolnictwo czy przemysł.
Zobacz także:  Ford Escape IV (2020-2022) - schematy bezpieczników i przekaźników

Ford F-150, F-250 i F-350 (1987-1991) są częścią długiej i cenionej tradycji serii F-od Forda. Są one doceniane za swoją solidność, wytrzymałość i zdolność do wykonywania różnorodnych zadań. Mimo upływu czasu, te modele nadal mają swoje miejsce wśród miłośników samochodów ciężarowych i są uznawane za ikony na drogach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Fusion I (2010-2012) - schematy bezpieczników i przekaźników

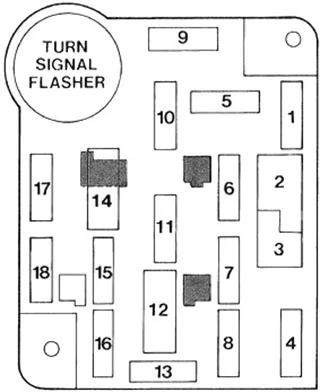

Schemat skrzynki bezpieczników w przedziale pasażerskim

Ford F-150, F-250, F-350 (1987-1991) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Światła stopu, światła awaryjne, kontrola prędkości
2 7 Wyłącznik obwodu: silnik wycieraczek szyby przedniej
3  –
4 15 Główny włącznik światła, światła zewnętrzne, oświetlenie tablicy przyrządów
5 15 Kierunkowskazy, światła cofania, skrzynia biegów z nadbiegiem, oświetlenie mapy dachu
6 15 Kontrola prędkości, akcesoria i napęd na 4 koła, sterowanie akumulatorem pomocniczym, zegar cyfrowy, odmgławiacz tylnej szyby, sterowanie gaźnikiem ze sprzężeniem zwrotnym (4,9 l), przełącznik wycieraczek przedniej szyby, elektroniczny moduł kontroli zmiany biegów, tylne hamulce przeciwblokujące
7  –
8 15 Światła dzięki uprzejmości, światła kopuły, światło ładunku, oświetlenie schowka na rękawiczki, brzęczyk ostrzegawczy, radio
9 30 Grzałka lub nagrzewnica klimatyzacji
10 5 Oświetlenie instrumentów (radio, zestaw wskaźników, przełącznik wycieraczek i spryskiwaczy, przełącznik nadbiegu, przełącznik zmiany biegów 4WD, sterowanie ogrzewaniem klimatyzacji, odmgławiacz tylnej szyby, popielniczka, zapalniczka), główny włącznik światła, przyciemnianie zegara, przyciemnianie wyświetlacza radia
20 Tylne hamulce przeciwblokujące
11 15 Oświetlenie radia i zegara, oświetlenie przełącznika reflektorów
10 Radio
12 30 Wyłącznik obwodu: zamki do drzwi zasilania
25 Kontrola skrzynki transferowej
25 Elektryczna szyba tylnej klapy, elektryczne lusterka
13 5 Oświetlenie tablicy rozdzielczej
14 30 Wyłącznik automatyczny: Okna elektryczne
25 Okno zasilania tylnej klapy
15 10 Dodatkowy zbiornik paliwa, przełącznik
16 30 Przekaźnik klaksonu (z tempomatem), zworka przekaźnika klaksonu (bez tempomatu), zapalniczka, kontrola prędkości, oświetlenie popielniczki
20 Róg, zapalniczka
10 Klakson
17 5 Podświetlenie instrumentu, przyciemnianie wyświetlacza zegara i radia
20 Tylne hamulce przeciwblokujące
18 15 Klaster, brzęczyk pasów bezpieczeństwa, wskaźniki ostrzegawcze, obrotomierz, kontrola świec żarowych w silnikach wysokoprężnych (6,9 l, 7,3 l), wskaźniki oleju napędowego (6,9 l, 7,3 l), elektroniczne sterowanie silnikiem (EWG), obwody gaźnika, grzałka ssania, sterowanie elektryczne pompy paliwa (7,5 l), podwójny rezystor diodowy ostrzegający o hamowaniu, przełącznik ostrzegawczy niskiego podciśnienia (6,9 l, 7,3 l)
