Ford F-150 (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2023. Ford F-150 (2023) to jedna z najnowszych generacji popularnego pick-upa z serii F-150. Oto kilka informacji na temat Forda F-150 (2023): Konstrukcja: Ford F-150 (2023) został zbudowany z wykorzystaniem lekkich materiałów, takich jak stop aluminium, co przyczyniło się […]

06/24/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2023.

Ford F-150 (2023) to jedna z najnowszych generacji popularnego pick-upa z serii F-150. Oto kilka informacji na temat Forda F-150 (2023):

  1. Konstrukcja: Ford F-150 (2023) został zbudowany z wykorzystaniem lekkich materiałów, takich jak stop aluminium, co przyczyniło się do redukcji masy pojazdu i zwiększenia wydajności paliwowej. Nowa konstrukcja wprowadza innowacyjne rozwiązania, takie jak ramy z wysokotwardego stali i elementy aerodynamiczne, które poprawiają zarówno wytrzymałość, jak i aerodynamikę pojazdu.
  2. Silniki: Ford F-150 (2023) oferuje różne opcje silnikowe, które zapewniają różne poziomy mocy i elastyczności jazdy. Do dyspozycji są silniki benzynowe, takie jak silnik V6 EcoBoost, silnik V8 i silnik V6 Power Stroke Turbo Diesel. Każdy silnik zapewnia imponujące osiągi, zarówno pod względem mocy, jak i momentu obrotowego.
  3. Wyposażenie i technologie: Ford F-150 (2023) oferuje bogate opcje wyposażenia i zaawansowane technologie, aby zapewnić komfort, wygodę i bezpieczeństwo. Można spodziewać się takich funkcji jak systemy multimedialne z dużym ekranem dotykowym, systemy audio premium, systemy nawigacji, systemy komunikacji, asystent parkowania, kamery 360 stopni, adaptacyjny tempomat, systemy bezpieczeństwa i wiele innych.
  4. Przestrzeń i funkcjonalność: Ford F-150 (2023) oferuje przestronne i komfortowe wnętrze, które zapewnia wygodne miejsca dla kierowcy i pasażerów. Dostępne są różne konfiguracje kabiny, takie jak kabina jednoosobowa, kabina SuperCab (rozciągnięta) i kabina SuperCrew (4 drzwi). Przestrzeń ładunkowa jest obszerna i wyposażona w różne udogodnienia, takie jak systemy mocowania ładunku, składane siedzenia tylnego rzędu i wiele innych.
  5. Wytrzymałość i trwałość: Pomimo lekkiej konstrukcji, Ford F-150 (2021-2022) zapewnia solidność i wytrzymałość, aby sprostać wymaganiom pracy ciężkich i trudnych warunków terenowych. Konstrukcja została opracowana, aby zwiększyć wytrzymałość ramy i elementów nadwozia, zapewniając jednocześnie optymalną ochronę kierowcy i pasażerów.
  6. Zrównoważona wydajność: Ford F-150 (2023) wprowadza również opcje napędu hybrydowego, które pozwalają na bardziej zrównoważoną i ekonomiczną jazdę. Systemy hybrydowe zapewniają większą efektywność paliwową, redukując emisję spalin i zmniejszając zużycie paliwa.
Zobacz także:  Ford Transit Custom i Tourneo Custom (2019-2020) - schematy bezpieczników i przekaźników

Ford F-150 (2023) jest kontynuacją długiej i cenionej tradycji serii F-150. Jest on przeznaczony zarówno dla klientów indywidualnych, poszukujących niezawodnego i wszechstronnego pick-upa, jak również dla klientów flotowych, którzy potrzebują pojazdu do różnych zadań zawodowych. To pojazd, który łączy w sobie niezawodność, wydajność, innowacyjne technologie i wytrzymałość, aby sprostać wymaganiom zarówno w mieście, jak i na odkrytych trasach czy placach budowy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford F-150 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 10 A Przełącznik szyby kierowcy – opóźnione podawanie akcesoriów. Szyberdach. Przesuwany przełącznik tylnej szyby.
3 7,5 A Bezprzewodowy moduł ładowania akcesoriów.
4 20 A Nie używany (zapas).
5 Nieużywany.
6 10 A Przełącznik szyby kierowcy – cały czas zasilany.
7 10 A Moduł zmiany biegów.
8 5 A Moduł sterujący telematyki. Moduł sterowania elektryczną klapą tylną.
9 5 A Czujnik nachylenia.
10 Nieużywany.
11 Nieużywany.
12 7,5 A Moduł kontroli klimatu.
13 7,5 A Klaster instrumentów. Moduł sterujący kolumny kierownicy.
14 15A Moduł Frunka.
15 15A Zintegrowany moduł sterujący. Moduł interfejsu protokołu akcesoriów.
16 Nieużywany.
17 7,5 A Nie używany (zapas).
18 7,5 A Nie używany (zapas).
19 5 A Przełącznik reflektorów. Moduł Bluetooth o niskim zużyciu energii.
20 5 A Przełącznik uruchamiania
21 5 A Przełącznik hamulca przyczepy.
22 5 A Nie używany (zapas).
23 30 A Moduł sterujący drzwiami kierowcy.
24 30 A Szyberdach. Moduł osłony przeciwsłonecznej.
25 20 A Nie używany (zapas).
26 30 A Moduł sterujący drzwiami pasażera.
27 30 A Nie używany (zapas).
28 30 A Wzmacniacz.
29 15A Regulowany przełącznik pedału. 12-calowy wyświetlacz. 15-calowy wyświetlacz.
30 5 A Nie używany (zapas).
31 10 A Monitor stanu kierowcy. Moduł nadajnika-odbiornika radiowego.
32 20 A Centralna brama z ulepszeniami radiowymi.
33 Nieużywany.
34 30 A Przekaźnik pracy/rozruchu.
35 5 A Nie używany (zapas).
36 15A Moduł ogrzewania tylnych siedzeń. Moduł sterujący kolumny kierownicy. Samościemniające się lusterko.
37 20 A Nie używany (zapas).
38 30A wyłącznik automatyczny Przełączniki tylnej szyby.
Zobacz także:  Ford B-MAX (2012-2017) - schematy bezpieczników i przekaźników

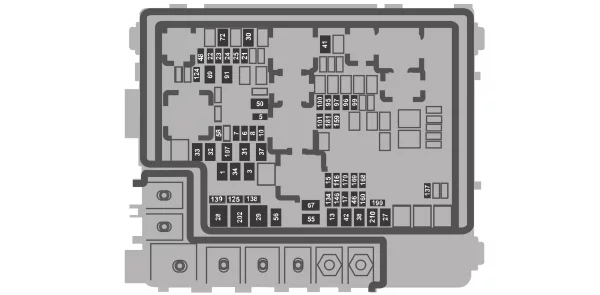

Skrzynka bezpieczników w komorze silnika

Ford F-150 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Moduł kontroli nadwozia.
3 40 A Moduł kontroli nadwozia.
5 5 A Podstawowy moduł sterujący napędem. Moduł sterowania napędem pomocniczym.
6 25 A Moduł sterujący układu napędowego.
7 20 A Pompa chłodząca nagrzewnicę modułu sterującego zespołu napędowego.
8 20 A Moduł sterujący klimatyzacji. Aktywna przesłona kraty. Silnik falbany przedniego zderzaka. Cewka przekaźnika wentylatora elektrycznego.
10 10 A Pomocniczy punkt zasilania.
13 40 A Silnik dmuchawy.
15 25 A Klakson.
17 5 A Wskaźnik stanu portu ładowania.
21 10 A Nie używany (zapas).
22 10 A Elektroniczny moduł wspomagania kierownicy.
23 10 A Moduł układu przeciwblokującego.
24 10 A Podstawowy moduł sterujący napędem. Moduł sterowania napędem pomocniczym. Moduł sterujący układu napędowego.
25 10 A Moduł kamery przyczepy. System monitorowania ciśnienia w oponach przyczepy. Kontrola kołysania przyczepy.
27 25 A Pompa płynu głównego modułu sterowania napędem.
28 50 A Moduł układu przeciwblokującego.
29 50 A Moduł układu przeciwblokującego.
30 40 A Moduł fotela kierowcy .
31 30 A Elektryczne siedzenie pasażera.
32 20 A Punkt mocy.
33 20 A Nie używany (zapas).
34 20 A Pomocniczy punkt zasilania.
37 30 A Moduł elektrycznej klapy tylnej.
38 40 A Moduł kontroli klimatu.
41 25 A Ogrzewana tylna szyba.
42 30 A Moduł sterujący hamulca przyczepy.
46 10 A Moduł sterujący ładowarką akumulatorów.
48 20 A Moduł ogrzewania tylnych siedzeń.
50 40 A Podświetlenie podgrzewania.
55 30 A Światła postojowe do holowania przyczepy.
56 20 A Światła stopu holowania przyczepy.
58 10 A Światła cofania przyczepy holowniczej.
67 25 A Pompa płynu modułu sterującego napędu pomocniczego.
69 30 A Silnik wycieraczek przednich.
72 40 A Moduł przedniego bagażnika.
91 20 A Moduł oświetlenia holowniczego przyczepy.
95 15A Podstawowy moduł sterujący napędem.
96 20 A Pompa płynu chłodzącego.
97 10 A Czujnik ciśnienia i temperatury klimatyzacji. Moduł chłodzenia akumulatora wysokiego napięcia.
99 15A Moduł sterowania napędem pomocniczym. Wysokonapięciowy grzejnik o dodatnim współczynniku temperaturowym.
100 25 A Reflektor lewy.
101 25 A Reflektor prawy.
107 30 A Moduł oświetlenia holowniczego przyczepy.
116 10 A Drugi moduł sterujący ładowarki akumulatora.
124 5 A Czujnik deszczu.
125 10 A Inteligentna ładowarka USB 1. Inteligentna ładowarka USB 2.
134 25 A Fotel kierowcy wielokonturowy. Fotel pasażera wielokonturowy .
137 20 A Zaawansowany moduł systemu wspomagania kierowcy. Kamera tylna ze światłem stopu zamontowana wysoko.
138 10 A Elektrozawór zwalniający tylną klapę.
139 5 A Inteligentna ładowarka USB 3.
146 15A Moduł kontroli energii akumulatora.
159 5 A Przetwornica prądu stałego/prądu stałego.
160 10 A Inteligentne złącze łącza danych.
168 15A Moduł kontroli energii akumulatora. Sygnalizator dla pieszych.
169 20 A Pompa płynu chłodzącego.
170 20 A Pompa płynu chłodzącego akumulatora wysokiego napięcia.
181 5 A Moduł sterujący reflektorami.
190 5 A Nie używany (zapas).
202 60 A Moduł kontroli nadwozia.
210 30 A Moduł kontroli nadwozia.
Zobacz także:  Ford Escape III (2018-2019) - schematy bezpieczników i przekaźników
