Ford Explorer Sport Trac I (2000-2005) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer Sport Trac I z lat: 2000, 2001, 2002, 2003, 2004, 2005.

Ford Explorer Sport Trac I to unikalny samochód, który łączy w sobie cechy SUV-a i pick-upa. Był on produkowany w latach 2001-2005 i stanowił połączenie przestronnego wnętrza i wygody Explorera z możliwościami przewozu ładunków charakterystycznymi dla pick-upa. Oto kilka informacji na temat Forda Explorer Sport Trac I:

Design: Sport Trac I charakteryzuje się charakterystycznym wyglądem, który w dużej mierze przypomina Forda Explorera, z pewnymi modyfikacjami w obszarze tylnej części pojazdu. Posiada cztery drzwi, a przestrzeń ładunkowa jest zintegrowana z kabiną pasażerską, tworząc jednolity i spójny wygląd.
Przestrzeń pasażerska: Wnętrze Forda Explorer Sport Trac I jest przestronne i oferuje wygodne miejsca dla kierowcy i pasażerów. Może pomieścić pięć osób, a tylna kanapa może być składana w celu zwiększenia przestrzeni ładunkowej.
Przestrzeń ładunkowa: Jednym z wyróżniających się elementów Sport Traca I jest jego przestrzeń ładunkowa. Posiada ona otwieraną klapę, umożliwiającą łatwe załadunek i rozładunek przedmiotów. Przestrzeń ładunkowa jest wyściełana tworzywem o zwiększonej odporności, co zapewnia ochronę przed zarysowaniami i uszkodzeniami.
Napęd i osiągi: Ford Explorer Sport Trac I jest dostępny z napędem na przednią oś lub na cztery koła. Jest wyposażony w silniki benzynowe o różnych pojemnościach i mocach, które zapewniają odpowiednie osiągi zarówno na drogach asfaltowych, jak i w terenie. Sport Trac I może być również wyposażony w systemy kontroli trakcji i stabilizacji, które poprawiają jego zdolności do poruszania się w różnych warunkach drogowych.
Wyposażenie i technologie: W zależności od wersji i opcji wyposażenia, Sport Trac I może oferować różne funkcje i technologie. Może być wyposażony w systemy audio, systemy nawigacji, tempomat, klimatyzację, a także opcje konnektory i systemy bezpieczeństwa.
Wielofunkcyjność: Ford Explorer Sport Trac I został zaprojektowany z myślą o wielofunkcyjności. Dzięki połączeniu przestronnej kabiny pasażerskiej i przestrzeni ładunkowej, Sport Trac I jest idealnym samochodem dla osób, które potrzebują zarówno wygodnego transportu dla pasażerów, jak i możliwości przewozu większych przedmiotów.

Warto pamiętać, że opisane informacje dotyczą ogólnego obrazu Forda Explorer Sport Trac I i mogą różnić się w zależności od konkretnego rocznika i wersji. Jeśli jesteś zainteresowany konkretnym modelem, zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Ford Explorer VI (2023) - schematy bezpieczników i przekaźników

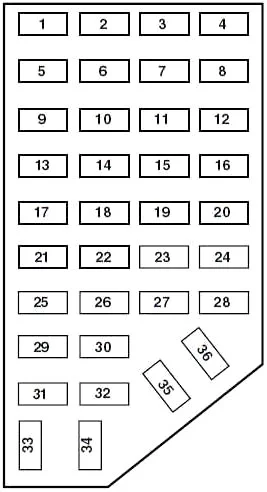

Skrzynka bezpieczników w przedziale pasażerskim

Wyciągnij panel, aby uzyskać dostęp do panelu bezpieczników w przedziale pasażerskim.

Ford Explorer Sport Trac I (2000-2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5	Lusterka, lampy samochodowe (2002-2003)
2	5	2000-2001: Pomoc. Wysoka lampa stopu
	7,5	2002-2003: Klaster, lampa samochodowa. Ogólny moduł elektroniczny (GEM), dostęp bezkluczykowy, 4×4
	15	2004-2005: Zapłon
3	7,5	2000-2001: Lewe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
3	7,5	2002-2005: Przyczepa do holowania prawych świateł stop/zakręt
4	15	2000-2001: Subwoofer
	7,5	2002-2003: Rozrusznik
	7,5	2004-2005: Nieużywany
5	15	2000-2001: Nieużywany
5	15	2002-2005: Lampy postojowe, lampy samochodowe, ściemnianie tablicy przyrządów, holowanie przyczepy
6	15	2000-2001; Z tylną dmuchawą: przekaźnik silnika dmuchawy, monitor diagnostyczny poduszki powietrznej
	7,5	2000-2001; Bez tylnej dmuchawy: Monitor diagnostyczny poduszki powietrznej
	7,5	2002-2005: Poduszki powietrzne (2002-2003), Klaster
7	7,5	2000-2001: Prawe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
7	7,5	2002-2005: Lewe światła stopu/zakrętu przyczepy holowniczej
8	7,5	2000-2001: Nieużywany
		2002-2003: Klaster, Audio, GEM
		2004-2005: Nieużywany
9	7,5	2000-2001: Przełącznik położenia pedału hamulca
9	7,5	2002-2005: Kontrola prędkości, układ przeciwblokujący (ABS), 4×4, moduł sterowania układem napędowym (PCM), blokada parkowania, dostęp bezkluczykowy
10	7,5	2000-2001: Zespół kontroli prędkości/wzmacniacza, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszanki, zespół nagrzewnicy klimatyzacji, migacz, konsola górna, moduł 4X4
	15	2002-2003: Zapłon, IPATS
	10	2004-2005: Poduszki powietrzne
11	7,5	2000-2001: Zestaw wskaźników, moduł 4X4
	15	2002-2003: Subwoofer
	15	2004-2005: Klimatyzacja, Tylna kontrola klimatu
12	7,5	Przekaźnik pompy spryskiwacza
	15	2002-2003: Poduszki powietrzne, klimatyzacja, tylna klimatyzacja
	15	2004-2005: Nieużywany
13	15	2000-2001: Przełącznik położenia pedału hamulca, przełącznik ciśnienia hamulca
		2002-2003: Lampy stopu, kontrola prędkości, pomocnicza centralna lampa stopu (CHMSL)
		2004-2005: Subwoofer
14	10	2000-2001: Moduł 4-kołowego układu przeciwblokującego (4WABS)
	10	2002-2003: Nieużywany
	7,5	2004-2005: Klaster, wejście bez klucza, 4×4
15	7,5	2000-2001: Klaster instrumentów
	7,5	2004-2005: Kierunkowskazy, Blokada parkowania, Konsola podsufitowa, Klimatyzacja, 4×4, Kontrola prędkości
	15	2002-2003: moduł 4×4
16	30	2000-2001: Silnik wycieraczek szyby przedniej, przekaźnik wycieraczek, przekaźnik pracy wycieraczek/przekaźnik parkowania
	7,5	2002-2003: Kierunkowskazy, Blokada parkowania, Konsola podsufitowa, Klimatyzacja, 4×4, Kontrola prędkości
	7,5	2004-2005: Nieużywany
17	20	2000-2004: Zapalniczka do cygar, złącze łącza danych
17	20	2005: Nieużywany
18	25	2000-2001: Zamki do drzwi elektrycznych
	20	2002-2003: Zamki elektryczne, dostęp bezkluczykowy
	15	2004: Nieużywany
	15	2005: Lampy stopu, migacze
19	25	2000-2001: Dioda mocy PCM
	15	2002-2003: Lampy do holowania przyczepy
	15	2004-2005: Lampy do jazdy dziennej (DRL), lampy cofania, PCM
20	7,5	2000-2001: Ogólny moduł elektroniczny (GEM), radio, przekaźnik dachu księżycowego, przekaźnik okna zasilania, tylne okno wyłączania zasilania
	15	2002-2003: Światła do jazdy dziennej (DRL), światła cofania, PCM
	15	2004-2005: Nieużywany
21	15	2000-2002: Migacz (światła awaryjne)
	20	2003: Podgrzewane siedzenia
	20	2004-2005: Nieużywany
22	20	2000-2004: Pomocnicze gniazdo zasilania
22	20	2005: Moduł bezpieczeństwa/zamki zasilania
23	10	2000-2001: Nieużywany
	10	2002: Podkładki przednie
	7,5	2003: Podkładki przednie
	7,5	2004-2005: Nieużywany
24	7,5	2000-2001: Przekaźnik przerwania rozrusznika, zabezpieczenie przed kradzieżą
	7,5	2004-2005: Rozrusznik
	30	2002-2003: Wycieraczka przednia
25	7,5	2000-2001: Ogólny moduł elektroniczny (GEM), zestaw wskaźników, Securi-Lock
		2002-2003: Klaster, GEM
		2004-2005: Klaster, 4×4
26	10	Oświetlenie wewnętrzne, Oszczędzanie akumulatora
27	15	2000-2001: DRL, przełącznik lamp cofania, czujnik DTR
	7,5	2002-2003: Audio, Okna, GEM, Szyberdach, Tylna szyba
	7,5	2004-2005: Klaster, opóźnione akcesorium, przednia wycieraczka
28	7,5	2000-2001: Radio
	7,5	2004-2005: Klaster, Audio
	15	2002: Tylna wycieraczka (na szybie)
	15	2003: Nieużywany
29	20	Audio, tylne audio
30	25	2000-2003: Fotele elektryczne
30	25	2004-2005: Nieużywany
31	5	2000-2001: Silnik dmuchawy tylnej
		2002: Tylna kontrola klimatu
		2003: Przyciemnianie deski rozdzielczej (XLS)/sterowanie tylnym dźwiękiem (XLT)
		2004-2005: Tylna kontrola klimatu
32	5	2000-2001: Nieużywany
32	5	2002-2005: Pomocnicza centralna lampa stopu (CHMSL)
33	15	2000-2001: Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
33	15	2002-2005: Reflektory świateł drogowych
34	5	2000-2001: Tylny zintegrowany panel sterowania
		2002-2003: Tylny dźwięk
		2004-2005: Nieużywany
35	15	2000-2001: Moduł 4X4
35	5	2002-2005: moduł ABS
36	15	2000-2001: Przekaźnik holowniczy przyczepy
36	15	2002-2005: Nieużywane

Zobacz także: Ford Edge I (2010) - schematy bezpieczników i przekaźników

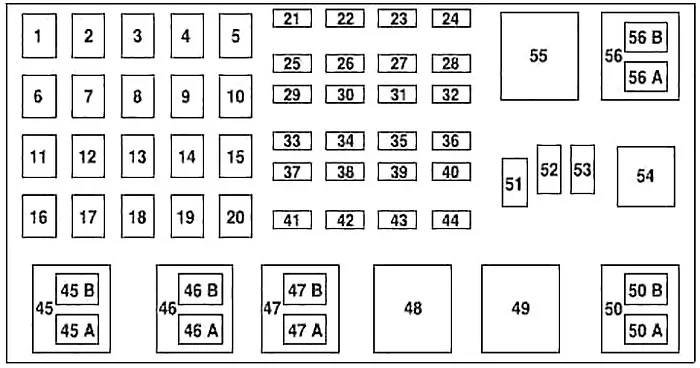

Skrzynka rozdzielcza zasilania

Ford Explorer Sport Trac I (2000-2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50	Panel bezpieczników
2	50	2000-2002: Nieużywany
		2003: Najlepszy system audio
		2004-2005: nie używany
3	30	2000-2001: Wyłączanie tylnego okna
	30	2004-2005: Sterowanie układem napędowym
	20	2002-2003: Wyłączanie tylnej szyby, dach księżycowy
4	20	2000-2004: nieużywany
4	20	2005: Punkt mocy
5	20	2000-2003: Nieużywany
		2004: Pompa paliwa
		2005: Nieużywany
6	50	2000-2003: Silnik pompy ABS
6	50	2004-2005: nie używany
7	30	200-2003: Sterowanie układem napędowym
7	40	2004-2005: Silnik dmuchawy
8	30	2000-2003: Nieużywany
8	30	2004-2005: Rozrusznik
9	20	2000-2003: Nieużywany
9	20	2004-2005: Silnik wycieraczek
10	20	2000-2003: Nieużywany
10	20	2004-2005: Tylne okno/dach
11	50	2000-2003: Wyłącznik zapłonu
11	50	2004-2005: Dźwięk adrenaliny
12	—	Nieużywany
13	20	2000-2003: Silnik 4X4
13	20	2004-2005: nie używany
14	25	2000-2003: Nieużywany
14	25	2004-2005: Przełącznik zapłonu
15	20	2000-2003: Nieużywany
15	20	2004-2005: Tylny punkt zasilania
16	40	2000-2003: Silnik dmuchawy
16	50	2004-2005: Silnik pompy układu przeciwblokującego (ABS)
17	—	Nieużywany
18	30	2000-2003: Nieużywany
		2004: moduł ABS
		2005: Nieużywany
19	20	2000-2004: nieużywany
19	20	2005: Zapalniczka, OBD II
20	20	2000-2003: Nieużywany
20	20	2004-2005: silnik 4×4
21	10	2000-2003: Pamięć PCM
	10	2004: Nieużywany
	30	2005: moduł ABS
22	15	2000-2003: Klakson
22	15	2004-2005: moduł 4×4
23	20	2000-2003: Silnik pompy paliwa
23	15	2004-2005: Holowanie przyczepy
24	25	2000-2003: Reflektory
24	10	2004-2005: Pamięć modułu sterowania układem napędowym (PCM)
25	10	2000-2003: Elektromagnes sprzęgła klimatyzacji
25	10	2004-2005: nie używany
26	20	2000-2003: Nieużywany
		2004: Zamki do drzwi
		2005: Nieużywany
27	20	2000-2003: Tylny punkt zasilania
27	15	2004-2005: Lampy do jazdy dziennej (DRL)
28	30	2000-2003: Moduł 4WABS
28	10	2004-2005: Elektromagnes sprzęgła klimatyzacji
29	15	2000-2003: Lampy przeciwmgielne
29	25	2004-2005: Reflektory
30	20	2000-2004: nieużywany
30	20	2005: Pompa paliwa
31	15	2000-2003: Lampy do jazdy dziennej (DRL)
31	15	2004-2005: Lampy przeciwmgielne
32	15	2000-2003: Nieużywany
32	15	2004-2005: Podgrzewane czujniki tlenu w spalinach (HEGO) i solenoidy
33	15	2000-2001: Lampy parkowania
33	15	2002-2005: Nieużywany
34	15	2000-2003: Nieużywany
		2004: Lampy stopu
		2005: Nieużywany
35	15	2000-2003: Nieużywany
35	15	2004-2005: Klakson
36	10	2000-2003: Nieużywany
36	10	2004-2005: Automatyczna skrzynia biegów
37	—	Nieużywany
38	10	Lewe światło mijania
39	10	2000-2003: Nieużywany
39	10	2004-2005: Opóźnione akcesoria
40	15	2000-2003: Nieużywany
40	15	2004-2005: Wtryskiwacze, czujnik masowego przepływu powietrza (MAF)
41	15	2000-2003: Podgrzewane czujniki tlenu
41	15	2004-2005: nie używany
42	10	Prawe światło mijania
43	2	2000-2003: Nieużywany
43	2	2004-2005: Kontrola prędkości
44	2	2000-2002: Nieużywany
	2	2003: Kontrola prędkości
	15	2004-2005: PCM
47A	20	2000-2001: Okna/Dach
		2002-2004: Okna
		2005: Okna, Siedzenia
47B	20	2000-2003: Nieużywany
		2004: Siedzenia
		2005: Nieużywany
Przekaźnik
45A	2000-2003: Przekaźnik wysokiego/niskiego poziomu wycieraczek
45A	2004-2005: Przekaźnik świateł przeciwmgielnych
45B	2000-2003: Przekaźnik pracy wycieraczek/przekaźnik postojowy
	2004: Nieużywany
	2005: Przekaźnik elektromagnetyczny sprzęgła klimatyzacji
46A	2000-2001: Przekaźnik lampy postojowej
	2002-2003: Nieużywany
	2004-2005: Przekaźnik holowniczy przyczepy
46B	2000-2001: Przekaźnik pompy spryskiwacza przedniego
	2002-2004: Nieużywany
	2005: Przekaźnik pompy paliwa
48	Przekaźnik bezpieczeństwa okna
49	2000-2004: Przekaźnik rozrusznika
50A	2000-2004: nieużywany
50B	2000-2004: Przekaźnik pompy paliwa
54	Przekaźnik PCM
55	Przekaźnik dmuchawy
56A	2000-2003: Elektromagnes sprzęgła klimatyzacji
56A	2004: Nieużywany
56B	2000-2003: Przekaźnik klaksonowy
56B	2004: Przekaźnik elektromagnetyczny sprzęgła klimatyzacji
56	2005: Przekaźnik rozrusznika
Dioda
51	2000-2003: Nieużywany
51	2004-2005: Rezystor włączania/wyłączania hamulca (BOO) (rezystor 750 omów)
52	2000-2003: Nieużywany
52	2004-2005: Dioda sprzęgła klimatyzacji
53	Dioda PCM
