Ford Explorer Sport Trac II (2006-2010) – schematy bezpieczników i przekaźników
Rocznik 2006-2010
Zaktualizowano 24.06.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer Sport Trac II z lat: 2006, 2007, 2008, 2009, 2010.
Ford Explorer Sport Trac (2006-2010) to druga generacja tego nietypowego samochodu, który łączy w sobie cechy SUV-a i pick-upa. Oto kilka informacji na temat Forda Explorer Sport Trac (2006-2010):
- Design: Druga generacja Sport Traca charakteryzuje się masywnym i muskularnym wyglądem, który nawiązuje do SUV-a Explorer. Posiada cztery drzwi i przestrzeń ładunkową zintegrowaną z kabiną pasażerską, co nadaje mu unikalny wygląd. W porównaniu do pierwszej generacji, Sport Trac (2006-2010) jest nieco większy i bardziej wyrafinowany pod względem stylistycznym.
- Przestrzeń pasażerska: Wnętrze Forda Explorer Sport Trac (2006-2010) jest przestronne i oferuje wygodne miejsca dla kierowcy i pasażerów. Kabina może pomieścić pięć osób, a tylna kanapa może być składana w celu zwiększenia przestrzeni ładunkowej.
- Przestrzeń ładunkowa: Jednym z najważniejszych elementów Sport Traca jest jego przestrzeń ładunkowa. Posiada ona otwieraną klapę, która ułatwia załadunek i rozładunek przedmiotów. Przestrzeń ładunkowa może być wyposażona w różne akcesoria, takie jak systemy mocowania ładunku, zamykane schowki i inne udogodnienia.
- Napęd i osiągi: Ford Explorer Sport Trac (2006-2010) jest dostępny z napędem na przednią oś lub na cztery koła. Oferuje różne warianty silnikowe, w tym benzynowe i benzynowe z bezpośrednim wtryskiem paliwa, które zapewniają odpowiednią moc i elastyczność jazdy. Sport Trac (2006-2010) może być również wyposażony w systemy kontroli trakcji i stabilizacji, które poprawiają jego zdolności do poruszania się w różnych warunkach drogowych.
- Wyposażenie i technologie: W zależności od wersji i opcji wyposażenia, Sport Trac (2006-2010) może oferować różne funkcje i technologie. Może być wyposażony w systemy audio, systemy nawigacji, tempomat, klimatyzację, elektrycznie sterowane fotele, a także opcje konnektory i systemy bezpieczeństwa.
- Wielofunkcyjność: Ford Explorer Sport Trac (2006-2010) został zaprojektowany z myślą o wielofunkcyjności. Dzięki połączeniu przestronnej kabiny pasażerskiej i przestrzeni ładunkowej, Sport Trac (2006-2010) jest idealnym samochodem dla osób, które potrzebują zarówno wygodnego transportu dla pasażerów, jak i możliwości przewozu większych przedmiotów.
Warto pamiętać, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego rocznika, wersji i opcji wyposażenia. Jeśli jesteś zainteresowany konkretnym rocznikiem Forda Explorer Sport Trac, zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego modelu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

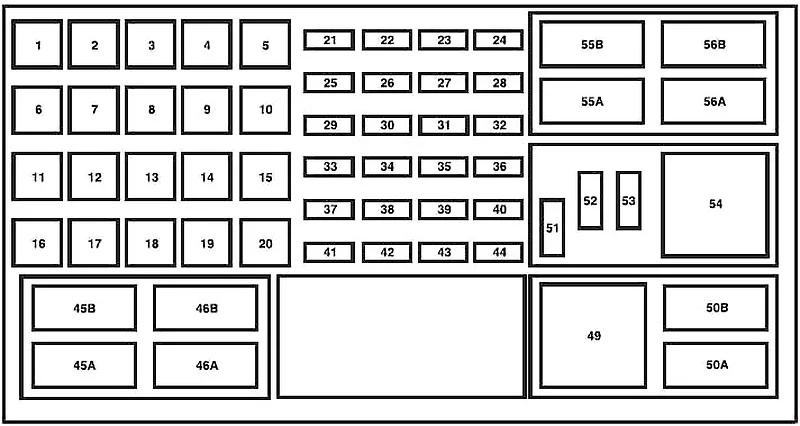

Skrzynka bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 | Zasilanie akumulatora 2 (panel bezpieczników w przedziale pasażerskim) |
| 2 | 50 | Zasilanie bateryjne 3 (panel bezpieczników w przedziale pasażerskim) |
| 3 | 50 | Zasilanie akumulatora 1 (panel bezpieczników w przedziale pasażerskim) |
| 4 | 30 | Pompa paliwa, wtryskiwacze paliwa |
| 5 | — | Nieużywany |
| 6 | 40 | Pompa układu przeciwblokującego (ABS) |
| 7 | 40 | Moduł sterujący układu napędowego (PCM) |
| 8 | 40 | 2006-2008: Podgrzewana szyba przednia (lewa) |
| 2009-2010: Nieużywany | ||
| 9 | 40 | 2006-2008: Podgrzewana szyba przednia (po prawej) |
| 2009-2010: Nieużywany | ||
| 10 | 20 | Wyłącz tylne okno |
| 11 | 30 | Rozrusznik |
| 12 | — | Nieużywany |
| 13 | 30 | Ładowanie akumulatora do holowania przyczepy |
| 14 | 40 | Fotel kierowcy mocy |
| 15 | 40 | Podgrzewane lusterko |
| 16 | 40 | Silnik dmuchawy |
| 17 | 30 | Hamulce elektroniczne do holowania przyczepy |
| 18 | — | Nieużywany |
| 19 | — | Nieużywany |
| 20 | 30 | 2006-2007: Nieużywany |
| 2008-2010: Silnik wycieraczki przedniej | ||
| 21 | 20 | Tylny punktu zasilania konsoli |
| 22 | 20 | Głośnik niskotonowy |
| 23 | 20 | Moduł 4×4 |
| 24 | 10 | PCM – utrzymuj moc, odpowietrznik kanistra |
| 25 | 20 | Przód gniazda zasilania konsoli/zapalniczki |
| 26 | 20 | Moduł 4×4, moduł napędu na wszystkie koła (AWD) (2009-2010) |
| 27 | 20 | 6-biegowy moduł sterujący skrzynią biegów (TCM) |
| 28 | 20 | Podgrzewane siedzenia, lusterko elektryczne (2006-2007) |
| 29 | 15 | Prawy reflektor świateł drogowych/mijania |
| 30 | 20 | Punkt zasilania łóżka ładunkowego |
| 31 | 15 | Światła przeciwmgielne |
| 32 | 5 | Lusterka elektryczne |
| 33 | 30 | Zawory ABS |
| 34 | 15 | Lewy reflektor świateł drogowych/mijania |
| 35 | 10 | Sprzęgło klimatyzacji |
| 36 | 20 | 2006-2007: Nieużywany |
| 2008-2010: Punkt zasilania pojemnika na konsolę | ||
| 37 | 30 | 2006-2007: Silnik wycieraczki przedniej |
| 2008-2010: Silnik szyby kierowcy | ||
| 38 | 15 | 5-biegowa skrzynia biegów |
| 39 | 15 | Moc PCM |
| 40 | 15 | Sprzęgło wentylatora, zawór wentylacji dodatniej szczeliny (PCV), przekaźnik sprzęgła klimatyzacji |
| 41 | 15 | Moduł radia satelitarnego, SYNC®, DVD (2006-2009) |
| 42 | 15 | Wyłącznik kontroli prędkości, elektroniczny zawór zarządzania oparami, czujnik masowego przepływu powietrza, czujnik tlenu podgrzewanych gazów spalinowych (HEGO), EVR, CMS, zmienne rozrządy krzywkowe (VCT1, VCT2, CMCV tylko w wersji 4.6L) |
| 43 | 15 | Cewka na wtyczce (silnik 4,6 l), wieża cewki (silnik 4,0 l) |
| 44 | 15 | Wtryskiwacze paliwa |
| 45A | Nieużywany | |
| 45B | Nieużywany | |
| 46A | Nieużywany | |
| 46B | Nieużywany | |
| 49 | Przekaźnik pompy paliwa | |
| 50A | Przekaźnik świateł przeciwmgielnych | |
| 50B | Przekaźnik sprzęgła klimatyzacji | |
| 54 | Przekaźnik ładowania akumulatora holowniczego przyczepy | |
| 55A | Przekaźnik PCM | |
| 55B | Przekaźnik wycieraczek przednich | |
| 56A | Przekaźnik dmuchawy klimatyzacji | |
| 56B | Przekaźnik rozrusznika | |
| 51 | Nieużywany | |
| 52 | 2006-2008: Dioda sprzęgła klimatyzacji | |
| 2009-2010: Nieużywany | ||
| 53 | 2006-2007: Nieużywany | |
| 2008-2010: Zintegrowany start jednym dotknięciem (OTIS) | ||
Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na skrzynce panelu bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Szyberdach, regulowane pedały |
| 2 | 5 | Moc mikrokontrolera |
| 3 | 20 | Radio, wzmacniacz nawigacji, moduł GPS |
| 4 | 10 | Złącze diagnostyki pokładowej (OBD II) |
| 5 | 5 | Szyberdach, opuszczane tylne okno, podświetlenie przełącznika zamka drzwi (2008-2010), automatycznie przyciemniane lusterko wsteczne (2010), lusterko wsteczne z mikrofonem (2008-2009) |
| 6 | 20 | Odblokowanie/zamek drzwi |
| 7 | 15 | Światła hamowania/zawracania przyczepy |
| 8 | 15 | Moc wyłącznika zapłonu, pasywny system antykradzieżowy (PATS), klaster |
| 9 | 2 | 6-biegowy moduł sterujący skrzyni biegów/moduł sterujący układu napędowego (zapłon RUN/START), przekaźnik pompy paliwa |
| 10 | 5 | Przekaźnik RUN/ACC wycieraczki przedniej w skrzynce rozdzielczej (PDB) |
| 11 | 5 | Rozpoczęcie radia |
| 12 | 5 | Radio, ładowanie akumulatora przyczepy (przekaźnik w PDB) |
| 13 | 15 | Podgrzewane lusterko |
| 14 | 20 | Klakson |
| 15 | 10 | Lampy cofania |
| 16 | 10 | Lampy cofania do holowania przyczepy |
| 17 | 10 | Ogranicza jego moduł sterujący, Zajętość pasażerów, lampa PAD (2006-2007) |
| 18 | 10 | Przełącznik Roll Stability Control (RSC) (2010), RSC (2010), moduł 4×4, przełącznik 4×4, podgrzewane fotele, wspomaganie parkowania tyłem (2010) |
| Przełącznik IVD (2006-2009), IVD, Compass (2006-2009), Lustro elektrochromatyczne (2006-2009), Moduł RSS (2006-2009) | ||
| 19 | — | Nieużywany |
| 20 | 10 | System klimatyzacji, zmiana hamulca, DEATC (2006-2009) |
| 21 | — | Nieużywany |
| 22 | 15 | Przełącznik hamulca, lampy stop, lampy skrętu |
| 23 | 15 | Lampy wewnętrzne, lampy kałużowe, lampy cargo, oszczędzanie baterii, oświetlenie przyrządów |
| 24 | 10 | Zestaw wskaźników, lampka kontrolna kradzieży |
| 25 | 15 | Lampy do holowania przyczepy |
| 26 | 15 | Lampy tablicy rejestracyjnej, tylne światła postojowe, przednie światła postojowe, klimatyzacja ręczna |
| 27 | 15 | Nieużywany |
| 28 | 10 | Kontrola klimatu |
| CB1 | 25 | Okna |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
