Ford Expedition I (1997-2002) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition UN93 z lat: 1997, 1998, 1999, 2000, 2001, 2002. Ford Expedition I, znany również jako pierwsza generacja Ford Expedition, był wprowadzony na rynek w 1997 roku i produkowany do 2002 roku. Był to duży SUV stworzony przez Forda jako odpowiedź na […]

06/24/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition UN93 z lat: 1997, 1998, 1999, 2000, 2001, 2002.

Ford Expedition I, znany również jako pierwsza generacja Ford Expedition, był wprowadzony na rynek w 1997 roku i produkowany do 2002 roku. Był to duży SUV stworzony przez Forda jako odpowiedź na rosnące zapotrzebowanie na przestronne i wszechstronne pojazdy dla rodzin i osób podróżujących.

Ford Expedition I był oparty na platformie Forda F-150 i dzielił wiele podzespołów z tym popularnym pickupem. Był dostępny w dwóch wersjach rozstawu osi: standardowej i przedłużonej, znanej jako Expedition EL lub Expedition MAX. Obydwie wersje oferowały trzy rzędy siedzeń, pomieszczające do dziewięciu pasażerów, co czyniło go jednym z najbardziej przestronnych SUV-ów na rynku.

Pod względem osiągów, Ford Expedition I był napędzany przez silniki V8. W początkowych latach produkcji był dostępny z silnikiem o pojemności 4.6 litra i mocy 215 koni mechanicznych, oraz z mocniejszym 5.4 litra o mocy 230-260 koni mechanicznych. Silniki te zapewniały odpowiednią moc do prowadzenia SUV-a tego rozmiaru i umożliwiały holowanie przyczepy o znacznej wadze.

Ford Expedition I został również wyposażony w różne udogodnienia i systemy bezpieczeństwa, które były nowoczesne jak na tamte czasy. Były to między innymi system ABS, poduszki powietrzne oraz opcjonalne wyposażenie, takie jak skórzane fotele, system multimedialny czy automatyczna klimatyzacja.

Jako pierwsza generacja Forda Expedition, ten model miał swoje mocne strony, takie jak przestronność, możliwości holowania i trwałość. Jednak niektóre osoby krytykowały go za wysokie zużycie paliwa oraz za ograniczoną wydajność przestrzeni w kabinie w porównaniu do konkurencyjnych modeli.

Podsumowując, Ford Expedition I był pionierskim SUV-em w linii Expedition, który oferował przestronność, siłę i wygodę. Pomógł ustanowić markę Expedition jako jedną z wiodących w segmencie dużych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

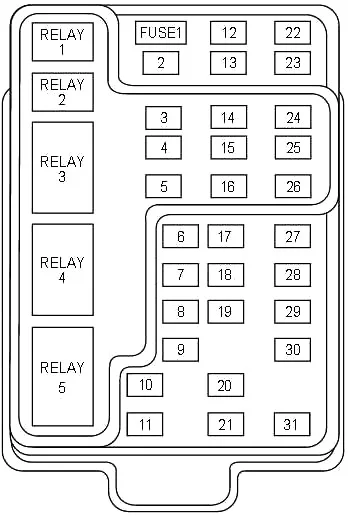

Schemat skrzynki bezpieczników w przedziale pasażerskim

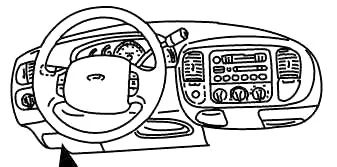

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Pociągnij pokrywę panelu na zewnątrz, aby uzyskać dostęp do bezpieczników. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na pokrywie panelu bezpieczników.

Zobacz także:  Ford Focus IV (2021) - schematy bezpieczników i przekaźników

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników



Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Audio
2 5 komputer pokładowy,
Elektroniczna Automatyczna Kontrola Temperatury (EATC),
Moduł sterowania układem napędowym (PCM),
Grupa
3 20 Zapalniczka,
Złącze skanera OBD-II
4 7,5 Moduł zdalnego wejścia,
lustra,
Funkcje pamięci (siedzenia i pedały)
5 15 Moduł kontroli prędkości,
Lampa cofania,
Moduł EVO,
Przełącznik trybu klimatyzacji (przekaźnik dmuchawy przedniej),
Przekaźnik świateł do jazdy dziennej,
System wykrywania wstecznego,
Automatyczna blokada,
Lustro E/C
6 5 Grupa,
komputer pokładowy,
Kompas
Elektromagnes blokady zmiany biegów hamulca,
Moduł zawieszenia pneumatycznego,
Moduł GEM,
Czujnik skrętu EVO,
Podgrzewane Lusterko
Tylny odszraniacz,
Odwrotny system wykrywania
7 5 Przekaźnik dmuchawy A/C (poprzez bezpiecznik 22)
8 5 Radio,
Moduł zdalnego wejścia,
Moduł GEM
9 Nieużywany
10 Nieużywany
11 30 Przekaźnik pompy spryskiwacza przedniego,
Przekaźnik pracy wycieraczek/przekaźnik parkowania,
Przekaźnik wycieraczek Hi/LO,
Silnik wycieraczek przedniej szyby,
Przekaźnik pompy tylnej spryskiwacza
12 15 Przełącznik zawieszenia pneumatycznego
13 20 Wyłącznik lampy stopu (lampy),
Migacz skrętu/zagrożenia,
Moduł kontroli prędkości
14 15 Tylne wycieraczki,
Lampy do deski do biegania,
Przekaźnik oszczędzania baterii,
Przekaźnik lampy wewnętrznej,
Przekaźnik opóźnienia akcesoriów (okna elektryczne, szyberdach, okna uchylne)
15 5 Przełącznik świateł stopu, (kontrola prędkości, blokada zmiany biegów hamulca, ABS, wejścia modułu PCM, moduł zawieszenia pneumatycznego, automatyczna blokada),
Moduł GEM
16 20 Reflektory (Hi Beams),
Klaster (wskaźnik świateł drogowych)
17 10 Podgrzewane lusterka
Wskaźnik przełącznika podgrzewanej sieci
18 5 Oświetlenie instrumentu (zasilanie ściemniacza)
19 Nieużywany
20 5 Audio,
Moduł zawieszenia pneumatycznego,
Moduł GEM,
Moduł pamięci
21 15 Przekaźnik rozrusznika,
bezpiecznik 20,
Przełącznik zasięgu skrzyni biegów
22 10 Moduł poduszki powietrznej,
Przełącznik trybu klimatyzacji (przekaźnik dmuchawy),
EATC,
Przekaźnik dmuchawy EATC,
Bezpiecznik zasilania 7
23 10 Klimatyzacja dodatkowa,
Podgrzewane siedzenia,
Ładowanie akumulatora przyczepy holowniczej,
Migacz skrętu/zagrożenia,
Przekaźnik sprzęgła 4×4,
Konsola podwieszana,
Lusterko E/C,
Moduł układu przeciwblokującego na 4 koła (4WABS)
24 Nieużywany
25 Nieużywany
26 10 Prawy reflektor świateł mijania
27 5 Przekaźnik świateł przeciwmgielnych i wskaźnik świateł przeciwmgielnych
28 10 Lewy reflektor świateł mijania
29 5 Moduł autolampy,
Przełącznik sterowania nadbiegiem skrzyni biegów
30 30 Pasywny nadajnik-odbiornik przeciwkradzieżowy, klaster, cewki zapłonowe, przekaźnik modułu sterującego układu napędowego
31 10 Zintegrowany tylny panel sterowania (audio),
Odtwarzacz CD
Przekaźnik 1 Przekaźnik lampy wewnętrznej
Przekaźnik 2 Przekaźnik oszczędzania baterii
Przekaźnik 3 Przekaźnik odszraniania tylnej szyby
Przekaźnik 4 Przekaźnik okienkowy z jednym dotknięciem
Przekaźnik 5 Przekaźnik opóźniający ACC
Zobacz także:  Ford Escape III (2014-2015) - schematy bezpieczników i przekaźników

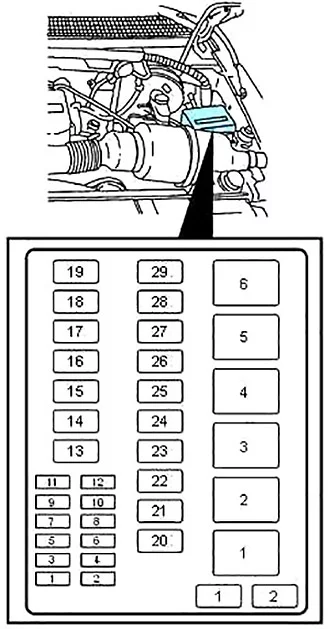

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Schemat (wersja 1)

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Światła awaryjne i tylne do holowania przyczepy
2 10 Monitor diagnostyczny poduszek powietrznych
3 30 Blokady zasilania
4 15 Zawieszenie pneumatyczne
5 20 Klakson
6 30 Bezpieczniki nr 3 i nr 5 w skrzynce bezpieczników silnika
7 15 Światła postojowe i tylne
8 30 Reflektory
9 15 Lampy przeciwmgielne i DRL
10 25 Pomocniczy panel przyrządów (I/P) punkt zasilania
11 25 Pomocniczy punkt zasilania konsoli
12 10 Tylna wycieraczka
13 30 Dmuchawa pomocnicza
14 60 Układ przeciwblokujący na cztery koła (4WABS)
15 50 Sprężarka zawieszenia pneumatycznego
16 40 Ładowanie akumulatora przyczepy, bezpiecznik nr 2 w skrzynce bezpieczników silnika, bezpiecznik nr 4 w skrzynce bezpieczników silnika
17 30 Silnik i sprzęgło skrzyni rozdzielczej z napędem na cztery koła (4WD)
18 30 Ogrzewanie siedzenia kierowcy
19 20 Pompa paliwowa
20 50 Zapłon w skrzynce przyłączeniowej zasilany prądem
21 50 Zapłon w skrzynce przyłączeniowej zasilany prądem
22 50 Zasilanie akumulatora skrzynki przyłączeniowej
23 40 Dmuchawa przednia
24 30 Moc modułu sterującego układem napędowym
25 30 CB Okna
26 nieużywany
27 40 Podgrzewane podświetlenie i lustra
28 30 Hamulec elektryczny do holowania przyczepy
29 30 Wentylator hybrydowy, szyberdach, uchylne okna
1 nieużywany
2 dioda PCM
1 Wycieraczki szyby przedniej o dużej/niskiej prędkości
2 Wycieraczki przedniej szyby pracują/parkują
3 Przekaźnik pompy spryskiwacza przedniego
4 Przekaźnik pompy paliwa
5 Przekaźnik klaksonowy
6 Przekaźnik mocy PCM

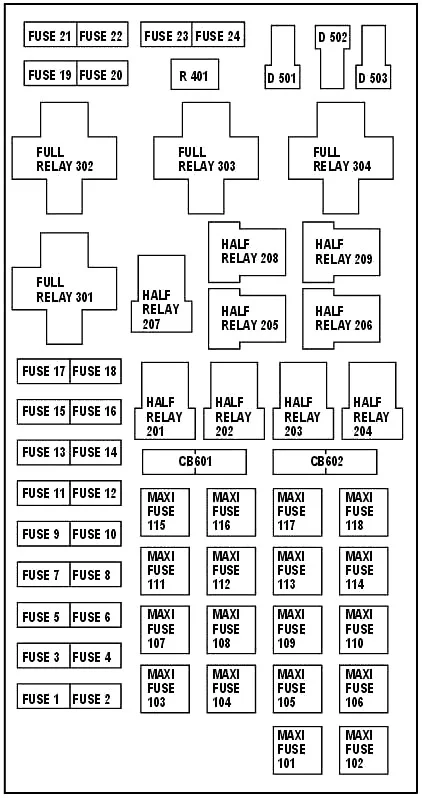

Schemat (wersja 2)

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Punkt mocy
2 30 Moduł sterujący układu napędowego
3 30 Reflektory/Lampy automatyczne
4 20 Konsola punktu zasilania
5 20 Lampy cofania/parkowania przyczepy holowniczej
6 15 Lampy postojowe/autolampy, zasila bezpiecznik przedziału pasażerskiego 18
7 20 Klakson
8 30 Elektryczne zamki do drzwi
9 15 Światła do jazdy dziennej (DRL), światła przeciwmgielne
10 20 Pompa paliwowa
11 20 Pole alternatora
12 10 Tylne wycieraczki
13 15 Sprzęgło klimatyzacji
14 Nieużywany
15 10 Lampy do biegania
16 Nieużywany
17 10 Odwróć okna
18 15 Moduł sterujący układu napędowego, wtryskiwacze paliwa, pompa paliwa, czujnik masowego przepływu powietrza
19 10 Światła hamowania przyczepy i skrętu w prawo
20 10 Światła hamowania przyczepy i skrętu w lewo
21 Nieużywany
22 Nieużywany
23 15 Czujniki HEGO, odpowietrznik kanistra, automatyczna skrzynia biegów, czujnik CMS
24 Nieużywany
101 30 Ładowanie akumulatora przyczepy holowniczej
102 50 Moduł przeciwblokujący na cztery koła
103 50 Zasilanie akumulatora bloku przyłączeniowego
104 30 Silnik i sprzęgło zmiany biegów 4×4
105 40 Przednia dmuchawa klimatyzacji
106 Nieużywany
107 Nieużywany
108 30 Hamulec elektryczny do holowania przyczepy
109 50 Sprężarka zawieszenia pneumatycznego
110 30 Podgrzewane siedzenia
111 40 Zasilanie akumulatora wyłącznika zapłonu (obwód uruchamiania/rozruchu)
112 30 Fotel kierowcy, regulowane pedały, moduł pamięci
113 40 Zasilanie akumulatora wyłącznika zapłonu (obwody uruchamiania i akcesoriów)
114 30 Dmuchawa pomocnicza do klimatyzacji
115 Nieużywany
116 40 Odszraniacz tylnej szyby, podgrzewane lusterka
117 Nieużywany
118 Nieużywany
201 Przekaźnik lampy postojowej przyczepy holowniczej
202 Przekaźnik pracy wycieraczki przedniej/przekaźnik postojowy
203 Przekaźnik lampy cofania przyczepy holowniczej
204 Przekaźnik sprzęgła klimatyzacji
205 Tylna wycieraczka w dół
206 Przekaźnik świateł przeciwmgielnych
207 Przekaźnik pompy spryskiwacza przedniego
208 Przekaźnik pompy tylnej spryskiwacza
209 Tylna wycieraczka w górę
301 Przekaźnik pompy paliwa
302 Przekaźnik ładowania akumulatora przyczepy holowniczej
303 Przekaźnik wycieraczek
304 Przekaźnik modułu sterującego układu napędowego
401 Nieużywany
501 Dioda modułu sterującego układu napędowego
502 Dioda sprzęgła klimatyzacji
503 Nieużywany
601 30 Opóźnione akcesoria (Power Windows, Flip Windows, Moonroof)
602 Nieużywany
Zobacz także:  Ford Kuga III (2020) - schematy bezpieczników i przekaźników

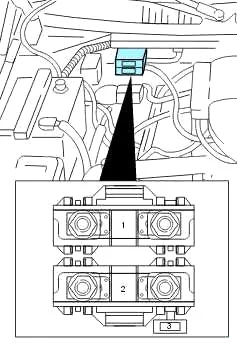

Bezpieczniki akumulatora głównej (megabezpieczniki)

Bezpieczniki głównego akumulatora znajdują się w komorze silnika w pobliżu akumulatora. Ford zaleca, aby mega bezpieczniki serwisował wykwalifikowany technik serwisu.

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 175 Skrzynka sieciowa megause
2 175 Megabezpiecznik alternatora
3 20 Minibezpiecznik pola alternatora

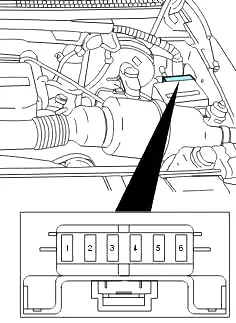

Mini skrzynka bezpieczników silnika

Minibezpieczniki silnika znajdują się po stronie kierowcy w komorze silnika.

Ford Expedition I (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Moduł sterujący układu napędowego (PCM)
2 20 Światła hamowania/zawracania przyczepy
3 10 Zintegrowany tylny panel sterowania audio (RICP), zmieniarka płyt kompaktowych, radio
4 10 Lampy w progach drzwi
5 20 Wzmacniacz, wzmacniacz subwoofera
6 Nieużywany
