Ford Escape III (2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape III z lat: 2013. Ford Espace (2013) to samochód typu minivan produkowany przez firmę Ford. Jest to czwarta generacja modelu Espace, który debiutował na rynku w 1984 roku. Ford Espace (2013) wyróżnia się nowoczesnym designem, przestronnym wnętrzem oraz zaawansowanymi technologiami. Jednym […]

06/23/2023
Czas czytania: 5 minut
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape III z lat: 2013.

Ford Espace (2013) to samochód typu minivan produkowany przez firmę Ford. Jest to czwarta generacja modelu Espace, który debiutował na rynku w 1984 roku. Ford Espace (2013) wyróżnia się nowoczesnym designem, przestronnym wnętrzem oraz zaawansowanymi technologiami.

Jednym z kluczowych elementów Forda Espace (2013) jest jego praktyczność. Dzięki inteligentnemu projektowi wnętrza, Espace oferuje dużą przestrzeń dla pasażerów oraz elastyczne rozwiązania związane z konfiguracją siedzeń. Można łatwo dostosować układ siedzeń, aby zapewnić optymalny komfort i miejsce na bagaże.

Pod względem wyposażenia, Ford Espace (2013) oferuje wiele zaawansowanych technologii. Można spotkać systemy bezpieczeństwa, takie jak system kontroli trakcji, system monitorowania martwego pola czy asystent parkowania. Dodatkowo, samochód może być wyposażony w systemy multimedialne i nawigacyjne, zapewniające rozrywkę i ułatwiające podróżowanie.

W zakresie silników, Ford Espace (2013) oferuje różne opcje, w tym jednostki benzynowe i wysokoprężne, dostosowane do różnych potrzeb i preferencji kierowców. Silniki te charakteryzują się oszczędnością paliwa i dobrą dynamiką jazdy.

Ford Espace (2013) to samochód, który może być atrakcyjny dla rodzin i osób poszukujących komfortowego i praktycznego minivana. Oferuje on połączenie przestronności, nowoczesnego designu i zaawansowanych technologii, które mogą zaspokoić potrzeby i oczekiwania kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdejmij spód schowka).

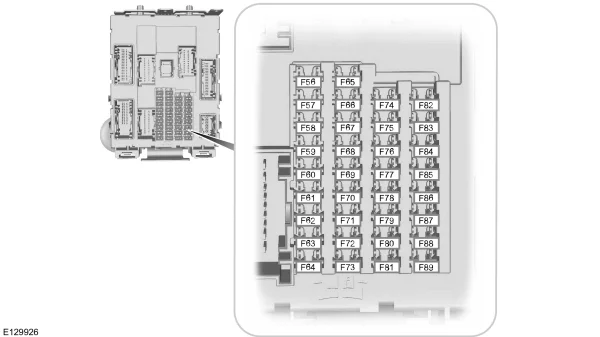

Ford Escape III (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20A Zasilanie pompy paliwa, miernik masy powietrza
57 Nieużywany
58 Nieużywany
59 5A Pasywny nadajnik-odbiornik antykradzieżowy
60 10 A Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, zespół przełączników konsoli górnej
61 20A Zapalniczka, Power point
62 5A Moduł czujnika deszczu, automatycznie ściemniające się lusterko
63 Nieużywany
64 Nieużywany
65 10 A Odblokowanie klapy tylnej
66 20A Zasilanie odblokowania drzwi kierowcy, Podwójny zamek
67 7,5 A SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania
68 Nieużywany
69 5A Klaster instrumentów
70 20A Centralny zamek i odblokowywanie zasilania
71 10 A Głowica sterująca ogrzewaniem (ręczna klimatyzacja), elektroniczna automatyczna regulacja temperatury Duel
72 7,5 A Moduł kierownicy
73 5A Złącze łącza danych
74 15A Zasilanie reflektorów świateł drogowych
75 15A Zasilanie lamp przeciwmgielnych
76 10 A Zasilanie lampy cofania
77 20A Dostawa spryskiwacza przedniej szyby
78 5A Wyłącznik zapłonu, przycisk Start
79 15A Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, włącznik świateł awaryjnych, przełącznik blokady drzwi
80 20A Dostawa na dach księżycowy
81 5A Odbiornik częstotliwości radiowych
82 20A Przekaźnik spryskiwacza przedniej szyby
83 20A Centralny zamek
84 20A Zasilanie odblokowania drzwi napędowych, Podwójny zamek
85 7,5 A Elektroniczny 15 paszy
86 10 A Moduł poduszki powietrznej, system klasyfikacji pasażerów, wskaźnik dezaktywacji poduszki powietrznej pasażera
87 Nieużywany
88 Nieużywany
89 Nieużywany

Komora silnika

Zobacz także:  Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).

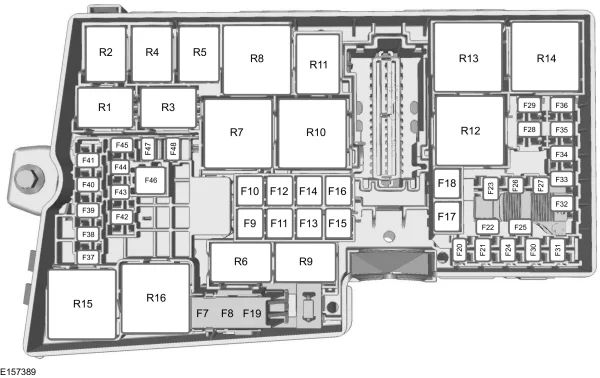

Ford Escape III (2013) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 Nieużywany
F5 Nieużywany
F6 Nieużywany
F7 40 A** Układ przeciwblokujący/Elektroniczna pompa programu stabilności
F8 30A** Elektroniczny zawór programu stabilności
F9 Nieużywany
F10 40 A** Silnik dmuchawy nagrzewnicy
F11 Nieużywany
F12 30A** Bezpiecznik przekaźnika modułu sterującego układu napędowego
F13 30A** Przekaźnik rozrusznika
F14 25A** Tylne okno elektryczne (bez sterownika drzwi)
F15 20A** Zapalniczka przednia / Gniazdo zasilania
F 16 25A** Szyba przednia (bez sterownika drzwi)
F17 20A** Tylne gniazdo zasilania
F18 20A** Centralne gniazdo zasilania
F19 5A* Układ przeciwblokujący / elektroniczny program stabilności 15 posuw
F20 15 A* Klakson
F21 5A* Wyłącznik światła
F22 15 A* System monitorowania akumulatora
F23 5A* Cewki przekaźników
F24 5A* Moduł włącznika światła
F25 10 A* Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi)
F26 5A* Moc podtrzymania życia
F27 15 A* Sprzęgło klimatyzacji
F28 10 A* Moc pojazdu – wtryskiwacz paliwa
F29 2 5A* Odmrażacz tylnej szyby
F30 Nieużywany
F31 5A* Wentylator chłodzący olej zespołu przenoszenia mocy (specyfikacja dla Bliskiego Wschodu)
F32 15 A* Moc pojazdu
F33 10 A* Moc pojazdu 2
F34 10 A* Moc pojazdu 3
F35 15 A* Moc pojazdu 4
F36 5A* Aktywne żaluzje grillowe
F37 10 A* Czujnik klasyfikacji pasażerów / zasilanie wskaźnika dezaktywacji poduszki powietrznej pasażera
F38 5A* Moduł sterujący silnika / zasilanie zapłonu modułu sterującego skrzyni biegów
F39 5A* Światła do jazdy dziennej/ zasilanie zapłonu modułu sterującego reflektorów
F40 5A* Elektroniczne wspomaganie kierownicy 15 posuw
F41 20A* Zasilanie modułu sterującego nadwozia 15
F42 15 A* Tylna wycieraczka
F43 15 A* Zasilanie modułu sterowania reflektorami
F44 15 A* Przednie światła przeciwmgielne do jazdy dziennej
F45 Nieużywany
F46 50A** Inteligentne moduły silnika wycieraczek
F47 Nieużywany
F48 5A* Klawiatura
R1 Nieużywany
R2 Mikroprzekaźnik Klakson
R3 Wentylator chłodzący olej zespołu przenoszenia mocy (specyfikacja dla Bliskiego Wschodu)
R4 Przednie światła przeciwmgielne do jazdy dziennej
R5 Nieużywany
R6 Nieużywany
R7 Nieużywany
R8 Mini przekaźnik Opóźniony przekaźnik pomocniczy
R9 Nieużywany
R10 Mini przekaźnik Przekaźnik rozrusznika
R11 Mikroprzekaźnik Sprzęgło klimatyzacji
R12 Przekaźnik mocy Wentylator chłodzący
R13 Mini przekaźnik Dmuchawa nagrzewnicy
R14 Mini przekaźnik Przekaźnik sterujący silnika
R15 Przekaźnik mocy Podgrzewana tylna szyba
R16 Przekaźnik mocy Zapłon 15
* Mini bezpieczniki
** Bezpieczniki kasetowe

Bagażnik

Panel bezpieczników znajduje się w bagażniku za wnęką po stronie pasażera.

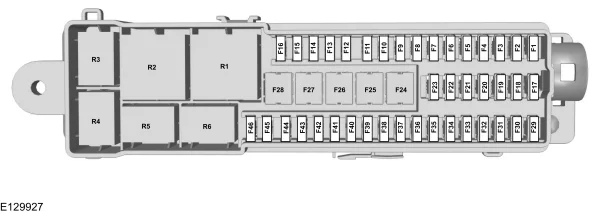

Ford Escape III (2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5A Moduł wejścia do klapy załadowczej bez użycia rąk
F2 10 A Moduł pojazdu bez kluczyka
F3 5A Bezkluczykowe klamki do drzwi pojazdu
F4 25A Sterownik drzwi przedni lewy
F5 25A Centralka drzwi przednich prawych
F6 25A Sterownik drzwi tylny lewy
F7 25A Sterownik drzwi tylnych prawych
F8 Nieużywany
F9 25A Silnik fotela kierowcy
F10 5A Zasilanie logiczne modułu pamięci fotela kierowcy
F11 5A Zasilanie cewki zapłonowej tylnej
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Nieużywany
F23 25A Wzmacniacz dźwięku
F24 30A Przetwornica mocy DC/AC
F25 25A Elektryczna klapa podnoszona
F26 40A Akcesoria / Moduł holowniczy przyczepy 30 zasilania 1
F27 Nieużywany
F28 Nieużywany
F29 5A System wykrywania martwego pola, kamera cofania z asystentem parkowania
F30 5A Moduł wspomagania parkowania
F31 Nieużywany
F32 5A Przetwornica mocy DC/AC
F33 Nieużywany
F34 20A Ogrzewanie fotela kierowcy
F35 20A Ogrzewanie fotela pasażera
F36 Nieużywany
F37 5A Szyberdach
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 Nieużywany
R1 Przekaźnik mocy Tylny przekaźnik 15
R2 Nieużywany
R3 Nieużywany
R4 Nieużywany
R5 Nieużywany
R6 Nieużywany
Zobacz także:  Ford Escape IV (2020-2022) - schematy bezpieczników i przekaźników
