Ford Mondeo I (1992-1996) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo I z lat: 1992, 1993, 1994, 1995, 1996. Ford Mondeo I, znany również jako Ford Contour w Stanach Zjednoczonych, to samochód klasy średniej wprowadzony na rynek w 1993 roku. Był to jeden z najważniejszych modeli Forda, który zdobył dużą popularność dzięki […]

06/27/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo I z lat: 1992, 1993, 1994, 1995, 1996.

Ford Mondeo I, znany również jako Ford Contour w Stanach Zjednoczonych, to samochód klasy średniej wprowadzony na rynek w 1993 roku. Był to jeden z najważniejszych modeli Forda, który zdobył dużą popularność dzięki swojemu atrakcyjnemu designowi, solidnej konstrukcji i zaawansowanym rozwiązaniom technologicznym.

Pod względem designu, Ford Mondeo I cechował się awangardowym wyglądem jak na tamte czasy. Miał smukłą sylwetkę, opływowe linie i eleganckie proporcje, co nadawało mu dynamicznego i nowoczesnego charakteru. Wnętrze było starannie zaprojektowane, oferując przestronność, wygodę i wysoką jakość wykończenia.

W zakresie technologii, Ford Mondeo I był wyposażony w różne zaawansowane rozwiązania, takie jak systemy ABS, poduszki powietrzne, klimatyzacja, elektrycznie sterowane szyby i lusterka, a także systemy audio i nawigacji. Był to samochód, który oferował wiele funkcji ułatwiających codzienną jazdę i zapewniających komfort zarówno kierowcy, jak i pasażerom.

Pod maską Forda Mondeo I można znaleźć różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Były one odpowiednio dostosowane do zapewnienia odpowiedniej dynamiki i oszczędności paliwa.

Zobacz także:  Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Ford Mondeo I odznaczał się również doskonałymi właściwościami jezdnymi. Zapewniał pewne prowadzenie, dobrą stabilność na zakrętach i komfortową jazdę zarówno na krótszych, jak i dłuższych trasach. Układ zawieszenia był dobrze wyważony, co przekładało się na komfortowe przejazdy nawet po nierównościach drogowych.

Samochód ten cieszył się dużym uznaniem i zdobył wiele nagród, w tym tytuł Samochodu Roku w Europie w 1994 roku. Dzięki swojej solidnej konstrukcji i niezawodności, Ford Mondeo I był popularnym wyborem zarówno dla rodzin, jak i dla osób podróżujących służbowo.

Podsumowując, Ford Mondeo I był udanym modelem, który zdobył uznanie zarówno za swoje atrakcyjne wzornictwo, jak i zaawansowane rozwiązania technologiczne. Był to samochód, który oferował komfort, bezpieczeństwo i niezawodność w codziennej jeździe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Edge I (2008) - schematy bezpieczników i przekaźników

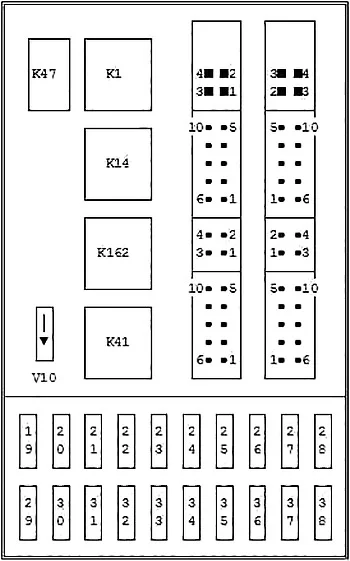

Schemat skrzynki bezpieczników w przedziale pasażerskim

Blok bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Ford Mondeo I (1992-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
19 7,5 Podgrzewane lusterka wsteczne
20 10 Silniki wycieraczek
21 40 Okna elektryczne
22 7,5 ABS
23 15 Zacisk 15, światła cofania, immobilizer, system klimatyzacji, przełącznik kierunkowskazów, podgrzewane dysze spryskiwaczy, P/N
24 15 Światła hamowania
25 20 Lampy zapasowe
26 20 Światła przeciwmgielne
27 15 Zapalniczka
28 30 Regulacja fotela, system czyszczenia reflektorów
29 30 Ogrzewanie tylnej szyby
30 7,5 Terminal 15, oświetlenie wewnętrzne, brzęczyk
31 7,5 Podświetlenie tablicy przyrządów
32 7,5 Radio (zacisk 75)
33 7,5 Światła postojowe – lewa strona
34 7,5 Terminal 30, oświetlenie wnętrza, elektryczna regulacja lusterek, zegar
35 7,5 Światła postojowe – prawa strona
36 15 Radio
37 30 Silnik dmuchawy nagrzewnicy
38 7,5 Poduszka powietrzna
Przekaźnik
K1 Odszranianie tylnej szyby
K14 Silnik dmuchawy nagrzewnicy
K41 Zapłon
K47 Oświetlenie wewnętrzne
K162 Silnik wycieraczek
Dioda
V10 Ochrona przed odwrotnym napięciem

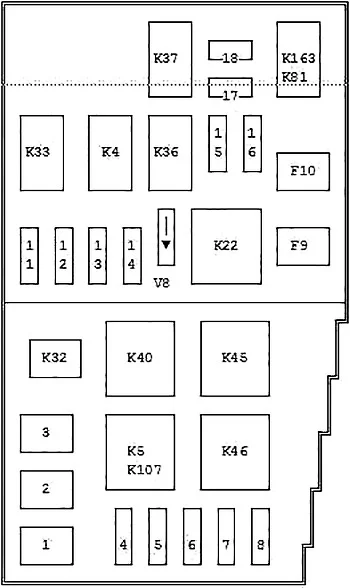

Schemat skrzynki bezpieczników w komorze silnika

Ford Mondeo I (1992-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Główne zasilanie instalacji elektrycznej pojazdu
2 60 Wentylator chłodzący silnik
3 60 ABS, podgrzewanie (Diesel)
4 20 Zapłon, moduł EEC, światła do jazdy dziennej
5 30 Podgrzewana przednia szyba
6 30 Podgrzewana przednia szyba
7 20 ABS
8 30 Podgrzewane siedzenia, ogrzewanie postojowe
9 20 Elektroniczne sterowanie silnikiem (EWG)
10 20 Wyłącznik zapłonu, światło postojowe
11 3 Pamięć PCM
12 15 System ostrzegawczy klaksonu i świateł awaryjnych
13 20 Czujnik HEGO
14 15 Pompa paliwowa
15 10 Światło mijania w prawo
16 10 Światło mijania lewe
17 10 Światła drogowe w prawo
18 10 Światła drogowe lewe
Przekaźnik
K4 Pompa paliwowa
K5 Światła dzienne
K22 Rozrusznik
K32 Klimatyzacja
K33 Klakson
K36 Światła mijania
K37 Światła drogowe
K40 Podgrzewana przednia szyba
K45 Wentylator chłodnicy
K46 Wentylator chłodnicy (wysoka prędkość)
K81 PCM (Diesel)
K107 Klimatyzacja (Diesel)
K163 PCM (benzyna)
Dioda
V8 Ochrona przed odwrotnym napięciem
