W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco Sport z lat: 2021.

Ford Bronco Sport to kompaktowy SUV, który jest młodszym bratem większego Forda Bronco. Model ten został wprowadzony na rynek w 2020 roku jako bardziej miejska, codzienna alternatywa dla klasycznego Bronco, ale nadal zachowuje ducha i pewne cechy charakterystyczne swojego starszego rodzeństwa.

Bronco Sport posiada atrakcyjny, awanturniczy wygląd, który nawiązuje do kultowego Bronco, szczególnie w swojej przedniej części. Charakteryzuje go masywna sylwetka, wąskie reflektory LED, charakterystyczny grill i wyraźne linie nadwozia, które podkreślają jego terenowe zdolności.

Mimo swojego kompaktowego rozmiaru, Ford Bronco Sport oferuje przestronne wnętrze z wygodnymi miejscami dla pasażerów i funkcjonalnymi rozwiązaniami. Bagażnik jest również odpowiednio przestronny, umożliwiając swobodne pakowanie i transport różnych przedmiotów.

Warianty napędowe Forda Bronco Sport obejmują silniki benzynowe EcoBoost, które zapewniają wystarczającą moc do codziennej jazdy i niezłe osiągi na drodze. Wyposażony jest w zaawansowany system napędu na cztery koła, który umożliwia pokonywanie różnych rodzajów terenu i zapewnia dodatkową trakcję i stabilność.

Jednym z głównych atutów Bronco Sport jest jego zdolność do jazdy poza utwardzonymi drogami. Posiada systemy i technologie terenowe, takie jak programowalne tryby jazdy, zabezpieczenia podwozia, zwiększoną wysokość zawieszenia i odpowiednie opony, które pozwalają na pokonywanie trudnych przeszkód i eksplorację off-roadowych szlaków.

Ponadto, Ford Bronco Sport wyposażony jest w różnego rodzaju funkcje i technologie, takie jak systemy bezpieczeństwa, zaawansowane systemy informacyjno-rozrywkowe, integrację z urządzeniami mobilnymi oraz wiele opcji dostosowania i personalizacji.

Zobacz także:  Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników

Ford Bronco Sport jest doskonałym wyborem dla tych, którzy poszukują kompaktowego SUV-a o wyrazistym stylu, terenowych zdolnościach i codziennej funkcjonalności. Jest to samochód, który łączy w sobie ducha przygody i swobodę z praktycznymi rozwiązaniami na co dzień.

Podsumowując, Ford Bronco Sport to dynamiczny, kompaktowy SUV, który posiada wiele cech charakterystycznych dla większego Bronco. Doskonale sprawdza się zarówno na codziennych trasach miejskich, jak i na przygodowych wyprawach poza utwardzone drogi. To samochód, który oferuje wszechstronność, niezawodność i wyjątkowy styl dla aktywnych i poszukujących ducha odkrywcy kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

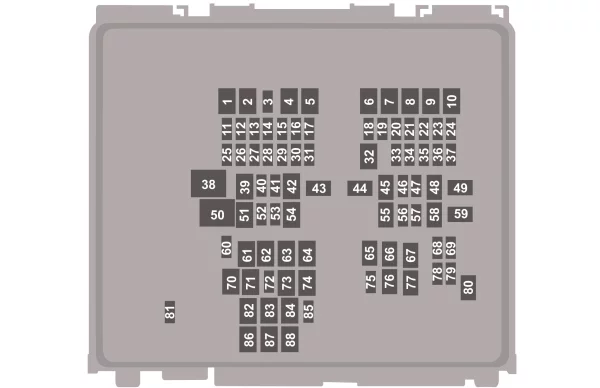

Skrzynka bezpieczników w komorze silnika

Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Dodatkowe oświetlenie na rynku wtórnym.
2 Nieużywany.
3 10 A Ogrzewane dysze spryskiwaczy przedniej szyby.
4 60 A Dodatkowa grzałka.
5 40 A Dodatkowa grzałka.
6 40 A Dodatkowa grzałka.
7 20 A Podgrzewany park wycieraczek.
8 Nieużywany.
9 60 A Falownik.
10 30 A Rozrusznik.
11 15 A Moduł sterujący układu napędowego.
12 15 A Moduł sterujący układu napędowego.
13 15 A Moduł sterujący układu napędowego.
14 15 A Moduł sterujący układu napędowego.
15 Nieużywany.
16 Nieużywany.
17 Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 10 A Złącze łącza danych.
21 5 A Przełącznik reflektorów.
22 20 A Wzmacniacz.
23 Nieużywany.
24 Nieużywany.
25 25 A Wzmocnione reflektory z lewej strony.
26 25 A Wzmocnione reflektory prawe.
27 Nieużywany.
28 Nieużywany.
29 Nieużywany.
30 10 A Elektroniczna kontrola stabilności.
31 5 A Elektroniczne wspomaganie kierownicy.
32 30 A Moduł sterujący nadwozia.
33 10 A Przednia kamera wspomagania parkowania;

Tylna kamera;

System informacji o martwym polu;

Siłownik zmiany biegów.

34 Nieużywany.
35 15 A Podgrzewana kierownica.
36 Nieużywany.
37 20 A Klakson.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Wyłącznik hamulca.
41 20 A Wzmacniacz.
42 30 A Elektrycznie regulowany fotel kierowcy.
43 40 A Zawory układu przeciwblokującego.
44 40 A Moduł holowniczy przyczepy.
45 30 A Fotel pasażera z napędem elektrycznym.
46 Nieużywany.
47 20 A Podgrzewane siedzenia.
48 Nieużywany.
49 60 A Pompa układu przeciwblokującego.
50 60 A Wentylator chłodzący.
51 30 A Szyberdach.
52 5 A Inteligentna ładowarka USB .
53 Nieużywany.
54 Nieużywany.
55 Nieużywany.
56 10 A Sprzęgło klimatyzacji.
57 5 A Światło powodziowe.
58 Nieużywany.
59 40 A Moduł sterujący nadwozia.
60 5 A Inteligentna ładowarka USB .
61 20 A Pomocniczy punkt zasilania.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 Nieużywany.
69 15 A Portowe wtryskiwacze paliwa.
70 20 A Pomocniczy punkt zasilania.
71 20 A Pomocniczy punkt zasilania.
72 20 A Wycieraczka tylnej szyby.
73 Nieużywany.
74 30 A Silnik wycieraczek szyby przedniej.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30 A Ogrzewana tylna szyba.
77 Nieużywany.
78 15 A Zwolnienie szyby windy.
79 Nieużywany.
80 20 A Pompa paliwowa.
81 10 A Pompa spryskiwacza tylnej szyby.
82 40 A Falownik.
83 Nieużywany.
84 40 A Moduł sterujący układu napędowego.
85 5 A Czujnik deszczu.
86 Nieużywany.
87 Nieużywany.
88 Nieużywany.



Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Nieużywany.
2 5 A Nieużywany.
3 10 A Nieużywany.
4 10 A Stacyjka;

Blokada kolumny kierownicy.

5 20 A Zamek. Odblokować.
6 10 A Falownik DC-AC.
7 30 A Moduł drzwi pasażera.
8 5 A Moduł sterujący wspomagania parkowania.
9 5 A Samościemniające się lusterko wewnętrzne;

System utrzymania pasa ruchu;

Wskaźnik wyłączenia poduszki powietrznej pasażera.

10 10 A Rozszerzony moduł mocy.
11 5 A Moduł jednostki sterującej telematyki.
12 5 A Przełącznik klawiatury bezkluczykowej.
13 15 A Odblokowanie drzwi kierowcy.
14 30 A Moduł drzwi kierowcy.
15 15 A Nieużywany (zapasowy).
16 15 A Nieużywany (zapasowy).
17 15 A SYNC;

Moduł nadawczo-odbiorczy;

Zintegrowany panel sterowania.

18 7,5 A Bezprzewodowy moduł ładowania akcesoriów;

Moduł kontroli całego terenu.

19 7,5 A Nieużywany (zapasowy).
20 10 A Nieużywany (zapasowy).
21 7,5 A Nieużywany (zapasowy).
22 7,5 A Nieużywany (zapasowy).
23 20 A Nieużywany (zapasowy).
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).
