W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda EcoSport II z lat: 2018, 2019, 2020, 2021.
Ford EcoSport II to druga generacja popularnego kompaktowego SUV-a produkowanego przez amerykańską markę Ford. Model ten został wprowadzony na rynek w 2012 roku i od tamtej pory zdobył sobie znaczną popularność wśród klientów poszukujących miejskiego samochodu o sportowym charakterze.
EcoSport II charakteryzuje się dynamicznym i nowoczesnym wyglądem, który przyciąga uwagę swoją pewną sylwetką i agresywnie stylizowanymi przednimi reflektorami. Charakterystycznym elementem jest również umieszczona na tylnej klapie koło zapasowe, które nadaje mu pewien charakter off-roadowy. Dostępne są różne wersje wyposażeniowe, które oferują dodatkowe elementy stylistyczne i funkcjonalne, takie jak aluminiowe felgi, relingi dachowe czy chromowane detale.
Wnętrze Forda EcoSport II jest przestronne i zapewnia wygodne miejsca dla kierowcy i pasażerów. Materiały wykończeniowe są solidne, a układ siedzeń jest ergonomiczny, co przekłada się na komfort podróżowania. W zależności od wersji wyposażenia, samochód może być wyposażony w wiele funkcji i technologii, takich jak klimatyzacja, system multimedialny z dotykowym ekranem, system nawigacji, a także różnego rodzaju asystenty i systemy bezpieczeństwa.
Pod względem napędu, Ford EcoSport II oferuje różne opcje silnikowe, aby zaspokoić różnorodne potrzeby klientów. Dostępne są zarówno jednostki benzynowe, jak i wysokoprężne, o różnych pojemnościach i mocach. Można również wybrać pomiędzy manualną a automatyczną skrzynią biegów, dostosowując samochód do preferencji i stylu jazdy.
Jako kompaktowy SUV, EcoSport II oferuje pewne możliwości terenowe, dzięki zwiększonej wysokości nadwozia i napędowi na przednie lub wszystkie koła w zależności od wersji. To sprawia, że samochód jest bardziej wszechstronny i gotowy na różnorodne warunki drogowe.
Ford EcoSport II jest również przyjazny dla środowiska, oferując efektywne jednostki napędowe, które redukują emisję CO2. W zależności od regionu, w którym jest dostępny, może być wyposażony w różne technologie zwiększające wydajność paliwową, takie jak systemy start-stop czy rekuperacja energii podczas hamowania.
Podsumowując, Ford EcoSport II to kompaktowy SUV, który łączy w sobie miejską zwinność, sportowy wygląd i pewne możliwości terenowe. Jest to samochód, który cieszy się popularnością wśród osób aktywnych, poszukujących nie tylko komfortu i stylowego wyglądu, ale także pewnej wszechstronności w codziennej jeździe.

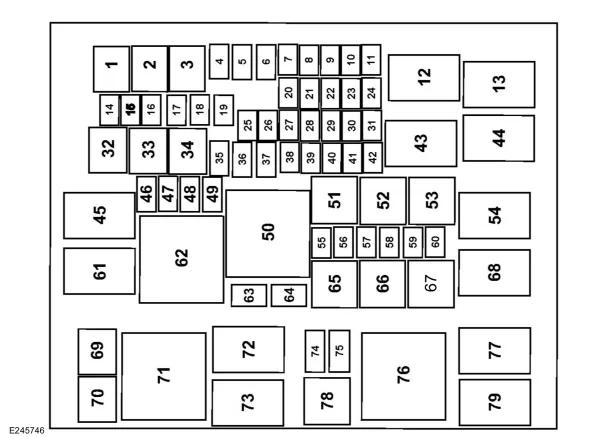

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w pobliżu akumulatora.
Skrzynka bezpieczników akumulatora jest podłączona do dodatniego bieguna akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 60A | Przekaźnik wentylatora chłodzenia silnika 2. |
| 2 | 50A | 1 przekaźnik wentylatora chłodzenia silnika. |
| 3 | 40A | Nie używany / falownik DC / AC. |
| 4 | 40A | ABS z elektronicznymi zaworami programu stabilności. |
| 5 | 20A / 30A | 2018-2019: Przekaźnik blokady kolumny kierownicy. 2020-2021: Fotel kierowcy. |
| 6 | 40A | Przekaźnik silnika dmuchawy przedniej. |
| 7 | 10 A | Włącznik/wyłącznik hamulca. |
| 8 | 20A | Moduł dachowy. |
| 9 | 15A | Przekaźnik tylnej spryskiwacza. Cewka przekaźnika silnika wycieraczek przedniej. |
| 10 | 7,5A | Przekaźnik sprzęgła klimatyzacji. |
| 11 | 5A | Cewka przekaźnika punktu zasilania. Cewka przekaźnika klaksonu. Cewka przekaźnika pompy paliwa. |
| 14 | 10 A | Nieużywane / Podgrzewane lusterka zewnętrzne. |
| 15 | 5A | Czujnik deszczu. Cewka przekaźnika tylnej spryskiwacza. |
| 16 | 10 A | Silnik wycieraczki TYLNEJ szyby. |
| 17 | 20A | Przedni punkt zasilania / Zapalniczka do cygar. |
| 18 | 20A | Tylny punkt zasilania. |
| 19 | – | Nieużywany. |
| 20 | 20A | Moduł sterujący układu napędowego. |
| 21 | 15A | Grzałka czujnika tlenu. Czujnik monitorowania katalizatora. Zawór oczyszczania kanistra. Zawory elektromagnetyczne zmiennych faz rozrządu. Zawór blokujący parę. |
| 22 | 10 A | Chłodzenie silnika Cewka przekaźnika wentylatora 1. Chłodzenie silnika Cewka przekaźnika wentylatora 2. Cewka przekaźnika sprzęgła klimatyzacji. Zmienny zawór sprężarki klimatyzacji. Zmienne sterowanie pompą oleju. Elektrozawór hamulca podciśnieniowego (1,5L). Elektroniczny regulator podciśnienia (1,0 l). Cewka przekaźnika wentylatora ściągacza (1,0 l) Praca /włączenie pompy wodnej (1,0 l). Aktywna przesłona kratki. Moduł przekaźnika napędu na wszystkie koła (2,0 l). |
| 23 | 10A / 20A | Cewki zapłonowe. |
| 24 | 10 A | 2018-2019: Portowe wtryskiwacze paliwa – PFI (1,5L). |
| 25 | 15A | Nie używany / Wzmacniacz subwoofera |
| 26 | 20A | 2018-2019: Moduł holowniczy przyczepy – ładowanie akumulatora. |
| 27 | – | Nieużywany. |
| 28 | 10 A | Lewy klakson. |
| 29 | 10 A | Prawy klakson. |
| 30 | 15A | 2020-2021: Podgrzewana kierownica. |
| 31 | 5A | 2020-2021: Czujnik temperatury masowego przepływu powietrza (2,0L). |
| 32 | 30A | Zasilanie akumulatorowe modułu sterującego nadwozia. |
| 33 | 60A | ABS z pompą elektronicznego programu stabilności. |
| 34 | 50A | Moduł holowania przyczepy. |
| 35 | 40A | Podgrzewany przekaźnik z podświetleniem. |
| 36 | 30A | Przekaźnik rozrusznika. |
| 37 | 40A | 2020-2021: Grzejnik o dodatnim współczynniku temperaturowym. |
| 38 | 20A | 2018-2019: Lewy przekaźnik lampy wyładowczej wysokiej intensywności świateł mijania. |
| 39 | 20A | 2018-2019: Prawy niski uczy się przekaźnika lampy wyładowczej o wysokiej intensywności. |
| 40 | 25A | 2020-2021: Podgrzewane siedzenia (moduł klimatyzacji). |
| 41 | 15A | 2020-2021: Wzmacniacz subwoofera. |
| 42 | 7,5A | Przekaźnik wentylatora ściągacza (1,0L). |
| 46 | 30A | 2020-2021: Czasy przełączania przełącznika zasilania szyby. |
| 47 | 20A | Przekaźnik pompy paliwa. |
| 48 | 30A | 2018-2019: Moduł sterowania drzwiami pasażera. |
| 49 | 20A | 2020-2021: Pompa płynu przekładniowego wspomaganego rozruchu bezpośredniego (stop/start) – moc. |
| 55 | 10 A | 2018-2019: Poziomowanie reflektorów. |
| 56 | 5A | Elektroniczny moduł wspomagania kierownicy. Moduł sterujący układu napędowego. |
| 57 | 10 A | 2020-2021: Start/Stop – pompa płynu przekładniowego. |
| 58 | 10 A | Tylna kamera. Moduły martwego pola. |
| 59 | 5A | Moduł ABS. |
| 60 | 5A | Podgrzewana cewka przekaźnika z podświetleniem. Podgrzewany lewy przekaźnik szyby przedniej. |
| 63 | 25A | Silnik wycieraczki przedniej. |
| 64 | 30A | Moduł sterujący nadwozia – uruchom magistralę. |
| 69 | – | Nieużywany. |
| 70 | – | Nieużywany. |
| 74 | 10 A | 2020-2021: Podgrzewanie wycieraczek. |
| 75 | – | Nieużywany. |
| Przekaźnik | ||
| 12 | Moduł sterujący układu napędowego. | |
| 13 | Przekaźnik rozrusznika. | |
| 43 | Przekaźnik punktu zasilania. | |
| 44 | Przekaźnik silnika wycieraczki przedniej. | |
| 45 | Przedni przekaźnik dmuchawy. | |
| 50 | Przekaźnik Run/Start. | |
| 51 | 2018-2019: Przekaźnik blokady kolumny kierownicy. | |
| 52 | Przekaźnik klaksonowy. | |
| 53 | 2018-2019: Lewy przekaźnik lampy wyładowczej wysokiej intensywności świateł mijania. | |
| 54 | Przekaźnik tylnej spryskiwacza. | |
| 61 | Podgrzewany przekaźnik Backlite. Antena różnorodności. |
|
| 62 | Przekaźnik wentylatora chłodzenia silnika 2. | |
| 65 | Przekaźnik pompy paliwa. | |
| 66 | 2018-2019: Prawy przekaźnik lampy wyładowczej wysokiej intensywności świateł mijania. | |
| 67 | Przekaźnik sprzęgła klimatyzacji. | |
| 68 | Chłodzenie silnika, Przekaźnik wentylatora 1. | |
| 71 | Nieużywany. | |
| 72 | Nieużywany. | |
| 73 | 2020-2021: Podgrzewanie wycieraczek. | |
| 76 | 2020-2021: Grzejnik o dodatnim współczynniku temperaturowym. | |
| 77 | Przekaźnik wentylatora ściągacza. | |
| 78 | Nieużywany. | |
| 79 | 2020-2021: Grzejnik o dodatnim współczynniku temperaturowym. |

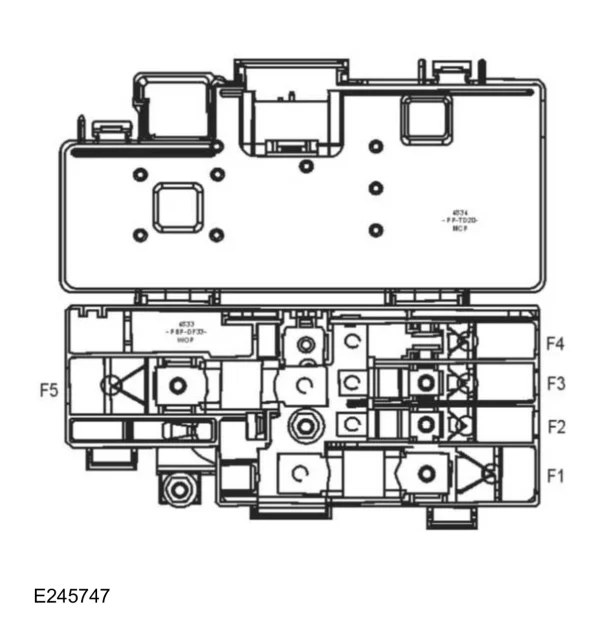

Skrzynka bezpieczników akumulatora
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 250A | Skrzynka bezpieczników w komorze silnika. |
| 2 | 60A | Elektroniczny moduł wspomagania kierownicy. |
| 3 | 100A | Moduł sterujący nadwozia. |
| 4 | 70A | Nie używany / Jednostka sterująca ogrzewaniem. |
| 5 | 275A | Rozrusznik. |

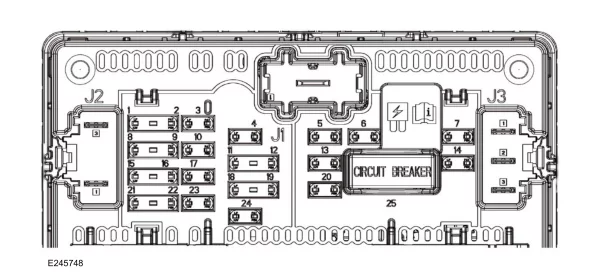

Skrzynka bezpieczników w przedziale pasażerskim
Pojazdy z kierownicą po lewej stronie: Ta skrzynka bezpieczników znajduje się za schowkiem. Aby uzyskać dostęp do skrzynki bezpieczników, wykonaj następujące czynności: Otwórz schowek i zwolnij zaciski. Wyjmij schowek.
Pojazdy z kierownicą po prawej stronie: Znajduje się za schowkiem. Aby uzyskać dostęp, odłącz i zdejmij plastikową osłonę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 5A | 2018-2019: Moduł kontroli ograniczeń. |
| F02 | 5A | Czujnik wilgotności i temperatury w samochodzie. |
| F03 | 10 A | Moduł wspomagania parkowania tyłem. |
| F04 | 10 A | Stacyjka. Przycisk startowy. Klucz w przełączniku. |
| F05 | 20A | Przekaźnik centralnego zamka (przekaźnik wewnętrzny BCM). Centralny przekaźnik odblokowania (przekaźnik wewnętrzny BCM). |
| F06 | 10 A | Podświetlenie przełączników podnośnika szyb po stronie kierowcy i pasażera. Przełącznik podnośnika szyby kierowcy opóźniony. Przełączniki podnośników szyb Akcesoria. Oświetlenie przełącznika na dachu księżycowym. Moduł szyberdachu, Opóźnione akcesorium. |
| F07 | 30A | 2018-2019: Moduł sterowania drzwiami kierowcy. |
| F08 | – | Nieużywany. |
| F09 | 5A | Lusterko wewnętrzne elektrochromowe. Przełącznik sterowania skrzynią biegów. |
| F10 | 10 A | Złącze Smart Data Link – moc. |
| F11 | 5A | 2020-2021: Telematyczna jednostka sterująca (modem wbudowany). |
| F12 | – | Nieużywany. |
| F13 | 15A | Przekaźnik odblokowania sterownika (przekaźnik wewnętrzny BCM). Przekaźnik podwójnej blokady (przekaźnik wewnętrzny BCM). |
| F14 | 30A | 2018-2019: Moc przełącznika szyby kierowcy. |
| F15 | 15A | 2020-2021: Rozszerzony rozrusznik przekaźnikowy modułu mocy. |
| F 16 | 15A | 2018-2019: Kanał holowania przyczepy/rozpoczęcia. |
| F17 | 15A | SYNCH. Elektroniczny panel wykończeniowy. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | 10 A | 2018-2019: Przekaźnik klaksonu bezpieczeństwa (przekaźnik wewnętrzny BCM). |
| F21 | 7,5A | Moduł klimatyzacji. |
| F22 | 7,5A | Inteligentne złącze łącza danych – logika. Moduł sterujący kolumny kierownicy. Klaster instrumentów. |
| F23 | 20A | Moduł sterowania dźwiękiem. |
| F24 | 20A | 2020-2021: Rozszerzony moduł trybu zasilania. |
| F25 | 30A | 2018-2019: Silniki szyb elektrycznych. |
